Насос НШ100В-3

Насос НШ100В-3 и его зеркальная модификация НШ100В-3Л представляют собой односекционные шестеренные гидравлические насосы, которые являются неотъемлемой частью гидросистем тяжелой спецтехники, широко используемой в горнодобывающей, строительной и сельскохозяйственной отраслях Казахстана. Эти надежные агрегаты обеспечивают бесперебойную работу гидравлики, преобразуя механическую энергию вращения вала в энергию потока рабочей жидкости под высоким давлением.

Описание и назначение насоса НШ100В-3

Устройство насоса НШ100В-3 предназначено для нагнетания минеральных или синтетических масел в гидравлических системах автомобилей и специальной техники. Основная задача – создание и поддержание необходимого рабочего давления для привода гидроцилиндров (например, подъема кузова самосвала) или гидромоторов. Качественная работа насоса НШ100В-3 напрямую влияет на производительность и надежность всей машины. Отличием модели с индексом «Л» является левое вращение ведущей шестерни, что определяет специфику монтажа на технике.

Технические характеристики насоса НШ100В-3

Основные параметры, определяющие область применения и эффективность данного гидроагрегата.

Внешний вид и габариты насоса НШ100В-3

Корпус насоса НШ100В-3 изготавливается из высокопрочного чугуна, что обеспечивает жесткость и долговечность конструкции. Конструктивно агрегат компактен, что облегчает его установку даже в условиях стесненного моторного отсека или рамы спецтехники.

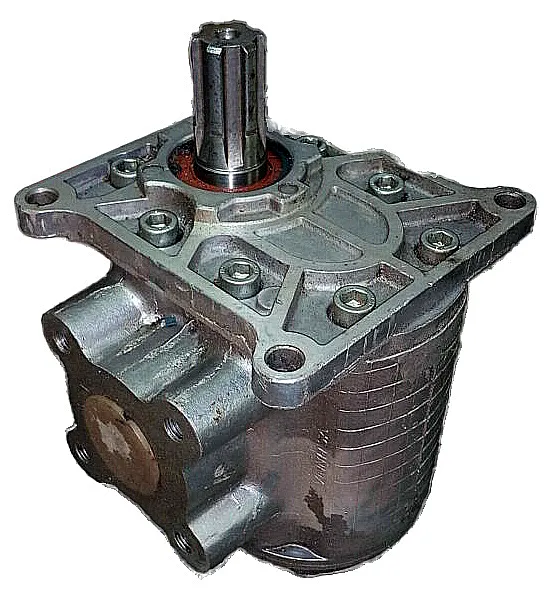

Насос НШ100В-3: вид сбоку, присоединительный фланец

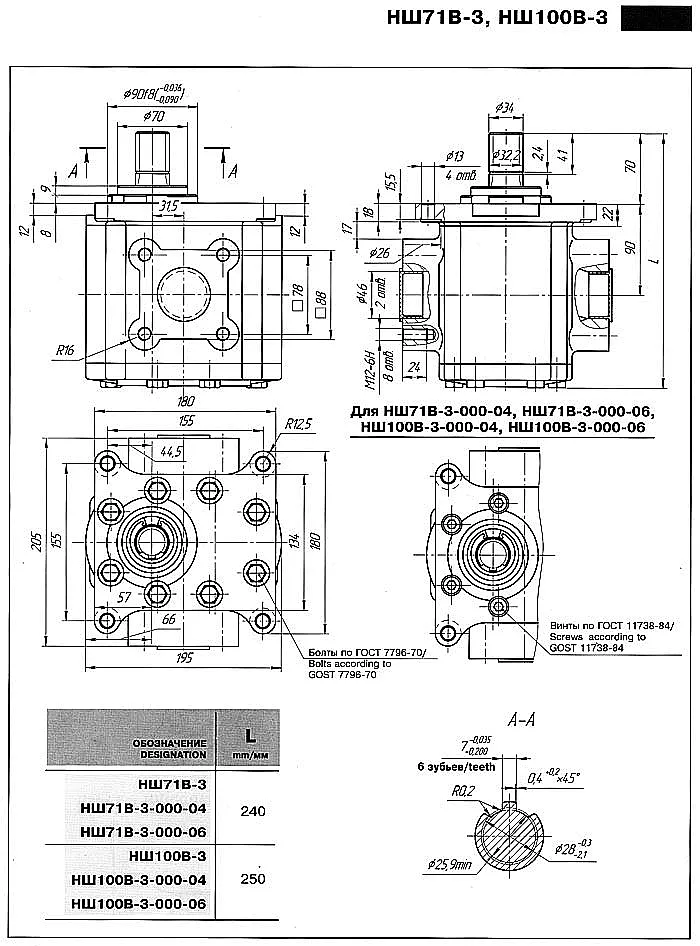

Насос НШ100В-3Л, вид со стороны вала и уплотнений

«Жұмыс істеп жатқан шеберге сұрайды:
– Бұл насос НШ100В-3 қай жерге барады?
– Ол өз жолын табады, – деп жауап береді шебер, – ол әрдайым жоғары қысымға барады!»

Принцип работы шестеренного насоса НШ100В-3

В основе работы насоса НШ100В-3 лежит классический принцип шестеренного зацепления. В корпусе находятся две шестерни – ведущая и ведомая. При вращении, зубья шестерен, выходя из зацепления в зоне всасывания, создают разрежение, за счет которого рабочая жидкость поступает в полость насоса. Затем жидкость переносится во впадинах между зубьями по стенкам корпуса к нагнетательной полости. В зоне нагнетания зубья входят в зацепление, вытесняя масло в напорную магистраль системы. Высокий коэффициент подачи (более 94%) обеспечивает эффективную работу гидросистемы даже при высоких нагрузках.

Область применения и совместимость с техникой

Насос НШ100В-3 является ключевым элементом гидравлики многих моделей отечественной и стран СНГ спецтехники, что делает его одним из самых востребованных агрегатов на рынке Казахстана.

Насос НШ100В-3 (правого вращения) устанавливается на: карьерные самосвалы БелАЗ-7555 (55т), БелАЗ-7549 (80т), БелАЗ-7512 (120т); самосвалы МоАЗ 7505 и его модификации, МоАЗ-4048, МоАЗ-546П(6014); трактора Кировец К-700А, К-701, К-702, К-703; тягачи МЗКТ-65151, МЗКТ-6527, МЗКТ-75165, а также на тракторы-бульдозеры ТБ-1 и трубоукладчики ТО-28А, ТО-49.

Насос НШ100В-3Л (левого вращения) применяется на: БелАЗ-7555, БелАЗ-7549, БелАЗ-7512; МоАЗ 4048; бульдозеры Т-130Г, Т-140Г, Т-160Г, Т-170Г; лесовозы ЛЕВ 40181, ЛЕВ 4038, ЛЕВ 4045.

Ремонт и обслуживание. Ремкомплект для насоса НШ100В-3

Для поддержания насоса НШ100В-3 в рабочем состоянии важны регулярная замена масла и фильтров в гидросистеме. Наиболее часто изнашиваемыми деталями являются втулки, уплотнительные манжеты и сальники, а также сами шестерни при работе в условиях загрязненной жидкости.

Типичный ремкомплект для насоса НШ100В-3 включает:

Условное обозначение (модельный код)

Расшифровка индекса НШ100В-3:
НШ – Насос Шестеренный.
100 – Рабочий объем, см³.
В – Конструктивное исполнение (с втулками из алюминиевого сплава).
3 – Модификация или поколение конструкции.
Л (при наличии) – Левое вращение (со стороны вала). Отсутствие буквы «Л» означает правое вращение.

Примеры заказа и аналогов

При заказе необходимо четко указать требуемую модификацию, так как насосы правого и левого вращения не взаимозаменяемы. Популярным аналогом (заменой) является модель НШ100М-3 (НШ100М-3Л), имеющая схожие параметры. Для точного подбора рекомендуем проконсультироваться со специалистами.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию насоса НШ100В-3 для моей техники?
Ключевой параметр – направление вращения. Определить его можно по старому насосу (маркировка на корпусе или положение вала относительно фланца) либо по технической документации на машину. Насосы с маркировкой «Л» (левый) и без нее (правый) не взаимозаменяемы.

Какие условия эксплуатации и масло рекомендуются для насоса НШ100В-3?
Рекомендуется использовать индустриальные масла (И-40А, И-50А и аналоги) с вязкостью, соответствующей сезону. Важно поддерживать чистоту масла с помощью исправных фильтров. Рабочая температура масла должна быть в пределах от -40°C до +90°C. Срок службы насоса при соблюдении условий может превышать 10 000 моточасов.

Осуществляете ли вы доставку насоса НШ100В-3 в мой город?
Да, компания «Гидротех» организует доставку оригинальных насосов НШ100В-3 по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки и стоимость доставки уточняйте при оформлении заказа через форму обратной связи.

Можно ли купить ремкомплект для насоса НШ100В-3 отдельно?
Да, в нашем каталоге представлены как новые насосы НШ100В-3, так и ремонтные комплекты, включающие все необходимые уплотнения и втулки для восстановления работоспособности агрегата. Это экономичное решение для сервисных центров и владельцев техники.

Поставки в Казахстан и гарантия от «Гидротех»

Компания «Гидротех», являясь надежным поставщиком гидравлического оборудования на рынок Казахстана, предлагает оригинальные насосы НШ100В-3 и НШ100В-3Л напрямую от производителя. Мы гарантируем качество продукции, полное соответствие заявленным техническим характеристикам и обеспечиваем сервисную поддержку. Все оборудование поставляется с гарантией. Для оформления заказа, уточнения актуальных цен и получения консультации свяжитесь с нами через раздел Контакты.
