Насос НШ шестеренный серии 10, 32, 50, 100, 250: Описание и сфера применения в Казахстане
Насос шестеренчатый НШ — это универсальный и надежный агрегат, служащий сердцем гидравлических систем разнообразной техники. Основное его предназначение — нагнетание рабочей жидкости, чаще всего минерального масла, для создания рабочего давления, обеспечения смазки узлов и перекачивания жидкости. Эта серия, в которую входят насосы НШ 10, НШ 32, НШ 50, НШ 100 и НШ 250, является базовой для оснащения гидросистем грузовых автомобилей, самоходных строительных, дорожных и сельскохозяйственных машин, активно используемых по всему Казахстану. Такая техника, как К-700, Т-150, МТЗ и многие модели экскаваторов и погрузчиков, часто комплектуется именно шестеренчатыми насосами НШ.
Высокая популярность насоса НШ шестеренчатого объясняется его простой и надежной конструкцией, ремонтопригодностью и адаптивностью к широкому спектру условий эксплуатации, характерных для казахских жерлері (просторов): от летнего зноя в степях до зимних морозов. Производительность серии охватывает рабочий объем от 4 до 250 см³ за один оборот вала, что позволяет точно подобрать агрегат под необходимую производительность гидросистемы. Для корректной работы шестеренного насоса НШ гидросистема должна быть оснащена масляным фильтром тонкостью фильтрации не более 40 мкм, установленным на напорной или сливной линии.

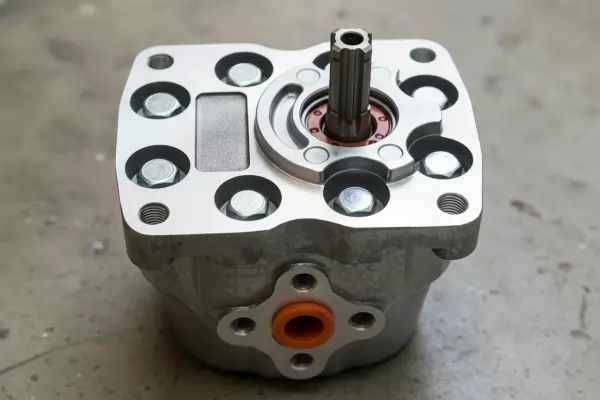

Шестеренчатый насос НШ 10У3, вид сбоку.
Принцип работы, исполнение и подключение НШ
Принцип действия насосов НШ шестеренных основан на перекачивании жидкости парой вращающихся шестерен. При вращении в полости всасывания шестерни выходят из зацепления, создавая разрежение и засасывая рабочую жидкость. Далее жидкость переносится во впадинах между зубьями в зону нагнетания, где при входе зубьев в зацепление она вытесняется в напорную магистраль. Простота этого процесса обеспечивает высокую надежность.
Насосы изготавливаются с правым или левым направлением вращения вала (при заказе левого вращения в конце обозначения добавляется буква «Л»). По умолчанию вал вращается вправо. Монтаж допускается как в горизонтальной, так и в вертикальной плоскости. Ключевое условие для долговечной работы — привод насоса НШ должен осуществляться только через упругую муфту для компенсации возможных перекосов и вибраций, что особенно важно при работе на каменистых грунтах или в условиях туліктер (бездорожья).
Поступает на склад запчастей из Актобе заказ: «Насос НШ шестеренчатый, срочно!». Работник кричит: «НШ шестеренный есть?». А кладовщик ему: «Есть! И не шипите тут, а то реле шестерёнки забьётся…»

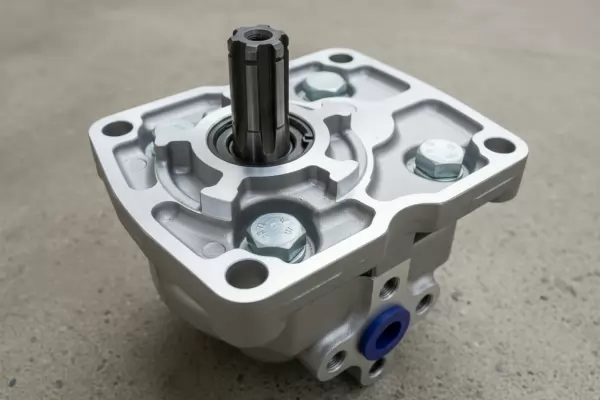

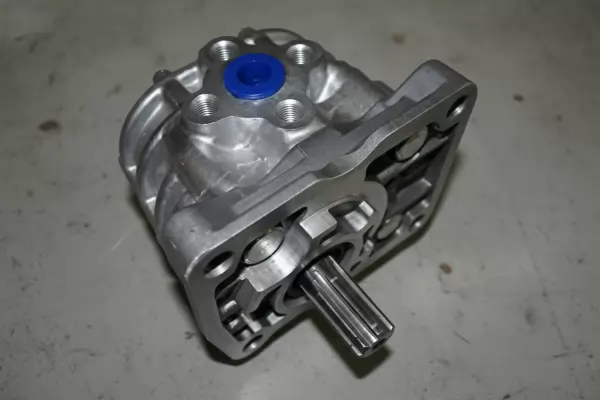

Насос НШ шестеренный модель 32 в сборе.
Технические характеристики, вес и габариты
Насос НШ шестеренчатый рассчитан на работу с минеральными маслами кинематической вязкостью до 400 сСт при температуре 50°С. Номинальное рабочее давление для большинства стандартных исполнений составляет 16 МПа (160 кгс/см²), но существуют модификации для разных уровней давления. Температура рабочей среды может варьироваться в широком диапазоне в зависимости от сезона. Повышенный срок службы агрегата обеспечивается при условии использования чистых и рекомендованных масел, а также своевременного обслуживания.
| Параметр | Значение / Диапазон для серии |
|---|
| Рабочий объем | От 4 до 250 см³ (в серии: 10, 32, 50, 100, 250 см³) |
| Номинальное давление | 16 МПа (160 кгс/см²) |
| Температура рабочей среды | От -40°С до +80°С (зависит от типа масла) |
| Тип рабочей среды | Минеральные гидравлические и моторные масла (М-8Г2, М-10В2, МГЕ-46В) |
| Максимальная вязкость | 400 сСт при 50°С |
| Присоединительные размеры | Фланцы от 60 до 90 мм, валы 6 или 4 шлица |
| Масса (примерно) | От 2.5 кг (НШ-10) до 15+ кг (НШ-250) |
| Код ТН ВЭД | 8413 60 310 0 |
Таблица взаимозаменяемости по установочным размерам и подключению
| Насос НШ | Исполнение вала | Посадочный фланец | Крепление гидролиний | Диаметр шланга (всас), мм | Диаметр шланга (нагн.), мм |
|---|
| НШ-10 | 6 шлицев, Ø16 мм | Ø60 мм, 4 болта 75х90 мм | 4 отв. Ø10х27х27 мм | 16 | 10 |
| НШ-32 | 6 шлицев, Ø25 мм | Ø90 мм, 4 болта 110х86 мм | 4 отв. Ø14х46х46 мм | 25 | 16 |
| НШ-50 | 6 шлицев, Ø25 мм | Ø90 мм, 4 болта 110х86 мм | 4 отв. Ø14х54х54 мм | 25...32 | 20 |
| НШ-100 | 6 шлицев, Ø34 мм | Ø90 мм, 4 болта 155х155 мм | 4 отв. Ø14х78х78 мм | 52 | 25...32 |
Состав ремонтного комплекта и часто заменяемые детали
Ремонтопригодность — одно из ключевых преимуществ насоса НШ шестеренного. В случае износа или поломки агрегат можно восстановить, заменив вышедшие из строя детали. Для каждой модели существует ремонтный комплект.
Чаще всего требуют замены следующие узлы и детали: уплотнительные манжеты вала и заглушек, резиновые кольца, подшипники скольжения (втулки), вал-шестерня с подшипником и сама ведущая шестерня. Сальники подвержены естественному старению, а втулки изнашиваются от трения. Использование некондиционного масла или попадание абразива в систему может привести к ускоренному износу зубьев шестеренок. Наличие ремкомплекта позволяет быстро провести жетiлдiрудi (восстановление) насоса, что экономит время и средства.
Условное обозначение и выбор рабочей жидкости
Маркировка насоса НШ шестеренчатого содержит всю необходимую информацию:
НШ-X-Y-Z, где:
НШ — насос шестеренный.
X — рабочий объем в см³ за один оборот (10, 32, 50, 100, 250).
Y — условное обозначение климатического или конструктивного исполнения.
Z — цифра, обозначающая исполнение по уплотнениям и материалам, которое определяет рекомендуемые масла.
К примеру, насос НШ-32У-3 — это шестеренный насос с рабочим объемом 32 см³, в модификации «У» и третьем исполнении по маслу. Для НШ x-3 летом применяют масло М-10В2, зимой — М-8Г1, М-8Г2. Для насосов НШ x-4 (четвертое исполнение) спектр шире: моторные масла М-8В1, М-8В2, гидравлическое МГЕ-46В, индустриальные И-30А, И-40А, И-50А. Совместимы также и качественные масла зарубежных производителей.
Примеры заказа и совместимость моделей
При заказе важно указать точную маркировку насоса и его направление вращения. Мы рекомендуем также уточнять данные о имеющемся приводе и фланцах для исключения ошибок.
* Пример 1: Насос НШ шестеренный модели 50, с правым вращением, для замены вышедшего из строя на экскаваторе.
* Пример 2: Насос НШ шестеренчатый 100У-3Л, левого вращения, для системы гидроусилителя модернизируемого трактора.
* Пример 3: Для тюнинга (увеличения производительности) имеющейся гидросистемы с НШ-10 можно установить насос НШ-14, НШ-16 или НШ-20, так как они имеют одинаковые монтажные размеры фланца и вала, но больший рабочий объем. Это и есть тюнинг гидросистемы с использованием насоса НШ шестеренного.
Доставка по Казахстану и странам СНГ от Гидротех
Являясь надежным поставщиком гидравлического оборудования в Казахстане, компания Гидротех осуществляет прямые поставки насосов НШ из складского запаса в Костанае. Мы профессионально упаковываем и организуем доставку во все крупные города страны: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и многие другие. Также мы работаем с партнерами в странах СНГ, обеспечивая поставки требуемой номенклатуры. На всю продукцию предоставляются соответствующие гарантийные обязательства. Для уточнения деталей и оформления заказа вы всегда можете связаться с нашими менеджерами.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса НШ шестеренчатого для моей техники?
Первое — определите требуемый рабочий объем (например, указанный на старом насосе: 10, 32, 50, 100). Второе — уточните направление вращения вала (посмотрите на старый насос или по схеме). Третье — проверьте монтажные размеры (диаметр и исполнение вала, крепеж фланца). Наши специалисты всегда помогут вам с подбором, если вы предоставите данные о модели техники или фото старого агрегата.
Каковы сроки поставки насосов НШ 50, 100, 250 в мой город?
Насосы популярных моделей, включая НШ шестеренчатый 50 и 100, часто есть в наличии на складе в Костанае. Срок отправки — 1-2 рабочих дня. Время доставки зависит от вашего региона: в крупные города доставка занимает от 3 до 7 дней, в отдаленные районы — до 10-14 дней автотранспортом.
Можно ли использовать насос НШ шестеренный с маслами TEXACO, Shell и другими иностранными?
Да, можно, при условии соответствия их вязкостно-температурных характеристик рекомендациям для вашего исполнения насоса (исполнения «3» или «4»). Главное, чтобы масло было предназначено для гидравлических систем, имело необходимую степень очистки и не содержало агрессивных присадок.
Что входит в базовую гарантию на насос НШ от Гидротех?
Мы предоставляем гарантию 12 месяцев на насосы шестеренные НШ при условии соблюдения правил эксплуатации: использование рекомендованных рабочих жидкостей, наличие фильтра тонкостью не более 40 мкм, установка через упругую муфту, отсутствие перегрузок по давлению. В гарантийный случай не входит износ, вызванный работой на загрязненной или несоответствующей жидкости.
Надежные, проверенные временем и суровыми казахстанскими условиями, насосы НШ шестеренные — это правильный выбор для поддержания вашей техники в рабочем состоянии. Компания Гидротех, как прямой поставщик, предлагает выгодные цены, оперативную логистику и профессиональную консультативную поддержку. Сделайте заказ, и качественный насос НШ шестеренчатый, будь то модель 10, 32, 50, 100 или 250, в кратчайшие сроки отправится к вам для выполнения своих задач долго и исправно.
