Гидрораспределители ГРЭ-6 с электромагнитом – это золотниковые аппараты, предназначенные для дистанционного управления потоком рабочей жидкости в гидросистемах промышленного и мобильного оборудования. Предлагаемые модели, включая ГРЭ-6 с электромагнитом ПЭ-35, ПЭ-36 и МЭГ, являются качественной заменой и полными аналогами популярных распределителей ВЕ6 и МРЭ6. Управление осуществляется путём подачи электрического сигнала на соленоид, что обеспечивает высокую точность и оперативность переключений. Использование гидрораспределителей ГРЭ-6 с электромагнитом позволяет автоматизировать процессы запуска, остановки и реверсирования потока масла в системах с давлением до 32 МПа, что делает их незаменимыми для современных станков, прессов и строительной техники.
Описание и назначение гидрораспределителей ГРЭ-6
Гидрораспределитель ГРЭ-6 с электромагнитом – это компактный и надежный аппарат, выполняющий функцию коммутации гидравлических линий. Его основное назначение – изменение направления потока рабочей жидкости (масла, водомасляных эмульсий) в ответ на внешний управляющий сигнал от системы автоматики или оператора. Благодаря применению электромагнитного привода, управление гидрораспределителем ГРЭ-6 с электромагнитом становится простым и удобным, интегрируясь в любую электрическую схему управления. Это ключевой элемент для создания энергоэффективных и производительных гидравлических систем.
Технические характеристики серии ГРЭ-6
Все модификации гидрораспределителей ГРЭ-6 с электромагнитом объединяют высокие эксплуатационные показатели. Основные параметры представлены в таблице ниже.
| Наименование параметра |
Значение параметра |
| Условный проход (Ду), мм |
6 |
| Номинальное рабочее давление (на входе), МПа (max) |
32 |
| Максимальное давление на сливе, МПа |
10 |
| Тип рабочей среды |
Минеральные масла, водомасляные эмульсии по ГОСТ 17479.3-85 |
| Диапазон рабочих температур жидкости, °C |
от +10 до +60 |
| Тип управления |
Электромагнитное (соленоидное) |
| Климатическое исполнение по ГОСТ 15150 |
УЗ, ТЗ, УХЛ4 |
| Присоединительные размеры (межосевое расстояние) |
Стандартное для серии (см. габариты) |
| Масса, кг (диапазон в зависимости от исполнения) |
0.8 – 1.5 |
| Код ТН ВЭД |
8481 20 100 0 |
Инженер спрашивает наладчика: «Почему установка не работает?». Тот отвечает: «Құрылғының жүрек соғуы болмайды» (У аппарата нет сердцебиения). «Какого еще сердцебиения?» – удивляется инженер. «Да вот же, гидрораспределитель ГРЭ-6 с электромагнитом молчит, тока на него не подают!».
Принцип работы и конструктивные особенности
Гидрораспределитель ГРЭ-6 с электромагнитом работает по классическому золотниковому принципу. Внутри корпуса перемещается точёный золотник, который в нейтральном положении удерживается пружинами. При подаче напряжения на катушку электромагнита создаётся магнитное поле, которое перемещает якорь. Якорь, в свою очередь, воздействует на толкатель и смещает золотник, открывая одни каналы и перекрывая другие, тем самым перенаправляя поток жидкости. После снятия сигнала пружина возвращает золотник в исходное положение. Такая конструкция обеспечивает быстрый отклик, высокую надежность и долгий срок службы гидрораспределителя ГРЭ-6 с электромагнитом даже в условиях вибрации и перепадов температуры.
Структура условного обозначения (расшифровка маркировки)
Маркировка гидрораспределителя ГРЭ-6 с электромагнитом содержит всю информацию о его исполнении. Понимание этой структуры критически важно для правильного подбора и заказа.
| ГРЭ |
Серия: ГидроРаспределитель Электромагнитный |
| 6 |
Условный проход (Ду), мм |
| Следующие символы |
Позиция |
Значение |
| Цифры (ххх) |
Номер конструкции |
Указывает на внутреннюю конструктивную модификацию. |
| Цифры (14, 24 и т.д.) |
Схема распределения |
Например, 24 – это двухпозиционный, четырехлинейный распределитель. |
| Буква (М, С) |
Объект применения |
М – для мобильной техники, С – для станочной техники. |
| Буква (без буквы или указано) |
Установка золотника |
Обычно – пружинный возврат. |
| Буква и цифры (В220, Г24) |
Род тока и напряжение |
В – переменный 50 Гц, Г – постоянный. Цифры – напряжение, В. |
| Буква (С, П, А, ДХ) |
Тип соединителя катушки |
С – СЭ11-19, П – 2РМГ14, А – AMP, Д – DIN 43650. |
| УЗ.ТЗ.УХЛ4 |
Климатическое исполнение |
Для умеренного, тропического и холодного климата. |
Область применения и совместимое оборудование
Гидрораспределители ГРЭ-6 с электромагнитом нашли широкое применение благодаря своей универсальности и надёжности. Они используются в гидравлических системах металлообрабатывающих станков (токарных, фрезерных, сверлильных), гибочных прессов, подъёмно-транспортного оборудования, манипуляторов, экскаваторов и другой дорожно-строительной техники, а также в системах автоматики промышленных линий. Гидрораспределитель ГРЭ-6 с электромагнитом является прямым аналогом широко распространённых моделей ВЕ6, ПЕ6, 1РЕ6 и МРЭ6, что обеспечивает простоту замены и модернизации существующего парка оборудования.

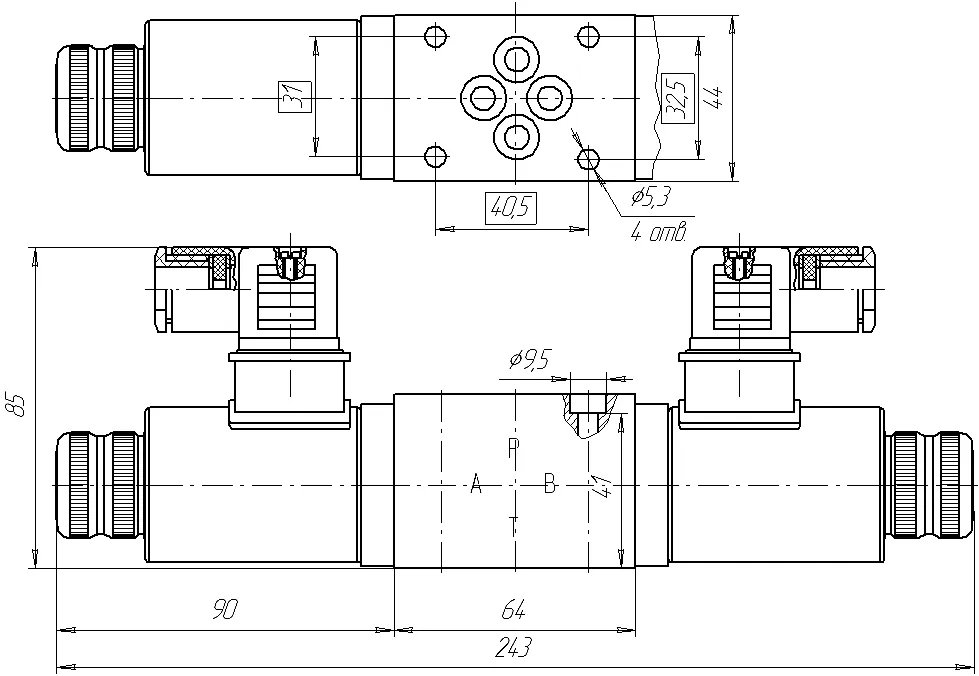

Изображение: Внешний вид гидрораспределителя ГРЭ-6 с электромагнитом МЭГ6-1, вид сбоку.
Изображение: Габаритный чертёж гидрораспределителя ГРЭ-6 с электромагнитом ПЭ-35, основные размеры для монтажа.
Температурный режим и срок службы
Гидрораспределители ГРЭ-6 с электромагнитом рассчитаны на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C до +40°C для исполнения УХЛ. Температура самой рабочей жидкости должна находиться в пределах +10°C...+60°C для обеспечения оптимальной вязкости и смазывающих свойств. При соблюдении этих условий, использовании чистого гидравлического масла и своевременном техническом обслуживании срок службы гидрораспределителя ГРЭ-6 с электромагнитом составляет не менее 5 лет или 1 000 000 циклов срабатывания.
Комплектующие и ремонтопригодность
Одним из преимуществ данного оборудования является высокая ремонтопригодность. При длительной эксплуатации наиболее подвержены износу уплотнительные элементы (кольца, манжеты), пружины возврата и сам золотник. Для быстрого восстановления работоспособности мы рекомендуем иметь на складе ремкомплекты.
| Наименование запчасти / узла |
Назначение |
Типичный признак износа |
| Комплект уплотнений (кольца, манжеты) |
Герметизация каналов и подвижных соединений |
Подтекание масла по корпусу, падение давления |
| Возвратная пружина золотника |
Возврат золотника в нейтральное положение |
Заедание, неполное возвращение, медленный отклик |
| Электромагнитная катушка (для МЭГ) |
Создание управляющего усилия |
Отказ срабатывания, перегрев, обрыв цепи |
| Золотник (плунжер) |
Непосредственное распределение потока |
Задиры на поверхности, заклинивание |
Сравнительный обзор популярных моделей ГРЭ-6
В нашем каталоге представлены гидрораспределители ГРЭ-6 с электромагнитами трёх основных типов: ПЭ-35, ПЭ-36 и МЭГ. Выбор конкретной модели зависит от требований к подключению и условий эксплуатации.
| Модель (исполнение) |
Тип электромагнита / Особенности |
Тип соединителя |
Основные преимущества |
| ГРЭ-6 с электромагнитом ПЭ-35 |
ПЭ-35 (пост. или перем. ток) |
СЭ 11-19, 2РМГ |
Надежная классика, проверенная временем, оптимальное соотношение цены и качества. |
| ГРЭ-6 с электромагнитом ПЭ-36 |
ПЭ-36 (пост. или перем. ток) |
DIN 43650, 2РМГ, АМП |
Улучшенные массогабаритные показатели, широкий выбор разъемов для интеграции в европейское оборудование. |
| ГРЭ-6 с электромагнитом МЭГ |
МЭГ (со сменной катушкой) |
DIN 43650, 2РМГ, АМП |
Высокая ремонтопригодность за счет сменной катушки, универсальность, стойкость к перегрузкам. |
Примеры заказа
Для заказа необходимо знать полное условное обозначение аппарата. Вот несколько популярных вариантов:
ГРЭ-6.24.М.Г24.С.010.6 – гидрораспределитель с 2 позициями и 4 линиями, для мобильной техники, с электромагнитом постоянного тока на 24В, с разъемом СЭ11-19, с пружинным возвратом.
ГРЭ-6.64.С.В220.Д1.020.6 – гидрораспределитель 3-х позиционный с 4 линиями и дренажем, для станочной техники, с электромагнитом переменного тока 220В, с разъемом DIN 43650 (с цепью 1).
Для консультации и оформления заказа свяжитесь с нашими специалистами через форму обратной связи или посетите раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию гидрораспределителя ГРЭ-6 с электромагнитом?
Выбор зависит от трёх ключевых параметров: 1) Схема распределения (например, 24 или 64) – определяет функции аппарата; 2) Напряжение и род тока катушки (постоянный 12/24В или переменный 220В) – должно соответствовать вашей системе управления; 3) Тип электрического соединителя – для удобства монтажа и замены. Наши инженеры помогут подобрать модель, идентичную вышедшей из строя, или предложат оптимальную замену.
Какие сроки поставки и доставки в Казахстан?
Мы осуществляем прямые поставки гидрораспределителей ГРЭ-6 с электромагнитом со склада в Костанае. Для стандартных позиций срок отгрузки – 1-3 рабочих дня. Доставка осуществляется транспортными компаниями во все регионы: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Сроки доставки зависят от удаленности и составляют от 2 до 7 дней.
Какие условия эксплуатации важно соблюдать?
Для долгой и бесперебойной работы гидрораспределителя ГРЭ-6 с электромагнитом необходимо: использовать чистую рабочую жидкость с рекомендуемой вязкостью; поддерживать температуру масла в диапазоне +10°C...+60°C; не превышать номинальное давление в 32 МПа; обеспечивать стабильное напряжение питания катушки в пределах допуска (±10% для исполнения С). Регулярная замена фильтров в гидросистеме значительно продлевает ресурс аппарата.
Гидрораспределитель ГРЭ-6 с электромагнитом совместим с импортным оборудованием?
Да, абсолютно. Конструкция и присоединительные размеры гидрораспределителей серии ГРЭ-6 полностью соответствуют международным стандартам и являются прямыми аналогами (кросс-заменами) популярных европейских моделей, таких как ВЕ6, МРЭ6, Rexroth, Atos и других. Это позволяет производить замену без доработки гидроплиты или трубопроводов.
Доставка и поддержка по Казахстану
Гидротех – ваш надёжный партнёр в сфере гидравлического оборудования в Казахстане. Мы поставляем качественные гидрораспределители ГРЭ-6 с электромагнитом напрямую от производителя, гарантируя техническую поддержку, доступные цены и оперативную доставку. Работаем со всеми регионами Казахстана и странами СНГ. Обеспечиваем оборудованием предприятия горнодобывающей, металлургической, машиностроительной и сельскохозяйственной отраслей. Для крупных и постоянных заказчиков – особые условия сотрудничества. Выбирая Гидротех, вы выбираете стабильность и профессионализм.
