Гидрозамок М-КУ, Т-КУ

Высоконадежные гидрозамки серий М-КУ и Т-КУ представляют собой современные односторонние запорные устройства для гидравлических систем. Отличительная черта данных механизмов – необходимость принудительного открытия для пропуска потока в обратном направлении с помощью встроенного цилиндра управления. Эти серии востребованы на предприятиях Казахстана для оснащения тяжелого промышленного оборудования, где требуется точное и надежное запирание потока рабочей жидкости. Модели М-КУ предназначены для стыкового (пластинчатого) монтажа, а Т-КУ – для трубного (резьбового) подключения, что позволяет гибко интегрировать гидрозамок М-КУ, Т-КУ в существующие гидросистемы различных станков и прессов.

Назначение и область применения гидрозамков М-КУ, Т-КУ

Основное назначение гидрозамков Т(М)-КУ – обеспечение свободного прохода рабочей жидкости в прямом направлении и надежная блокировка обратного потока до момента активного управления. Гидрозамки М-КУ, Т-КУ незаменимы в гидроприводах мощного технологического оборудования, такого как кузнечно-прессовые машины, металлообрабатывающие станки (токарные полуавтоматы, алмазно-расточные), а также в гидросистемах буровых установок и специальной техники, работающей в условиях Казахстана. Применение качественного гидрозамка М-КУ, Т-КУ существенно повышает безопасность и стабильность работы оборудования, предотвращая неконтролируемые движения исполнительных органов под нагрузкой.

Обобщенное описание серий М-КУ и Т-КУ

Серии гидрозамков М-КУ и Т-КУ включают в себя широкий модельный ряд с условными проходами от 12 до 80 мм, что позволяет подобрать устройство под конкретные параметры расхода и давления. В зависимости от модификации (1КУ, 2КУ, 3КУ, 4КУ) гидрозамки серии М-КУ, Т-КУ оснащаются дополнительными функциональными элементами, такими как разгрузочный клапан для плавного сброса давления или особыми схемами отвода утечек. Это делает каждую модель адаптированной к специфическим условиям гидросистемы – наличию подпора в сливной линии или необходимости управления низким давлением. Правильный выбор конкретного гидрозамка М-КУ, Т-КУ – залог долговечности и эффективности всей гидравлической установки.

На заводском совещании по гидравлике:
– Почему у нас на прессе постоянно «плывет» ползун?
– Да гидрозамок М-КУ, Т-КУ забыли установить! Теперь он думает, что у него нет границ, как степь у нас в Казахстане!

Принцип работы и технические особенности

Принцип действия гидрозамка основан на работе подпружиненного запорного элемента (золотника или клапана), который в нормальном состоянии перекрывает канал. Прямой поток жидкости преодолевает усилие пружины и открывает проход. Для пропуска потока в обратном направлении требуется подать управляющее давление в специальный поршень (цилиндр управления), который принудительно откроет запорный элемент. Ключевое преимущество гидрозамка М-КУ, Т-КУ – возможность дистанционного и точного управления моментом открытия, что критично для синхронизации сложных рабочих циклов. Конструкция предполагает работу на минеральных маслах с широким диапазоном вязкости – от 10 до 400 сСт.

Сравнительный обзор моделей серий М-КУ и Т-КУ

Серии включают несколько типов исполнения, выбор между которыми зависит от конфигурации гидросистемы:

• Т(М)-1КУ и Т(М)-3КУ: Оснащены разгрузочным клапаном. Позволяют плавно разгрузить систему, используя низкое давление управления. Идеальны, когда резкий сброс давления недопустим.
• Т(М)-2КУ и Т(М)-4КУ: Не имеют разгрузочного клапана. Открытие происходит быстрее. Применяются, когда быстрая разгрузка допустима или даже необходима, а использование отдельной насосной станции низкого давления нецелесообразно.
• Т(М)-3КУ и Т(М)-4КУ: Не требуют отдельного дренажного трубопровода для отвода утечек из полости управления. Рекомендованы для систем, где в сливной линии отсутствует подпор (давление близко к нулю).
• Т(М)-1КУ и Т(М)-2КУ: Обязательно требуют подключения дренажной линии. Используются в системах, где в сливе присутствует давление, превышающее 0.02-0.03 МПа.

Таким образом, подбор конкретного гидрозамка М-КУ, Т-КУ требует учета наличия разгрузки и условий в сливной магистрали.

Технические характеристики гидрозамков М-КУ, Т-КУ

Основные эксплуатационные параметры серий М-КУ и Т-КУ:

• Рабочая среда: Минеральные масла, соответствующие группе А по ГОСТ 17479.3-85.
• Диапазон вязкости: От 10 до 400 мм²/с (сСт).
• Температура рабочей жидкости: Оптимальный режим работы от +10°C до +70°C.
• Температура окружающей среды: Допустимая эксплуатация от +1°C до +55°C.
• Давление управления: Зависит от модели и требований системы, для разгрузочных модификаций может быть низким.
• Давление на сливе в системе управления: Не должно превышать 0.02-0.03 МПа для моделей 1КУ и 2КУ.
• Срок службы: Определяется качеством рабочей жидкости, соблюдением температурного режима и отсутствием загрязнений. При своевременном техническом обслуживании ресурс значителен.

Габаритные размеры, вес и условные обозначения

Вес и габариты гидрозамков М-КУ, Т-КУ варьируются в зависимости от условного прохода (Ду). Для моделей Ду12 вес составляет около 2.6 кг, для Ду20 – от 3.9 до 8.9 кг, для Ду32 – около 8.4 кг, а для крупных моделей Ду50 и Ду80 вес достигает 38.5 и 99 кг соответственно. Габаритные размеры в самом компактном исполнении (Ду12) – 120x85x42 мм, а в самом крупном (Ду80) – 357x182x275 мм.

Структура условного обозначения, например, Т-1КУ 20/320 расшифровывается так:
Т – трубное присоединение (для М – стыковой монтаж).
1 – тип исполнения (1, 2, 3, 4).
КУ – клапан управляемый (гидрозамок).
20 – условный проход (Ду) в мм.
320 – номинальное давление 32 МПа (320 кгс/см²).

Код ТН ВЭД для данных изделий, как правило, соответствует 8481 20 000 0 – клапаны для трубопроводов.

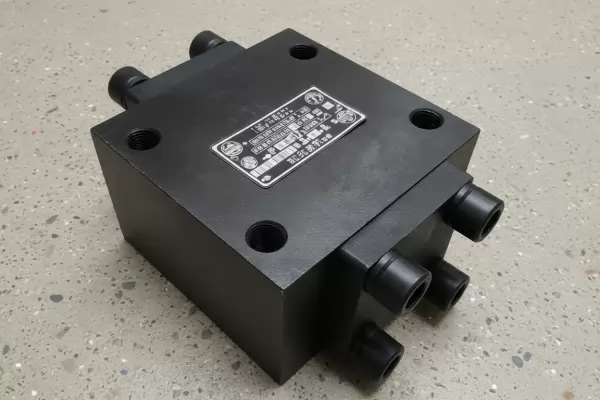

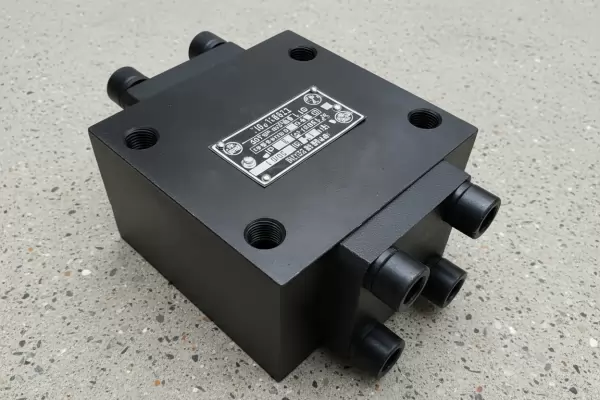

Внешний вид и монтажные исполнения

Как видно из таблицы, визуально гидрозамки М-КУ и Т-КУ отличаются типом присоединительных элементов, адаптированных под соответствующий монтаж. Стыковой гидрозамок М-КУ монтируется между пластинами (фланцами) гидроаппаратуры, а трубный гидрозамок Т-КУ врезается в линию с помощью резьбовых соединений.

Габаритные и присоединительные размеры

Данные чертежи позволяют точно спланировать установку гидрозамка М-КУ, Т-КУ в гидросистему, определив необходимые монтажные зазоры и точки подключения управляющих и дренажных линий (при необходимости).

Ремонт и запасные части

Наиболее подверженными износу в гидрозамках М-КУ, Т-КУ являются уплотнительные элементы (манжеты, кольца), пружины запорного элемента и золотник управления. Рекомендуется всегда иметь под рукой ремонтный комплект, особенно при интенсивной эксплуатации оборудования. Для заказа ремкомплектов и оригинальных запчастей к гидрозамкам М-КУ, Т-КУ обращайтесь к нашим специалистам через форму на сайте или по контактам в разделе Контакты.

Примеры заказа и доставка по Казахстану

Для заказа гидрозамка М-КУ, Т-КУ необходимо указать полное условное обозначение модели, например, Т-3КУ 20/320. Наш специалист проверит наличие на складе в Костанае и согласует сроки поставки. Мы обеспечиваем быструю доставку гидрозамков серии М-КУ, Т-КУ во все регионы Казахстана, включая Астану (Нур-Султан), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Стоимость и сроки доставки уточняйте при оформлении. Оформить запрос на расчет и заказ можно здесь.

Чем отличаются гидрозамки М-КУ и Т-КУ?

Эти серии гидравлических замков, такие как гидрозамок М-КУ, Т-КУ, разработаны для различных способов интеграции в систему. Модели серии М-КУ предназначены для стыкового монтажа, что часто используется в станочных гидроприводах, где аппаратура собирается на монтажной плите. Модели серии Т-КУ имеют резьбовые порты для трубного соединения, что удобно для врезки в готовые трубопроводные линии. Выбор между гидрозамком М-КУ и Т-КУ определяет общая компоновка вашей гидросистемы.

Заключение

Гидрозамки серий М-КУ и Т-КУ от бренда Гидротех – это проверенное решение для обеспечения безопасности и управляемости гидравлических систем промышленного оборудования в Казахстане. Надежность конструкции, адаптированность к местным условиям эксплуатации и наличие полного модельного ряда на складе в Костанае делают нас надежным поставщиком. Выбирая гидрозамок М-КУ, Т-КУ у нас, вы получаете не только качественный продукт, но и полное сервисное сопровождение, помощь в подборе и гарантию быстрой доставки в любой город страны.
