Гидрораспределитель ВЕ43 (Ду=4мм) электро

Гидрораспределители серии ВЕ43 представляют собой компактные и надежные устройства с электромагнитным управлением, предназначенные для встраивания в гидравлические системы. Конструкция гидрораспределителей ВЕ43 обеспечивает точное управление потоками рабочей жидкости, что делает их незаменимыми компонентами в промышленности Казахстана. Модель гидрораспределителя ВЕ43 с условным проходом 4 мм широко востребована благодаря высокой плотности монтажа и отличным эксплуатационным параметрам. Эта серия устройств является оптимальным решением для автоматизации технологических процессов и управления исполнительными механизмами.

Технические характеристики гидрораспределителей ВЕ43

Гидрораспределители ВЕ43 работают в широком диапазоне давлений и температур, подходят для систем с минеральными маслами определенного класса чистоты. Их надежность подтверждена использованием в условиях казахстанских производств. Ниже приведены основные эксплуатационные параметры, которые делают гидрораспределители ВЕ43 оптимальным выбором.

«Инженер приходит к начальнику цеха и говорит: «Шеф, гидрораспределитель ВЕ43 отказал. Наверное, в нем завелся «құмырсқа» (муравей)». Начальник отвечает: «Да это не муравей, это «мысық» (кошка)! Вчера видел, как он там масло грел»». Шутка подчеркивает надежность данных устройств – поломки чаще нештатные, чем конструктивные.

Назначение и область применения

Основное назначение гидрораспределителей ВЕ43 — организация дискретного управления потоками минерального масла в гидравлических системах станков, прессов, манипуляторов и другого промышленного оборудования. В Казахстане данные распределители активно используются в нефтегазовом секторе, горнодобывающей отрасли, металлургии и сельскохозяйственном машиностроении. Конструкция гидрораспределителя ВЕ43 позволяет встраивать его непосредственно в гидроблок, что экономит место и упрощает монтаж. Они управляют работой гидроцилиндров, гидромоторов и другой клапанной аппаратуры, обеспечивая стабильность и точность технологических циклов.

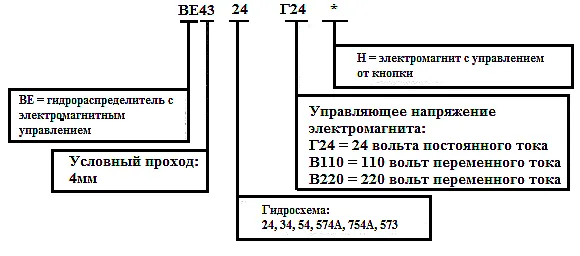

Схема условного обозначения модели гидрораспределителя ВЕ43. Код содержит информацию о типе, способе управления, схеме золотника.

Принцип работы и конструктивное устройство

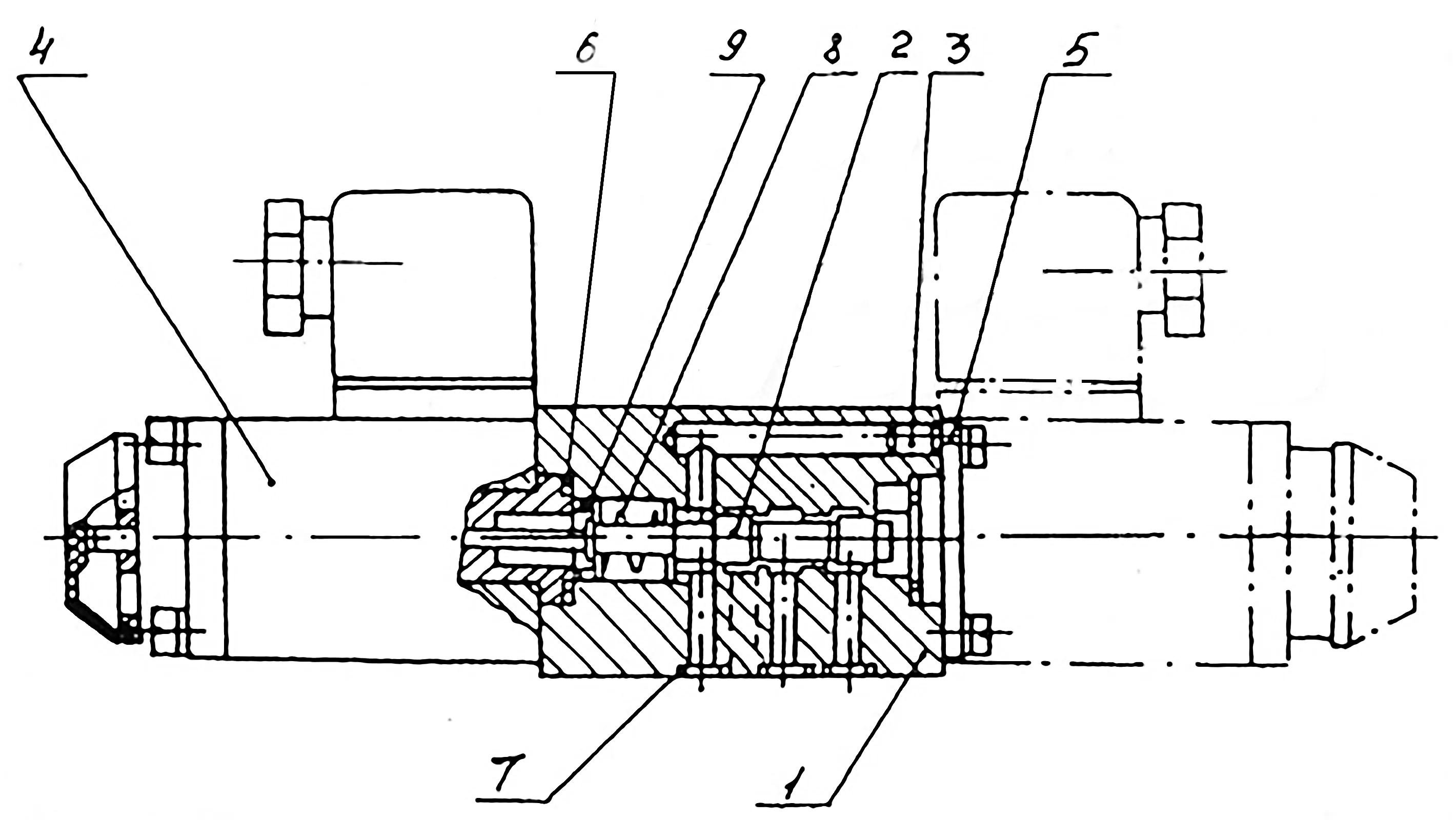

Конструкция гидрораспределителя ВЕ43 в разрезе. Видны корпус, золотник, пружины, электромагнит и уплотнительные элементы.

Работа гидрораспределителя ВЕ43 основана на линейном перемещении золотника внутри корпуса. В центральном канале корпуса установлен золотник, который под действием возвратных пружин удерживается в нейтральном положении. При подаче напряжения на катушку электромагнита якорь воздействует на толкатель, который смещает золотник, перенаправляя потоки рабочей жидкости от входного порта (P) к рабочему (A или B), а другой рабочий канал соединяется со сливом (T). При снятии напряжения пружина возвращает золотник в исходное состояние. Конструктивно гидрораспределитель ВЕ43 состоит из литого корпуса с системой каналов, золотника с прецизионной обработкой, пары электромагнитов (или одного с заглушкой с другой стороны) и комплекта уплотнений. Такая схема обеспечивает высокую скорость отклика и минимальные потери давления.

Условное обозначение и примеры заказа

Маркировка гидрораспределителей ВЕ43 содержит всю необходимую информацию для точного подбора. Общая структура выглядит следующим образом: ВЕ43-Х1Х2Х3. Расшифровка позиций:

ВЕ43 — тип распределителя (электромагнитный, встраиваемый).
Х1 — количество золотниковых позиций (2 или 3).
Х2 — тип схемы золотника и способ управления (цифровой код).
Х3 — вариант исполнения по напряжению электромагнита.

Примеры заказа:
• ВЕ43-30 — 3-позиционный, тип схемы 3, электромагнит постоянного тока 24В.
• ВЕ43-25А — 2-позиционный, тип схемы 2, электромагнит переменного тока 220В 50Гц.

Для корректного оформления заказа, свяжитесь с нашими специалистами через сайт гидро777.kz.

Габариты, вес и присоединительные размеры

Гидрораспределители серии ВЕ43 отличаются компактностью, что облегчает их установку в стесненных условиях. Ниже приведены диапазоны основных размерных параметров.

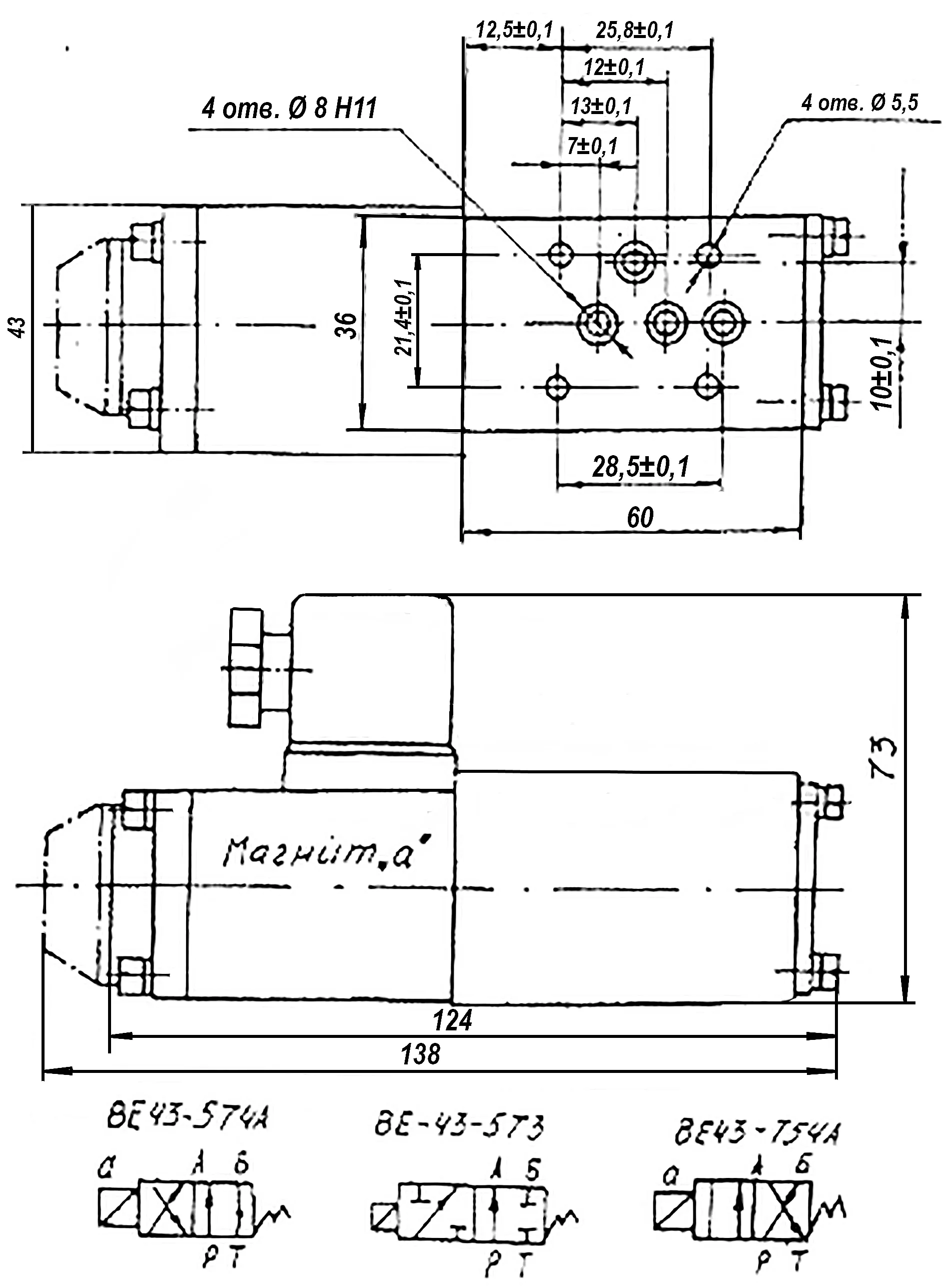

Чертеж с габаритными и присоединительными размерами двухпозиционного гидрораспределителя ВЕ43. Указаны межосевые расстояния монтажных отверстий.

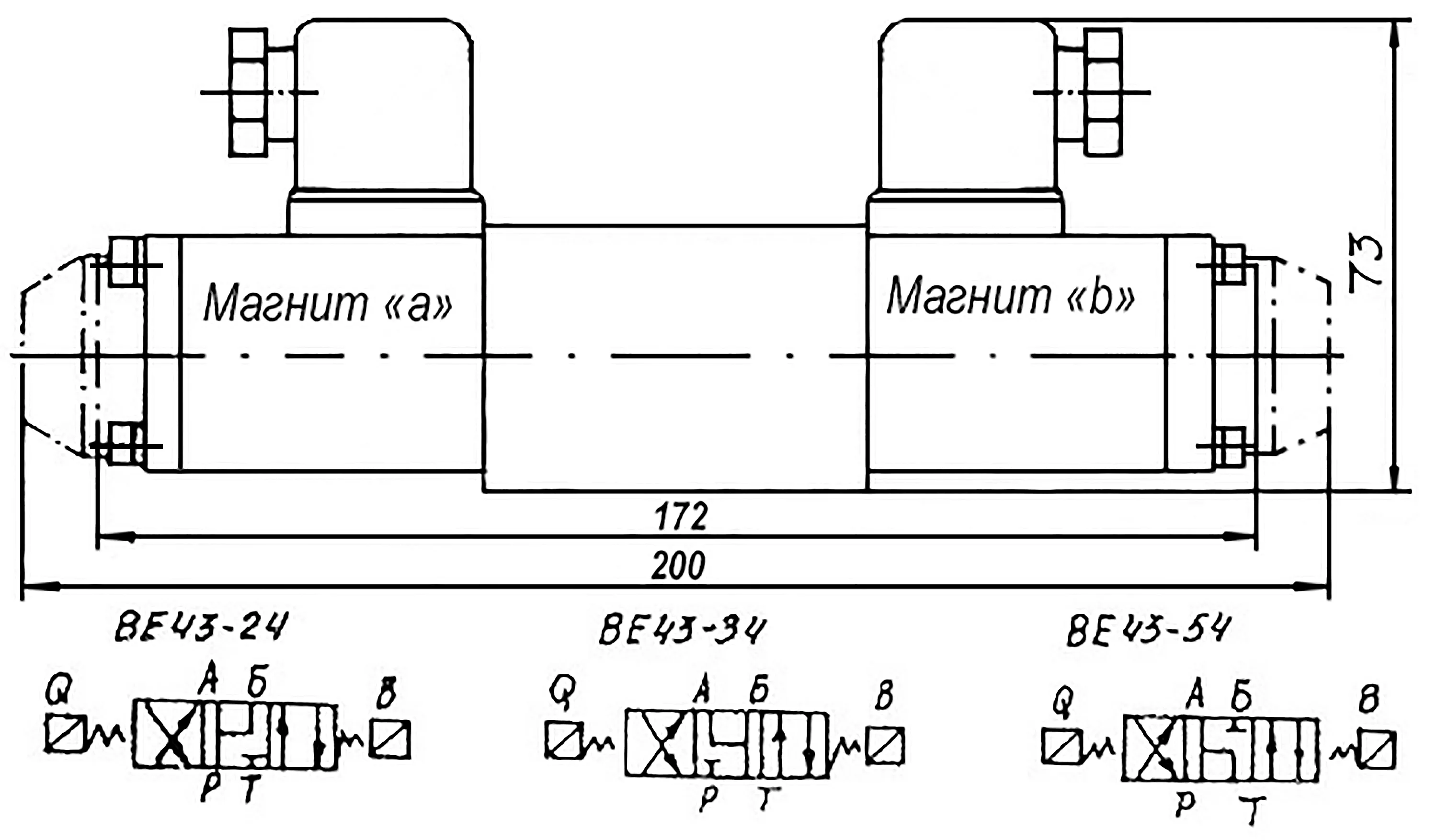

Чертеж с размерами и схемами потока трехпозиционного гидрораспределителя ВЕ43. Показаны варианты подключения Р, А, В, Т.

Схемы распределения потока и аналоги

Сводная таблица аналогов гидросхем для различных модификаций гидрораспределителей ВЕ43 с условными графическими обозначениями.

В зависимости от модификации, гидрораспределитель ВЕ43 может реализовывать различные схемы управления потоком: 2-позиционные и 3-позиционные с различными типами золотников (например, «закрытый центр», «открытый центр», «тандемный»). Выбор схемы определяет, как будет вести себя гидросистема в нейтральном положении и при переключении.

Температурный режим и срок службы

Гидрораспределитель ВЕ43 рассчитан на длительную работу при температуре рабочей жидкости от 0 до +70 °С. Эксплуатация при более низких температурах требует применения масел с соответствующей вязкостью или системы подогрева. Срок службы изделия напрямую зависит от чистоты рабочей жидкости и соблюдения номинальных параметров давления. При использовании фильтров требуемого класса чистоты и своевременном обслуживании ресурс гидрораспределителей ВЕ43 составляет многие годы, что подтверждается их применением на казахстанских предприятиях.

Ремкомплекты и типовые запасные части

Для поддержания работоспособности гидрораспределителей ВЕ43 рекомендуем иметь на складе типовой ремонтный комплект. Чаще всего изнашиваются уплотнительные элементы и пружины.

О бренде и доставке по Казахстану

Под брендом Гидротех мы поставляем надежную гидравлическую аппаратуру, включая проверенную серию гидрораспределителей ВЕ43, непосредственно с нашего склада в Костанае. Мы обеспечиваем быструю доставку во все регионы Казахстана: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Наши специалисты помогут с подбором модификации, предоставят техническую консультацию и организуют отгрузку в кратчайшие сроки. Для уточнения деталей заказа и получения коммерческого предложения, посетите раздел Контакты на нашем сайте.

Надежный гидрораспределитель ВЕ43 от Гидротех – это выбор для тех, кто ценит стабильность и точность в работе промышленного оборудования.
