Надежное и точное управление потоками рабочей жидкости является основой производительности любой современной техники. Гидрораспределитель ВЕ10.134 (также известный как 1РЕ10.134 или ПЕ10.134) от бренда Гидротех представляет собой ключевой компонент для построения и модернизации гидравлических систем в условиях Казахстана. Это золотниковое устройство, предназначенное для эффективного переключения направления потока масла, пуска, остановки и управления гидравлическими приводами.
Назначение и область применения в Казахстане
Гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134) нашел широкое применение в различных отраслях промышленности и сельского хозяйства Казахстана благодаря своей универсальности и надежности. Он предназначен для работы в составе стационарных и мобильных гидравлических систем с номинальным рабочим давлением до 32 МПа. Основное назначение гидрораспределителя ВЕ10.134 – обеспечение точного и своевременного управления движением исполнительных механизмов: гидроцилиндров и гидромоторов.
Этот гидрораспределитель успешно эксплуатируется на разнообразном оборудовании, включая:
Тяжелую и дорожно-строительную технику: экскаваторы, фронтальные погрузчики, бульдозеры, автокраны, используемые на стройплощадках и карьерах по всему Казахстану.
Промышленное оборудование: гидравлические прессы, станки, гибочные машины, промышленные роботы на предприятиях металлообработки и машиностроения.
Сельскохозяйственную технику: комбайны, тракторы, навесное оборудование, которыми оснащены агрокомплексы и фермерские хозяйства.
Нефтегазовое оборудование: установки для бурения и ремонта скважин, где требуется высокая надежность компонентов.
Использование качественного гидрораспределителя ВЕ10.134 от поставщика Гидротех напрямую влияет на бесперебойность работы техники, снижая простой и затраты на ремонт.
Ключевые параметры: вес, габариты и классификация
Для правильного выбора, монтажа и логистики важны точные физические и классификационные параметры изделия.
| Параметр | Значение и описание |
|---|
| Масса | До 6,45 кг. Компактный вес упрощает ручную установку и транспортировку. |
| Габаритные размеры (Д×Ш×В) | Приблизительно 185×140×120 мм. Компактные размеры облегчают интеграцию в существующие гидросистемы. |
| Присоединительный размер (Ду) | Условный проход 10 мм (Ду10). Стандартный размер для широкого спектра оборудования. |
| Код ТН ВЭД | 8481 20 000 0 – «Клапаны распределительные для гидравлических или пневматических систем». Это важно для корректного таможенного оформления при импорте в Казахстан и страны СНГ. |
— Шынымен де, сұрақ қойылады: "Гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134) - бұл не?" Жауабы: "Бұл – сол ақылды құрылғы, ол шешім қабылдамайды, бірақ ағынның бағытын әрқашан дәл табады!"
Технические характеристики гидрораспределителя ВЕ10.134
Технические параметры определяют возможности и ограничения устройства. Гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134) от Гидротех характеризуется следующими ключевыми показателями:
| Параметр | Значение и единицы измерения |
|---|
| Номинальное рабочее давление | 32 МПа (320 кгс/см²). Высокий показатель давления позволяет использовать распределитель в мощных гидросистемах. |
| Пропускная способность (расход) | До 32 литров в минуту. Оптимальная производительность для средних по мощности систем. |
| Максимальное давление на сливной линии (PT) | 15 МПа (150 кгс/см²). Важный параметр для проектирования сливной магистрали. |
| Диапазон давления управления | 0,8 – 6 МПа. Давление, необходимое для уверенного переключения золотника. |
| Тип рабочей среды | Минеральные гидравлические масла с кинематической вязкостью в диапазоне 10–400 мм²/с (например, И-20А, И-30А, И-40А, ISO VG 32, 46, 68). Требуется чистота масла по ГОСТ 17216 не грубее класса 25 мкм. |
| Тип управления | Электромагнитное (обозначается литерой
Е в маркировке). |
| Климатическое исполнение | УХЛ4 (умеренный и холодный климат), ХЛ1 (холодный климат), О4 (общеклиматическое для открытой местности). Позволяет эксплуатировать гидрораспределитель ВЕ10.134 в различных погодных условиях Казахстана. |
Принцип работы золотникового распределителя
Принцип действия гидрораспределителя ВЕ10.134 (1РЕ10.134, ПЕ10.134) основан на осевом перемещении золотника (прецизионного цилиндрического плунжера) внутри расточки корпуса. Управление осуществляется электромагнитом: при подаче напряжения на катушку соленоида создается магнитное поле, которое воздействует на якорь и перемещает золотник, преодолевая усилие возвратных пружин. В модели 134, которая является трехпозиционной, при отсутствии сигнала на электромагнитах золотник под действием пружин возвращается в центральную (нейтральную) позицию. В этом положении каналы насоса (Р), слива (Т) и рабочих линий (А, В) соединяются особым образом (схема 134), что часто позволяет разгрузить насос, направляя рабочую жидкость на слив с минимальными потерями. Таким образом, гидрораспределитель ВЕ10.134 обеспечивает три четких состояния гидросистемы: одно рабочее положение, второе рабочее положение и нейтраль.
Эксплуатационные условия: температура и ресурс
Для долговечной и безотказной работы гидрораспределителя ВЕ10.134 (1РЕ10.134, ПЕ10.134) важно соблюдать рекомендованные условия. Устройство рассчитано на работу в широком диапазоне температур окружающей среды: от -40°C до +50°C. Исполнение ХЛ1 специально адаптировано для холодного климата северных и восточных регионов Казахстана. Температура самой рабочей жидкости (масла) должна находиться в пределах от -10°C до +80°C. Срок службы гидрораспределителя ВЕ10.134 при использовании чистого масла соответствующей вязкости и соблюдении пределов по давлению составляет не менее 5 лет или 500 000 циклов переключения. Ресурс напрямую зависит от качества технического обслуживания и фильтрации рабочей среды.
Расшифровка условного обозначения модели
Маркировка "ВЕ10.134" содержит всю основную информацию об устройстве:
В – обозначает тип распределителя: золотниковый ("В" от "золотник").
Е – тип управления: электромагнитное.
10 – номинальный (условный) проход в миллиметрах (Ду10).
134 – конкретная модель или исполнение золотника и тип схемы внутренних каналов (в данном случае трехпозиционный с пружинным возвратом в нейтральное положение и определенной конфигурацией каналов в нейтрали).
Альтернативные обозначения 1РЕ10.134 и ПЕ10.134 исторически использовались в разных документах и чертежах для аналогичных или очень близких по параметрам изделий. При заказе важно уточнять точную маркировку, требуемую для вашего оборудования.
Габаритные, установочные и присоединительные размеры
Правильный монтаж гидрораспределителя ВЕ10.134 (1РЕ10.134, ПЕ10.134) невозможен без точных размеров. Устройство монтируется на плоскую монтажную поверхность (гидрораспределительную плиту) через фланец, соответствующий международному стандарту ISO 4401 (DIN 24340) размерности 05. Это обеспечивает стандартизированное присоединение и взаимозаменяемость.

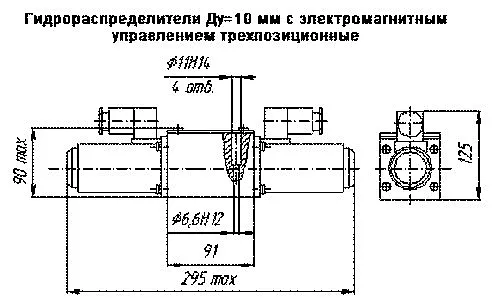

Рис. 1. Чертеж гидрораспределителя ВЕ10.134 с габаритными и присоединительными размерами для монтажа.
Присоединение гидравлических линий осуществляется через резьбовые отверстия в этом фланце. Как правило, используется трубная цилиндрическая резьба G1/4" по стандарту ISO 228. Для герметичности соединений рекомендуется использовать уплотнительные медные шайбы или уплотнительные кольца (O-rings) в зависимости от исполнения.
Ремонтопригодность и состав часто заменяемых деталей
Гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134) является ремонтопригодным устройством. При износе или повреждении обычно замене подлежат не весь узел, а его отдельные компоненты. Чаще всего из строя выходят или требуют замены:
| Наименование запчасти / ремкомплекта | Назначение и примечание |
|---|
| Электромагнитная катушка (соленоид) | Наиболее частая замена. Бывает на разное напряжение (24V DC, 110V AC, 220V AC). Выпускается во влагозащищенном исполнении. |
| Комплект уплотнений золотника | Включает кольца круглого сечения (O-rings), манжеты, которые предотвращают перетечки между каналами и наружу. |
| Возвратные пружины | Обеспечивают возврат золотника в нейтральное положение после снятия сигнала управления. |
| Золотник (плунжер) | Прецизионная деталь, износ которой приводит к увеличению внутренних утечек и потере давления. |
| Корпус (гильза) золотника | Меняется редко, только при значительном износе или задирах. |
Наличие быстро доступных запчастей для гидрораспределителя ВЕ10.134 у поставщика Гидротех минимизирует время простоя техники.
Примеры типовых заказов и комплектаций
Вот как наши клиенты в Казахстане и СНГ оформляют заказы на гидрораспределители:
Предприятие в Караганде: партия из 12 шт. Гидрораспределитель ВЕ10.134 с катушками на 24V DC для ремонта парка фронтальных погрузчиков.
Сельхозкооператив в Костанае: заказ на 8 комплектов Гидрораспределитель ВЕ10.134 с полным набором уплотнений для подготовки комбайнов к уборочному сезону.
Завод в Усть-Каменогорске: регулярные поставки Гидрораспределителя ВЕ10.134 (1РЕ10.134, ПЕ10.134) для оснащения новых гидравлических прессов.
Сервисная компания из Алматы: закупка различных модификаций, включая ПЕ10.134, для выполнения широкого спектра ремонтных работ на строительной технике.
Отправить запрос на расчет вашего заказа можно непосредственно на сайте.
Гидрораспределитель ВЕ10.134 от Гидротех: акцент на Казахстан
Выбирая гидрораспределитель ВЕ10.134, 1РЕ10.134 или ПЕ10.134, казахстанские предприятия отдают предпочтение надежности и оперативности поставок. Поставщик Гидротех, работая на рынке Казахстана, гарантирует не только качество продукции, соответствующее ГОСТ, но и полное сопровождение: помощь в подборе, консультации по монтажу и техническому обслуживанию. Мы обеспечиваем быструю доставку оригинальных гидрораспределителей и запчастей к ним в любой регион: в Астану, Алматы, Шымкент, Актобе, Караганду, Тараз, Павлодар, Усть-Каменогорск и другие города. Также осуществляем поставки в страны СНГ. Наши склады формируются с учетом спроса и логистики, чтобы вы могли получить необходимый гидрораспределитель ВЕ10.134 (1РЕ10.134, ПЕ10.134) в максимально сжатые сроки. Доверьте управление вашими гидросистемами профессионалам – выбирайте проверенное оборудование от Гидротех.
