Описание и назначение пружины УВ3132-00А-405

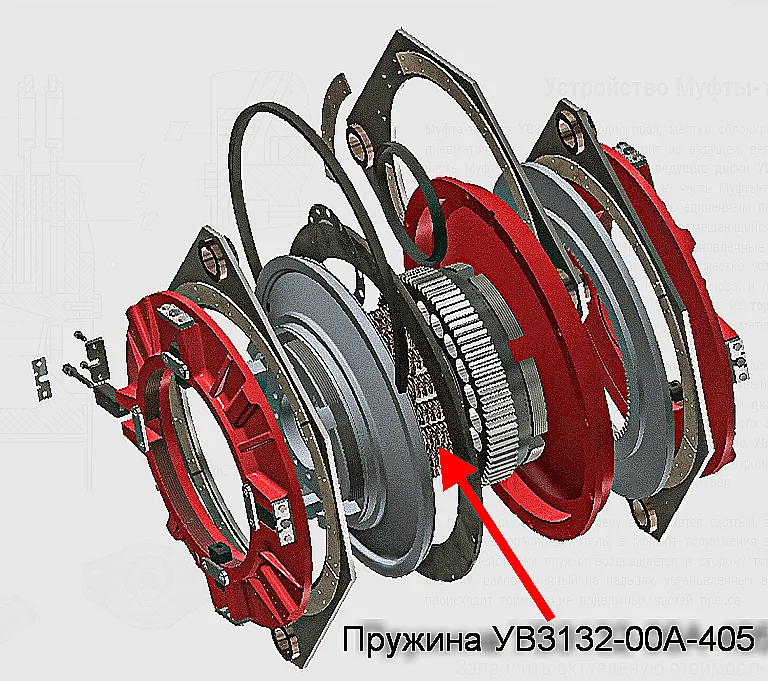

Пружина УВ3132-00А-405 – это ключевая запасная часть (запчасть) для систем пневматического управления тормозных муфт. Она активно применяется в ответственных узлах кузнечно-прессового и металлообрабатывающего оборудования. Конкретно, данная запчасть предназначена для использования в модели тормозной муфты УВ 3135. Эти муфты, известные также серией УВ31, играют решающую роль в периодическом соединении и разъединении ведущих и ведомых частей технологических линий.
Основная функция пружины УВ3132-00А-405 в составе тормозной муфты УВ 3135 – обеспечение стабильной и мгновенной работы механизма при высоких динамических нагрузках и частых циклах включения/выключения. Она гарантирует надежное срабатывание тормоза при сбросе рабочего давления и последующее соединение валов при его подаче. Эти запчасти критически важны для безопасной и точной работы гильотинных ножниц, кривошипных прессов и металлорежущих станков.
Технические характеристики пружины УВ3132-00А-405
Высокие требования к производительности и сроку службы предопределили выбор материалов и технологии изготовления данной детали. Ниже приведены основные технические параметры.
| Параметр | Значение |
|---|
| Тип рабочей среды | Системы со сжатым воздухом (пневматика) |
| Материал | Сталь 60С2А (пружинно-рессорная) по ГОСТ 14959-79 |
| Термообработка (жылуө өңдеу) | Закалка с последующим отпуском до твердости 45-50 HRC |
| Антикоррозийное покрытие | Цинкование (орынбасар қабық) толщиной ~12 мкм (микрон) |
| Номинальное рабочее усилие | 4050 Ньютон (Н) |
| Диапазон рабочих температур | -40°C до +120°C |
| Присоединительные размеры | См. таблицу габаритов ниже |
| Ориентировочная производительность (ресурс) | до 1.2 млн. циклов сжатия-распрямления |
Вес, габаритные размеры и Код ТН ВЭД
Масса одной пружины составляет всего 0,85 кг, что облегчает замену и логистику. Все геометрические параметры строго соответствуют чертежам и ГОСТ 13765-86 для винтовых цилиндрических пружин сжатия.
| Габаритный параметр | Значение |
|---|
| Масса (салмақ) | 0,85 кг |
| Диаметр прутка | 12 мм |
| Наружный диаметр пружины | 95 мм |
| Высота (рабочая длина) в свободном состоянии | 180 мм |
| Код ТН ВЭД | 8487.90.000 0 (Прочие части машин и механизмов) |
Жиһазды бір жерге жинаған жігіт тоқталып: «Мұндай серпімді бөлшектердің барын қалай білдің?» – дейді серіктесіне. «Бәрі қарапайым, – деп жауап береді ол, – барлық запчасти: пружина УВ3132-00А-405 тормозной муфты УВ 3135 қатты жұмыс істейді, ал мен оның жұмыс етуін сезіне аламын!»
Принцип работы и область применения
Пружина УВ3132-00А-405 функционирует в составе тормозной муфты УВ 3135. Принцип основан на противодействии сил сжатого воздуха и упругости пружины. При подаче воздуха в камеру муфты, поршень сжимает пружину УВ3132-00А-405, разъединяя ведущую и ведомую части привода и одновременно активируя тормозной механизм ведомой части. При сбросе давления сжатый воздух уходит, и энергия, запасенная в пружине, высвобождается. Она распрямляется, заставляя муфту соединить валы и передать вращательный момент. Именно эта запчасть обеспечивает четкость и надежность данного процесса.
Область применения данных запчастей сосредоточена в тяжелой промышленности. Пружина УВ3132-00А-405 тормозной муфты УВ 3135 используется в составе следующего оборудования:
- Гильотинные ножницы моделей НГ-16, НГ-25, Н-4818.
- Кривошипные прессы КД2320, КД2328, КВ2532.
- Ножницы с пневмоприводом серий УНП, АН.
- Кузнечно-прессовое оборудование российского и советского производства.
Расшифровка условного обозначения
Маркировка УВ3132-00А-405 несет в себе всю необходимую информацию для идентификации детали:
УВ – Универсальная Втулочная муфта.
31 – Номер серии (компактного исполнения).
32 – Типоразмер узла внутри серии.
00А – Модификация и код исполнения.
405 – Усилие сжатия пружины в десятках Ньютон (405 = 4050 Н).
Понимание этой кодировки помогает точно определить совместимость и подобрать необходимые запчасти, такие как пружина УВ3132-00А-405, для конкретной модификации тормозной муфты УВ 3135.
Температурный режим и срок службы
Широкий рабочий диапазон температур от -40°C до +120°C позволяет эксплуатировать пружину УВ3132-00А-405 в неотапливаемых цехах и в условиях жаркого климата Казахстана. Секрет долговечности кроется в многоступенчатой термообработке стали, которая обеспечивает сохранение упругих свойств и защиту от «усталости» металла. Расчетный срок службы при соблюдении норм эксплуатации – не менее 5 лет или до 1.2 миллионов рабочих циклов. Антикоррозийное покрытие – цинкование – защищает деталь от сырости и агрессивных сред.
Габаритные и присоединительные размеры
Для корректной установки данного компонента необходима проверка посадочных мест. Основные размеры пружины УВ3132-00А-405 следующие:
- Наружный диаметр (Dнар): 95±0.5 мм.
- Внутренний диаметр (Dвн): 71±0.5 мм.
- Высота в свободном состоянии (Hсв): 180 мм.
- Шаг витка: 18 мм.
- Посадочный диаметр под шток/ось: Ø28Н7.
Все размеры контролируются по чертежу 3132.00.405, что гарантирует взаимозаменяемость при ремонте.
Примеры заказа и применения в Казахстане
Компания Гидротех поставляет запчасти типа пружина УВ3132-00А-405 тормозной муфты УВ 3135 по всему Казахстану и странам СНГ. Например, металлургический комбинат в Темиртау заказал партию из 12 штук для плановой замены в ножницах НГ-25. Предприятие в Актобе приобрело 8 единиц для восстановления работоспособности кривошипного пресса после длительного простоя. Оперативная поставка данных запчастей на заводы в Астану, Алматы, Шымкент, Караганду или Усть-Каменогорск позволяет минимизировать простой дорогостоящего оборудования.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать пружину для муфты?Пружина УВ3132-00А-405 предназначена строго для моделей тормозной муфты УВ 3135 (и её аналогов в серии УА3135). Нельзя устанавливать её в муфты других типоразмеров (например, УВ3140) из-за разницы в рабочем усилии и габаритах, что приведет к некорректной работе или поломке.
Какой срок поставки пружины УВ3132-00А-405 в мой город?Поставщик Гидротех из Костаная организует отправку заказанных запчастей в течение 24 часов со склада. Сроки доставки транспортными компаниями в основные города Казахстана (Астана, Алматы, Павлодар, Тараз) составляют от 1 до 3 рабочих дней. В отдалённые регионы Казахстана сроки уточняются индивидуально.
Каковы условия эксплуатации для максимального срока службы?Для максимального ресурса пружины УВ3132-00А-405 необходимо обеспечить чистоту и сухость сжатого воздуха в системе, отсутствие ударных перегрузок сверх паспортных значений, соблюдение температурного диапазона. Рекомендуется визуальный контроль состояния детали каждые 300 000 циклов.
Совместима ли эта пружина с оборудованием других производителей?Да, пружина УВ3132-00А-405 является стандартизированной деталью для муфт серии УВ31, которые устанавливаются на оборудование различных советских, российских и зарубежных производителей (после адаптации). Она полностью взаимозаменяема с оригинальными деталями и часто превосходит их по соотношению качества и цены.
