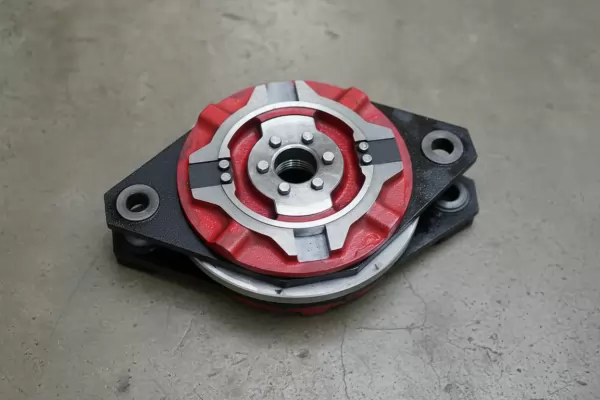

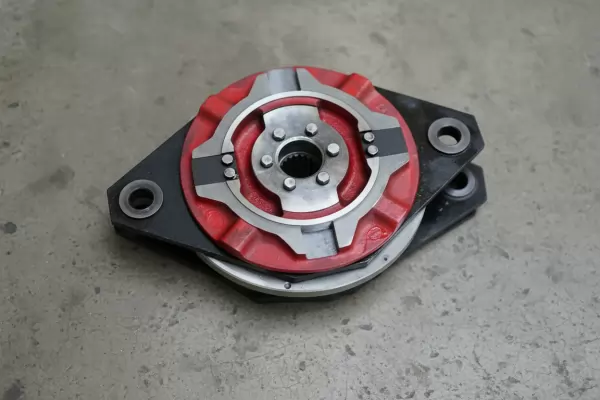

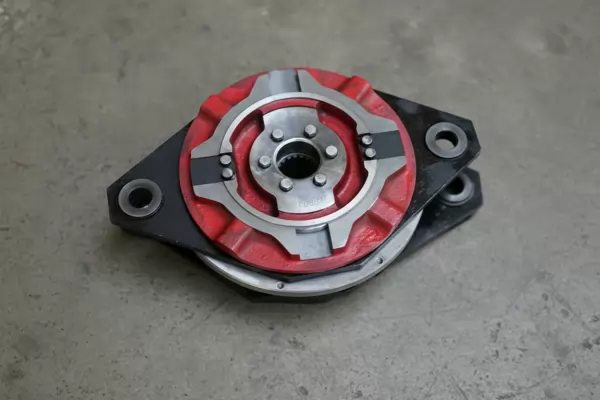

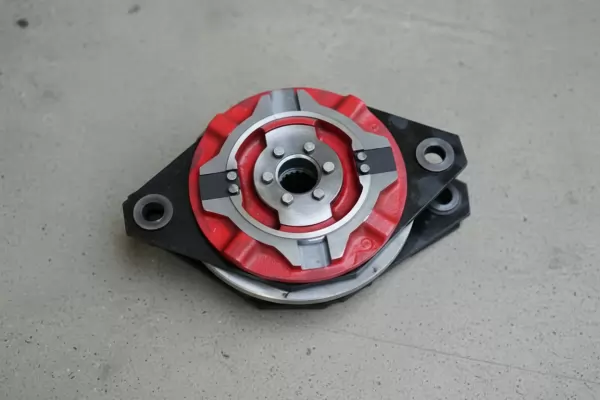

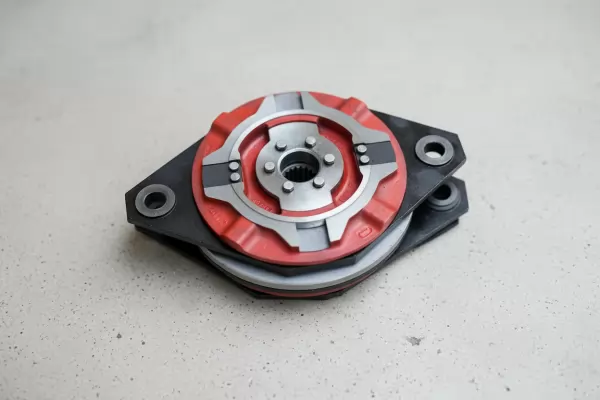

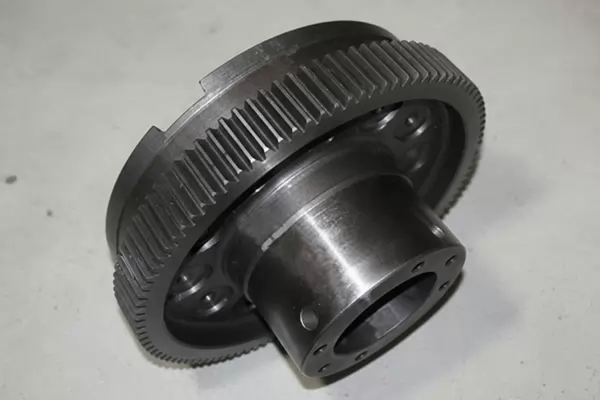

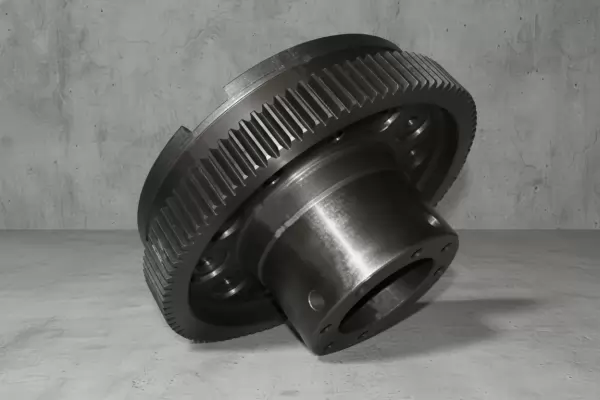

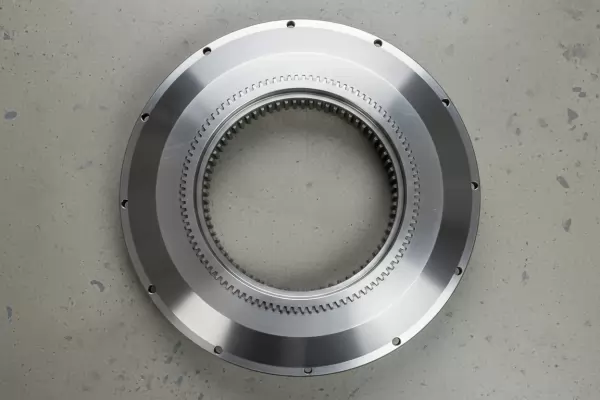

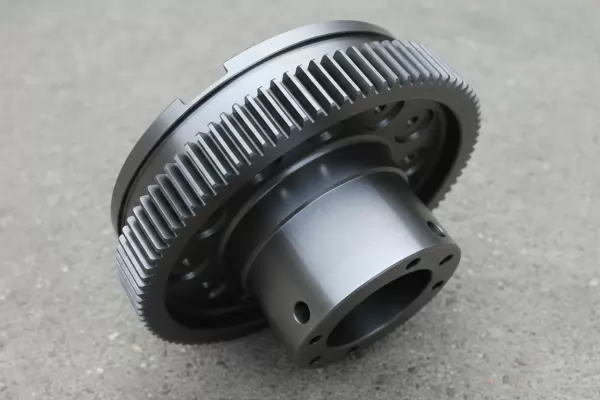

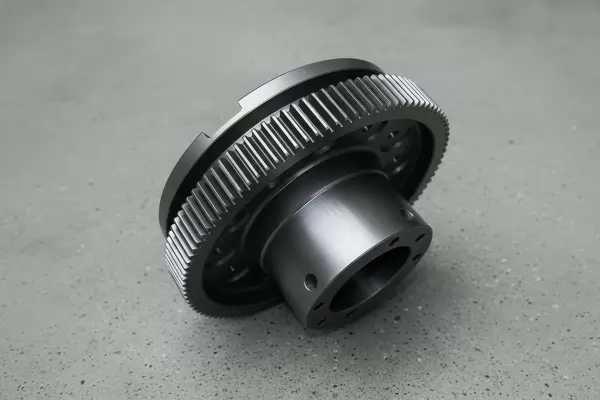

Муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146

Многодисковая пневмомуфта-тормоз серии УВ31: Назначение и описание

Муфта-тормоз УВ31 – это жёстко сбалансированный фрикционный узел, который выполняет две ключевые функции: периодическое соединение (сцепление) ведущих и ведомых валов привода оборудования, а также надёжное торможение ведомых частей при работающем двигателе. Этот сенімді (надёжный) агрегат является сердцем многих кузнечно-прессовых машин и незаменим в промышленности Казахстана.

Под брендом Гидротех мы предлагаем полную серию моделей от УВ-3132 до УВ-3146, каждая из которых рассчитана на определённое номинальное усилие пресса и крутящий момент. Все муфты-тормозы данной серии имеют пневматическое включение, что обеспечивает плавное управление, высокую скорость отклика и безопасность в эксплуатации. Основной областью применения для изделий, таких как муфта-тормоз УВ-3132 и её старшие товарищи, являются кривошипные прессы, гильотины, ножницы и другое оборудование для металлообработки.

Инженер сдает наладчику новую муфту-тормоз УВ-3135. Наладчик осматривает её и спрашивает: «А у неё память есть?» Инженер, удивлённый, отвечает: «Зачем?» Наладчик говорит: «Чтобы помнила, где ВМТ (верхняя мёртвая точка), я бы подписал, а то забудет».

Ключевые особенности и конструктивные преимущества

Многодисковая муфта-тормоз УВ31 разработана с учётом требований тяжёлых условий эксплуатации. Это не просто набор деталей, а продуманная система:

Жёстко сбалансированная блочная конструкция обеспечивает равномерное распределение нагрузок и минимальные вибрации даже при больших оборотах.
Пневматический привод включения гарантирует быстрое срабатывание и стабильное рабочее давление 0.45 МПа.
Механическая блокировка исключает возможность сдваивания ходов, что критически важно для безопасности оператора.

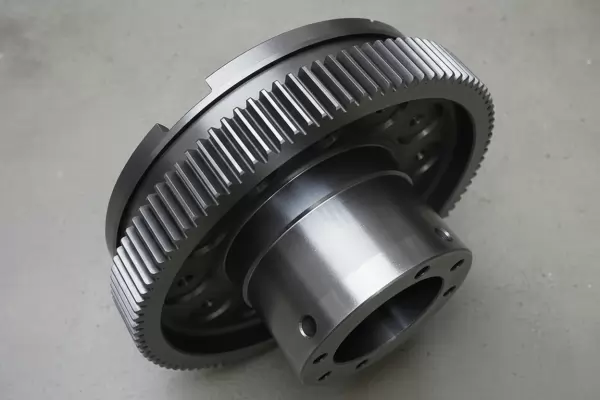

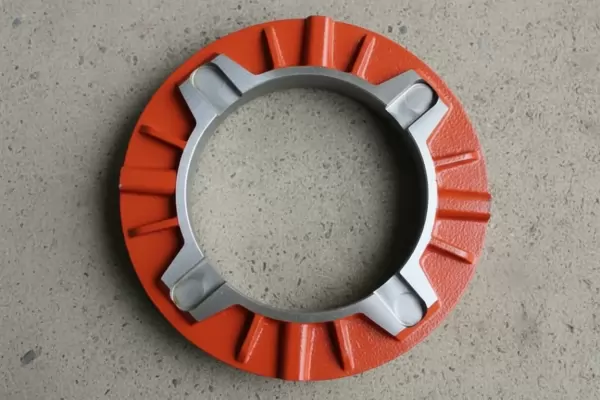

Эвольвентное зубчатое зацепление между ступицей и валом обеспечивает надёжную передачу значительных крутящих моментов.
Возможность ручной регулировки зазоров (хода цилиндра) по мере износа фрикционных накладок без демонтажа всего узла.

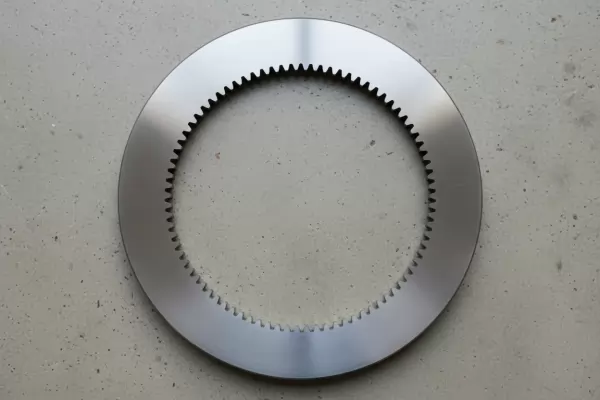

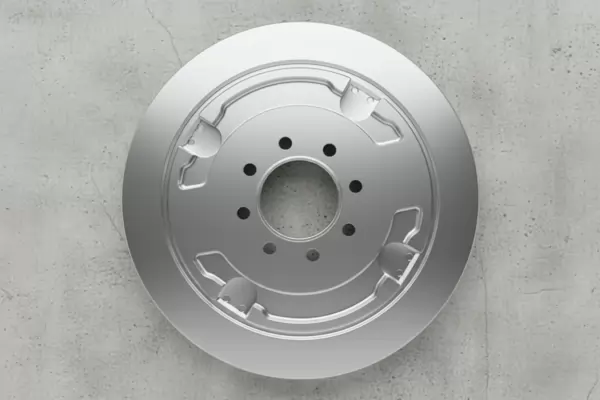

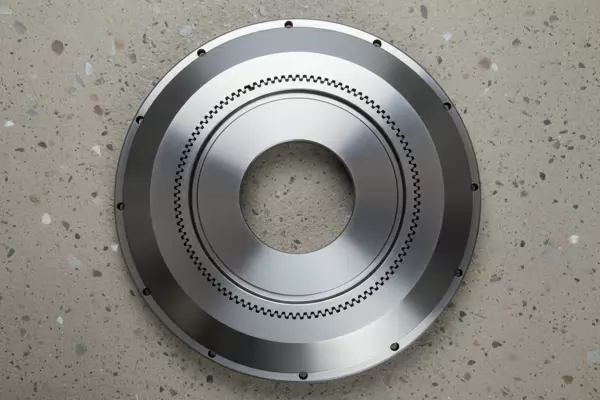

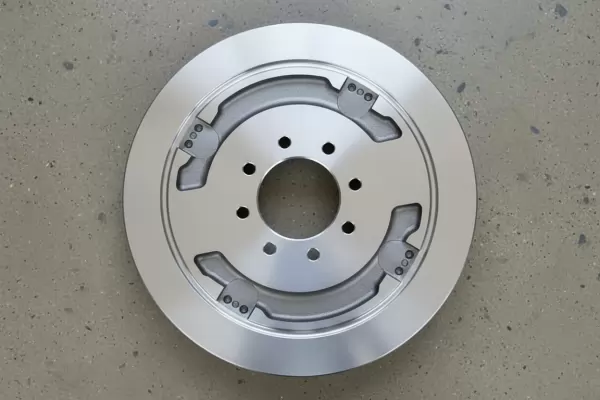

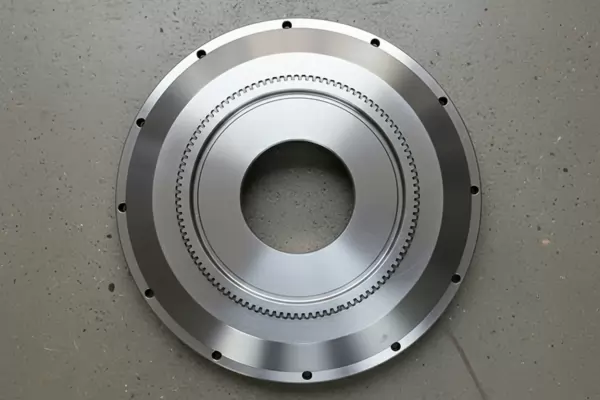

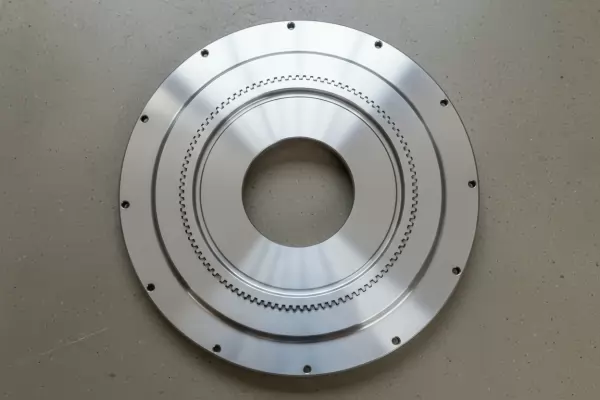

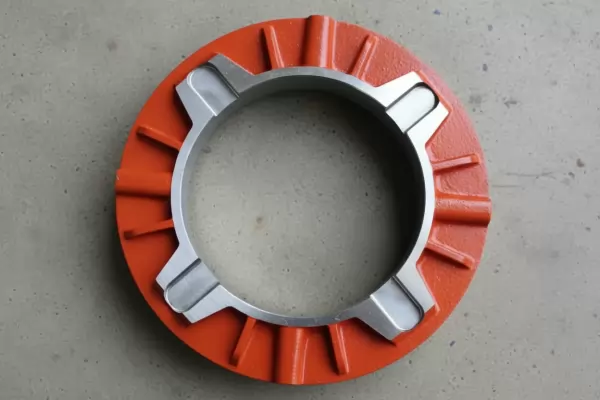

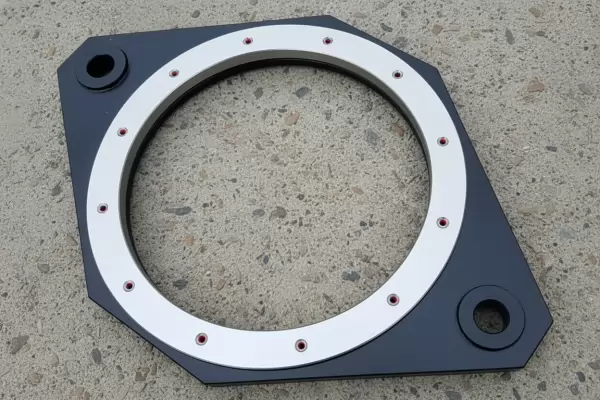

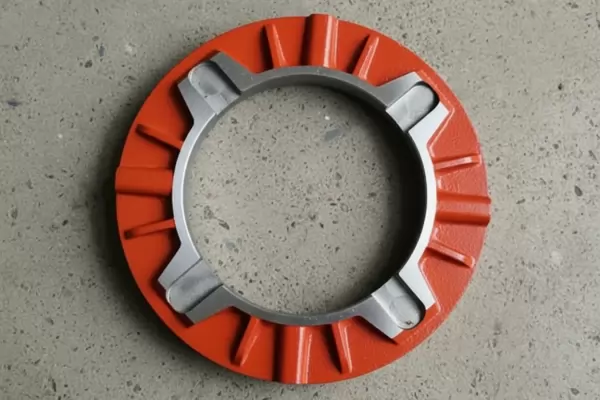

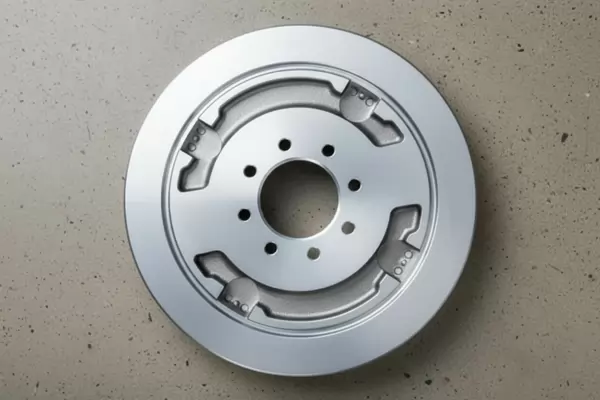

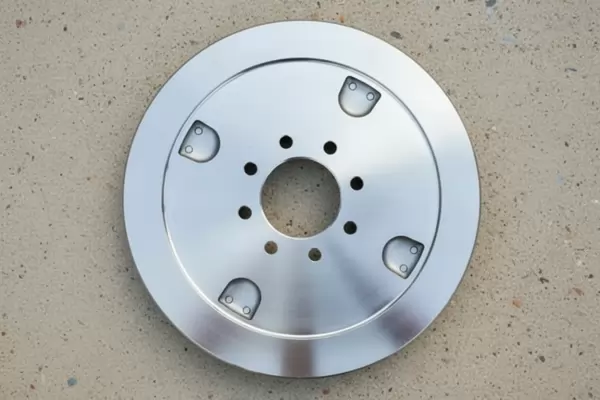

Комплектующие, такие как рабочие опорные диски из высокопрочного чугуна, термически обработанные стальные пальцы и втулки, подбираются для обеспечения максимального ресурса всей сборки. Муфта-тормоз УВ-3138, как и другие модели серии, поставляется в собранном, отрегулированном и законсервированном виде, готовом к монтажу после обезжиривания трущихся поверхностей.

Технические параметры и характеристики серии УВ-31

Серия муфта-тормоз УВ31 охватывает широкий диапазон мощностей и оборудование разного усилием (от 100 до 630 кН и выше). Выбор конкретной модели определяется требуемой пропускной способностью по крутящему моменту и условиями работы оборудования. Все модели, муфта-тормоз УВ-3132, УВ-3135, УВ-3138, УВ-3141, УВ-3144, УВ-3146, рассчитаны на максимальную частоту включений до 63 раз в минуту.

Сравнение моделей по области применения и усилию пресса

Для удобства выбора и определения совместимости с вашим оборудованием ниже представлена таблица соответствия моделей муфт-тормозов номинальному усилию прессов. Это поможет определить, например, нужна ли вам именно муфта-тормоз УВ-3135 или более мощная муфта-тормоз УВ-3144.

Принцип работы и устройство муфты-тормоза УВ31

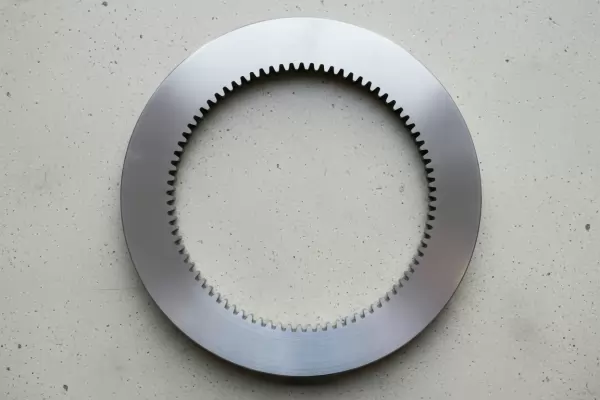

Принцип действия основан на взаимодействии пакета фрикционных дисков. В режиме ожидания тормозные пружины удерживают цилиндр в крайнем положении, прижимая фрикционные накладки дисков тормоза – ведомый вал застопорен. При подаче сжатого воздуха в полость цилиндра поршень преодолевает усилие пружин и перемещает цилиндр в противоположную сторону. При этом он освобождает диски тормоза и сжимает пакет дисков муфты, соединяя ведущую часть (маховик) с ведомым валом. Таким образом, муфта-тормоз УВ-3141 или любая другая модель циклически управляет передачей вращения.

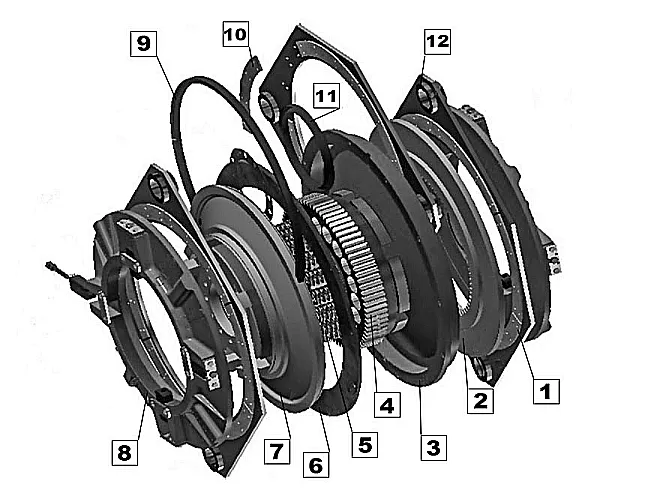

Конструктивная схема узла муфты-тормоза серии УВ. Видны цилиндр, поршень, пакеты дисков муфты и тормоза, пружины.

Температурный режим и срок службы

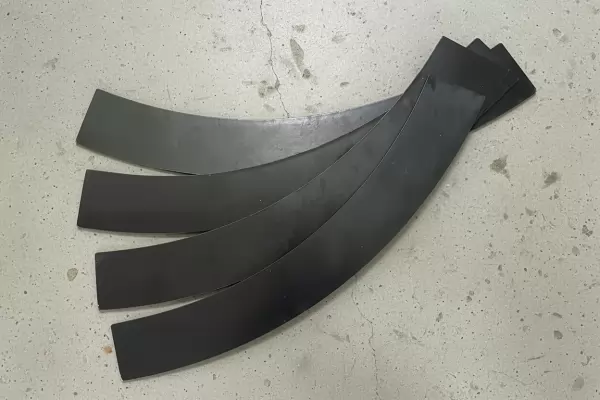

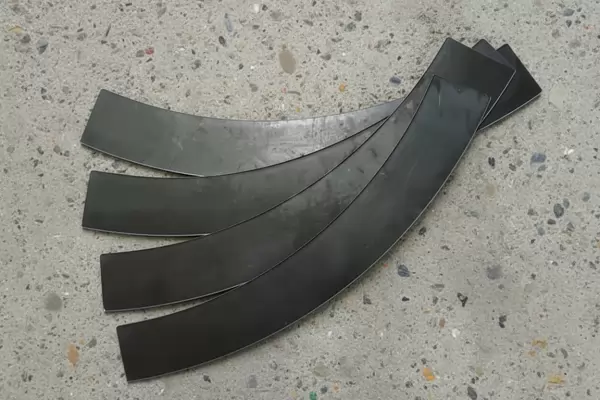

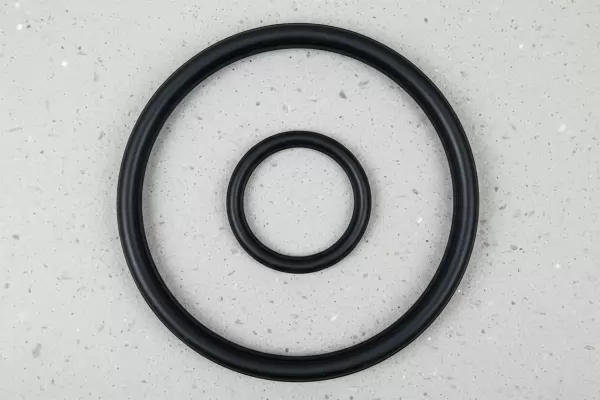

Оборудование рассчитано на работу в условиях цеха. Нормальный температурный режим работы – это температура окружающей среды. Перегрев узла выше 80-90°C свидетельствует о неисправности (например, малом ходе цилиндра или повышенном трении). Срок службы муфты-тормоза УВ-3146 и других моделей напрямую зависит от интенсивности работы, чистоты подаваемого воздуха и своевременного обслуживания. Основной расходный материал – фрикционные накладки. Своевременная регулировка зазоров продлевает жизнь манжетам поршня и экономит сжатый воздух.

Области применения и совместимое оборудование

Муфты-тормозы серии УВ31 – это стандартные узлы для большого парка советского и постсоветского металлообрабатывающего оборудования, которое до сих пор эффективно работает на многих предприятиях Казахстана.

Муфта-тормоз УВ-3132: гильотины Н3418, НК3418, НК3416, прессы КД2120, КД2320.
Муфта-тормоз УВ-3135: прессы КД2122, КД2322 и их модификации (К, Е), гильотина НА3121.
Муфта-тормоз УВ-3138: прессы КД2124, КД2324 и их модификации.
Муфта-тормоз УВ-3141: прессы КД2126, КД2326 и их модификации.
Муфта-тормоз УВ-3144: прессы КД2128, КД2328 и их модификации.
Муфта-тормоз УВ-3146: мощные прессы КД2130, КД2330.

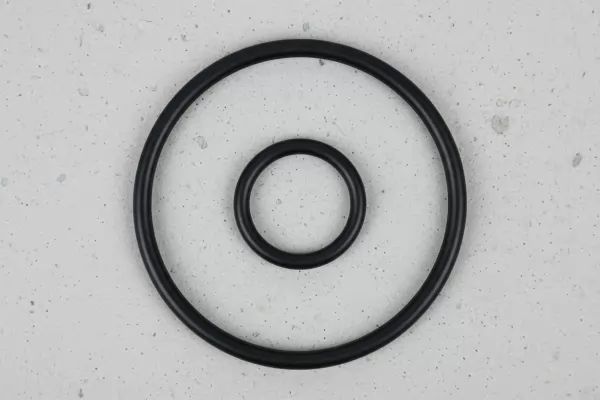

Запасные части и ремонтный комплект

В процессе эксплуатации наиболее подвержены износу определенные детали. Наличие ремкомплекта позволяет быстро провести восстановительные работы и минимизировать простой оборудования. Мы, как поставщик Гидротех, рекомендуем всегда иметь на складе расходные элементы для вашей модели муфты-тормоза.

Условное обозначение и расшифровка кода модели

Маркировка изделий серии УВ31 подчиняется логичной системе. Рассмотрим на примере муфта-тормоз УВ-3135:

УВ – Управляемая Воздушная (пневматическая).
31 – номер серии, общая конструктивная группа.
35 – условный номер конкретной модели в серии, определяющий её размер, мощность и крутящий момент. Чем больше число, тем мощнее и крупнее узел: от 32 до 46.

Таким образом, муфта-тормоз УВ-3144 является более мощной и тяжелой версией, чем муфта-тормоз УВ-3138. Полный код на чертежах и в спецификациях может дополняться индексом климатического исполнения и другими отметками.

Габаритные и присоединительные размеры серии УВ31

Перед заказом и монтажом критически важно сверить размеры посадочных мест, диаметров и межосевые расстояния. Приведенные данные помогут в предварительной подготовке. Код ТН ВЭД для данной продукции обычно относится к группе 8483 (детали передач).

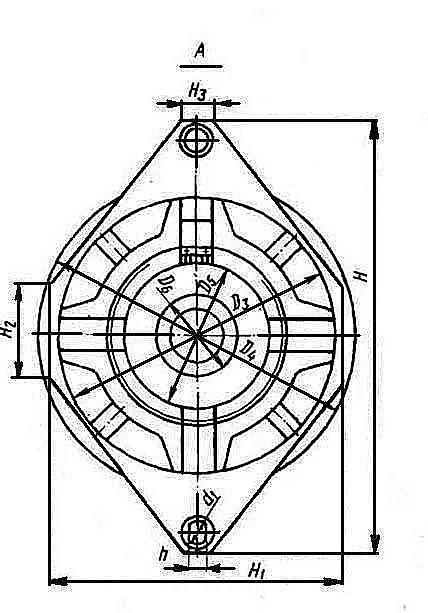

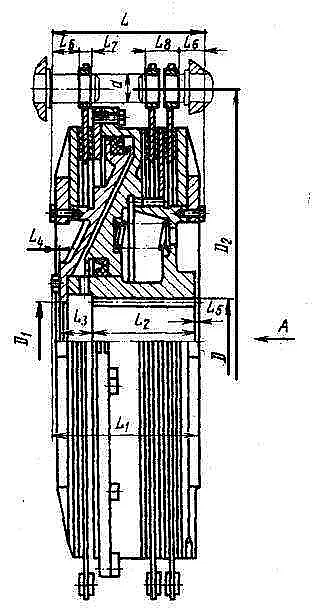

Чертеж общего вида муфты-тормоза серии УВ с основными габаритными размерами.

Конструктивный разрез узла муфты-тормоза для уточнения монтажных размеров.

Таблицы с полным перечнем размеров (D1-D6, L1-L8, H1-H3, d) для каждой модели сохранены из исходных данных и полностью корректны. Например, для УВ-3132: D1=55D10, D2=345±0.3, L=147, H=410. Для УВ-3146: D1=130D10, D2=755±0.5, L=222, H=860. Эти данные необходимы конструкторам и наладчикам.

Как правильно заказать муфту-тормоз для вашего оборудования в Казахстане

Для заказа важно указать точную модель, например, муфта-тормоз УВ-3141, а также марку и модель вашего пресса или гильотины (например, КД2126К). Если модель неизвестна, предоставьте нам чертеж узла или основные параметры: диаметр вала, требуемый крутящий момент, наружный диаметр старой муфты. Наши специалисты помогут с идентификацией и подберут точный аналог или оригинальную запчасть с гарантией.

Сделать запрос на поставку вы можете через наш сайт gidro777.kz или связавшись с менеджерами напрямую через раздел Контакты.

Сервис и поддержка от казахстанского бренда Гидротех

Бренд Гидротех является надежным поставщиком промышленных комплектующих на рынке Казахстана. Мы не просто продаем муфты-тормозы, а обеспечиваем полный цикл поддержки: от консультации и подбора до поставки и консультаций по монтажу. Наш склад в Костанае позволяет оперативно формировать отгрузки в любую точку страны и СНГ.

Мы осуществляем доставку во все крупные промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также по Казахстану. Сотрудничая с нами, вы получаете качественные агрегаты, проверенные временем, и уверенность в стабильной работе вашего производства.
