Сепаратор Х43-47 магнитный

Магнитный сепаратор Х43-47 – это надёжное устройство, предназначенное для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) и водных эмульсий от мелких ферромагнитных частиц (стружки, окалины), находящихся в смеси с абразивными или иными немагнитными включениями. Использование магнитного сепаратора Х43-47 на металлообрабатывающих производствах Казахстана позволяет существенно повысить качество обработки поверхности деталей, продлить ресурс инструмента и дорогостоящих жидкостей за счёт их многократного использования.

Назначение и область применения магнитного сепаратора Х43-47

Основная задача, которую решает магнитный сепаратор Х43-47, заключается в тонкой фильтрации рабочих сред. Он незаменим на шлифовальных, хонинговальных и других доводочных станках, где в качестве рабочего инструмента применяется абразивный материал (шлифовальные круги, бруски). Установка сепаратора магнитного типа Х43-47 в технологическую линию обеспечивает поддержание высокой чистоты СОЖ, что напрямую влияет на точность и шероховатость обрабатываемой поверхности.

Конструкция сепаратора Х43-47 магнитного позволяет очищать водные эмульсии на основе минеральных масел (типичный состав: 96.5% воды и 3.5% эмульсола) с вязкостью около 1 мм²/с. Также допускается работа с масляными, синтетическими и прочими технологическими жидкостями, чья вязкость не превышает 75 мм²/с. Важно помнить, что данный магнитный сепаратор Х43-47 не рассчитан на эксплуатацию во взрывоопасных средах или в средах, содержащих едкие газы, пары или растворы агрессивных веществ в концентрациях, способных повредить металлы и изоляционные материалы.

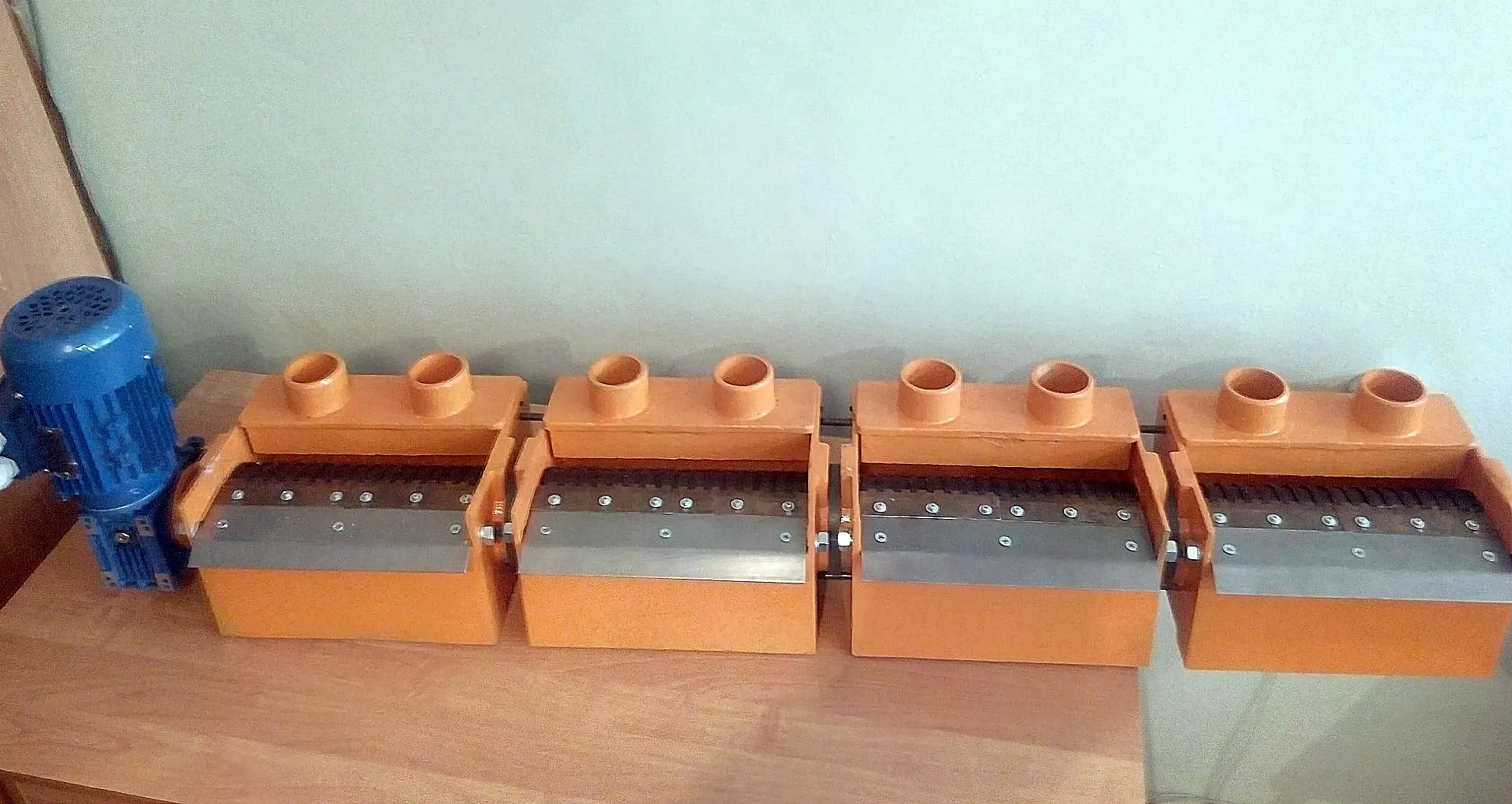

Общий вид сепаратора магнитного Х43-47 для встраивания в систему очистки.

Технические характеристики и модификации

Производителем ГИДРОТЕХ предлагается две основные модели в линейке: сепаратор магнитный Х43-46 и более производительный сепаратор магнитный Х43-47. Ключевое отличие – номинальная производительность.

Сепаратор Х43-47 магнитный имеет несколько исполнений, отличающихся расположением привода и конструктивными особенностями для удобства интеграции в разные технологические линии:

Х43–47–1 – исполнение с левым расположением привода.
Х43–47–2 – исполнение с правым расположением привода.
Х43–47–1-1 – с отверстием на задней крышке и правым расположением привода.
Х43–47–2-1 – с отверстием на задней крышке и левым расположением привода.

Конструкция и принцип работы

Сепаратор магнитный Х43-47 представляет собой законченный агрегат, основными узлами которого являются:

- Корпус с вмонтированным внутрь магнитным барабаном.
- Мотор-редуктор, приводящий барабан во вращение.
- Съёмная крышка для доступа к внутренней полости.
- Скребок для удаления собранных магнитных частиц с поверхности барабана.
- Регулирующая заслонка с пружиной и пробкой, контролирующая уровень жидкости в корпусе сепаратора.

Принцип работы сепаратора Х43-47 магнитного основан на разнице магнитных свойств компонентов жидкости. Загрязнённая СОЖ поступает в корпус устройства. Вращающийся магнитный барабан притягивает и удерживает на своей поверхности мельчайшие ферромагнитные частицы. Очищенная жидкость отводится из сепаратора, а налипшие на барабан примеси непрерывно счищаются специальным скребком и удаляются в шламовый отсек. Таким образом, магнитный сепаратор Х43-47 осуществляет непрерывный процесс очистки без остановки основного оборудования.

Жаңа станокқа магнитный сепаратор Х43-47 орнатылғаннан кейін, шебер оны суреттеп: «Енді бұл диірмен ешқандай «темір қоқысын» қалдырмайды!» деп мақтанады.

Габаритные размеры, вес и комплектация

Учитывая солидную массу (около 180 кг для модели Х43-47), установка сепаратора магнитного Х43-47 требует подготовки ровного и прочного фундамента или площадки. Для облегчения монтажа и подключения обеспечивается свободный доступ к патрубкам входа и выхода жидкости.

В базовую поставку сепаратора Х43-47 магнитного от ГИДРОТЕХ входит само устройство, комплект крепёжных элементов и документация (паспорт, руководство по монтажу и эксплуатации).

Эксплуатация, монтаж и техническое обслуживание

Для обеспечения эффективной работы сепаратора магнитного Х43-47 важно правильно его смонтировать. Рекомендуется обеспечить уклон подводящего трубопровода от станка к сепаратору не менее 5° для самотёчного движения загрязнённой жидкости. Сливное отверстие станка желательно защитить сеткой с размером ячейки 3-5 мм для предварительной грубой фильтрации.

Перед первым пуском редуктор необходимо заполнить специальной смазочной смесью (например, масло ИС-20 с добавлением 3% олеиновой кислоты). Регулярное техническое обслуживание включает замену масла в редукторе и подшипниках не реже одного раза в шесть месяцев. После каждой продолжительной остановки (более 12 часов) необходимо вручную очистить магнитный барабан и скребок от накопившегося шлама. Полную очистку и промывку всего сепаратора Х43-47 магнитного следует проводить ежемесячно для поддержания его номинальной производительности.

Ремонт и запасные части

Наиболее подверженными износу в ходе эксплуатации магнитного сепаратора Х43-47 могут быть следующие узлы и детали:

Поставщик ГИДРОТЕХ в Казахстане обеспечивает поставку оригинальных запасных частей и ремкомплектов для сепаратора Х43-47 магнитного, что гарантирует быстрое восстановление работоспособности оборудования.

Примеры условного обозначения и заказа

При оформлении заказа на сепаратор магнитный Х43-47 важно указать его полное обозначение, которое включает тип устройства, модель и исполнение. Например: «Сепаратор магнитный Х43-47-2». Для получения точной цены и сроков поставки свяжитесь с нашими менеджерами. Мы готовы предложить комплексные решения по оснащению вашего производства системами очистки СОЖ.

Часто задаваемые вопросы (FAQ)

Выбор зависит от требуемой производительности вашей системы охлаждения. Сепаратор магнитный Х43-46 имеет расход 400 л/мин и подходит для менее производительных линий или одиночных станков. Сепаратор магнитный Х43-47 с расходом 630 л/мин предназначен для более мощных систем или групп станков. Консультанты ГИДРОТЕХ помогут подобрать оптимальную модель под ваши задачи.

Мы, Гидротех, осуществляем поставки оборудования со склада в Костанае. Для моделей в наличии доставка в города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 3 до 7 рабочих дней. Под заказ сроки уточняются индивидуально, также возможна отправка в другие страны СНГ.

Устройство рассчитано на очистку водных эмульсий (вода + эмульсол), а также синтетических и масляных жидкостей с вязкостью до 75 мм²/с. Он не предназначен для работы с агрессивными химическими средами, способными разрушить металлы и уплотнения.

Да, это одно из основных преимуществ данного сепаратора. Благодаря наличию исполнений с левым и правым расположением привода, а также стандартным фланцевым присоединениям, он легко встраивается в новые или модернизированные линии. Рекомендуется проконсультироваться со специалистами по монтажу для обеспечения оптимального уклона подводящих труб.

Поставки по всему Казахстану и СНГ от Гидротех

Компания ГИДРОТЕХ является надёжным поставщиком промышленного оборудования в Казахстане. Мы поставляем качественные магнитные сепараторы Х43-47 как для крупных машиностроительных предприятий, так и для небольших цехов. Наличие собственного склада в Костанае позволяет оперативно обрабатывать заявки и организовывать доставку не только по всему Казахстану (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск), но и в страны СНГ. Обеспечиваем полное сопровождение: помощь в подборе, гарантийное и послегарантийное обслуживание, поставку оригинальных запасных частей. Выбирая сепаратор Х43-47 магнитный от Гидротех, вы инвестируете в качество своей продукции и долговечность оборудования.
