Выключатели путевые серии ВПК от производителя Гидротех являются ключевым компонентом для создания систем автоматизации и позиционирования в промышленности. Эти устройства, часто называемые концевыми или предельными выключателями, предназначены для точной коммутации электрических цепей сигнализации и управления. Они незаменимы в системах, где требуется контроль положения движущихся частей станков, механизмов, кранового оборудования или промышленных роботов. Особенно популярны путевые выключатели серии ВПК в Казахстане благодаря своей надежности, адаптированности к местным условиям эксплуатации и доступной цене.
Назначение и область применения выключателей ВПК
Выключатели путевые серии ВПК выполняют функцию «глаз» и «рук» автоматики. Их основная задача – подать электрический сигнал в момент, когда движущийся объект (суппорт станка, тельфер, дверца защитного ограждения) достигает заданной точки. Этот сигнал может использоваться для остановки двигателя, изменения направления вращения, включения следящего механизма или активации сигнализации. Таким образом, серия ВПК обеспечивает безопасность и точность работы оборудования. Широко применяется в машиностроении, металлообработке, на подъемно-транспортных устройствах (мостовые краны, козловые краны), в системах вентиляции и кондиционирования для контроля положения заслонок. В контексте казахстанской промышленности, где активно развиваются горно-добывающий и перерабатывающий сектора, выключатели путевые серии ВПК становятся элементом модернизации и повышения эффективности производства (өндіріс тиімділігін арттыру).
Модельный ряд и краткое сравнение
Серия ВПК представлена несколькими модификациями, отличающимися типом привода, что позволяет подобрать оптимальное решение для любой технологической задачи. Все модели выключателей путевых серии ВПК объединяет общая конструктивная база и высокие технические показатели.
| Наименование модели | Тип привода | Ключевая особенность | Степень защиты IP |
|---|
| ВПК##-2110-БУ2 | Толкатель | Прямое нажатие, простота, надежность. | 65 |
| ВПК##-2111-БУ2 | Толкатель с роликом | Сниженное трение, для работы с движущимися упорами. | 65 |
| ВПК##-2112-БУ2 | Рычаг с роликом | Возможность монтажа в труднодоступных местах, изменение направления воздействия. | 65 |

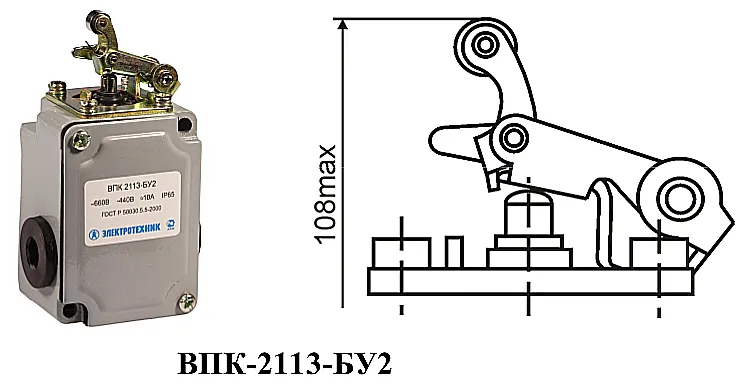

| ВПК##-2113-БУ2 | Селективный привод | Срабатывание при движении в обе стороны, универсальность. | 65 |

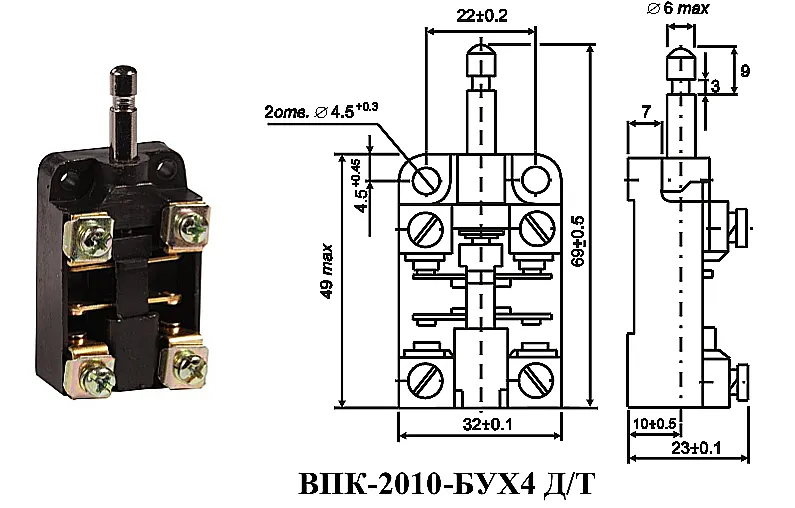

| ВПК##-2010-БУХЛ4 Д/Т | Кнопка с длинным толкателем | Удлиненный толкатель для специфичных условий. | 0 |

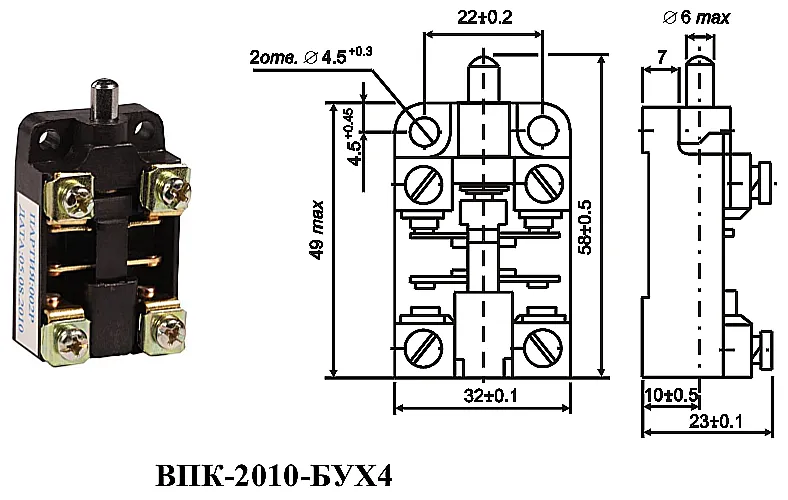

| ВПК##-2010-БУХЛ4 | Кнопка | Компактность, для скрытого или защищенного монтажа. | 0 |
Габаритные размеры и масса
Корпус выключателей изготавливается из прочного силумина, что обеспечивает малый вес и стойкость к вибрациям. Габаритные размеры варьируются в зависимости от типа привода. В среднем, размеры корпуса составляют примерно 80x40x40 мм. Вес одной единицы продукции серии ВПК — в диапазоне от 0.2 до 0.4 кг в зависимости от конфигурации привода. Для точного подбора и монтажа ниже приведены основные размеры.
| Параметр | Диапазон / Значение |
|---|
| Высота корпуса | ~80 мм |
| Ширина корпуса | ~40 мм |
| Глубина корпуса | ~40 мм |
| Ход штока (прямой) | ≥ 5.3 мм |
| Ход штока (полный) | ≤ 8.5 мм |
| Масса | 0.2 — 0.4 кг |
| Код ТН ВЭД | 8536 50 |
Жұмысшы станокты іске қосқанда шеберге сұрайды:
- Бұл путевой выключатель серии ВПК не істейді?
- Ол, бауырым, станок керек шекарадан асып кетпеу үшін қойылған «тоқта» дегенді! Оның жұмысы – тиісті мезетте сигнал беру. Егер ол сені тоқтата алмаса, онда біздің жұмысымыз тоқтайды! («тоқта» дегенді — каз. «сказать стоп»)
Технические характеристики выключателей серии ВПК
Технические параметры выключателей путевых серии ВПК обеспечивают их стабильную работу в широком спектре промышленных применений. Ниже представлена детализированная таблица характеристик.
| Параметр | Значение / Описание |
|---|
| Номинальное рабочее напряжение | До 660 В переменного тока (~50 Гц)
До 440 В постоянного тока |
| Номинальный коммутируемый ток | 10 А (категория применения АС11 при 220 В) |
| Контактная группа | 1 замыкающий (1з) + 1 размыкающий (1р) контакт |
| Усилие срабатывания | Не более 40 Н (прим. 4 кгс) |
| Коммутационная износостойкость | Не менее 1 000 000 циклов включения-отключения (ВО) |
| Тип рабочей среды (климатическое исполнение) | У2, УХЛ4 (для умеренного и холодного климата) |
| Степень защиты IP | IP65 (для моделей с суффиксом «БУ2»)
IP00 (для кнопочных исполнений «БУХЛ4») |
| Материал корпуса | Силумин (алюминиевый сплав) |
| Присоединительные размеры / Ввод проводов | Через гермоввод (сальник MG20x1.5) |
Принцип работы и устройство
Принцип действия любого выключателя путевого серии ВПК основан на механическом воздействии. На подвижную часть привода (толкатель, рычаг с роликом) воздействует управляющий упор, установленный на движущемся объекте. Это воздействие через систему толкателя передается на микропереключатель, размещенный внутри герметичного корпуса. Микропереключатель мгновенно переключает свои контакты (замыкает нормально разомкнутый и размыкает нормально замкнутый), посылая сигнал в цепь управления. Конструктивно устройство рассчитано на высокую механическую прочность и защиту от попадания пыли и стружек (IP65), что критически важно для цехов с высоким уровнем запыленности, характерных для предприятий Казахстана.
Температурный режим и срок службы
Путевые выключатели серии ВПК рассчитаны на эксплуатацию в температурном диапазоне, соответствующем климатическому исполнению У2 и УХЛ4. Это означает работу при температурах окружающей среды от -40°C до +40°C (для УХЛ4). Такой широкий диапазон позволяет использовать их как в отапливаемых цехах, так и в неотапливаемых производственных зонах, что актуально для многих регионов РК. Срок службы устройства в первую очередь определяется его механической и коммутационной износостойкостью. При соблюдении условий эксплуатации (номинальные токи и напряжения, отсутствие перегрузок) выключатель гарантированно отрабатывает свой ресурс в 1 миллион срабатываний, что при стандартных рабочих циклах может составлять многие годы.
Где используются выключатели ВПК?
Сфера применения выключателей путевых серии ВПК практически безгранична в области промышленной автоматики. Они монтируются на:
Металлорежущие станки: токарные, фрезерные, сверлильные – для ограничения хода суппорта, автоматического реверса подачи.
Подъемно-транспортное оборудование: мостовые и козловые краны – ограничение крайних положений тележки и грузовой траверсы, контроль открытия люков.
Конвейерные линии и рольганги: контроль наличия изделий на ленте, позиционирование.
Системы вентиляции и дымоудаления: контроль крайних положений противопожарных клапанов и заслонок.
Упаковочное и фасовочное оборудование.
Для казахстанских предприятий, стремящихся к автоматизации (автоматтандыру) существующих процессов, внедрение надежных выключателей серии ВПК – это быстрый и экономичный способ повысить безопасность и точность технологических операций.
Состав ремкомплекта и часто заменяемые части
При интенсивной эксплуатации изнашиваются, в первую очередь, подвижные механические части. Основные запчасти, которые могут потребовать замены:
| Наименование запчасти / узла | Типичная причина замены |
|---|
| Микропереключатель (контактный блок) | Износ контактов при коммутации сверхтоков |
| Пружина возврата штока/рычага | Механическая усталость металла, потеря упругости |
| Шток толкателя | Механический износ или деформация от удара |
| Ролик (для модификаций с роликом) | Износ подшипника или самой обоймы ролика |
| Уплотнительные кольца (сальники) | Потеря эластичности, растрескивание, разгерметизация |
| Крепежный винт/гайка | Срыв резьбы, механическое повреждение |
Ремкомплект, как правило, включает в себя сменный микропереключатель и набор уплотнений. Для восстановления работоспособности конкретной модели выключателя путевого серии ВПК рекомендуется обращаться к поставщику для подбора оригинальных запасных частей.
Условное обозначение (шифр)
Расшифровка обозначения модели, например, ВПК-2111-БУ2:
ВПК – Выключатель Путевой Концевой.
21 – номер серии и конструктивное исполнение.
11 – тип привода (в данном случае – толкатель с роликом).
Б – материал корпуса (Б – безцветный металл, силумин).
У2 – климатическое исполнение и категория размещения (У2 – для умеренного климата, на открытом воздухе).
Вариации привода (третья и четвертая цифры): 10 – толкатель; 11 – толкатель с роликом; 12 – рычаг с роликом; 13 – селективный привод.
Примеры заказа с комментариями
Пример 1: «Для модернизации токарного станка 16К20 требуется установить концевики на продольную подачу. Условия: ударные нагрузки, наличие масла и стружки. Рекомендуемая модель: ВПК-2111-БУ2 (толкатель с роликом, защита IP65). Количество: 2 шт.»
Пример 2: «Необходим выключатель для контроля открытия защитной дверцы шкафа управления. Механическое воздействие – прямое нажатие. Рекомендуемая модель: ВПК-2010-БУХЛ4 (кнопка с защитой от случайного нажатия). Количество: 1 шт.»
Для оформления заказа на нужную модель серии ВПК воспользуйтесь формой обратной связи или позвоните нашим менеджерам.
Внешний вид базовой модели ВПК с приводом типа толкатель.

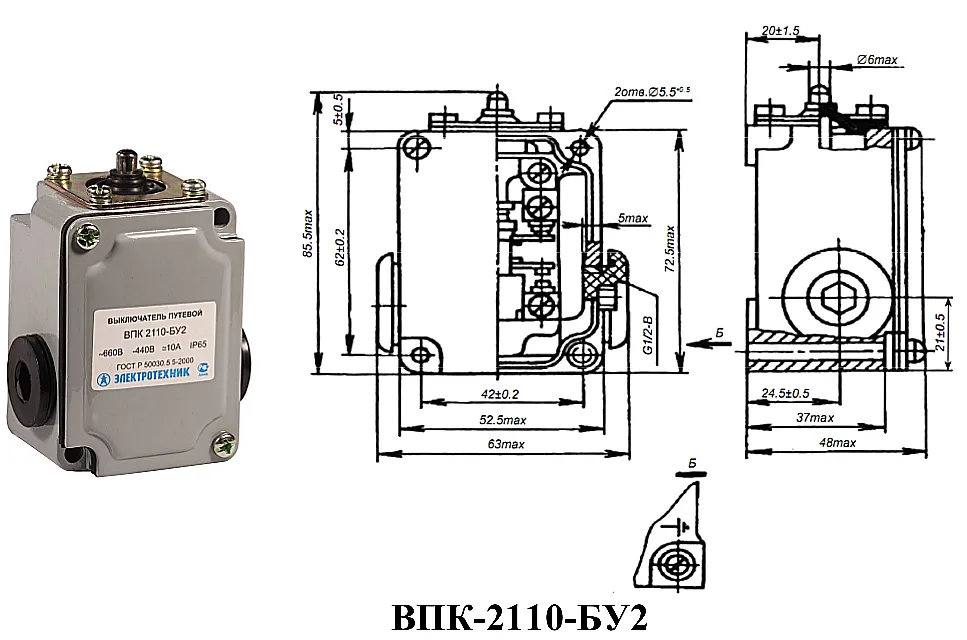

Чертеж с габаритными и присоединительными размерами ВПК с толкателем.

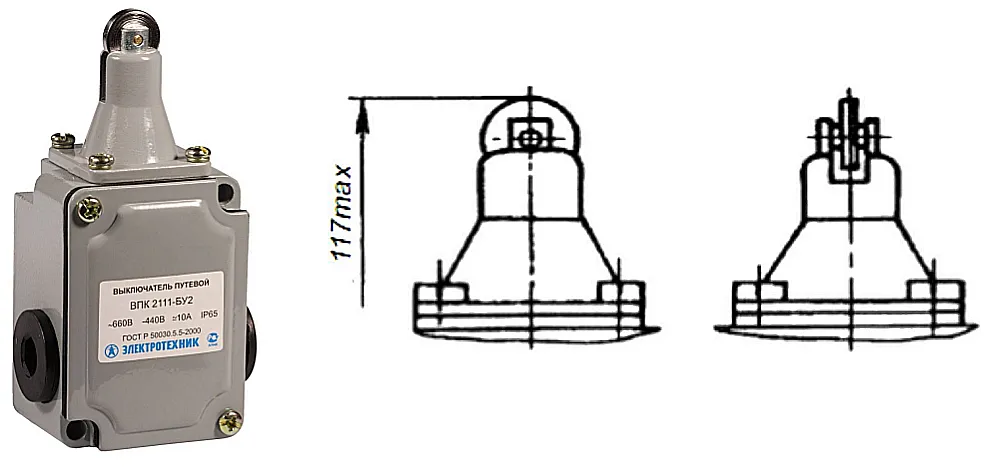

Размеры модели ВПК-2111-БУ2 с приводом толкатель-ролик.

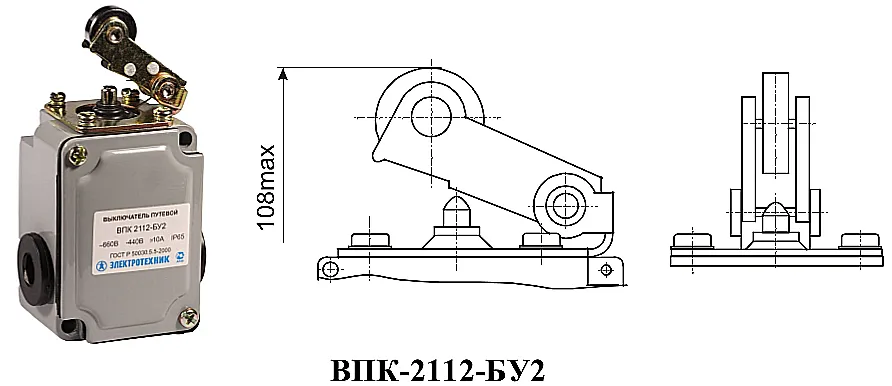

Модель ВПК-2112-БУ2 с рычажным приводом и роликом.
Схема электрических подключений клемм выключателей серии ВПК.
Транспортная упаковка и артикулы серии ВПК для заказа.
Часто задаваемые вопросы (FAQ)
Ответы на популярные вопросы от специалистов из Казахстана.
1. Как правильно выбрать модификацию выключателя путевого серии ВПК для моего станка?
Выбор зависит от способа воздействия управляющего упора. Если упор наезжает прямо на ось выключателя – подходит ВПК-2110-БУ2 (толкатель). Если воздействие происходит под углом или есть риск заклинивания – лучше ВПК-2111-БУ2 (толкатель с роликом). Для бокового воздействия или необходимости увеличения плеча – ВПК-2112-БУ2 (рычаг с роликом). Для ответственных задач рекомендуем консультацию с нашим техспециалистом.
2. Каковы сроки поставки выключателей ВПК в регионы Казахстана?
Стандартные модели серии ВПК обычно есть в наличии на нашем складе в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе занимает от 2 до 5 рабочих дней в зависимости от выбранной транспортной компании. Под заказ нестандартных исполнений сроки уточняются индивидуально.
3. Можно ли использовать выключатели ВПК на улице или в неотапливаемом помещении?
Да, модели с климатическим исполнением «У2» и «УХЛ4», такие как ВПК-2110-БУ2, рассчитаны на работу в условиях умеренного и холодного климата. Их температурный диапазон от -40°C до +40°C позволяет уверенно применять их в большинстве регионов Казахстана, включая зимний период.
4. Совместимы ли контакты выключателей ВПК с импортными контроллерами (ПЛК), например, Siemens или Schneider Electric?
Абсолютно. Выключатели путевые серии ВПК имеют стандартную контактную группу (1з+1р) с номинальными параметрами до 10А. Они идеально подходят для подачи дискретного сигнала на вход (DI) любого современного программируемого логического контроллера. Важно лишь соблюдать номинальное напряжение цепи управления, указанное в характеристиках.
Выключатели путевые серии ВПК – это проверенное временем решение для автоматизации производства, сочетающее в себе надежность, долговечность и оптимальную стоимость. Как официальный поставщик оборудования марки Гидротех в Казахстане, мы предлагаем не только качественную продукцию с гарантией, но и полную техническую поддержку, помощь в подборе и быструю доставку в любой город страны: Нур-Султан (Астана), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Сделайте ваш производственный цикл точным и безопасным с помощью профессиональных компонентов от Гидротех.
