Выключатели концевые серии КУ-700, НВ-700, ВУ-700

Выключатели концевые серии КУ-700, НВ-700, ВУ-700 – это классические, проверенные временем устройства коммутации, предназначенные для контроля и ограничения перемещения грузоподъемных и транспортных механизмов. Эти надежные аппараты, известные также как путевые выключатели, являются неотъемлемой частью систем управления кранами, тельферами, мостовыми перегружателями и другим промышленным оборудованием. Производство и поставка данных серий налажены для обеспечения потребностей как крупных промышленных предприятий Казахстана, так и частных мастерских. Каждая модель в этой линейке, будь то КУ-701, КУ-703, НВ-701 или ВУ-702, имеет свою специфику применения, что делает выбор конкретной модификации осмысленным и технически обоснованным.

Назначение и области применения концевых выключателей

Основное назначение выключателей концевых серии КУ-700, НВ-700, ВУ-700 – это коммутация цепей управления в электроприводах кранов. Они устанавливаются для ограничения линейного хода механизмов, обеспечивая безопасность работы и предотвращая выход оборудования за рабочие зоны. Например, модель КУ-701 эффективна при небольших величинах выбега механизма, а КУ-706 способна работать с любой величиной выбега, что делает ее универсальным решением. Модель КУ-703 специально разработана для ограничения хода механизмов подъема, часто используется в паре с противовесом. Аппараты серий НВ-701, НВ-702, ВУ-701, ВУ-702 находят применение в схемах управления самыми разнообразными механизмами, где требуется ручное или ножное управление с фиксацией или самовозвратом. Все выключатели концевые серии КУ-700, НВ-700, ВУ-700 имеют две независимые электрические цепи и рассчитаны на работу как на переменном, так и на постоянном токе в повторно-кратковременном режиме, что соответствует суровым условиям эксплуатации на казахстанских производствах.

Ключевые конструктивные преимущества

Надежность аппаратов обеспечивается рядом продуманных инженерных решений. Корпус основания и крышки изготовлен из прочного силумина (алюминиевого сплава), что обеспечивает малый вес и стойкость к коррозии, что особенно актуально для цехов с повышенной влажностью. Сальник, через который выводятся кабели, выполнен из латуни, гарантируя высокую герметичность мест подключения. Все модели имеют степень защиты IP44, что означает защиту от попадания твердых предметов размером более 1 мм и от брызг воды, падающих в любом направлении. Это позволяет эксплуатировать выключатели концевые серии КУ-700, НВ-700, ВУ-700 в неблагоприятных условиях промышленных цехов, на открытых площадках и в ремонтных зонах.

«Бір күні слесарь Жұмысшы цехта қондырғы реттейді. Оған шебер келіп: «Осы выключатели концевые серии КУ-700 құрастырдың ба?» – дейді. Жұмысшы: «Иә, құрастырдым. Әзірше қозғалмайды». Шебер қарап, күледі: «Енді қозғалмайтынына көз жеткіздік. Алдымен оны қосу керек еді!»

Подробные технические характеристики серии

Электрические и механические параметры всех моделей в рамках серий КУ-700, НВ-700, ВУ-700 унифицированы, что упрощает их выбор и замену. Номинальный ток продолжительного режима составляет 10 А, что позволяет коммутировать значительные нагрузки в цепях управления. Номинальное напряжение для переменного тока – 220 и 380 В, для постоянного – 110, 220 и 440 В. Эксплуатационная частота включений достигает 600 циклов в час, что соответствует интенсивной работе. Важным параметром для климата Казахстана является широкий температурный диапазон работы: от -40°C до +40°C. Механическая износостойкость подтверждена 1 000 000 циклов включений-выключений (ВО). Максимальный угол наклона приводного рычага у соответствующих моделей – 30°, а угол несрабатывания (зона нечувствительности) составляет менее 3°, обеспечивая высокую точность срабатывания.

Сравнительная таблица моделей серий КУ-700, НВ-700, ВУ-700

В таблице ниже представлен полный ассортимент выключателей концевых серии КУ-700, НВ-700, ВУ-700, доступных для заказа через нашего поставщика Гидротех. Указан тип привода, принцип его работы (фиксация), степень защиты, артикул для оформления заявки, а также количество аппаратов в транспортной упаковке, что важно при оптовых закупках для предприятий в Актау, Караганде или Павлодаре.

Принцип работы и температурный режим

Принцип работы всех путевых выключателей основан на механическом воздействии на приводной элемент (рычаг, педаль, рукоятку), который через систему кулачков или непосредственно перемещает контактный мостик внутри герметичного корпуса. Это замыкает или размыкает соответствующие электрические цепи управления двигателем или магнитным пускателем. Как уже отмечалось, выключатели концевые серии КУ-700, НВ-700, ВУ-700 рассчитаны на работу в диапазоне от -40°C до +40°C. Такой запас по нижней температуре гарантирует работоспособность оборудования в неотапливаемых цехах или на открытых площадках в зимний период в регионах Казахстана. При соблюдении условий эксплуатации и нормативных нагрузок, срок службы этих аппаратов исчисляется многими годами, что подтверждается их миллионной механической износостойкостью.

Габаритные размеры и подключение

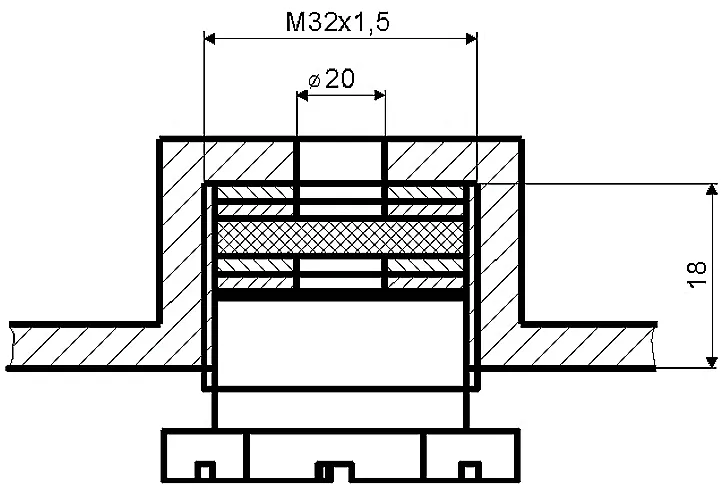

Все модели имеют стандартизированные присоединительные размеры для монтажа. Установка осуществляется через отверстия в корпусе основания. Для подвода кабелей используется стандартный латунный сальник (гермоввод), что обеспечивает надежную защиту места ввода от пыли и влаги.

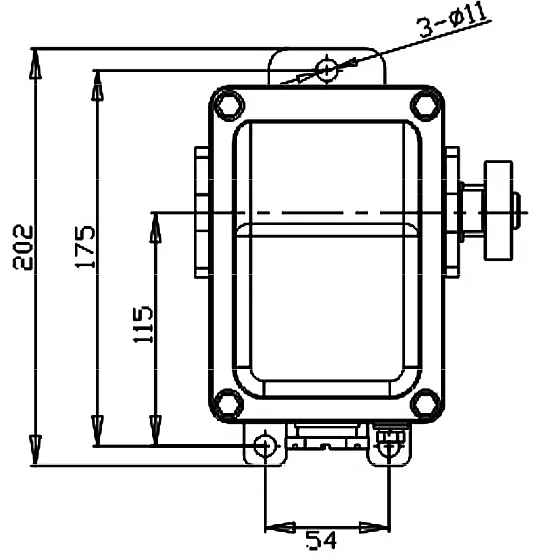

Схема установочных размеров корпуса выключателя и сальника.

Внешний вид различных моделей

На изображении ниже можно наглядно увидеть различия в конструкции приводов у разных модификаций выключателей концевых серии КУ-700, НВ-700, ВУ-700.

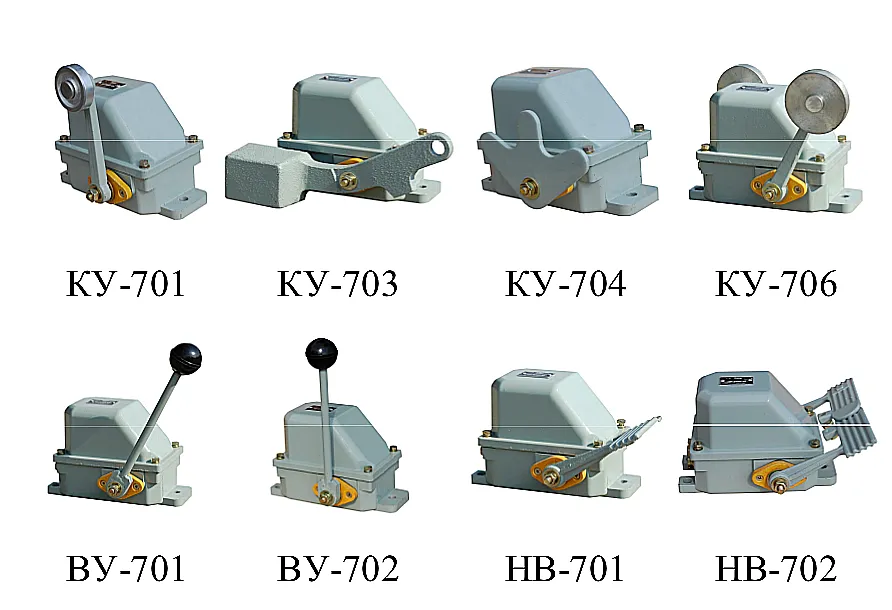

Внешний вид популярных моделей концевых выключателей из серий КУ, НВ, ВУ.

Код ТН ВЭД, вес и габариты

Для таможенного оформления при импорте используется Код ТН ВЭД 8536 50 900 0 (прочие аппараты для электрической коммутации или защиты электрических цепей). Вес одного аппарата в зависимости от модели (КУ-701, НВ-701 и т.д.) составляет в среднем 0.5 – 0.8 кг. Габаритные размеры также варьируются незначительно: длина корпуса около 120-140 мм, ширина – 60-70 мм, высота с учетом привода – 150-200 мм.

Примеры оформления заказа

Для заказа необходимо указать артикул и количество нужных позиций. Например, «Прошу высчитать стоимость и сроки поставки 5 шт. выключателей КУ-701 У1 (арт. 110101) и 2 шт. противовесов с тросом для КУ-703 (арт. 110109) до Астаны». Оформить заявку можно напрямую через наш сайт Гидро или связавшись с менеджерами по контактам, указанным в разделе Контакты.

Запасные части и ремонт

Наиболее подвержены износу в процессе эксплуатации механические части привода: ролики на рычагах, оси, возвратные пружины, а также сами контактные группы. В качестве запасных частей наиболее востребованы:

• Рычаги или педали в сборе (например, арт. 110115 – рычаг для КУ-703).
• Комплекты контактов (подвижных и неподвижных).
• Возвратные пружины.
• Ролики для рычажных моделей.
• Латунные сальники (гермовводы).

Поставщик Гидротех может организовать поставку наиболее ходовых запчастей для выключателей концевых серии КУ-700, НВ-700, ВУ-700 под заказ.

Часто задаваемые вопросы (FAQ)

Выбор зависит от задачи и типа механизма. Для автоматического ограничения хода тележки или крана по пути движения используйте рычажные модели КУ-701 (один ролик) или КУ-706 (два ролика). Для ограничения высоты подъема груза необходим КУ-703 с противовесом. Для ножного управления (например, станками) подойдут педальные НВ-701 или НВ-702. Для ручного управления с фиксацией в нескольких позициях выбирайте рукояточные ВУ-701/702.

Выключатели имеют две независимые группы контактов (чаще всего «размыкающий» и «замыкающий»), которые работают при переключении привода. Они подключаются в разрыв цепи катушки магнитного пускателя или в цепь управления контроллера. Подробную схему подключения, соответствующую конкретной модели и вашему оборудованию, вам предоставят наши технические специалисты.

Мы осуществляем регулярные поставки со склада в Костанае по всем регионам Казахстана. Доставка в Астану, Алматы, Шымкент занимает 3-5 рабочих дней. В Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 5-7 рабочих дней. Сроки поставки под заказ уточняются индивидуально.

В большинстве случаев – да. Выключатели концевые серии КУ-700, НВ-700, ВУ-700 являются современными аналогами многих советских и постсоветских моделей с похожими присоединительными и габаритными размерами. Для подтверждения совместимости пришлите фото старого аппарата и его маркировку нашим инженерам, они подберут подходящую замену.

Надежные и долговечные выключатели концевые серии КУ-700, НВ-700, ВУ-700 – это оптимальное решение для модернизации и ремонта грузоподъемной и другой промышленной техники в Казахстане. Являясь официальным поставщиком бренда Гидротех, мы гарантируем качество продукции, техническую поддержку и оперативную доставку в любой город страны и страны СНГ. Для консультации и расчета цены переходите в раздел Контакты или используйте форму заявки на сайте.
