Надежные и проверенные временем выключатели концевые серии ВК-200 и ВК-300 являются ключевыми элементами в промышленной автоматике Казахстана. Эти устройства, часто называемые путевыми или концевиками, служат для контроля положения движущихся частей станков, подъемников, ворот и другого оборудования. От точности срабатывания выключателей концевых серии ВК-200 зависит безопасность и стабильность работы всего технологического цикла.
Описание и назначение серии ВК
Выключатели концевые серии ВК-200 и ВК-300 предназначены для коммутации электрических цепей управления, сигнализации и контроля положения (конечных точек перемещения) в механизмах. Их основная задача – подать электрический сигнал в момент достижения подвижным элементом определенной позиции в пространстве, что позволяет останавливать, менять направление движения или включать нужные функции. Например, выключатели концевые серии ВК-300 часто используются на кранах для ограничения хода тележки или на рольставнях для остановки в крайних положениях.
Основные преимущества конструкции
Модели серии ВК отличаются высокой надежностью, которая достигается за счет продуманной конструкции:
- Прочный корпус: Основание и крышка изготовлены из литого силумина, что обеспечивает устойчивость к вибрациям и механическим ударам, характерным для условий казахстанских производств.
- Высокая степень защиты IP67: Устройства герметичны, не боятся пыли, грязи и временного погружения в воду. Это делает их пригодными для эксплуатации в цехах, на улице и в условиях повышенной влажности.
- Унификация и ремонтопригодность: Однотипная конструкция и широкий ассортимент модификаций выключателей концевых серии ВК-200 упрощают подбор замены и техническое обслуживание.
Технические характеристики серий ВК-200 и ВК-300
Обобщенные параметры для всей серии ВК-200, ВК-300:
| Характеристика | Значение |
|---|
| Ток продолжительного режима | 16 А |
| Номинальное напряжение переменного тока | 220, 380, 660 В |
| Номинальное напряжение постоянного тока | 110, 220, 440 В |
| Тип привода | Рычаг с роликом (БР) или «У»-образный рычаг с роликами (БВ) |
| Контактная группа (КГ) | 1з (замыкающий) + 1р (размыкающий) контакт |
| Эксплуатационная частота включений | До 600 циклов в час |
| Диапазон рабочих температур | От -50°C до +50°C |
| Механическая износостойкость | 1 000 000 включений-отключений (ВО) |
| Степень защиты оболочки | IP67 |
| Ввод проводов | Через герметичный сальник MG20x1,5 (ВК-300) или без сальника (ВК-200) |
| Сечение подключаемого провода | До 2x1.5 мм² или 1x2.5 мм² (медь) на один зажим |
| Линейная скорость поворота рычага | Не более 100 м/с |
Шутка от монтажника: Приходит электрик к механику и говорит: «У тебя станок опять до упора не доезжает!». Механик отвечает: «Да я уже сто раз регулировал выключатель концевой серии ВК-200!». Электрик смотрит и говорит: «Друже (Жолдас), ты его не отрегулировал, ты его на совесть затянул – он теперь и не вздрогнет!».
Номенклатура и сравнительные особенности моделей ВК-200 и ВК-300
Серия делится на две основные группы: ВК-200 (без гермоввода для кабеля) и ВК-300 (с сальником MG20x1.5 для герметичного ввода). Внутри каждой группы представлены модификации с разным типом рычажного привода и режимом работы контактов. Выбор конкретного артикула зависит от условий монтажа и требуемой логики работы.
| Модель | Особенности (Тип привода / Фиксация) | Степень защиты IP | Артикул |
|---|
| Серия ВК-200 (без сальника) |
| ВК-200-БР-11-67У2-21 | Рычаг с роликом (БР). Ход вправо. Самовозврат. | 67 | 110201 |
| ВК-200-БР-11-67У2-22 | Рычаг с роликом (БР). Ход влево. Самовозврат. | 67 | 110205 |
| ВК-200-БР-11-67У2-23 | Рычаг с роликом (БР). Ход вправо. Фиксация в крайних положениях. | 67 | 110206 |
| ВК-200-БР-11-67У2-24 | Рычаг с роликом (БР). Ход влево. Фиксация в крайних положениях. | 67 | 110207 |
| ВК-200-БР-11-67У2-25 | Рычаг с роликом (БР). Ход вправо и влево. Фиксация. | 67 | 110208 |
| ВК-200-БВ-11-67У2-21 | Двуплечий «У»-образный рычаг (БВ). Ход вправо. Самовозврат. | 67 | 110202 |
| Серия ВК-300 (с сальником для герметичного ввода провода) |
| ВК-300-БР-11-67У2-21 | Рычаг с роликом (БР), с сальником. Ход вправо. Самовозврат. | 67 | 110203 |
| ВК-300-БР-11-67У2-22 | Рычаг с роликом (БР), с сальником. Ход влево. Самовозврат. | 67 | 110220 |
| ВК-300-БР-11-67У2-23 | Рычаг с роликом (БР), с сальником. Ход вправо. Фиксация. | 67 | 110221 |
| ВК-300-БР-11-67У2-24 | Рычаг с роликом (БР), с сальником. Ход влево. Фиксация. | 67 | 110222 |
| ВК-300-БР-11-67У2-25 | Рычаг с роликом (БР), с сальником. Двусторонний ход. Фиксация. | 67 | 110223 |
| ВК-300-БВ-11-67У2-21 | Двуплечий «У»-образный рычаг (БВ), с сальником. Ход вправо. Самовозврат. | 67 | 110204 |
Принцип работы и температурный режим
Принцип действия выключателей концевых серии ВК-200 и ВК-300 основан на механическом воздействии. Подвижный элемент машины (кулачок, упор) нажимает на ролик рычага, вызывая его поворот. Этот поворот через внутренний механизм воздействует на контактную группу, заставляя контакты менять свое состояние (замыкаться или размыкаться). После снятия усилия с рычага, в моделях с самовозвратом, пружина возвращает рычаг и контакты в исходное положение. Выключатели концевые серии ВК-300 с фиксацией остаются в активированном положении до ручного сброса или воздействия с другой стороны.
Устройства рассчитаны на длительную работу в широком диапазоне температур от -50°C до +50°C, что актуально для континентального климата Казахстана. Механический ресурс в 1 миллион срабатываний обеспечивает долгий срок службы даже при интенсивной эксплуатации.
Область применения и типичное оборудование
В Казахстане выключатели концевые серии ВК-200 и ВК-300 находят применение в различных отраслях:
- Промышленность: Металлообрабатывающие и деревообрабатывающие станки (ограничение хода суппорта, стола).
- Подъемно-транспортное оборудование: Краны, кран-балки, тельферы, лифты (контроль крайних положений моста, тележки, кабины).
- Ворота и рольставни: Автоматические гаражные и промышленные ворота, рольставни для остановки двигателя в верхнем и нижнем положении. Именно для таких применений часто выбирают выключатели концевые серии ВК-300 с сальником, защищающим от уличной влаги.
- Сельское хозяйство и пищевая промышленность: Конвейеры, дозаторы, упаковочные линии.
Ремонт и запчасти
Несмотря на высокую надежность, наиболее изнашиваемыми деталями являются ролик рычага и сама контактная группа. На складе поставщика Гидротех в Костанае обычно поддерживается наличие наиболее востребованных запасных частей, таких как сменные рычаги с роликами и контактные блоки для выключателей концевых серии ВК-200.
Габаритные и присоединительные размеры для монтажа
Перед установкой необходимо свериться с чертежами для точного позиционирования устройства и упоров. Ниже приведены типовые размеры для серии.

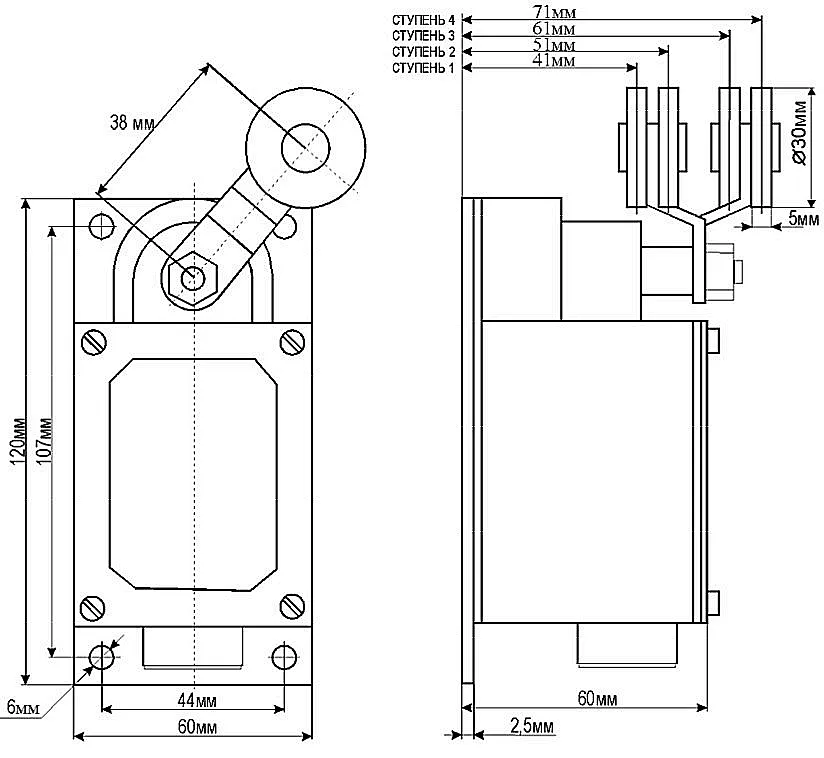

Основные габариты и схема подключения концевого выключателя серии ВК.

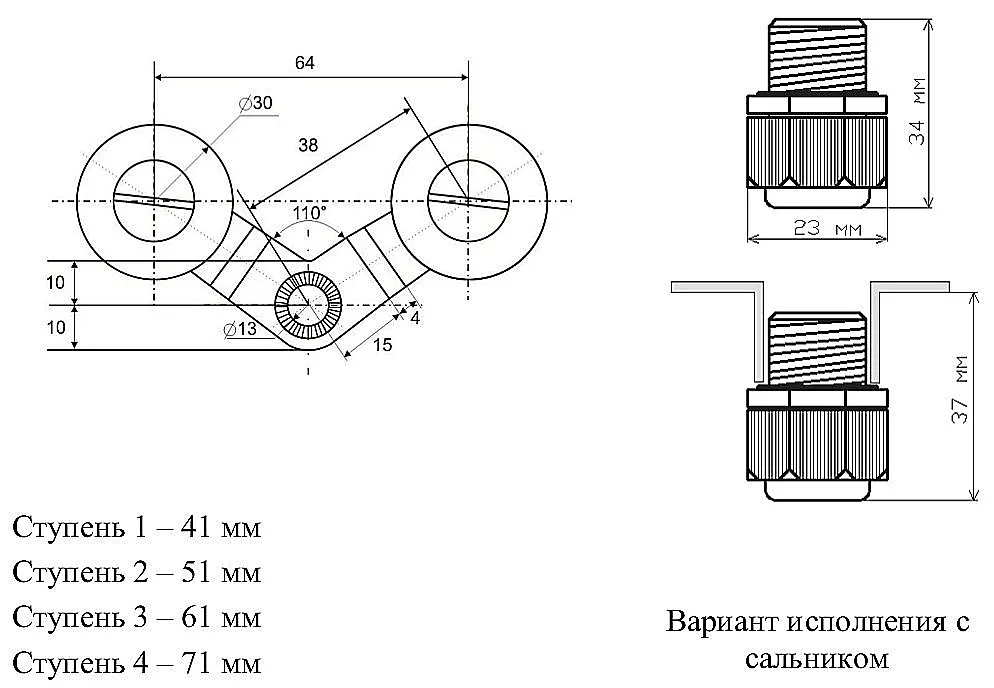

Схема подключения проводов к контактной группе 1з+1р внутри корпуса выключателя.
Сводные габаритные и массовые характеристики
| Параметр | Диапазон / Значение |
|---|
| Габаритные размеры (Д x Ш x В) | ~140 x 60 x 80 мм (без учета выступающего рычага) |
| Присоединительные размеры (отверстия под крепеж) | 4 отверстия под болты М5 с шагом 120x40 мм |
| Масса (приблизительно) | 0.5 - 0.7 кг в зависимости от модификации |
| Код ТН ВЭД | 8536 50 910 0 – Электрические аппараты для защиты электрических цепей (прочие) |
Примеры условного обозначения и заказа
Маркировка модели содержит всю необходимую информацию:
ВК-200-БР-11-67У2-21
• ВК – Выключатель концевой.
• 200 – Исполнение без сальника (300 – с сальником).
• БР – Тип привода (БР – рычаг с роликом, БВ – двуплечий рычаг).
• 11 – Контактная группа: 1з + 1р.
• 67 – Степень защиты IP67.
• У2 – Климатическое исполнение (для умеренного климата, категория размещения 2).
• 21 – Номер варианта исполнения (определяет направление хода и характер возврата).
Для заказа выключателей концевых серии ВК-200 или ВК-300 достаточно указать артикул (например, 110208) или полное обозначение модели. При затруднениях с выбором, специалисты компании Гидротех в Костанае всегда готовы помочь подобрать аналог или оптимальную модификацию под вашу задачу.
Доставка по Казахстану и СНГ
Мы осуществляем поставки выключателей концевых серии ВК-200 и ВК-300 по всему Казахстану: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также возможна отправка в страны СНГ. Доставка организуется проверенными транспортными компаниями с возможностью отслеживания груза. Основной склад расположен в Костанае, что позволяет быстро обрабатывать заявки.
Часто задаваемые вопросы (FAQ)
Как выбрать между ВК-200 и ВК-300?
Основное отличие в способе ввода кабеля. Выключатели концевые серии ВК-300 оснащены герметичным сальником (MG20x1.5), что делает их предпочтительными для уличного монтажа, во влажных или пыльных помещениях. ВК-200 не имеет встроенного сальника, кабель вводится через отверстие в монтажной поверхности, что требует дополнительной герметизации от заказчика.
В чем разница между самовозвратом и фиксацией?
Модификации с самовозвратом (например, ВК-200-БР-11-67У2-21) автоматически возвращают рычаг и контакты в исходное состояние после снятия усилия. Модели с фиксацией (например, ВК-200-БР-11-67У2-23) остаются в сработанном положении до тех пор, пока рычаг не будет переведен вручную или воздействием с другой стороны. Выбор зависит от логики работы вашей схемы управления.
Можно ли заменить одну модификацию серии ВК на другую?
Да, в большинстве случаев, если совпадают габаритные и присоединительные размеры, а также тип контактной группы (1з+1р). Важно учитывать направление срабатывания (право/лево) и наличие/отсутствие сальника. Например, при модернизации оборудования, ранее использовавшего выключатели концевые серии ВК-200, можно установить ВК-300 для повышения защиты, если позволяет посадочное место.
Какой срок поставки в Астану или Алматы?
При наличии товара на основном складе в Костанае отгрузка осуществляется в течение 1-2 рабочих дней. Срок доставки в крупные города Казахстана, такие как Астана или Алматы, обычно составляет 3-7 дней в зависимости от выбранной транспортной компании. Подробности уточняйте у менеджеров по телефону или через форму заказа на сайте.
Надежность, проверенная в жестких условиях казахстанской промышленности, делает выключатели концевые серии ВК-200 и ВК-300 оптимальным выбором для модернизации и ремонта оборудования. Как официальный поставщик, компания Гидротех гарантирует оригинальное качество продукции, техническую поддержку и оперативную доставку в любой регион. Для консультации и оформления заказа перейдите в раздел Контакты или свяжитесь с нами напрямую из Костаная.
