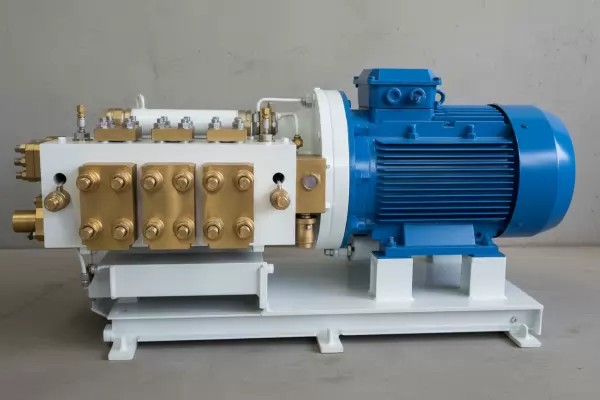

Насосные установки серии УН — это надежные промышленные агрегаты, предназначенные для создания и поддержания высокого давления в гидравлических системах различного технологического оборудования. Установка насосная УН63, УН100 и УН200 представляет собой законченный плунжерный насосный агрегат, смонтированный на общей раме вместе с электродвигателем, и является основой для эффективной работы прессов, машин для литья под давлением, а также систем, где жидкость используется для технических целей.
Описание и назначение серии УН63, УН100, УН200
Установка насосная УН — это яркий представитель класса плунжерных насосов высокого давления (су айналым жүйесі на казахском). Основная задача — обеспечить постоянный и стабильный поток рабочей жидкости с заданными параметрами давления и производительности. Данные установки отличаются высокой надежностью, ремонтопригодностью и адаптивностью к различным типам рабочих сред, что делает их незаменимыми в тяжелой промышленности Казахстана, от машиностроения до нефтегазового сектора.
Приходит механик на склад и спрашивает: «У вас есть установка насосная УН?» Кладовщик отвечает: «Есть, но она сейчас работает, создаёт такое давление, что даже чайник в соседнем цеху свистит!»
Основные технические характеристики и параметры установок УН
Серия агрегатов включает модели с номинальной подачей от 63 до 200 литров в минуту и рабочим давлением на выходе от 10 до 32 МПа (мегапаскалей). Конструкция предусматривает использование широкого спектра рабочих жидкостей: технической воды с pH 6...9,5, неагрессивных эмульсий или минеральных масел.
| Модель установки | Номинальная подача, л/мин | Номинальное давление, МПа | Максимальное давление, МПа | Номинальная мощность, кВт | Масса установки, кг |
|---|
| УН63/160 | 67,7±1,3 | 16 | 32 | 22±0,7 | 1410 |
| УН63/250 | 67,7±1,3 | 25 | 32 | 32,2±1 | 1500 |
| УН63/320 | 65,6±1,3 | 32 | 38 | 40±1,2 | 1540 |
| УН100/160 | 104±2 | 16 | 32 | 33,1±1 | 1410 |
| УН100/200 | 103±2 | 20 | 32 | 40±1,2 | 1500 |
| УН100/250 | 102±2 | 25 | 32 | 49±1,5 | 1555 |
| УН100/320 | 100±2 | 32 | 38 | 62,1±1,8 | 1700 |
| УН200/100 | 210±4 | 10 | 32 | 42,9±1,3 | 2100 |
| УН200/160 | 208±4 | 16 | 32 | 65±2,0 | 2230 |
| УН200/200 | 107±4 | 20 | 25 | 75,5±2,0 | 2250 |
| УН200/250 | 206±4 | 25 | 32 | 99±3,0 | 2250 |
| УН200/320 | 204±4 | 32 | 38 | 122±3,6 | 2600 |
Габаритные размеры и вес установок насосных УН
В зависимости от модели, габариты установок насосных УН варьируются. Для серии УН63 и УН100 типичная длина составляет примерно 1600-1700 мм, ширина около 1064 мм, высота 800-825 мм. Более мощные установки УН200 имеют длину до 1820 мм, ширину 1200 мм и высоту до 965 мм. Масса агрегатов без рабочей жидкости — от 1400 кг для УН63 до 2600 кг для УН200/320.
| Параметр | Диапазон для серии УН63, УН100 | Диапазон для серии УН200 |
|---|
| Длина (L), мм | 1590 - 1700 | 1750 - 1820 |
| Ширина (B), мм | 1064 | 1200 |
| Высота (H), мм | 788 - 824 | 923 - 965 |
| Масса установки, кг | 1410 - 1700 | 2100 - 2600 |
| Код ТН ВЭД | 8413 (Насосы жидкостные) |
Принцип работы и конструктивные особенности
Принцип действия установки насосной УН основан на преобразовании вращательного движения вала электродвигателя в поступательное движение плунжеров (породшней). Жидкость всасывается в рабочие камеры и затем нагнетается в напорную линию с высоким давлением. Конструкция включает в себя блок плунжеров, клапанную коробку, приводной вал и систему смазки. Благодаря жесткой кинематической схеме и качественным материалам, установка насосная УН обеспечивает высокий коэффициент подачи (93-96%) и КПД (83-85%).
Температурный режим, срок службы и условия эксплуатации
Установки насосные УН рассчитаны на работу в стандартных промышленных условиях. Температура рабочей жидкости и окружающей среды обычно не должна превышать +80°C, минимальная температура зависит от вязкости жидкости. При соблюдении регламента технического обслуживания, использовании рекомендованных рабочих сред и своевременной замене расходных материалов, срок службы установки насосной УН63, УН100 или УН200 исчисляется десятилетиями.
Область применения и используемое оборудование
Данные насосные установки нашли широкое применение в различных отраслях Казахстана:
Металлообработка и машиностроение: питание гидравлических систем кузнечно-прессового оборудования, прессов, машин литья под давлением.
Нефтегазовая отрасль: закачка воды в пласт для поддержания пластового давления (УН100, УН200), очистка резервуаров и трубопроводов.
Деревообрабатывающая промышленность: прессование древесно-стружечных плит (ДСП).
Пищевая промышленность: прессование хлопка, чая.
Судоремонт и гидротехника: подводная очистка судов и сооружений.
Очистка и резка: гидромеханическая очистка котлов, гидроабразивная резка камня.
Ремонт и запчасти для установок насосных УН
Ремонтопригодность — одно из ключевых преимуществ серии. Чаще всего требуют замены уплотнительные элементы (манжеты, сальники), плунжерные пары, клапаны и подшипниковые узлы. Компания Гидротех предлагает полный спектр запасных частей и ремкомплектов для установок насосных УН, что позволяет быстро восстановить работоспособность агрегата и минимизировать простой.
Условное обозначение моделей установок насосных УН
Маркировка моделей серии УН имеет четкую структуру: УН XYZ/ABC.
УН — установка насосная.
XYZ — цифровое значение номинальной подачи в литрах в минуту (например, 63, 100, 200).
ABC — цифровое значение номинального давления на выходе в мегапаскалях (например, 160, 200, 250, 320).
Таким образом, модель УН100/320 расшифровывается как установка насосная с номинальной подачей 100 л/мин и номинальным давлением 32 МПа.
Как заказать установку насосную УН в Казахстане
Для заказа установки насосной УН63, УН100 или УН200, а также для получения детальной консультации по подбору модели, обратитесь к специалистам компании Гидротех через сайт gidro777.kz или по телефону. Вы можете указать требуемую модель, параметры рабочей среды и условия подключения. Наши инженеры помогут подобрать оптимальную установку насосную УН для ваших задач.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию установки насосной УН для своего оборудования?Выбор зависит от двух основных параметров вашей гидросистемы: требуемого рабочего давления (в МПа) и расхода жидкости (производительности в л/мин). Сопоставьте эти значения с характеристиками из таблицы выше. Также важно учесть тип рабочей жидкости (масло, вода, эмульсия) и условия эксплуатации.
Какие сроки поставки и доставки установок насосных УН в города Казахстана?Компания Гидротех осуществляет быструю доставку установок насосных УН со склада в Костанае во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки зависят от удаленности города и наличия модели на складе, обычно составляя от 3 до 10 рабочих дней.
Какие основные условия эксплуатации необходимо соблюдать для установок насосных УН?Ключевые условия: использование рабочей жидкости, соответствующей паспортным данным (pH, вязкость, чистота), поддержание рекомендуемого давления на входе (не менее 0,015 МПа разрежения), обеспечение качественного электропитания двигателя, регулярное техническое обслуживание (смазка, контроль уплотнений).
Установки насосные УН совместимы с существующим гидравлическим оборудованием отечественного и импортного производства?Да, универсальность подключения — одно из достоинств серии. Установка насосная УН может быть интегрирована в большинство гидравлических систем через стандартные фланцевые или резьбовые соединения. При необходимости наши специалисты помогут с адаптацией схемы подключения.
Поставка установок насосных УН по Казахстану и СНГ
Компания Гидротех, являясь ведущим поставщиком промышленного гидравлического оборудования в Актау, гарантирует качество, надежность и оперативные сроки поставки насосных установок серии УН по всей территории Казахстана и в страны Содружества Независимых Государств. Мы не просто продаем оборудование, а предоставляем комплексные решения для модернизации и поддержки вашего производства. Обращайтесь, и установка насосная УН63, УН100 или УН200 станет надежным звеном в вашей технологической цепи!
