Насосы кулачковые С23, БС23, С13, 11

Код ТН ВЭД 8413 60 310 0

Насосы кулачковые С23, БС23, С13, 11 – надежность для сложных сред

На казахстанском рынке промышленного оборудования особая ниша отведена узкоспециализированным агрегатам для работы с густыми и загрязненными средами. Именно такими являются серии кулачковых насосов С23, БС23, С13 и 11. Это проверенные временем решения для систем смазки, транспортировки пластичных смазок, вязких масел и жидкостей с механическими включениями. Надежность, простота конструкции и способность работать в широком диапазоне температур делают эти насосы кулачковые незаменимыми на металлургических, горно-обогатительных предприятиях, в тяжелом машиностроении Казахстана. Бренд Гидротех предлагает полный спектр данных моделей с доставкой во все регионы страны.

Описание и назначение насосов

Основное назначение насосов кулачковых серий С23, БС23, С13, 11 – это создание давления и подача неоднородных рабочих сред в системы централизованной смазки промышленного оборудования. Они успешно перекачивают как жидкие смазочные материалы (индустриальные масла), так и плотные пластичные смазки типа «Солидол». Конструктивно это поршневые насосы с механическим приводом, где возвратно-поступательное движение плунжера обеспечивается вращением кулачкового вала. Такой принцип работы гарантирует стабильную производительность даже при высоком сопротивлении линии нагнетания.

Собрались как-то на заводе кулачковый насос, шестеренчатый насос и центробежный. Начали спорить, кто важнее. Кулачковый насос С23 говорит: «Вы все хорошо, но когда дело доходит до густой смазки с песком – это только мне под силу, шерик!»

Технические характеристики и модельный ряд

Серии насосов кулачковых С23, БС23, С13, 11 представлены широким типоразмерным рядом, что позволяет подобрать агрегат под конкретные задачи по расходу и давлению. Ключевым отличием моделей С23 и БС23 является тип крепления: «С» – насосы на кронштейне, «БС» – насосы на лапах. Цифры в индексе (31, 32, 33, 34) указывают на типоразмер и диаметр плунжера. Модели с префиксом «II» (например, IIC23-33) оснащены плунжером с роликом, что снижает износ при высоких частотах работы.

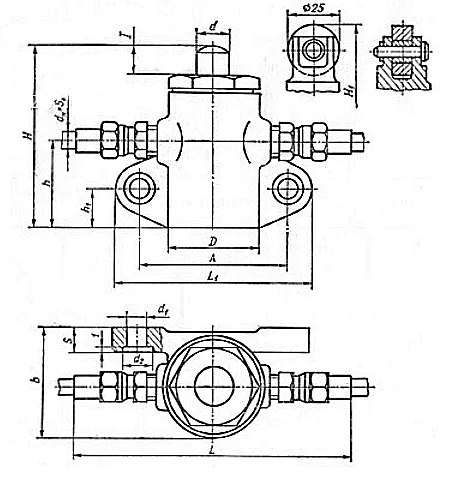

Габаритный чертеж насоса кулачкового С23 на кронштейне, вид сбоку.

Насосы серии С13 и 11

Помимо популярных С23 и БС23, в ассортименте представлены более компактные насосы кулачковые серии С13 (обозначаемые часто как 11, 21, 31, 32, 41, 42 по ГОСТ 22918-78). Они имеют аналогичный принцип действия, но отличаются габаритами, массой и присоединительными размерами, что позволяет интегрировать их в оборудование с ограниченным монтажным пространством.

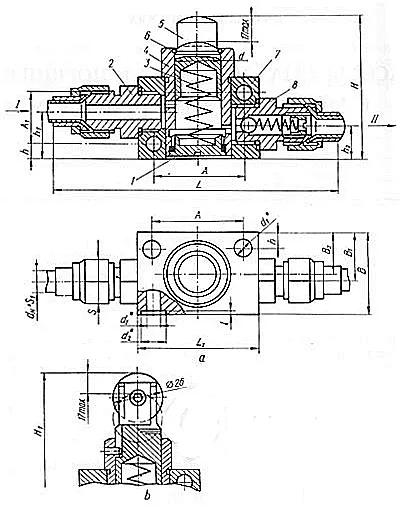

Конструктивная схема насоса кулачкового серии 11: А – с поршнем без ролика; Б – с поршнем с роликом.

Принцип работы и конструктивные особенности

Насосы кулачковые работают по объемному принципу. Вращение приводного вала с эксцентриком (кулачком) преобразуется в возвратно-поступательное движение плунжера (поршня). При движении плунжера назад в рабочей полости создается разрежение, открывается всасывающий клапан, и полость заполняется смазкой. При движении вперед давление возрастает, всасывающий клапан закрывается, открывается нагнетательный, и смазка выталкивается в напорную магистраль. Простота этой схемы обеспечивает долгий срок службы даже в условиях загрязненной рабочей среды. Корпус насосов изготавливается из прочных сплавов, что важно для казахстанских предприятий с их жесткими условиями эксплуатации.

Температурный режим и срок службы

Одним из ключевых преимуществ кулачковых насосов С23, БС23, С13, 11 является широкий диапазон рабочих температур перекачиваемой среды – от +1°C до +500°C. Это позволяет использовать их как для обычных масел, так и для разогретых теплоносителей. Климатическое исполнение УХЛ4 гарантирует стабильную работу при температуре окружающей среды от +1°C до +40°C и влажности до 80%. При соблюдении условий эксплуатации, использовании рекомендуемых фильтров (тонкость фильтрации до 25 мкм для масел и до 100 мкм для пластичных смазок) и своевременном обслуживании, срок службы данных насосов кулачковых исчисляется годами.

Область применения в Казахстане

В Казахстане насосы кулачковые нашли широкое применение в базовых отраслях промышленности. Их устанавливают на:

Горно-обогатительные комбинаты: для систем смазки дробилок, мельниц, конвейеров.
Металлургические заводы: смазка подшипников прокатных станов, шлаковых машин.
Машиностроительные предприятия: как часть гидравлических и смазочных систем тяжелых станков и прессов.
Энергетика: подача густых смазок к узлам турбин и вспомогательного оборудования.
Железнодорожный транспорт: системы смазки букс вагонов (депо).

Запасные части и ремонт

Наиболее подверженными износу в кулачковых насосах являются плунжеры (поршни), уплотнительные кольца, клапаны (всасывающий и нагнетательный) и пружины. Бренд Гидротех поставляет полные ремкомплекты для серий С23, БС23, С13, 11. Стандартный комплект для замены часто включает:

Габаритные размеры и вес

Габариты и масса насосов кулачковых варьируются в зависимости от типоразмера. Для серий С23/БС23 характерна масса от 0.6 кг для моделей 31/32 до 1.2 кг для моделей 33/34. Более компактные насосы серии 11 весят около 0.4 кг.

Условное обозначение и примеры заказа

Понимание маркировки помогает точно определить нужную модель. Например, насос кулачковый БС23-34 расшифровывается так:
Б – исполнение на лапах (если «Б» нет – исполнение на кронштейне),
С23
3 – номер типоразмера группы (3 или 4 для более крупных),
4 – диаметр плунжера 25 мм (3 – 18 мм, 2 – 12 мм, 1 – 8 мм).
Префикс II указывает на исполнение плунжера с роликом.
Пример заказа для системы смазки прокатного стана: «Насос кулачковый БС23-34 с плунжером без ролика, 2 шт.». Консультанты Гидротех помогут сделать правильный выбор.

Часто задаваемые вопросы (FAQ)

Выбор зависит от способа установки на ваше оборудование. Модели С23 (на кронштейне) крепятся через фланец на вертикальную или горизонтальную поверхность. Модели БС23 (на лапах) устанавливаются на горизонтальную плоскость через отверстия в лапах. Технические характеристики, давление и производительность у аналогичных моделей (например, С23-34 и БС23-34) абсолютно одинаковы.

Самое важное – чистота перекачиваемой среды. Несмотря на устойчивость к включениям, наличие абразивных частиц ускоряет износ плунжера и клапанов. Обязательна установка фильтров на линии всасывания. Также важно соблюдать температурный режим окружающей среды (от +1°C до +40°C) и не превышать номинальное давление в 16 МПа (160 кгс/см²).

Поставщик Гидротех организует доставку со склада в Костанае в любой город Казахстана и страны СНГ. В крупные города, такие как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, возможна регулярная отгрузка транспортными компаниями. Срок поставки зависит от наличия модели на складе и обычно составляет от 3 до 10 рабочих дней.

Да, такая модернизация возможна. Фактически, модель IIC23-33 – это и есть С23-33 с плунжером роликового типа. Для замены потребуется плунжер в сборе с роликом, соответствующий типоразмеру. Это снизит трение и может повысить ресурс при высокочастотной работе. Рекомендуется проконсультироваться со специалистом.

Надежный поставщик в Казахстане

Бренд Гидротех, являясь прямым поставщиком промышленного оборудования в Казахстане, предлагает не только качественные насосы кулачковые С23, БС23, С13, 11, но и комплексную поддержку: помощь в подборе, гарантийное и послегарантийное обслуживание, поставку оригинальных запчастей. наш склад в Костанае позволяют быстро реагировать на запросы предприятий по всему Казахстану и странам СНГ. Для оформления заказа или получения консультации, свяжитесь с нами через раздел Контакты или заполните форму обратной связи на сайте.
