Надежная установка насосная УН63/160 для промышленности Казахстана
Профессиональная установка насосная УН63/160 является ключевым элементом надежных гидравлических контуров на предприятиях энергетики, машиностроения, нефтегазового сектора и лесопереработки. Устройство, известное своим прозвищем «Қазақстанның қатты жануары» (Надежный зверь Казахстана), спроектировано для создания и поддержания стабильного высокого давления рабочей жидкости. Основная задача установки насосной УН63/160 — обеспечивать безотказную подачу технической воды, минеральных масел или специальных эмульсий для гидравлического оборудования при любых производственных нагрузках.
Описание промышленной насосной установки
Установка насосная модели УН63/160 представляет собой полностью готовое к эксплуатации гидравлическое силовое устройство, собранное на единой раме. Ее миссия — стать основой или усилителем любого гидравлического контура, требующего точного контроля мощности и расхода. Конструкция идеально подходит для жестких условий эксплуатации на казахстанских предприятиях — от шахт Караганды до нефтеперерабатывающих заводов Атырау. Ее универсальность заключается в адаптации к различным типам рабочей среды, что делает насосную установку УН63/160 востребованной во всех отраслях промышленности.
| Параметр | Значение | Сипаттама |
|---|
| Масса (нетто) | 1410 кг | Салмақ (таза) |
| Габаритные размеры (Д×Ш×В) | 1500×800×1200 мм | Габариттік өлшемдері (Ұ×Е×Б) |
| Код ТН ВЭД | 8413.50.0000 | ТН ВЭД коды |
Коды соответствия систем безопасности: ГОСТ 12.2.096-2004 и ТР ТС 010/2011 («Машины и оборудование»).
На строительстве нового цеха мастер говорит молодому инженеру:
— Сынок, если хочешь, чтобы проект шел как по маслу, ставь установку насосную УН63/160. Она, как опытный аксакал, всегда держит слово и рабочее давление, никогда не подводит!
А в ответ слышит:
— Спасибо, ага. Но на выходные?
— На выходные? У нее ресурс 6000 часов! Какие выходные?
Технические характеристики УН63/160
Ключевые параметры установки насосной УН63/160 обеспечивают ту самую надежность, за которую ее ценят технологи. Ниже приведены основные эксплуатационные характеристики.
| Параметр, (шартты белгілер) | Значение, (мәні) |
|---|
| Рабочее давление, номинальное / максимальное | 16 МПа (160 бар) / до 17,5 МПа |
| Производительность (подача), номинальная | 67,7 ± 1,3 л/мин |
| Тип рабочей среды (жұмыс ортасының түрі) | Вода (pH 6–9.5), масла минеральные, эмульсии |
| Диапазон рабочих температур | от -20°C до +60°C |
| Присоединительные размеры (подключение) | Напорная/всасывающая линии: DN 40, DN 50 (фланцы по ГОСТ) |
| Давление всасывания, мин. / макс. | 0,015 МПа / 1,2 МПа |
| Давление в системе смазки, мин. / макс. | 0,1 МПа / 0,5 МПа |
| Средний расчетный ресурс (орташа ресурс) | 6000 часов |
| Электродвигатель (мощность, питание) | ~22 кВт, 380В, 50 Гц |
Как работает установка насосная УН63/160
Принцип работы установки насосной УН63/160 основан на объемном вытеснении жидкости. Вращение вала электродвигателя через муфту передается на роторный механизм (аксиально-плунжерный узел). Плунжеры, двигаясь в цилиндрах, попеременно создают зоны разрежения и сжатия, за счет чего происходит непрерывный забор жидкости с линии всасывания и ее нагнетание в напорную магистраль под высоким давлением. Встроенная автоматическая система смазки критически важных узлов (подшипников качения, уплотнений) обеспечивает минимальный износ и низкую вибрацию даже на предельных режимах. Таким образом, насосная установка УН63/160 обеспечивает стабильность потока, что напрямую влияет на точность работы всего управляемого гидрооборудования.
Эксплуатация в условиях Казахстана
Широкий температурный режим установки насосной УН63/160 (от -20°C до +60°C) специально адаптирован к континентальному климату нашей страны. Для сохранения ресурса в период зимних «суык күндер» предусмотрена возможность предпускового подогрева рабочей жидкости с помощью дополнительного контура. При соблюдении межсервисных интервалов, указанных в «өндірістік нұсқаулық» (инструкции по эксплуатации), общий срок службы агрегата достигает 8 лет. Для защиты от коррозии в условиях запыленности или агрессивных паров на казахстанских промплощадках корпусные детали имеют многослойное защитно-декоративное покрытие.
Где используется установка УН63/160
Установка насосная УН63/160 является основой для различных технологических процессов. В Казахстане ее применяют на следующем оборудовании и в отраслях:
Гидравлические прессы. Кузнечно-штамповочные, брикетировочные, для производства строительных материалов (плит) в Павлодаре и Усть-Каменогорске.
Машины литья под давлением (ЛПД). На заводах по производству пластиковых изделий и деталей.
Установки гидроабразивной резки. Для точной резки гранита, мрамора и металла на камнеобрабатывающих предприятиях.
Промывочные и очистные комплексы. «Құдықтарды тазалау жабдықтары» — оборудование для очистки нефтяных резервуаров, скважин и магистралей в Западном Казахстане.
Судоремонтные доки. Системы подводной очистки корпусов судов на Каспии.
Испытательные стенды. Для проверки гидравлических компонентов, трубопроводов арматуры.
Расшифровка маркировки и комплект поставки
Модель обозначается как УН63/160-Гидротех-01.
УН — Установка Насосная.
63 — номинальная производительность, л/мин (~63 л/мин).
160 — номинальное рабочее давление, умноженное на 10 (16,0 МПа).
Гидротех — торговая марка производителя.
01 — модификация исполнения (стандарт, климатическое исполнение).
Поставляется установка насосная УН63/160 в полной заводской комплектации: насосный агрегат на раме с двигателем, основной трубопровод с запорной арматурой, щит управления и защиты, комплект ЗИП (запасных частей, инструментов и принадлежностей), техническая документация на русском и казахском языках.
| Наименование запчасти в ремкомплекте | Код детали (үлгі) |
|---|
| Комплект уплотнений вала (ротора) | УН63-101 |
| Прокладки фланцевые (комплект) | УН63-202 |
| Фильтр-элемент всасывающего фильтра | ФВ-40 |
| Кронштейн крепления | УН63-005 |
Габариты и варианты подключения

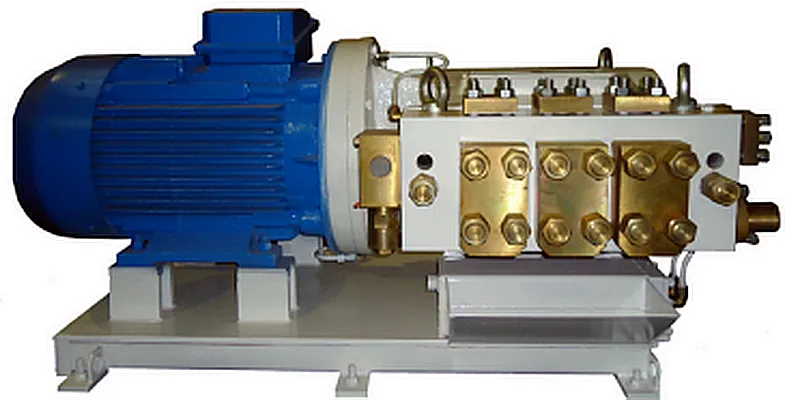

Общий вид и основные размеры установки насосной УН63/160. Компактная компоновка облегчает монтаж в условиях ограниченного пространства машинных залов.

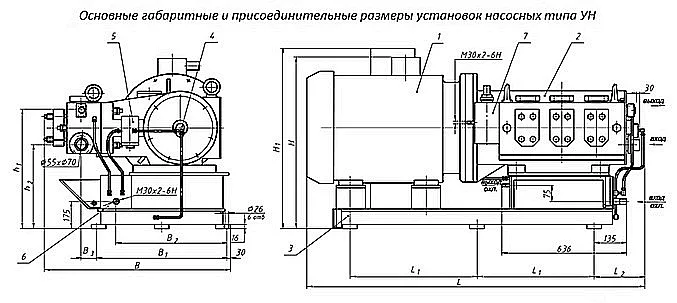

Детальная схема присоединительных портов для всасывающего и напорного трубопроводов. Обратите внимание на расположение и тип фланцевого соединения для интеграции в вашу систему.
Практические примеры применения
Компания из Актобе, занимающаяся переработкой металлолома, внедрила мощную установку насосную УН63/160 в гидросистему нового пакетировочного пресса. Результатом стала стабильная работа под высокой нагрузкой и сокращение цикла прессования на 15%, что увеличило общую производительность линии.
На одном из машиностроительных заводов в Караганде гидравлическая насосная установка УН63/160 была установлена на модернизированный участок обработки деталей. Благодаря ее высокой производительности и надежности, удалось отказаться от двух менее мощных агрегатов, сократив расходы на обслуживание и энергопотребление.
Часто задаваемые вопросы (Жиі қойылатын сұрақтар)
Сұрақ: Какая модификация установки насосной УН63/160 нужна для работы на улице в зимних условиях?
Жауабы: Для эксплуатации в неотапливаемых помещениях или под навесом рекомендуется заказывать исполнение с индексом «ХЛ» (холодный климат). Оно включает утепленный шкаф управления, морозостойкие уплотнения и греющий кабель для магистралей. Обсудите это с нашим инженером при оформлении заказа.
Сұрақ: Каковы сроки поставки установки насосной УН63/160 в города Казахстана?
Жауабы: Стандартные модели доступны на складе в Костанае с готовностью к отгрузке в течение 3-5 рабочих дней. Доставка автотранспортом в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 2 до 7 дней в зависимости от расстояния.
Сұрақ: Можно ли интегрировать старую насосную установку УН63/160 в новую систему с цифровым управлением?
Жауабы: Да, это возможно. Наши специалисты могут предложить решение по модернизации — замену стандартного щита управления на современный контроллер с возможностью подключения к АСУ ТП. Проводится полный аудит совместимости.
Сұрақ: Что входит в гарантийное и постгарантийное обслуживание?
Жауабы: Гарантия от производителя «Гидротех» составляет 3 года или 3000 моточасов. В течение этого срока мы устраняем любые заводские дефекты. После гарантии вы можете заключить договор на техническое обслуживание (ТО), включающий плановые осмотры, замену расходников и оперативный выезд специалиста при неисправностях.
«Гидротех» — ваш надежный партнер в Казахстане и СНГ
Компания «Гидротех» является официальным поставщиком и сервисным партнером завода-изготовителя промышленного гидравлического оборудования на территории Казахстана. Наш центральный склад и инженерная служба расположены в Костанае, что позволяет оперативно реагировать на запросы клиентов по всему региону. Мы не просто продаем оборудование, а предлагаем комплексные решения: помощь в подборе, монтажный и пусконаладочный надзор, обучение персонала, обеспечение запчастями на весь жизненный цикл установки насосной УН63/160. Организуем доставку в любой город Казахстана, а также в страны СНГ — Россию, Узбекистан, Кыргызстан, Таджикистан. Для консультации или оформления заказа свяжитесь с нами через форму на сайте https://gidro777.kz/ или перейдите в раздел Контакты. Доверьте гидравлику профессионалам!
