Концепция и назначение станции смазки СН5М 31-12 и 32-12
В условиях современного промышленного производства, где надежность каждой единицы оборудования критически важна, станция смазки СН5М 31-12 и ее аналог станция смазки СН5М 32-12 выступают в роли высокоточных систем централизованной подачи смазочных материалов. Эти модели предназначены для обслуживания множества узлов трения на одном агрегате, обеспечивая стабильную и дозированную подачу масла под высоким рабочим давлением. Станция смазки СН5М является незаменимым компонентом для поддержания бесперебойной работы гидравлических прессов, металлообрабатывающих станков, компрессоров и конвейерных линий, особенно в отраслях с высоким уровнем вибрации и нагрузок.
Технические параметры, размеры и классификация
Обе модели, станция смазки СН5М 31-12 и станция смазки СН5М 32-12, обладают рядом схожих технических характеристик, но отличаются типом привода и некоторыми динамическими параметрами. Оборудование рассчитано на работу в закрытых помещениях с температурой окружающей среды от +1°С до +55°С, что соответствует климатическим условиям большинства регионов Казахстана. Ключевым требованием к рабочей среде является класс чистоты масла не ниже 12 по ГОСТ 17216.
| Параметр | СН5М 31-12-Х | СН5М 32-12-Х |
|---|
| Количество отводов (точек подачи) | 12 | 12 |
| Рабочее давление, макс. | 10 МПа (100 бар) |
| Вместимость гидравлического бака | 10 дм³ (литров) |
| Диапазон температур эксплуатации | от +1°C до +55°C |
| Тип рабочей среды | Индустриальные масла, вязкость 10-1500 мм²/с |
| Тип привода | Редукторный (механический) | Электрический |
| Передаточное отношение | 1:80 | 1:160 |
| Потребляемая мощность | 0,09 кВт |
| Габаритные размеры (Д×Ш×В) | 420×280×250 мм |
| Масса | 27 кг | 31 кг |
| Код ТН ВЭД | 8413.70.900 |
| Климатическое исполнение | УХЛ4 (для умеренного климата) |
Станция смазки СН5М 31-12 и станция смазки СН5М 32-12 соответствуют требованиям технических регламентов ТР ТС 010/2011 «О безопасности машин и оборудования», а также ГОСТ 3564-84.
Жұмысшы механик досына: «Біздің жаңа станция смазки СН5М 32-12 қалтқысыз жұмыс істейді!» – «Сонда оны Бәйтеректің тіс кремі ретінде пайдалануға бола ма?»
Как работает станция смазки СН5М?
Принцип работы станции смазки СН5М 31-12 и станции смазки СН5М 32-12 базируется на преобразовании вращательного движения привода в поступательное движение плунжеров насосных секций. Вращение от редукторного или электрического привода передается на кулачковый вал. Кулачки, воздействуя на плунжеры, создают давление в системе, нагнетая смазочный материал из общего бака в 12 независимых магистралей. Объем подачи на каждый отвод можно индивидуально регулировать, изменяя ход соответствующего плунжера. Такая конструкция обеспечивает высокую точность дозирования и позволяет подключать к одной станции смазки СН5М до нескольких десятков точек трения на сложном промышленном оборудовании.
Условия эксплуатации и ресурс
Для обеспечения максимального срока службы, который для станции смазки СН5М 31-12 и станции смазки СН5М 32-12 составляет до 8 лет, необходимо строго соблюдать регламент температурного режима и технического обслуживания. Оборудование предназначено для эксплуатации в диапазоне от +1°С до +55°С. Рекомендуемый интервал проведения ТО – каждые 6 месяцев. Регулярная проверка уровня и чистоты масла, а также состояния фильтров (при их наличии), гарантирует стабильную производительность и защищает дорогостоящие узлы основного оборудования от износа.
Сфера применения в промышленности Казахстана
Станция смазки СН5М 31-12 и станция смазки СН5М 32-12 находят широкое применение на различных промышленных предприятиях Казахстана. Они устанавливаются на:
- Гидравлические прессы и ковочные молоты.
- Металлорежущие станки (токарные, фрезерные, шлифовальные).
- Компрессорные станции и промышленные вентиляторы.
- Конвейерные системы и транспортеры горно-обогатительных комбинатов.
- Оборудование нефтегазовой отрасли (насосы, задвижки).
Особенно востребована станция смазки СН5М в автомобильной промышленности и металлургии, где требуется надежная смазка множества узлов подшипников качения и скольжения, направляющих и зубчатых передач.
Расшифровка условного обозначения
Маркировка станций раскрывает их основные конструктивные особенности:
- СН5М – серия станций смазки с кулачковым приводом.
- 31 / 32 – первая цифра «3» указывает на приводной узел (3 – редукторный, 4 – электрический, в обозначении модели это вторая цифра «1» или «2»). Вторая цифра «1» или «2» обозначает исполнение (например, расположение относительно контроля подачи).
- 12 – количество отводов (точек подачи смазки).
- Х – климатическое исполнение и категория размещения (УХЛ4 – для умеренного и холодного климата, категория 4 по ГОСТ 15150).
Пример полного обозначения для заказа: СН5М-31-12-0 УХЛ4 или СН5М-32-12-0 УХЛ4, где «0» может обозначать дополнительные модификации.
Габаритные и присоединительные размеры

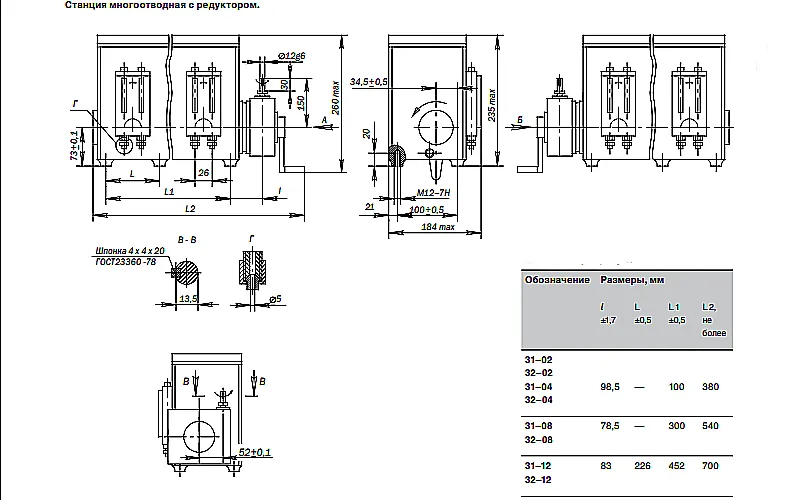

Чертеж станции смазки СН5М 31-12 и 32-12 показывает основные монтажные размеры. Станция имеет фланцевое присоединение диаметром 40 мм и крепежные отверстия под болты М12. В базовой комплектации поставляется с паспортом и подробной гидравлической схемой подключения, что упрощает монтаж и интеграцию в существующую систему.
Как заказать станцию смазки СН5М 31-12 или 32-12?
Для оформления заказа на станцию смазки СН5М 31-12 или станцию смазки СН5М 32-12 необходимо указать точную модель и климатическое исполнение. Например:
- Для редукторного привода: СН5М-31-12-0 УХЛ4.
- Для электрического привода: СН5М-32-12-0 УХЛ4.
Наши специалисты всегда готовы помочь с выбором модификации, исходя из параметров вашего оборудования, типа рабочей среды и условий эксплуатации. Оформить заявку можно прямо на сайте, связавшись с менеджером через форму обратной связи, либо по телефону.
Вопросы и ответы о станции смазки СН5М
В: Какую модель выбрать – СН5М 31-12 или 32-12?
О: Выбор зависит от особенностей вашего оборудования. Станция смазки СН5М 31-12 с редукторным приводом (1:80) интегрируется в механические передачи машины. Станция смазки СН5М 32-12 с электроприводом (1:160) является автономным агрегатом, управляемым от электрической сети. Обе имеют 12 отводов и одинаковую производительность.
В: Какое масло можно заливать в станцию?
О: Подходят индустриальные масла с кинематической вязкостью в диапазоне 10-1500 мм²/с при температуре +40°C. Класс чистоты масла должен быть не ниже 12 по ГОСТ 17216. Мы рекомендуем использовать качественные масла, соответствующие климатическим условиям Казахстана.
В: Какой срок службы у станции и есть ли запчасти?
О: Срок службы при соблюдении регламента ТО – до 8 лет. Чаще всего требуют замены изнашиваемые детали, такие как уплотнительные манжеты плунжеров, сальники приводного вала, а также шестерни редуктора (для модели 31-12). Мы держим на складе ремкомплекты и основные запчасти для оперативного сервиса.
В: Как осуществляется доставка по Казахстану и каковы сроки?
О: Мы осуществляем доставку станций смазки СН5М во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки поставки зависят от региона и составляют от 3 до 7 рабочих дней. Точную стоимость и сроки доставки уточняйте у менеджера.
Преимущества работы с нами
Выбирая станцию смазки СН5М 31-12 или 32-12 у компании «Гидротех», вы получаете не просто оборудование, а надежного партнера в сфере промышленной гидравлики Казахстана. Наши станции проходят полный цикл предпродажного контроля, сертифицированы и сопровождаются всей необходимой документацией на русском и казахском языках. Мы предоставляем гарантию 24 месяца и комплексное сервисное обслуживание. Собственный склад в Костанае позволяет нам оперативно реагировать на запросы клиентов со всех регионов страны. Для получения консультации и оформления заказа перейдите в раздел Контакты.
Надежная станция смазки СН5М – это инвестиция в стабильность вашего производства!
