Всестороннее описание и сфера применения станции смазки СН5М
Промышленная станция смазки СН5М представляет собой универсальное и надежное гидравлическое оборудование, разработанное для автоматизированной и дозированной подачи смазочного материала к множеству точек потребления. Ключевое преимущество данной многоотводной станции смазки заключается в ее высокой точности и стабильности работы под номинальным давлением до 10 МПа, что обеспечивает бесперебойную работу ответственных узлов трения в различных типах промышленного оборудования. Устройство станции смазки СН5М идеально подходит для внедрения в системы централизованной смазки станков, кузнечно-прессового оборудования, компрессоров и конвейерных линий. Эксплуатация разрешена в закрытых помещениях при температуре окружающего воздуха от +1°С до +55°С, что соответствует стандартным условиям большинства цехов и производственных площадок. Станция смазки работает со смазочными материалами кинематической вязкостью от 10 до 1500 мм²/с при классе чистоты масла не ниже 12 по ГОСТ 17216-71.
Габариты, вес и кодировка в таможенных документах
В зависимости от конфигурации и количества отводов, масса станции смазки СН5М варьируется в диапазоне от 8 до 26 килограмм. Основные габаритные размеры корпуса устройства составляют 320 мм в ширину, 240 мм в длину и 280 мм в высоту, что делает ее компактной для монтажа в ограниченном пространстве. Для целей таможенного оформления и внешнеэкономической деятельности используется Код ТН ВЭД 8413.70.90.00 (прочие гидравлические насосы). Оборудование полностью соответствует требованиям ГОСТ 3564-84 и предназначено для долговременной и надежной работы в составе промышленных систем смазки, известных в Казахстане под местным техническим термином – «майлау жүйелері».
| Модель / Параметр | Станция смазки СН5М 11-12 | Станция смазки СН5М 12-12 |
|---|
| Вместимость гидробака, дм³ | 10 | 10 |
| Примерный вес, кг | 22 | 24 |
| Общие габаритные размеры (Ш×Д×В), мм | 320×240×280 |
| Код ТН ВЭД | 8413.70.90.00 |
Жұмысшы станокқа: – Сенің жаңа станция смазки СН5М қандай?
Станок: – Менің «Гидрам» бар, ол майды уақытында жеткізеді! Бұл – дәлдік пен сенімділіктің кепілі!
Детальные технические характеристики оборудования
Каждая многоотводная станция смазки серии СН5М характеризуется набором строго заданных параметров, определяющих ее производительность, область применения и способ подключения. Наиболее распространены модели с 11 и 12 отводами. Принципиально важным является рабочее давление, достигающее 10 МПа, что позволяет преодолевать сопротивление в длинных смазочных линиях.
| Технический параметр | Значение для СН5М |
|---|
| Номинальное рабочее давление, МПа | 10 |
| Тип рабочей среды | Индустриальные масла и пластичные смазки (вязкость 10–1500 мм²/с) |
| Диапазон рабочих температур среды | до +80°C |
| Количество выходных отводов | 11 или 12 |
| Вместимость встроенного гидробака, дм³ (литров) | 10 |
| Тип привода | Свободный вал или качательный |
| Потребляемая мощность, кВт | 0,09 |
| Частота вращения приводного вала, с⁻¹ | 0,04 – 0,4 |
| Присоединительные размеры резьбы под крепеж | М10 |
| Масса станции, кг (в зависимости от модификации) | 22 – 26 |
Как работает станция смазки СН5М
Принцип действия станции смазки СН5М основывается на преобразовании вращательного движения приводного вала в возвратно-поступательное движение поршней насосных секций. Приводной вал, получающий вращение от основного оборудования (например, от вала станка), через систему кулачков поочередно приводит в действие поршни. Каждый поршень, совершая рабочий ход, забирает определенную порцию смазочного материала из общего корпуса-резервуара и нагнетает ее под давлением в свою индивидуальную магистраль к точке смазки. Объем подачи легко регулируется изменением частоты вращения вала в указанном диапазоне. Для защиты системы от загрязнений станция смазки оснащена воздушным и заливным фильтрами.
Диапазон температур и гарантированный ресурс
Оборудование рассчитано на длительную эксплуатацию в умеренном климатическом исполнении УХЛ4. Температурный режим окружающей среды строго ограничен: от +1°С до +55°С. Сам смазочный материал внутри системы может нагреваться до +80°С без потери функциональности устройства. При соблюдении регламента технического обслуживания, использовании рекомендуемых смазок и эксплуатации в штатных условиях, станция смазки СН5М гарантированно отрабатывает срок службы не менее 10 лет. Все изделия проходят стопроцентный контроль на заводе-изготовителе.
Оборудование, на котором используется станция смазки
Данная многоотводная станция смазки является сердцем системы централизованной смазки на множестве типов промышленного оборудования. Чаще всего ее применяют на:
- Металлорежущих станках всех типов (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовом оборудовании (кривошипные и гидравлические прессы).
- Компрессорных установках различной мощности.
- Конвейерных и транспортерных системах.
- Оборудовании для производства строительных материалов.
Устройство совместимо с системами централизованной нагнетательной смазки (ЦНС) и гидромеханических приводов (ГМП), широко распространенными на предприятиях машиностроения, металлургии и энергетики Казахстана.
Расшифровка условного обозначения модели
Чтобы правильно выбрать и заказать нужную модификацию, необходимо понимать её шифр. Рассмотрим на примере СН5М 11-12-1 УХЛ4:
СН – Станция Нагнетательная.
5 – Типоразмер.
М – Модернизированная.
Первый знак «1» (после пробела) – тип привода (1 – свободный вал).
Второй знак «1» – расположение привода относительно смотрящего (1 – справа).
Знаки «12» после дефиса – количество отводов (в данном случае 12).
Последняя цифра «1» перед климатикой – позиция выходного вала.
УХЛ4 – климатическое исполнение для умеренно-холодного климата, категория размещения 4 (в отапливаемых помещениях).
Габаритные и присоединительные размеры для монтажа
Правильный монтаж станции смазки СН5М требует точного знания её установочных размеров и точек крепления.

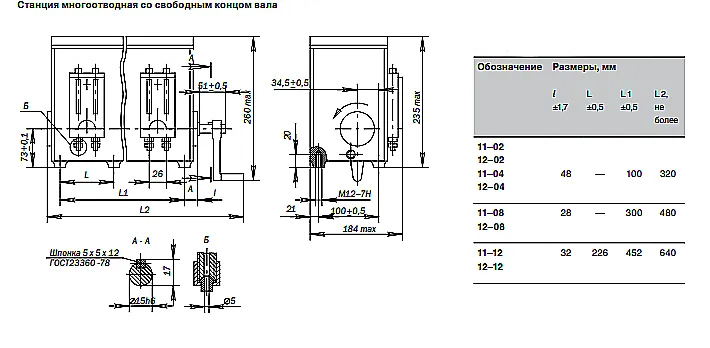

Изображение: Чертеж с габаритными размерами и разметкой монтажных отверстий станции смазки Гидротех СН5М.
Основные монтажные параметры: расстояние между осями отводов стандартно составляет 35 мм. Для крепления корпуса к станине оборудования используются отверстия под резьбу М10. Все размеры выдерживаются с высокой точностью на производстве для обеспечения простой и быстрой установки.
Ремонтный комплект и часто заменяемые элементы
При интенсивной эксплуатации наиболее подвержены износу уплотнительные элементы и подвижные части насосных секций. Для быстрого восстановления работоспособности станции смазки рекомендуется иметь в запасе ремкомплект, который может включать:
- Комплект уплотнительных манжет и колец для поршней.
- Комплект пружин возврата поршней.
- Ремкомплект фильтров (воздушного и заливного).
- Сменные клапаны (нагнетательные и распределительные).
Все запчасти доступны для заказа отдельно через наш сервис.
Типовые примеры оформления заказа
Для металлообрабатывающего цеха в Астане была поставлена партия из 5 единиц станции смазки СН5М 11-12 для оснащения парка токарных станков. Предприятие в Шымкенте заказало 3 станции модели СН5М 12-12 для модернизации прессового участка. Наш специалист всегда готов помочь с подбором модели под ваше оборудование и организовать оперативную поставку в любой регион Казахстана и СНГ.
Доставка станций смазки по Казахстану и странам СНГ
Бренд Гидротех осуществляет прямые поставки промышленного оборудования, включая станцию смазки СН5М, во все крупные города Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие населенные пункты. Мы также доставляем заказы в страны СНГ: Россию, Беларусь, Узбекистан, Кыргызстан и Армению. Сроки доставки по Казахстану составляют 3-7 рабочих дней, в зависимости от удаленности региона. Весь товар поставляется в заводской упаковке с полным комплектом документации. По всем вопросам доставки и условиям сотрудничества обращайтесь в раздел Контакты.
Ответы на частые вопросы (AQAP)
1. Как выбрать между моделью СН5М 11-12 и СН5М 12-12?
Основное отличие — количество выходных отводов: 11 или 12 соответственно. Выбор зависит от количества точек смазки на вашем оборудовании. Если точек 12, нужна модель 12-12. Для 11 точек — 11-12. Наши инженеры готовы помочь с расчетом.
2. Каковы сроки поставки станции смазки в мой город?
Для основных городов Казахстана (Астана, Алматы) срок поставки со склада составляет 1-3 дня. В другие регионы доставка занимает 3-7 рабочих дней в зависимости от логистики. Подробнее уточняйте у менеджера.
3. Можно ли использовать станцию СН5М с пластичной смазкой (солидолом)?
Да, станция смазки СН5М рассчитана на работу с пластичными смазками при условии, что их кинематическая вязкость соответствует диапазону 10–1500 мм²/с. Рекомендуется использовать смазки, одобренные производителем оборудования.
4. Осуществляете ли вы шеф-монтаж и пусконаладку?
Да, компания Гидротех предоставляет услуги по шеф-монтажу, подключению и пусконаладке станций смазки на территории Казахстана. Данная услуга согласовывается индивидуально при заключении договора поставки.
Выбирая станцию смазки СН5М от бренда Гидротех, вы приобретаете не просто оборудование, а надежного партнера для вашего производства. Наша продукция, поставляемая со склада в Костанае и напрямую от производителя, гарантирует бесперебойную работу ваших станков и линий, снижая затраты на ремонты и простой. Обеспечьте свою технику качественной смазкой — закажите станцию СН5М с доставкой по всему Казахстану уже сегодня!
