Обзор серии смазочных станций И-СЭ (ИСЭ)
Смазочные станции И-СЭ (также встречается обозначение ИСЭ) представляют собой компактные, надежные агрегаты, спроектированные для работы в составе централизованных импульсных систем смазки с электроприводом. Основное назначение станций — создание и поддержание заданного давления жидкого смазочного материала для его подачи к импульсным смазочным питателям промышленного оборудования. Эти станции незаменимы на металлообрабатывающих, штамповочных и других предприятиях, где требуется точная, автоматизированная подача масла к узлам трения. В нашем каталоге представлены три основные модели смазочной станции И-СЭ, отличающиеся вместимостью бака и номинальной подачей: И-СЭ-2,5/0,5, И-СЭ-10/0,5 и И-СЭ-10/1,0. Каждая смазочная станция ИСЭ является ключевым узлом смазочной системы, обеспечивающим ее бесперебойную работу.

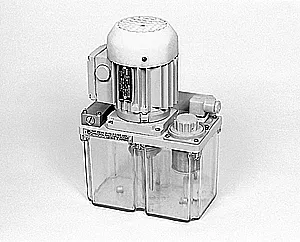

Внешний вид смазочной станции И-СЭ, показывающий компоновку бака, электродвигателя и насосного узла.
Шутка для инженера и сантехника: Работник в цехе жалуется другому: "Балансирую я тут всю смену, а система - ни в какую". Отвечает ему коллега: "А ты свою смазочную станцию ИСЭ отрегулируй, может, и баланс наладится, и настроение поднимется!"
Ключевые особенности и назначение
Смазочные станции серии И-СЭ разработаны для эксплуатации с чистыми минеральными маслами, кинематическая вязкость которых находится в широком диапазоне от 30 до 600 мм²/с. Важным требованием является класс чистоты масла — не ниже 14 по ГОСТ. Станции способны стабильно работать при температуре рабочей среды (масла) от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С, что покрывает большинство производственных условий в Казахстане. Оборудование выпускается в двух климатических исполнениях: УХЛ4 для регионов с умеренным климатом (включая всю территорию Казахстана) и О4.1 для тропических условий, что важно учитывать при поставках в южные регионы СНГ.
Основная область применения смазочных станций ИСЭ (И-СЭ) — комплектация прессов и другого кузнечно-прессового оборудования, например, знаменитых моделей КД2126К и КД2128К. Они обеспечивают цикличную, дозированную подачу смазки к направляющим ползуна, подшипникам эксцентрикового вала и другим ответственным узлам, продлевая их ресурс и предотвращая преждевременный износ.
Технические характеристики смазочной станции И-СЭ
В таблице ниже приведены сводные технические параметры для всего модельного ряда смазочных станций И-СЭ. Это позволяет наглядно сравнить производительность (подачу), вместимость и массу различных модификаций.
|
Параметр
|
Значение для смазочной станции
|
|
И-СЭ-2,5/0,5
|
И-СЭ-10/0,5
|
И-СЭ-10/1,0
|
|
Подача (номинальная), л/мин
|
0,5 ± 0,125
|
0,5 ± 0,125
|
1,0 ± 0,25
|
|
Объем резервуара (номинальный), дм³, не менее
|
2,5
|
10
|
10
|
|
Рабочее давление, МПа:
- номинальное
- предельное (max)
|
2,5
3,2
|
|
Давление срабатывания предохранительного клапана, МПа
|
3,0 ± 0,2
|
|
Давление настройки подпорного клапана, МПа
|
0,04 ± 0,02
|
|
Тип насосного агрегата
|
шестеренный насос
|
|
Мощность электродвигателя, кВт, не более
|
0,09
|
|
Масса станции (без масла), кг, не более
|
6,0
|
13,5
|
15,0
|
Примечание: Заявленные параметры смазочной станции ИСЭ обеспечиваются при работе на минеральном масле с вязкостью 100–150 мм²/с.

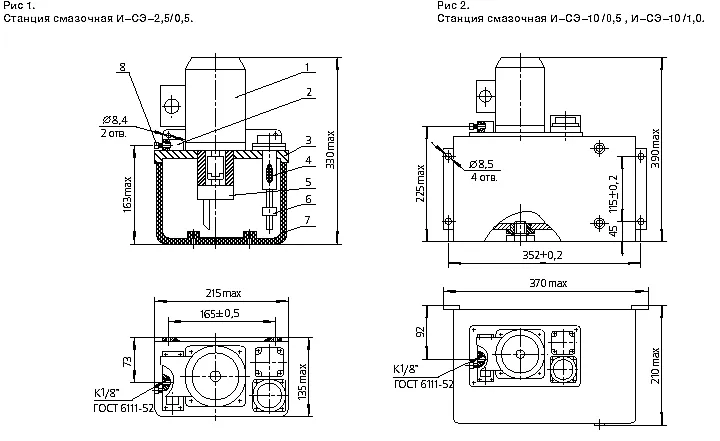

Габариты и масса станций И-СЭ
| Модель станции |
Вес, кг (без масла) |
Примечание по конструкции |
Код ТН ВЭД |
| И-СЭ-2,5/0,5 |
≈6.0 |
Малогабаритная модель с прозрачным пластиковым баком. Крепление за крышку. |
8413 81 100 0 |
| И-СЭ-10/0,5 |
≈13.5 |
Более вместительный металлический бак с маслоуказателями уровня. |
8413 81 100 0 |
| И-СЭ-10/1,0 |
≈15.0 |
Модель с увеличенной производительностью при том же объеме бака 10 л. |
8413 81 100 0 |
Устройство и принцип работы станций ИСЭ
Конструкция каждой смазочной станции И-СЭ (ИСЭ) модульная и включает в себя следующие основные компоненты:
1. Резервуар (бак). Для модели на 2,5 литра используется прозрачный пластиковый бак, что удобно для визуального контроля уровня масла. В модификациях на 10 литров применяется металлический бак, оснащенный указателями верхнего и нижнего уровня масла.
2. Насосная установка. Состоит из надежного шестеренного насоса, напрямую соединенного с маломощным электродвигателем (до 0,09 кВт). Именно этот узел создает необходимое рабочее давление в системе.
3. Клапанная коробка. Сердце смазочной станции ИСЭ, где расположены предохранительный и подпорный клапаны, а также дроссель для спуска воздуха при запуске.
4. Система контроля. Включает заливной фильтр с воздушным фильтром для очистки заливаемого масла и предотвращения попадания загрязнений, а также реле уровня для сигнализации о критическом снижении уровня смазки в баке.
Схематическое изображение работы клапанной коробки смазочной станции ИСЭ с обозначением каналов.
Алгоритм работы
При включении электродвигателя шестеренный насос забирает масло из бака и подает его во входной канал «А» клапанной коробки. Под давлением масла смещается поршень клапанного узла, который сначала перекрывает сливной канал «Б», а затем открывает путь маслу к выходному каналу «В», ведущему к напорной магистрали смазочной системы. Если давление в системе достигает уставки предохранительного клапана (настраивается в пределах 2,8–3,2 МПа), он открывается, и часть масла сбрасывается обратно в бак через канал «Г», защищая систему от перегрузок. После отключения двигателя пружина возвращает поршень в исходное положение, перекрывая подачу из насоса и соединяя выходную магистраль со сливом через подпорный клапан, что предотвращает возникновение остаточного давления.
Температурный режим и срок службы
Оптимальный температурный диапазон для работы смазочной станции ИСЭ лежит в пределах +1°С до +40°С окружающего воздуха. Рабочая среда (масло) должна иметь температуру от +5°С до +50°С. Использование в более холодных условиях возможно только при применении морозостойких масел соответствующей вязкости и, возможно, предварительного подогрева. Срок службы станции в значительной степени зависит от чистоты масла, соблюдения регламента технического обслуживания и своевременной замены фильтрующих элементов и изнашиваемых деталей. При правильной эксплуатации ресурс станции составляет многие годы.
Применение в системах смазки оборудования
Как уже отмечалось, основное применение смазочной станции ИСЭ — это оснащение импульсных систем смазки кузнечно-прессового оборудования в Казахстане. Например, в прессах моделей КД2126К и КД2128К она является центральным узлом, обеспечивающим цикличную смазку через каждые 500 ходов ползуна. Станция работает в связке с блоком управления, импульсными питателями, реле давления и сетью трубопроводов.
Система работает циклично: после включения и автоматической прокачки электродвигатель станции запускается, создавая давление, под действием которого срабатывают питатели. При достижении заданного давления (около 2,6 МПа) реле давления дает команду на остановку насоса и переход в режим паузы. Длительность паузы настраивается, что позволяет точно дозировать количество смазки. Наличие реле контроля уровня масла предотвращает работу при его отсутствии.
Расшифровка условного обозначения И-СЭ 2,5/0,5; И-СЭ 10/0,5; И-СЭ 10/1,0
Маркировка любой смазочной станции И-СЭ содержит всю необходимую информацию для ее идентификации. Рассмотрим структуру на примере полного обозначения для тропического исполнения:
И-СЭ–2,5/0,5 О4.1 ТУ2-053-1623-82
- И-СЭ — тип изделия: Импульсная Смазочная Электростанция.
- 2,5 — вместимость бака в дециметрах кубических (литрах).
- 0,5 — номинальная производительность (подача) в литрах в минуту.
- О4.1 — климатическое исполнение (для тропиков). Для Казахстана указывается УХЛ4.
- ТУ2-053-1623-82 — обозначение технических условий на изготовление.
Настройка и основные неисправности
Поставляемая нами смазочная станция ИСЭ уже настроена на заводе. Однако, при необходимости, давление предохранительного клапана может быть отрегулировано на месте. Для этого к выходному патрубку подключают заглушенную магистраль с контрольным манометром (0-6 МПа) и при работающем насосе регулируют винт в клапанной коробке. Подпорный клапан настраивается при неработающем двигателе.
В процессе эксплуатации могут возникнуть типовые неполадки. Их причины и способы устранения:
|
Неисправность
|
Вероятная причина
|
Решение
|
|
Слабое давление или его отсутствие |
Засорение разгрузочного или предохранительного клапана; воздух в клапанной коробке; износ уплотнений. |
Промыть клапанную коробку, стравить воздух через дроссель, заменить уплотнительные прокладки. |
|
Нарушена заводская настройка клапанов |
Сбита регулировка. |
Произвести повторную настройку предохранительного и подпорного клапанов по манометру. |
|
Не срабатывает сигнал низкого уровня масла |
Обрыв цепи датчика (геркона) или его поломка. |
Проверить целостность проводки, при необходимости заменить датчик уровня. |
Состав ремонтного комплекта
Чаще всего изнашивающимися элементами смазочной станции И-СЭ являются уплотнения и клапаны. Для обслуживания рекомендуется иметь в запасе:
- Комплект уплотнительных прокладок для клапанной коробки.
- Резиновые прокладки разгрузочного клапана.
- Шарик и пружину предохранительного клапана.
- Запасной датчик-геркон реле уровня.
- Сменный фильтрующий элемент для заливного фильтра.
Примеры корректного заказа
При оформлении заявки или запросе коммерческого предложения обязательно указывайте полную и корректную маркировку оборудования. Это гарантирует точность поставки.
Примеры:
- Смазочная станция И-СЭ-2,5/0,5 УХЛ4
- Смазочная станция И-СЭ-10/0,5 УХЛ4
- Смазочная станция И-СЭ-10/1,0 УХЛ4
Выбрать и оформить заказ на нужную модель смазочной станции ИСЭ можно на нашем сайте.
