Сепаратор Х43-45 магнитный

Сепаратор магнитный Х43-45 — это высокоэффективное устройство, предназначенное для непрерывной автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) на металлообрабатывающих предприятиях Казахстана. Конструкция прибора позволяет эффективно отделять мелкие магнитные частицы, смешанные с абразивом, что значительно продлевает срок службы дорогостоящих эмульсий и повышает качество обработки деталей.

Назначение и область применения магнитного сепаратора Х43-45

Магнитный сепаратор серии Х43, в том числе модель Х43-45, является незаменимым оборудованием для участков шлифовки, хонингования и других доводочных операций. Его основная задача — удалять из рабочей жидкости ферромагнитную стружку и пыль, образующиеся при работе абразивного инструмента. Применение сепаратора Х43-45 позволяет многократно использовать СОЖ, снижая затраты на технологические жидкости, а также защищает точные узлы станков от износа, вызванного механическими примесями. Устройство эффективно работает с водными эмульсиями на основе минеральных масел, а при определенных условиях может очищать синтетические и масляные жидкости.

Устройство и принцип работы

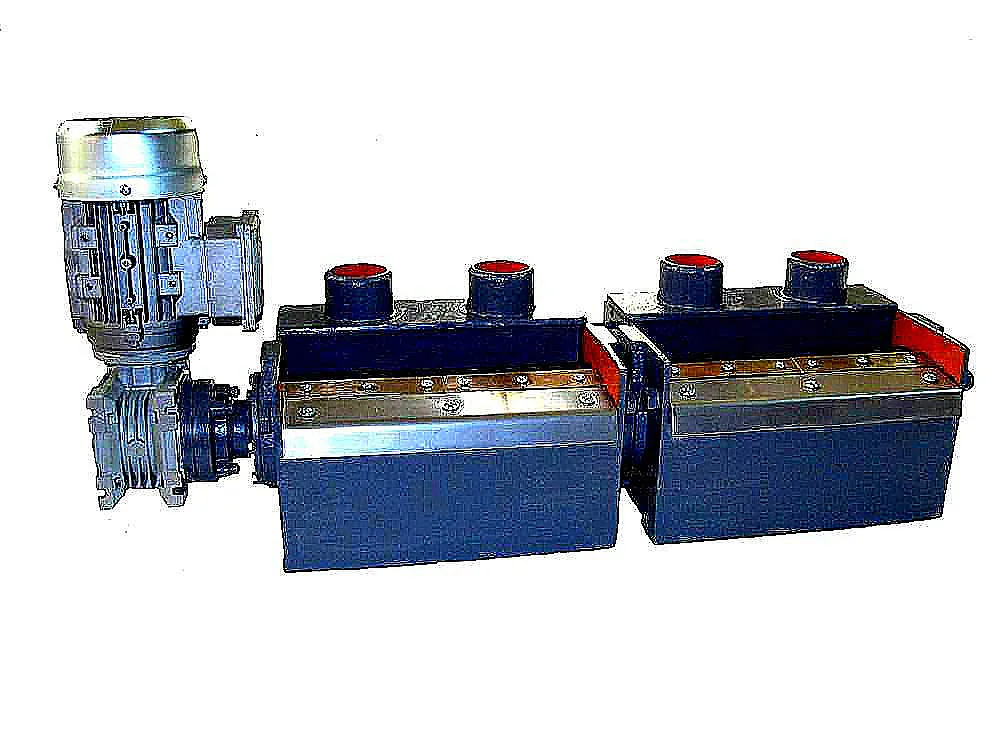

Сепаратор магнитный Х43-45 состоит из нескольких ключевых узлов: корпуса, вращающегося магнитного барабана из ферритобариевых магнитов, скребка для удаления осадка, регулирующей заслонки с пружинным механизмом, съемной крышки и привода на базе мотор-редуктора. Устройство поставляется в двух исполнениях: с правым или левым расположением привода, что удобно для интеграции в различные производственные линии.

Принцип работы основан на магнитной сепарации. Загрязненная жидкость подается во входное отверстие, проходит через зазор между корпусом и вращающимся магнитным барабаном. Магнитные частицы притягиваются к поверхности барабана, а очищенная СОЖ, минуя регулирующую заслонку, вытекает через выходное отверстие. Вращение барабана направлено против потока жидкости, что увеличивает эффективность улавливания. Накопившиеся на барабане частицы непрерывно снимаются неподвижным скребком и собираются в специальный отсек.

Технические характеристики и габариты

Сепараторы магнитные Х43 представлены тремя основными модификациями, различающимися по производительности и размерам. Модель Х43-45 является наиболее производительной в линейке. Все устройства предназначены для работы в диапазоне температур жидкости от +10°C до +55°C при температуре окружающей среды от +1°C до +40°C. Они не предназначены для работы во взрывоопасных средах и с агрессивными химическими веществами.

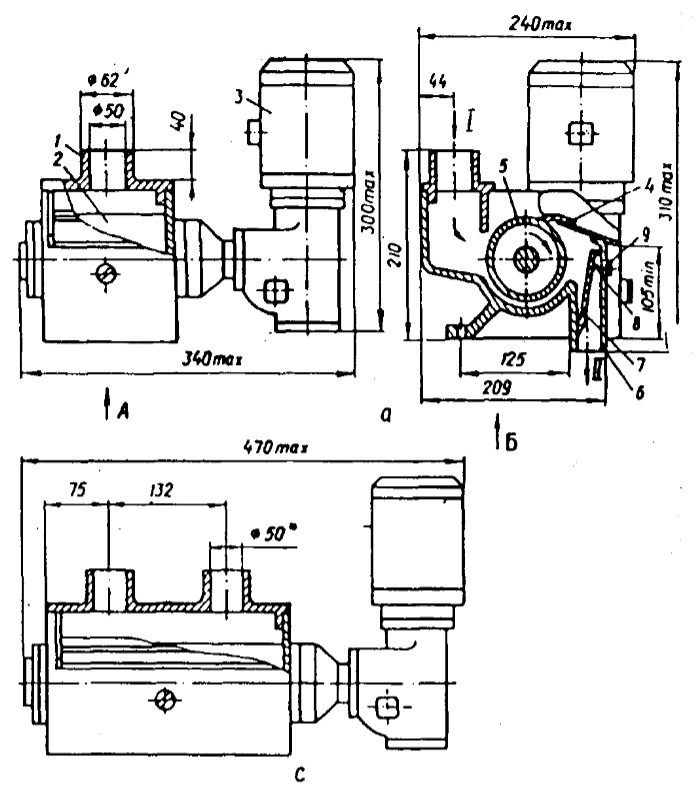

Габаритные и присоединительные размеры

Для корректного монтажа магнитного сепаратора Х43-45 и его аналогов важно учитывать ключевые монтажные размеры, которые варьируются в зависимости от модели и исполнения (левое/правое).

*Магнитные сепараторы левого исполнения имеют аналогичные размеры.

Эксплуатация, монтаж и техническое обслуживание

Для обеспечения долгого и бесперебойного срока службы сепаратора магнитного важно соблюдать правила монтажа и эксплуатации. При установке необходимо обеспечить уклон подводящей линии от станка к сепаратору не менее 5° для самотека жидкости. Устройство обязательно должно быть заземлено. Перед первым запуском редуктор заполняется специальной смазочной смесью (например, масло ИС-20 с 3% олеиновой кислоты). Масло в редукторе и подшипниках рекомендуется менять не реже одного раза в полгода.

Ключевые операции текущего обслуживания включают регулярную очистку скребка и магнитного барабана от шлама. При остановках более чем на 12 часов полная очистка обязательна. Раз в месяц необходима полная разгрузка и промывка сепаратора.

Ремкомплект и запасные части

Наиболее подверженными износу в сепараторе Х43-45 являются скребок, уплотнительные элементы и подшипниковые узлы. Рекомендуется иметь на складе сменный комплект для оперативного ремонта.

Примеры заказа и условные обозначения

При заказе через наш сайт Gidro777.kz или по телефону важно корректно указать модель и исполнение. Например, заказ на сепаратор магнитный Х43-45 с правым приводом будет иметь обозначение согласно документации. Наши менеджеры помогут подобрать нужную конфигурацию под ваш станок и тип СОЖ.

Алматыдағы цехта шлифовщик жұмысшысы менің сепаратор магнитный Х43-45-тің қасында отырған басқа жұмысшыға:
— Енді бұл сұйықты тазартатын аппаратты қойдық, алдындағыдай бәрі болақтанып жатпайды. Жасан құрылыс алаңында жүрсең де тазарасың!
(В цеху Алматы шлифовщик говорит коллеге у нового сепаратора магнитного: «Теперь поставили этот аппарат для очистки жидкости, не как раньше — все забивалось. Даже если будешь ходить по строительной площадке — очистишься!»)
