Магнитный сепаратор Х43-43 – это надежное и эффективное оборудование, предназначенное для непрерывной очистки смазочно-охлаждающих жидкостей (СОЖ) от ферромагнитных частиц в системах металлообрабатывающих станков. Использование такого сепаратора магнитного Х43-43 позволяет значительно продлить срок службы технологических жидкостей, повысить качество обработки деталей и защитить дорогостоящее оборудование от преждевременного износа.
Назначение и область применения сепаратора магнитного
Сепараторы магнитные Х43-43, Х43-44, Х43-45 предназначены для автоматической очистки водных эмульсий на основе минеральных масел от мелких магнитных частиц, часто смешанных с абразивными или иными немагнитными включениями. Их применение особенно критично на шлифовальных, хонинговальных и других доводочных станках, где рабочая среда интенсивно загрязняется продуктами износа.
Магнитный сепаратор Х43-43 обеспечивает высокую степень очистки, что напрямую влияет на чистоту обрабатываемой поверхности и ресурс абразивного инструмента. Установка сепаратора магнитного позволяет организовать замкнутый цикл использования СОЖ, снижая эксплуатационные расходы и минимизируя негативное воздействие на окружающую среду.
Устройство и принцип работы
Конструкция магнитного сепаратора Х43-43 включает в себя корпус, внутри которого вращается барабан, снабженный постоянными ферритобариевыми магнитами, мотора-редуктора, скребка для удаления осадка и регулирующей заслонки с пружинным механизмом, поддерживающей оптимальный уровень жидкости в корпусе.
Загрязненная жидкость поступает через входной патрубок, проходит в зазоре между корпусом и вращающимся магнитным барабаном. Ферромагнитные частицы притягиваются к поверхности барабана, который вращается против потока жидкости, что увеличивает эффективность очистки. Очищенная СОЖ, минуя заслонку, выходит через выходное отверстие. Накопившиеся на барабане частицы механически удаляются специальным скребком.

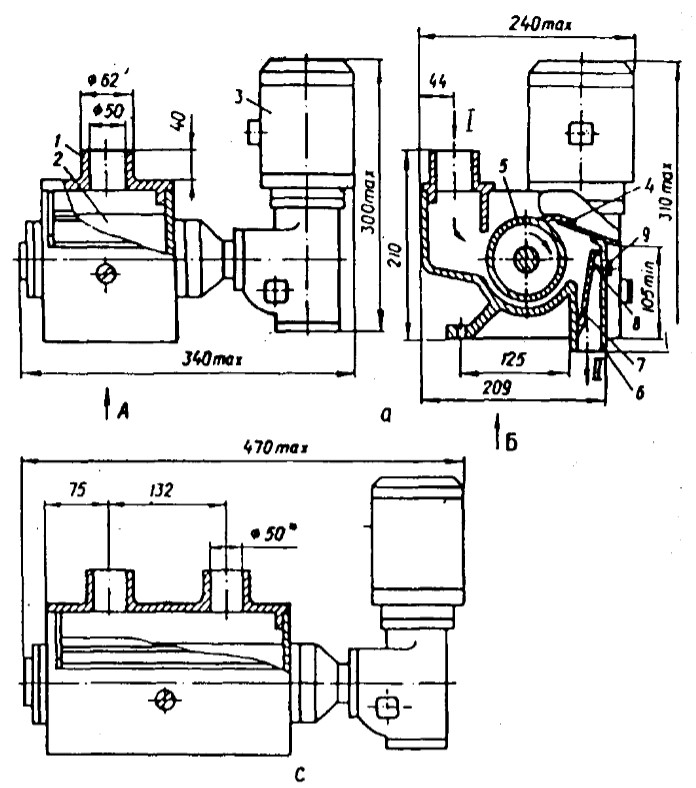

Схема устройства и подключения магнитного сепаратора Х43-43
Жұмыс барысында қазақстандық слесарь напарникина:
– Бұл сепаратор магнитный Х43-43 қандай да бір сиқырлы магнит болуы керек, ол темірді судан тазартады, бірақ менің ақшамды әкеле алмайды!
Технические характеристики магнитных сепараторов серии Х43
Серия представлена тремя моделями, отличающимися производительностью и габаритами. Все сепараторы магнитные этой линейки изготавливаются в двух исполнениях: с левым и правым расположением привода, что удобно для компоновки в условиях ограниченного пространства цеха.
Технические характеристики
Х43-43
Х43-44
Х43-45
Номинальная производительность (расход), л/мин
50
100
200
Рабочая среда
Водные эмульсии на минеральных маслах (96.5% воды + 3.5% эмульсола), синтетические и масляные СОЖ
Диапазон вязкости рабочей среды
От 1 мм²/с (для водных эмульсий) до 75 мм²/с (для масел)
Температура рабочей среды
От +10°C до +55°C
Температура окружающей среды
От +1°C до +40°C
Тип подключения
Резьбовое присоединение (размеры уточняются по исполнению)
Магнитный сепаратор Х43-45, установленный в технологической линии
Габаритные размеры и масса
Вес и габариты магнитного сепаратора являются важными параметрами при планировании установки. Модельный ряд предлагает решения для разных объемов перекачиваемой жидкости.
Модель
Габаритные размеры (Д x Ш x В), мм
Масса, кг
Код ТН ВЭД
Сепаратор магнитный Х43-43
340 x 240 x 310
20
8421 23 000 0
Сепаратор магнитный Х43-44
470 x 240 x 310
25
8421 23 000 0
Сепаратор магнитный Х43-45
730 x 240 x 310
40
8421 23 000 0
Присоединительные размеры
Для корректного монтажа и подключения к трубопроводу важно учитывать присоединительные размеры, которые варьируются в зависимости от модели и исполнения (левое/правое).
Обозначение модели
Присоединительные размеры, мм
Исполнение (по схеме)
L (макс.)
L1 (±0.6 мм)
X43-43-1
155
125
a (правое)
X43-43-1-1
b (левое)
X43-44-1
285
250
c (правое)
X43-44-1-1
d (левое)
X43-45-1
545
515
e (правое)
*Магнитные сепараторы левого исполнения имеют аналогичные размеры.
Эксплуатация, обслуживание и ремонт
Магнитный сепаратор Х43-43 рассчитан на долгий срок службы при соблюдении условий эксплуатации. Для обеспечения бесперебойной работы сепаратора магнитного необходимо:
Обеспечить уклон подводящего трубопровода от станка к сепаратору не менее 5° для свободного стока жидкости.
Исключить работу во взрывоопасной среде или в среде с едкими парами, разрушающими металлы и изоляцию.
Регулярно, не реже одного раза в месяц, производить полную очистку устройства от шлама.
Менять масло в редукторе и подшипниках каждые шесть месяцев.
При длительной остановке (более 12 часов) очищать магнитный барабан и скребок от накопившихся отложений.
Ключевыми элементами, требующими внимания, являются магнитный барабан (ферритобариевые магниты), скребок для очистки и мотор-редуктор. В стандартный ремонтный комплект обычно входят уплотнительные элементы, подшипники и крепеж.
Примеры заказа и применение в Казахстане
Для заказа сепаратора магнитного Х43-43 необходимо указать модель (Х43-43, Х43-44 или Х43-45) и требуемое исполнение привода (левое или правое). Например, «Сепаратор магнитный Х43-44, исполнение правое».
Данное оборудование широко используется на машиностроительных и ремонтных предприятиях Казахстана в Алматы, Астане, Караганде, Актобе, Павлодаре и Усть-Каменогорске, где ведется металлообработка с применением шлифовальных и доводочных операций.
Поставки по Казахстану и СНГ от бренда Гидротех
Компания Гидротех, являясь надежным поставщиком промышленного оборудования, осуществляет поставки сепараторов магнитных Х43-43 и других моделей серии по всей территории Республики Казахстан и в страны СНГ. Мы обеспечиваем оперативную доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Наш технический отдел готов оказать консультативную поддержку по подбору, установке и обслуживанию оборудования. Для получения коммерческого предложения или консультации перейдите в раздел Контакты или оставьте заявку на сайте.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель магнитного сепаратора Х43-43, Х43-44 или Х43-45?
Выбор модели зависит от расхода СОЖ в вашей системе. Х43-43 рассчитан на 50 л/мин, Х43-44 — на 100 л/мин, а Х43-45 — на 200 л/мин. Оцените производительность вашего насосного оборудования или объем циркулирующей жидкости.
Каковы сроки поставки магнитного сепаратора в мой город в Казахстане?
Стандартные сроки поставки на склад в Костанае составляют до 30 рабочих дней. Доставка в регионы Казахстана (Астана, Алматы, Шымкент и др.) осуществляется транспортными компаниями и занимает от 3 до 10 дней в зависимости от удаленности.
Можно ли использовать магнитный сепаратор для очистки масел, а не только водных эмульсий?
Да, согласно техническим характеристикам, сепараторы серии Х43 допускают очистку масляных и синтетических жидкостей с вязкостью до 75 мм²/с при соблюдении температурного режима.
Какой уклон трубопровода необходим для корректной работы сепаратора?
Для обеспечения свободного протока загрязненной СОЖ от станка к сепаратору необходимо обеспечить уклон соединительного трубопровода не менее 5 градусов. Это предотвратит застои жидкости и обеспечит максимальную эффективность очистки.
Как доставляется Сепаратор Х43-43 магнитный по Казахстану?
Менеджер проверит наличие, вес и город доставки, затем укажет точный срок и стоимость СДЭК или другого согласованного перевозчика в коммерческом предложении.
Какая гарантия и документы предоставляются на Сепаратор Х43-43 магнитный?
Срок гарантии и комплект документов зависят от модели и поставщика. Точные условия фиксируются в счёте или коммерческом предложении до заказа.
Как оплатить заказ из Казахстана?
Безналичный расчёт по счёту в тенге. Счёт выставляем в день обращения.
Нет нужного исполнения Сепаратор Х43-43 магнитный?
Подберём под вашу задачу — предложим аналог, рассчитаем цену и срок поставки.
Оставьте заявку.
