Пневмораспределитель ПР03М12 и ПР 03 М13УХЛ4: назначение и применение
Пневмораспределитель – это сердце любой современной пневматической системы на производстве. Именно этот компактный, но критически важный узел отвечает за точное, своевременное и надежное управление потоком сжатого воздуха, приводя в действие цилиндры, gripper-захваты, пневмодвигатели и другие исполнительные механизмы. Рассматриваемые модели пневмораспределителя ПР03М12 и пневмораспределителя ПР 03 М13УХЛ4 от казахстанского бренда Гидротех разработаны для использования в условиях умеренного и холодного климата, что делает их идеальным решением для предприятий по всему Казахстану – от Актау и Атырау до промышленных центров Восточного Казахстана.
Ключевые особенности и технические характеристики пневмораспределителя
Высокая надежность пневмораспределителя ПР03М12 обеспечивается продуманной конструкцией и соблюдением строгих требований к качеству рабочей среды. Для корректной и долговечной работы необходимо подавать воздух с уровнем загрязненности не грубее 10-го класса по ГОСТ 17433. Рекомендуется использовать масла вязкостью от 10 до 35 мм²/с при +50°С, а содержание масляного аэрозоля в воздухе должно поддерживаться на уровне 1-2 капель на кубический метр. Пневмораспределитель ПР 03 М13УХЛ4, благодаря климатическому исполнению УХЛ, отлично подходит для эксплуатации в неотапливаемых цехах и регионах с суровыми зимами.
Технические характеристики пневмораспределителей ПР03М12 и ПР 03 М13УХЛ4
| Параметр |
Значение для моделей ПР03М12 / ПР 03 М13УХЛ4 |
| Условный проход, мм (Dy) |
2,5 |
| Рабочее давление, МПа (номинальное/максимальное) |
1,0 |
| Диапазон давлений срабатывания, МПа |
от 0,14 до 1,0 (1,4 – 10 бар) |
| Тип рабочей среды |
Сжатый воздух, очищенный по ГОСТ 17433-80 класс 10 |
| Пропускная способность, Kv (м³/ч), не менее |
0,1 |
| Температурный режим эксплуатации |
Согласно исполнению УХЛ (для ПР 03 М13УХЛ4) |
| Способы управления (присоединения) |
Механическое, пневматическое (зависит от модификации) |
| Максимальная сила на органах управления, Н |
15 |
| Масса, кг, не более |
0,13 |
Вид спереди на пневмораспределитель ПР03М12 с механическим управлением и стандартными портами.

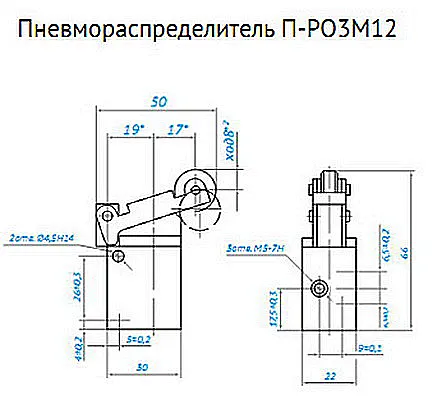

Чертеж с габаритными и присоединительными размерами для монтажа пневмораспределителя.
Габаритные размеры, вес и Код ТН ВЭД
Оба пневмораспределителя являются компактными устройствами, что позволяет их интегрировать в стесненные условия оборудований станков и автоматических линий. Вес устройства не превышает 130 грамм, что минимизирует нагрузку на крепления.
| Модель пневмораспределителя |
Диапазон габаритных размеров (приблизительно) |
Масса, кг, не более |
Код ТН ВЭД (для таможенного оформления) |
| ПР03М12 |
Длина: ~60-80 мм, Ширина: ~40-50 мм, Высота: ~25-35 мм |
0,13 |
8481 80 100 0 |
| ПР 03 М13УХЛ4 |
Длина: ~60-80 мм, Ширина: ~40-50 мм, Высота: ~25-35 мм |
0,13 |
Принцип работы и конструктивные особенности
Пневмораспределитель ПР03М12 работает по золотниковому принципу. Внутренний запорно-регулирующий элемент (золотник) под воздействием управляющего сигнала (механического усилия или давления управляющего воздуха) перемещается между положениями, перераспределяя потоки сжатого воздуха между линией питания (P), рабочими выходами (A, B) и сливом (R). Высокая частота циклов (скорость срабатывания) и малое рабочее давление управления делают этот пневмораспределитель энергоэффективным и отзывчивым компонентом системы.
Собрались как-то на заводе казахской мудрости искать. Один слесарь другому говорит: «Сенің пневматикаңда бәрі жарайды ма?» Тот отвечает: «Жарайды, тек пневмораспределитель ПР03М12 жаңғырту керек, ол мені басқара алмайды». – «Қалай солай?» – «Істейді де, бәріне иә деп, бәріне жоқ деп!»
Область применения и совместимое оборудование
Благодаря своей надежности и универсальности, пневмораспределитель ПР 03 М13УХЛ4 и его аналоги широко востребованы в различных отраслях промышленности Казахстана. Основные сферы применения:
• Станкостроение и металлообработка: управление зажимными патронами, подачей СОЖ, перемещением суппортов.
• Пищевая промышленность (масло-жировая отрасль): управление клапанами фасовочных и упаковочных линий.
• Горнодобывающая и нефтегазовая промышленность: системы удаленного управления задвижками, клапанами КИПиА на малых давлениях.
• Легкая промышленность и деревообработка: приводы автоматических ножей, прессов, позиционеров.
• Робототехника и автоматизация: пневмозахваты (gripper) в роботизированных комплексах.
Пневмораспределитель совместим с любым стандартным пневмооборудованием с резьбовым присоединением M5 или аналогичным.
Состав ремкомплекта и часто заменяемые запчасти
Для обеспечения долгосрочной безотказной работы рекомендуется иметь запас наиболее изнашиваемых элементов. Обычно в ремкомплект для пневмораспределителя ПР03М12 входят:
| Наименование запчасти (детали) |
Назначение |
| Уплотнительные кольца (О-ринги) |
Основной уплотняющий элемент, предотвращает утечки между корпусом и золотником. |
| Возвратная пружина |
Обеспечивает возврат золотника в исходное положение при снятии управляющего сигнала. |
| Золотник (запорно-распределительный элемент) |
Подвижная часть, подвержена механическому износу и загрязнению. |
| Корпусные уплотнения (прокладки) |
Герметизируют стыки между частями корпуса распределителя. |
Чаще всего из строя выходят уплотнительные кольца из-за естественного старения резины или попадания абразивных частиц, а также может терять упругость возвратная пружина.
Условное обозначение и примеры заказа
Расшифровка обозначения модели ПР03М13УХЛ4:
ПР – Пневмораспределитель.
03 – Типоразмер или условный проход.
М1 – Исполнение по способу управления (например, механическое ручное).
3 – Количество основных позиций золотника (например, 3/2).
УХЛ4 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Пример заказа: Для приобретения пневмораспределителя ПР03М12 с доставкой в Астану вы можете оставить заявку на сайте, указав необходимое количество и требуемую модель. Наши менеджеры оперативно рассчитают стоимость и сроки поставки.
Температурный режим и срок службы
Пневмораспределитель ПР 03 М13УХЛ4 предназначен для работы в диапазоне температур окружающей среды, характерном для исполнения УХЛ4: от -60°С до +40°С при условии отсутствия прямого воздействия солнечной радиации, атмосферных осадков и конденсации влаги. Срок службы устройства напрямую зависит от качества подаваемого сжатого воздуха (степени очистки), соблюдения рекомендуемого содержания масла и корректности монтажа. При соблюдении всех условий эксплуатации средний ресурс до первого капитального ремонта составляет несколько миллионов циклов срабатывания.
FAQ: Часто задаваемые вопросы о пневмораспределителях ПР03М12
Вопрос: В чем основное различие между моделями ПР03М12 и ПР 03 М13УХЛ4?
Ответ: Ключевое отличие – климатическое исполнение. Модель ПР 03 М13УХЛ4 предназначена для эксплуатации в более широком диапазоне температур (умеренных и холодных условиях – УХЛ), в то время как базовая модель ПР03М12 может иметь стандартное исполнение. Рекомендуется уточнять эту информацию при заказе.
Вопрос: Какие сроки поставки и варианты доставки по Казахстану?
Ответ: Стандартные сроки поставки со склада в Костанае составляют 3-5 рабочих дней. Мы осуществляем доставку транспортными компаниями и курьерскими службами во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.
Вопрос: Насколько критично требование к качеству воздуха для работы пневмораспределителя?
Ответ: Требование по очистке воздуха до класса 10 по ГОСТ 17433 является критически важным. Попадание твердых частиц или конденсата резко сокращает срок службы уплотнений и золотника, приводя к заклиниванию и утечкам. Обязательно используйте фильтры-влагоотделители и при необходимости лубрикаторы (маслораспылители).
Вопрос: Можно ли использовать данный пневмораспределитель для управления гидравликой?
Ответ: Нет, категорически не рекомендуется. Данные модели пневмораспределителей ПР03М12 и ПР 03 М13УХЛ4 рассчитаны исключительно на работу со сжатым воздухом. Использование с жидкостями приведет к немедленному выходу из строя.
Надежный поставщик промышленной пневматики в Казахстане
Бренд Гидротех уже много лет является проверенным поставщиком качественных компонентов для промышленной автоматизации, включая пневмораспределители, по всему Казахстану. Наши специалисты готовы проконсультировать вас по подбору, монтажу и обслуживанию оборудования. Мы гарантируем подлинность продукции, техническую поддержку и оперативные поставки от нашего склада в Костанае в любой город Казахстана и страны СНГ. Для оформления заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.
