Описание и назначение пневмораспределителей ПР515
Пневмораспределители ПР515 от бренда Гидротех представляют собой серию компактных и надежных устройств, предназначенных для эффективного управления потоками сжатого воздуха в различных пневматических системах. Основная задача этих изделий — изменение направления воздушного потока в зависимости от подаваемого на них управляющего сигнала. Серия ПР515 включает в себя несколько модификаций с разными типами управления (механическое, пневматическое, электрическое), что позволяет гибко интегрировать их в автоматизированные линии, станки, технологическое оборудование и другие системы, где требуется точное и быстрое управление пневмоприводами.
Эти пневмораспределители ПР515 нашли широкое применение благодаря своей универсальности, стабильной работе при номинальном давлении 1,0 МПа и высокой частоте переключений. Они обеспечивают точное позиционирование исполнительных механизмов и являются ключевыми элементами в контурах управления современного промышленного оборудования. Независимо от выбранной модификации, все пневмораспределители серии ПР515 характеризуются высокой износостойкостью и длительным сроком службы.
Обзор модификаций пневмораспределителей ПР515
Серия пневмораспределителей ПР515 включает несколько исполнений, различающихся типом управления и некоторыми техническими параметрами. В линейке представлены модели с механическим (МП, М12, М13), пневматическим (Р14, Р15, П2) и электрическим (Э1, Э2) управлением, а также варианты с ручным приводом (Ф). Каждое исполнение пневмораспределителей ПР515 предназначено для конкретных условий эксплуатации и задач автоматизации.
- Механическое управление (МП, М12, М13): Управляются нажатием кнопки, толкателя или рычага. Идеальны для систем, где требуется прямое вмешательство оператора или механический контакт.
- Пневматическое управление (Р14, Р15, П2): Переключаются под действием управляющего пневмосигнала. Применяются в каскадных и логических пневматических схемах.
- Электрическое управление (Э1, Э2): Оснащены электромагнитным приводом на постоянном токе 24В. Позволяют интегрировать пневматику с электронными системами управления (ПЛК, контроллеры).
- Ручное управление (Ф): Управляются вручную, часто используются для аварийного переключения или в системах с редким изменением режимов.
Выбор конкретной модификации пневмораспределителей ПР515 зависит от требований к системе управления, наличия источника управляющего сигнала и необходимой скорости срабатывания.
Габаритные размеры и масса
Все модели серии ПР515 отличаются компактными размерами, что упрощает их монтаж в ограниченном пространстве. Условный проход для всех исполнений составляет 2,5 мм. Масса устройств варьируется в зависимости от типа управления и конструкции.
Код ТН ВЭД для данной продукции, как правило, относится к группе 8481 (Арматура для труб, котлов, резервуаров, баков и прочих емкостей). Для точного определения кода рекомендуется проконсультироваться со специалистами.
| Исполнение | Масса, кг, не более | Примечание |
|---|
| МП | 0,12 | Наиболее легкие модели с механическим и пневматическим управлением. |
| П2 | 0,12 |
| Ш | 0,12 |
| Р14 | 0,15 |
| М12 | 0,16 |
| Р15 | 0,16 | Средний вес в серии. |
| М13 | 0,17 |
| Ф | 0,20 | Наиболее тяжелая модель с ручным управлением. |
| Э1 | 0,26 | Электромагнитные модели имеют большую массу из-за наличия катушки. |
| Э2 | 0,36 |
Технический юмор
Спросили как-то у старого механика в цеху: «Что надежнее всего на свете?» Он подумал, почесал затылок и ответил: «Задвижка, которую забыли открыть, и пневмораспределитель ПР515, который уже двадцать лет ничего не распределяет, но его все боятся трогать, а то как раз и сломается!»
Технические характеристики пневмораспределителей ПР515
Серия ПР515 характеризуется стабильными техническими параметрами, обеспечивающими надежную работу в различных условиях. Основные рабочие характеристики приведены в сводной таблице.
| Наименование параметров | Исполнение распределителей ПР515 |
| МП | М12 | М13 | Р14 | Р15 | Ф | Ш | П2 | Э1 | Э2 |
| Условный проход, мм | 2,5 |
| Номинальное рабочее давление, МПа | 1,0 |
| Пропускная способность Kv, м³/ч, не менее | 0,1 |
| Минимальное рабочее давление, МПа | 0,14 |
| Минимальное давление управления (для пневмоуправляемых), МПа | - | - | - | - | - | - | 0,14 | 0,14 | - | - |
| Тип рабочей среды | Сжатый воздух, очищенный от масел и агрессивных примесей |
| Диапазон температур эксплуатации | От +5°C до +50°C |
| Присоединительные размеры | Резьбовое присоединение, стандартное для пневмофитингов |
| Масса, кг, не более | 0,12 | 0,16 | 0,17 | 0,15 | 0,16 | 0,20 | 0,12 | 0,12 | 0,26 | 0,36 |
| Максимальная частота срабатываний, с⁻¹ | - | - | - | - | - | - | 20 | 20 | 10 | 10 |
| Напряжение питания (для Э1, Э2), В | - | 24 (постоянный ток) |
| Номинальная мощность электромагнита (для Э1, Э2), Вт, не более | - | 3,5 |
Принцип работы пневмораспределителей ПР515
Принцип действия пневмораспределителей ПР515 основан на переключении золотникового или клапанного механизма внутри корпуса устройства под воздействием управляющего сигнала. В исходном положении каналы распределены определенным образом (например, питание — закрыто, выходы — соединены с атмосферой). При получении сигнала (механического усилия, пневматического давления или электрического импульса) управляющий элемент перемещает рабочий орган (золотник), изменяя конфигурацию внутренних каналов. Это приводит к перенаправлению потока сжатого воздуха от источника к нужному потребителю (пневмоцилиндру, пневмомотору) или на сброс в атмосферу.
Быстродействие таких пневмораспределителей, особенно моделей с пневмо- и электроприводом (время срабатывания — сотые доли секунды), позволяет использовать их в высокоскоростных автоматических процессах. Надежность переключения обеспечивается точной обработкой деталей и качественными уплотнениями.
Температурный режим и срок службы
Пневмораспределители ПР515 рассчитаны на эксплуатацию при температуре окружающей среды и рабочей среды от +5°C до +50°C. Важно обеспечить подачу очищенного и осушенного воздуха, так как наличие конденсата и абразивных частиц сокращает ресурс устройства. При соблюдении условий эксплуатации, включая поддержание давления в заданном диапазоне и чистоты воздуха, средний срок службы пневмораспределителей ПР515 составляет несколько миллионов циклов срабатывания. Ресурс в значительной степени зависит от интенсивности использования и качества технического обслуживания.
Область применения и устанавливаемое оборудование
Пневмораспределители ПР515 находят применение во множестве отраслей промышленности Казахстана благодаря своей универсальности и надежности. Они являются ключевыми компонентами систем автоматизации и управления.
Основные области применения:
- Станкостроение и металлообработка: Управление зажимными, подающими и позиционирующими пневмоцилиндрами на станках с ЧПУ, прессах, гибочных автоматах.
- Пищевая и упаковочная промышленность: Управление клапанами дозирования, механизмами укладки, захвата и транспортировки продукции на конвейерных линиях.
- Производство строительных материалов: Автоматизация линий по производству блоков, тротуарной плитки, управление формовочными прессами.
- Логистика и складирование: Контроль пневмоприводов сортировочных систем, подъемников, манипуляторов.
- Сельскохозяйственная техника и оборудование: Управление системами внесения удобрений, посева, доения.
- Общепромышленное оборудование: Контроль заслонок, клапанов, пневмозажимов в различных технологических процессах.
Электрические исполнения пневмораспределителей ПР515 (Э1, Э2) легко интегрируются с программируемыми логическими контроллерами (ПЛК), что делает их идеальным выбором для построения комплексных автоматизированных систем.
Ремонт и обслуживание. Состав ремкомплекта
Для обеспечения длительной и безотказной работы пневмораспределителей ПР515 рекомендуется проводить периодическое обслуживание. В стандартный ремкомплект, который можно приобрести отдельно, обычно входят наиболее подверженные износу элементы. Ремонт рекомендуется доверять квалифицированным специалистам.
Перечень часто заменяемых элементов (зависит от конкретного исполнения ПР515):
| Наименование элемента | Назначение | Типовая причина замены |
|---|
| Уплотнительные манжеты и кольца | Герметизация подвижных соединений и каналов | Естественный износ, потеря эластичности, появление протечек |
| Возвратная пружина | Возврат золотника в исходное положение | Усталость металла, потеря упругости, поломка витков |
| Золотник (запорно-регулирующий элемент) | Непосредственное переключение потоков | Механический износ рабочей поверхности, задиры |
| Катушка электромагнита (для Э1, Э2) | Создание электромагнитного поля для перемещения якоря | Перегорание обмотки, нарушение изоляции |
| Уплотнения штока/кнопки управления | Герметизация места ввода органа управления | Износ, повреждение при монтаже/демонтаже |
Условное обозначение и расшифровка кода модели
Условное обозначение пневмораспределителей ПР515 строится по единой схеме, которая позволяет быстро определить основные характеристики изделия.
Пример: ПР515-М12
- ПР — Пневмораспределитель.
- 515 — Номер серии изделия.
- М12 — Исполнение (тип управления и конструктивные особенности). Возможные варианты: МП, М12, М13, Р14, Р15, Ф, Ш, П2, Э1, Э2.
Таким образом, по маркировке можно сразу понять, что это пневмораспределитель серии 515 с механическим типом управления (М12). Выбор необходимого исполнения пневмораспределителей ПР515 является ключевым этапом при проектировании системы.
Габаритные и присоединительные размеры
Для корректного монтажа пневмораспределителей ПР515 необходимо учитывать их габариты и тип присоединения. Ниже приведены изображения с основными размерами.

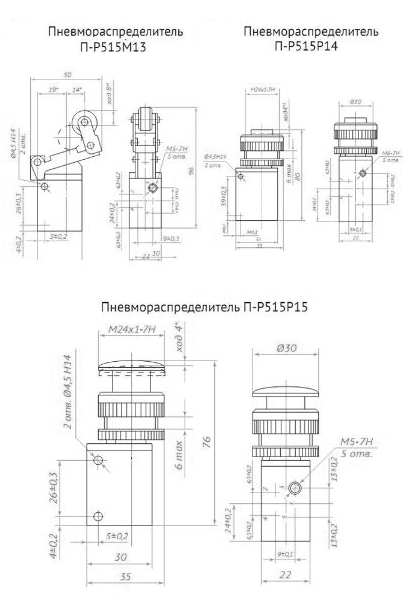

Вид пневмораспределителя ПР515 сбоку с указанием габаритных размеров.

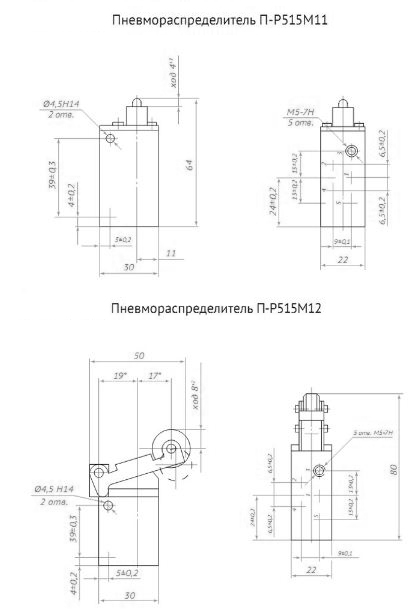

Вид пневмораспределителя ПР515 со стороны присоединительных портов (расположение штуцеров).
Примеры заказа пневмораспределителей ПР515
Для заказа необходимой модели вам потребуется указать ее полное обозначение и необходимое количество. Обратите внимание на тип управления.
Примеры формулировок заказа:
- «Пневмораспределитель ПР515-Э1, электромагнитный, 24В постоянного тока — 5 штук.»
- «Пневмораспределитель ПР515-Р15 с пневматическим управлением — 10 штук.»
- «Пневмораспределитель ПР515-МП с механическим толкателем — 3 штуки.»
Для оформления заказа на пневмораспределители ПР515 вы можете связаться с нашими менеджерами через форму обратной связи или посетить раздел Контакты для получения дополнительной информации.
Часто задаваемые вопросы (FAQ) о пневмораспределителях ПР515
Как выбрать подходящую модификацию пневмораспределителя ПР515?
Выбор зависит от типа управляющего сигнала в вашей системе. Для ручного или механического управления подойдут исполнения Ф, МП, М12, М13. Для управления от пневмосигнала (например, от другого распределителя) выбирайте Р14, Р15, П2. Для интеграции в электрические схемы с контроллерами (ПЛК) необходимы электромагнитные модели Э1 или Э2. Также обратите внимание на требуемую частоту срабатывания и усилие на органе управления.
Какие условия поставки и сроки доставки в города Казахстана?
Мы осуществляем поставки пневмораспределителей ПР515 со склада в Костанае. Доставка возможна во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки доставки зависят от удаленности региона и обычно составляют от 1 до 7 рабочих дней. Точные условия и стоимость доставки уточняйте у менеджеров.
Каковы основные условия эксплуатации и требования к рабочей среде?
Для корректной и долговечной работы пневмораспределителей ПР515 необходимо обеспечивать подачу очищенного от влаги, масел и механических примесей сжатого воздуха. Рекомендуется устанавливать перед распределителем фильтр-влагоотделитель. Температура окружающей среды и воздуха должна находиться в пределах от +5°C до +50°C. Соблюдение номинального давления (до 1,0 МПа) и своевременное техническое обслуживание значительно продлят срок службы устройства.
Совместимы ли пневмораспределители ПР515 с импортным оборудованием и фитингами?
Да, пневмораспределители ПР515 имеют стандартные присоединительные размеры (условный проход 2,5 мм), характерные для большинства общепромышленных пневматических систем. Они легко адаптируются к импортным фитингам и трубкам с помощью соответствующих переходников или напрямую. Это делает их отличной заменой для многих зарубежных аналогов в рамках программ импортозамещения на предприятиях Казахстана.
Заключение
Пневмораспределители ПР515 от бренда Гидротех — это проверенное решение для построения надежных и эффективных пневматических систем управления на предприятиях по всему Казахстану. Широкая гамма исполнений позволяет подобрать устройство под любую задачу: от простого ручного переключения до интеграции в сложные автоматизированные комплексы с электрическим управлением. Наш склад в Костанае и налаженная логистика гарантируют оперативные поставки в любой город республики и страны СНГ. Обращайтесь за консультацией и подбором оборудования к специалистам Гидротех — мы поможем автоматизировать ваш производственный процесс с использованием качественных и доступных компонентов.
