Пневмораспределитель ПР 03 Ф УХЛ4 — это компактный и надежный клапан, предназначенный для точного управления потоком сжатого воздуха в промышленных пневматических системах. Данный пневмораспределитель нашел широкое применение благодаря своей универсальности, высокой производительности и способности работать в условиях умеренного и холодного климата (исполнение УХЛ4). Поставки осуществляются напрямую от производителя под брендом Гидротех на весь рынок Казахстана и стран СНГ.
Описание и назначение пневмораспределителя ПР03Ф
Пневмораспределитель ПР 03 Ф УХЛ4 служит ключевым управляющим элементом в любой пневмосхеме. Его основная задача — направлять, переключать или полностью перекрывать поток сжатого воздуха, который является рабочей средой для приводов, цилиндров, пневмоинструмента и другого оборудования. Качественный пневмораспределитель обеспечивает точное и своевременное исполнение команд от системы управления, будь то ручное, механическое, электрическое или пневматическое воздействие.
Для долговечной и бесперебойной работы пневмораспределителя ПР03Ф критически важно качество подаваемого воздуха. Требования следующие: степень загрязненности воздуха не должна превышать класс 10 по ГОСТ 17433; рекомендуется использовать масло с вязкостью в диапазоне 10–35 мм²/с при температуре +50°С; содержание масла в воздухе должно составлять 1–2 капли на 1 м³. Соблюдение этих условий значительно продлевает срок службы устройства.
Технические характеристики пневмораспределителя ПР 03 Ф
Основные эксплуатационные и присоединительные параметры пневмораспределителя ПР 03 Ф УХЛ4 представлены в сводной таблице. Эти данные помогут корректно подобрать устройство для вашей системы и интегрировать его в существующую линию.
| Параметр | Значение | Примечание |
|---|
| Рабочее давление (номинальное/диапазон) | 1,0 МПа / от 0,14 до 1,0 МПа | Примерно 10 бар / 1,4–10 бар |
| Диапазон температур рабочей среды | Устанавливается в зависимости от исполнения УХЛ4 | Для умеренного и холодного климата |
| Тип рабочей среды | Сжатый воздух, очищенный и смазанный | Содержание масла: 1–2 капли/м³ |
| Присоединительные размеры (условный проход) | 2,5 мм | Тип присоединения указывается в заказе |
| Пропускная способность (Kv) | Не менее 0,1 м³/ч | Определяет производительность системы |
| Сила на органах управления | Не более 25 Н | Зависит от способа управления (кнопка, рычаг и т.п.) |
| Масса устройства, не более | 0,17 кг | Компактный и легкий корпус |
| Код ТН ВЭД | 8481 | Клапаны, краны и аналогичная арматура для трубопроводов |
Заходит инженер на склад и спрашивает: «Есть у вас пневмораспределитель ПР 03 Ф?». Кладовщик отвечает: «Есть, но он сейчас на обеде — распределяет воздух между котлетой и компотом». Вот вам и наглядный принцип работы пневмораспределителя!
Принцип работы и конструкция
Пневмораспределитель ПР03Ф функционирует по принципу изменения положения золотника или запорного элемента внутри корпуса. В зависимости от типа управления (прямое пневматическое, ручное, электрическое через соленоид), сигнал от оператора или контроллера заставляет этот элемент смещаться. В одном положении он открывает путь воздушному потоку от источника к исполнительному механизму (например, пневмоцилиндру), в другом — перекрывает его или направляет в другую магистраль (например, на выпуск в атмосферу). Именно это переключение и позволяет управлять сложными последовательностями действий в автоматизированных линиях и станках.
Область применения и совместимое оборудование
Пневмораспределитель ПР 03 Ф УХЛ4 благодаря своей надежности и адаптированности к суровым условиям широко используется в различных отраслях промышленности Казахстана и стран СНГ. Он часто встречается в составе следующего оборудования:
- Станки с ЧПУ и обрабатывающие центры.
- Упаковочные и фасовочные автоматы.
- Роботизированные линии сборки в авто- и машиностроении.
- Прессовое и кузнечное оборудование.
- Системы управления заслонками и клапанами в вентиляции и на производствах.
- Пневмоподъемники и манипуляторы.
- Установки для пищевой и химической промышленности (при соблюдении требований к чистоте воздуха).
Его компактные габариты и масса позволяют легко интегрировать пневмораспределитель как в новые проекты, так и в рамки модернизации существующих систем («казақша аудармасы» – қазіргі жүйелерді жаңарту).

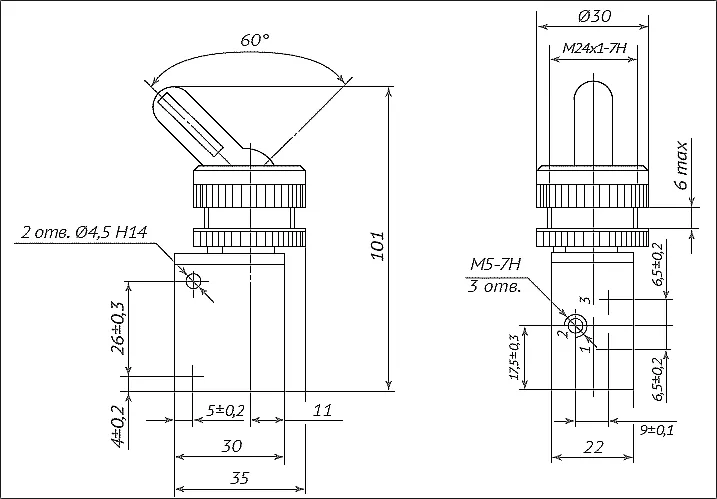

Габаритные размеры и внешний вид
Ниже представлены схематические изображения пневмораспределителя ПР03Ф, которые помогут понять его конфигурацию и планировать монтаж. Корпус устройства отличается эргономичностью, а присоединительные патрубки расположены для удобного подключения.
Рис. 1. Лицевая панель пневмораспределителя ПР 03 Ф УХЛ4 с элементами управления (кнопка/рычаг).
Рис. 2. Боковой вид пневмораспределителя ПР03Ф, показывающий присоединительные порты P (питание), A и B (рабочие линии), R (слив).
Расшифровка условного обозначения ПР03Ф УХЛ4
Маркировка устройства содержит всю необходимую информацию для его идентификации и заказа:
ПР — Пневмораспределитель.
03 — Порядковый номер модели или серии.
Ф — Исполнение по типу управления или конструктивным особенностям. Требует уточнения по каталогу.
УХЛ4 — Климатическое исполнение. У — для умеренного климата, ХЛ — для холодного, цифра 4 обозначает категорию размещения: для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.
Температурный режим и срок службы
Как уже отмечалось, пневмораспределитель ПР 03 Ф УХЛ4 предназначен для работы в условиях умеренного и холодного климата. Конкретные границы температур окружающей среды и рабочей среды (сжатого воздуха) уточняются в сопроводительной документации к конкретной партии. Срок службы изделия напрямую зависит от соблюдения условий эксплуатации, в первую очередь — чистоты и правильной смазки воздуха, а также от давления в системе. При корректном монтаже, наладке и обслуживании пневмораспределитель может стабильно работать на протяжении многих лет.
Особенности заказа и примеры комплектации
При заказе пневмораспределителя ПР03Ф необходимо четко указать следующие параметры:
1. Полное условное обозначение (например, ПР 03 Ф УХЛ4).
2. Тип управления: ручное (кнопка, рычаг), пневматическое, электропневматическое (соленоидное).
3. Напряжение питания катушки (для электромагнитных версий).
4. Тип присоединения (резьбовое, фланцевое, быстрое).
5. Необходимое количество.
Пример заказа: «Пневмораспределитель ПР 03 Ф УХЛ4, с ручным управлением кнопкой, резьбовое присоединение М5 — 10 шт.».
Вопросы и ответы (FAQ)
Вопрос: Как правильно выбрать модификацию пневмораспределителя ПР03Ф для моего станка?
Ответ: Ключевые параметры выбора: способ управления (ручной, электрический, пневматический), требуемое рабочее давление и пропускная способность (Kv), тип и размер присоединения (резьба), а также климатическое исполнение (УХЛ4 для Казахстана оптимально). Рекомендуем предоставить спецификацию вашего оборудования или проконсультироваться с нашими инженерами.
Вопрос: Каковы сроки поставки пневмораспределителя ПР 03 Ф в города Казахстана?
Ответ: Мы, компания «Гидротех», осуществляем доставку со склада в Костанае. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск сроки поставки составляют от 3 до 7 рабочих дней в зависимости от загруженности транспортных линий. Возможна также срочная доставка.
Вопрос: Какие условия эксплуатации критичны для этого пневмораспределителя?
Ответ: Самое важное — качество сжатого воздуха: он должен быть очищен от влаги и механических примесей (класс не грубее 10) и содержать масляную аэрозоль (1-2 капли на м³). Несоблюдение этих требований приводит к ускоренному износу уплотнений и заклиниванию золотника. Также важно не превышать максимальное давление в 1,0 МПа.
Вопрос: Совместим ли пневмораспределитель ПР03Ф УХЛ4 с импортными пневматическими системами (Festo, SMC и др.)?
Ответ: Да, совместим при соответствии основных параметров: давления, присоединительных размеров и расхода воздуха. Условный проход 2,5 мм является стандартным. Однако перед интеграцией рекомендуется проверить соответствие посадочных мест и способа управления. Наши специалисты помогут подобрать адаптеры или аналогичную модель для seamless-интеграции.
Поставки по Казахстану и странам СНГ от Гидротех
Наша компания Гидротех является надежным поставщиком промышленной пневмоаппаратуры на рынок Казахстана. Мы гарантируем качество поставляемой продукции, полное соответствие паспортным данным и оперативную логистику. Пневмораспределитель ПР 03 Ф УХЛ4 можно заказать напрямую со склада в Костанае с доставкой в любой город Казахстана и страны СНГ. Мы готовы не только обеспечить вас оборудованием, но и предоставить техническую поддержку по его монтажу и наладке. Свяжитесь с нами через раздел Контакты или оформите заказ через удобную форму на сайте, и наш специалист оперативно свяжется с вами для уточнения деталей.
