Пневмораспределитель П-РЭ 3/2,5 7312

Пневмораспределитель П-РЭ 3/2,5 7312 представляет собой ключевой элемент для точного и надежного управления потоками сжатого воздуха в современных промышленных системах. Это высокоточное устройство, служащее пилотным клапаном для главных распределителей серии У71, обеспечивает стабильную работу пневматических приводов, прессов, станков и автоматизированных линий. Производством и поставкой данного оборудования занимается казахстанская компания Гидротех, специализирующаяся на гидравлике и пневматике для промышленности Казахстана и стран СНГ.

Описание и сфера применения П-РЭ 3/2,5 7312

Пневмораспределитель П-РЭ 3/2,5 7312 предназначен для дистанционного или автоматического управления исполнительными механизмами в пневмосистемах. Его основная функция — быстрое и точное переключение направления потока сжатого воздуха, что позволяет управлять цилиндрами, захватами, поворотными устройствами и другим оборудованием. Благодаря электромагнитному управлению с ручным дублированием, этот пневмораспределитель легко интегрируется в системы автоматики. Он нашел широкое применение в металлообработке, станкостроении, пищевой и упаковочной промышленности, логистике и автоматизированных складах, где требуется высокая производительность и безотказность.

На казахском языке: Пневмораспределитель П-РЭ 3/2,5 7312 — бұл өнеркәсіптік жабдықтардағы сығылған ауа ағындарын дәл басқаруға арналған құрылғы. Ол автоматтандырылған өндіріс желілерінде, станоктарда және конвейерлерде сенімді жұмыс істейді.

Габариты, вес и коды

Устройство отличается компактностью и малым весом, что облегчает его монтаж даже в стесненных условиях. Вес стандартной модели составляет около 0,45 кг. Габаритные размеры всех модификаций находятся в диапазоне: длина 50 мм, ширина 35 мм, высота 25 мм. Код ТН ВЭД для таможенного оформления — 8481200000.

Таблица параметров пневмораспределителя серии П-РЭ 3/2,5

Бір инженер қыз басқасына былай депті: «Сенің жүйеңдегі пневмораспределитель П-РЭ 3/2,5 7312 мынау – ол менің жүрегім сияқты!» - «Неге?» - деп сұрайды ол. «Өйткені, ешқашан соқпайды және әрқашан дәл уақытында сөйлейді!»

Технические параметры и режимы работы

Пневмораспределитель П-РЭ 3/2,5 7312 обладает рядом важных технических характеристик, определяющих его область применения и надежность. Конструкция устройства рассчитана на работу со сжатым воздухом, очищенным от влаги и механических примесей.

Как работает пневмораспределитель П-nРЭ 3/2,5 7312

Принцип действия пневмораспределителя П-РЭ 3/2,5 7312 основан на работе электромагнита. В исходном состоянии (без напряжения) подпружиненный якорь перекрывает канал, и распределитель находится в положении «закрыто». При подаче управляющего электрического сигнала на катушку электромагнита возникает магнитное поле, которое преодолевает усилие пружины и перемещает якорь. Это движение открывает проход для сжатого воздуха от источника к потребителю (например, к пневмоцилиндру). При снятии напряжения пружина возвращает якорь в исходное положение, перекрывая поток. Ручное дублирование позволяет переключать клапан вручную для тестирования или аварийного управления, что особенно важно при наладке или ремонте оборудования.

Условия эксплуатации и ресурс

Пневмораспределитель П-РЭ 3/2,5 7312 рассчитан на длительную работу в широком диапазоне температур от -40°C до +50°C, что позволяет использовать его в неотапливаемых цехах или в условиях казахстанской зимы. Срок службы устройства при соблюдении рекомендаций по качеству воздуха (очистка, осушение, наличие смазки) составляет до 10 лет. Критически важным является поддержание чистоты рабочей среды — наличие абразивных частиц или избытка масла приводит к ускоренному износу уплотнений и седла клапана. Регулярное техническое обслуживание (замена уплотнительных колец, очистка) позволяет продлить ресурс на дополнительные 3-5 лет.

Области применения и совместимое оборудование

Данный пневмораспределитель активно используется как управляющий элемент (пилот) для основных распределителей серии У71 (У7122А, У7124А, У7126А). Он устанавливается на металлообрабатывающие станки (3МП, 16К20), гидравлические и пневматические прессы (В64, Д24), оборудование для упаковки и фасовки, конвейерные линии, манипуляторы и роботизированные комплексы. Пневмораспределитель П-РЭ 3/2,5 7312 является универсальным решением для модернизации станочного парка на промышленных предприятиях Казахстана в Актау, Караганде, Павлодаре и других промышленных центрах.

Маркировка и расшифровка модели

Условное обозначение пневмораспределителя П01РЭ 3/2,5 7312 несет полную информацию об устройстве: П — пневмораспределитель; РЭ — ручное и электромагнитное управление; 3 — количество линий (вход, выход, сброс); 2,5 — условный проход в миллиметрах; 73 — номер серии; 12 — конструктивное исполнение и модификация. Для заказа укажите полный код модели и требуемое напряжение питания.

Габаритные и присоединительные размеры

Схема подключения пневмораспределителя П-РЭ 3/2,5 7312 с указанием портов Р (питание), А (рабочий выход) и R (сброс)

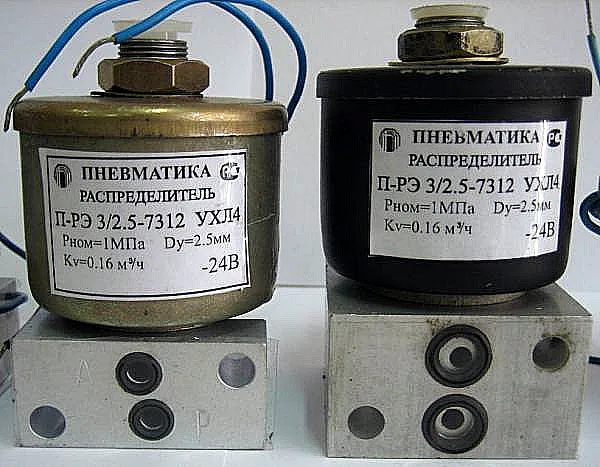

Сравнение крепежных отверстий и расположения элементов управления у старого и нового образца пневмораспределителя П-РЭ 3/2,5 7312

Ремкомплект и часто заменяемые детали

Для обеспечения долговечной работы устройства рекомендуется проводить профилактическое обслуживание. Стандартный ремкомплект для пневмораспределителя П-РЭ 3/2,5 7312 включает наиболее изнашиваемые элементы.

Чаще всего в процессе эксплуатации требуют замены уплотнительные кольца и прокладки из-за естественного старения резины, а также электромагнитная катушка при скачках напряжения в сети.

Варианты заказа и комплектации

Компания Гидротех предлагает несколько готовых конфигураций пневмораспределителя П-РЭ 3/2,5 7312 для удобства заказчиков:

• Базовая модель с напряжением 24В DC — для систем управления с низковольтным питанием.
• Модель с напряжением 220В AC — для прямого подключения к промышленной сети 220 вольт.
• Комплект с ремкомплектом У71-РК — для обеспечения длительной бесперебойной работы.
• Устройство с кабелем и разъемом M12 — для быстрого монтажа в распределенные системы.
• Парная поставка двух распределителей — для организации резервирования в ответственных системах.

При заказе необходимо указать точное обозначение модели, требуемое напряжение питания и желаемый тип подключения (клеммы или разъем). Оформить заказ можно через сайт или связавшись с нашими менеджерами.

Ответы на популярные вопросы (FAQ)

Вопрос: Как правильно выбрать модификацию пневмораспределителя П-РЭ 3/2,5 7312 для своего оборудования?
Ответ: Выбор зависит от двух ключевых параметров: напряжения управления в вашей системе (12/24В DC или 110/220/380В AC) и типа основного распределителя серии У71, которым вы планируете управлять. Наши специалисты помогут подобрать оптимальную модель под ваши задачи.

Вопрос: Каковы сроки поставки и доставки по Казахстану?
Ответ: складская программа в Костанае позволяет отгрузить пневмораспределитель П-РЭ 3/2,5 7312 в течение 1-2 рабочих дней. Доставка в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) занимает 2-4 дня. В отдаленные регионы и страны СНГ сроки обсуждаются индивидуально.

Вопрос: Какие условия эксплуатации критичны для долгого срока службы распределителя?
Ответ: Для обеспечения заявленного ресурса в 10 лет необходимо подавать на пневмораспределитель П-РЭ 3/2,5 7312 очищенный и осушенный сжатый воздух (класс чистоты не ниже 10 по ГОСТ), контролировать отсутствие конденсата и поддерживать стабильное напряжение в пределах указанного в характеристиках диапазона.

Вопрос: Совместим ли данный пилот-распределитель с оборудованием других производителей?
Ответ: Да, пневмораспределитель П-РЭ 3/2,5 7312 имеет стандартные присоединительные размеры (Ду 2,5 мм) и типовые схемы управления. Он может использоваться для управления любыми пневмораспределителями с аналогичным пилотным управлением, не только серии У71, но при интеграции требуются проверка давления, расхода и электрических параметров.

Выбирая пневмораспределитель П-РЭ 3/2,5 7312 от казахстанского бренда Гидротех, вы инвестируете в надежность и эффективность своих производственных процессов. Мы гарантируем высокое качество продукции, своевременную доставку во все регионы Казахстана и стран СНГ, а также полную техническую поддержку. Наше производство в Актау адаптировано к местным условиям, что обеспечивает стабильность поставок и конкурентные цены. Для получения консультации и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.
