<a href="./Pnevmoraspredelitel_P_RE_7312_PEK_31">Пневмораспределители П-РЭ 3/2.5-7412 (24в)</a>

Назначение и область применения

Электромагнитные пневмораспределители П-РЭ 3/2.5-7412 являются ключевыми компонентами современных систем промышленной автоматизации в Казахстане. Эти устройства специально разработаны для точного и надежного управления потоком сжатого воздуха или других технических газов в пневматических приводах. Они находят широкое применение для автоматизации станков на машиностроительных заводах, в системах управления технологическими процессами (АСУ ТП), пищевой и фармацевтической промышленности, а также в качестве монтаж пилотные устройства управления для клапанов серии У71-22А и У71-24А. Пневмораспределитель П-РЭ 3/2.5-7412 работает в режиме 3/2, то есть имеет три канала (питание, выход, сброс) и два положения золотника, обеспечивая эффективное переключение потоков рабочей среды.

Ключевые преимущества и конструктивные особенности

Пневмораспределители ПРЭ 3/2.5-7412 славятся своей надежностью и долговечностью, что крайне важно для непрерывных производственных циклов на предприятиях Казахстана. Конструкция распределителя основана на первом типе основания, которое оборудовано двумя резьбовыми конусными отверстиями размера 1/8 дюйма с противоположных боковых сторон для стыкового подключения. Важной особенностью является взаимозаменяемость катушек электромагнитов пневмораспределителя старого и нового образца, что упрощает обслуживание и ремонт устройств. Исполнение по схеме "нормально-закрытое" означает, что при отсутствии управляющего сигнала канал между входом и выходом перекрыт, обеспечивая безопасность оборудования.

«Инженер спрашивает у нового пневмораспределителя: «Ты почему такой тихий?» А он в ответ: «Я же нормально-закрытый пневмораспределитель П-РЭ 3/2.5-7412. Пока сигнал не подан – я молчу и воздух не пускаю. Безопасность прежде всего!»

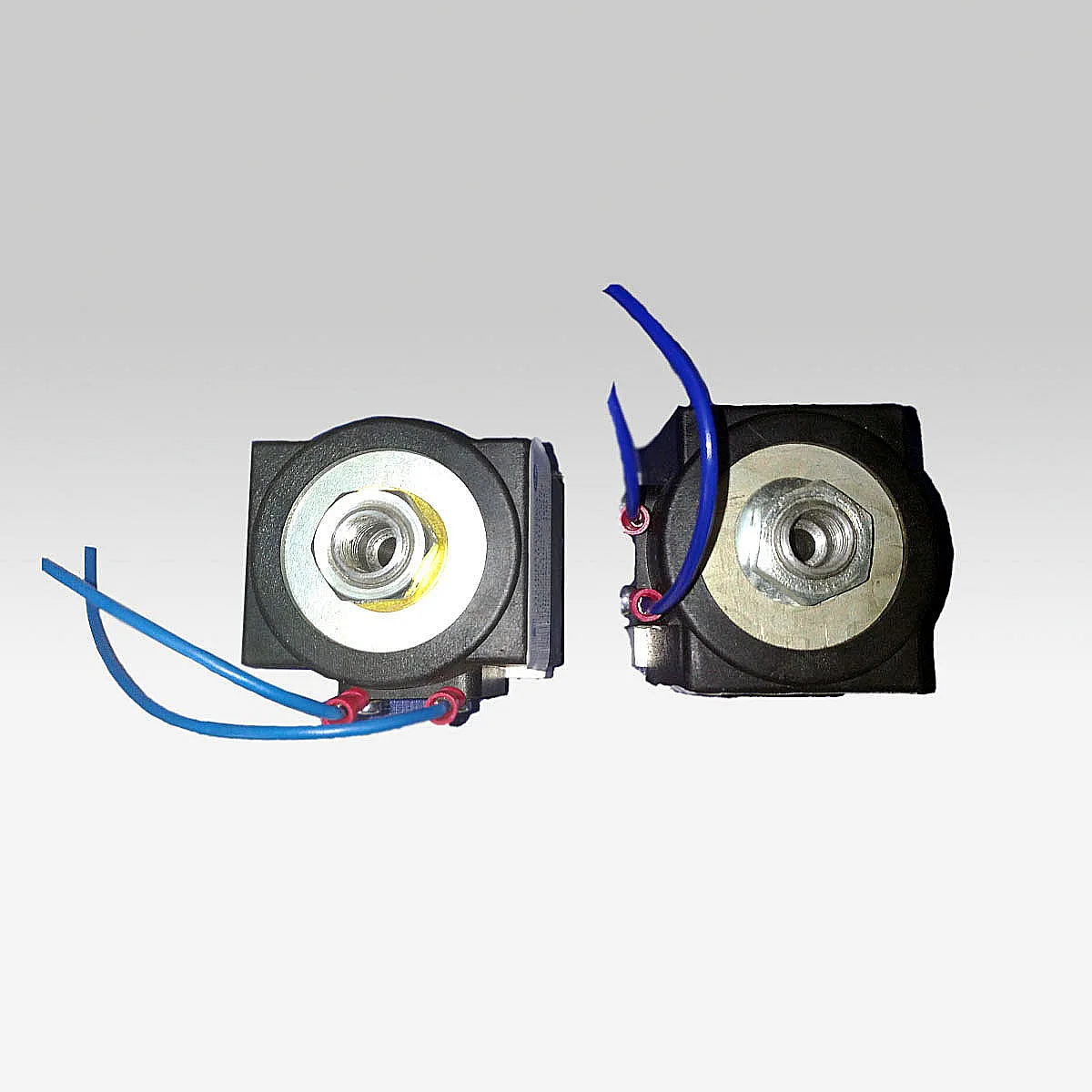

Изображение: Внешний вид пневмораспределителя П-РЭ 3/2,5-7412 с электромагнитной катушкой управления.

Изображение: Вид на боковое присоединение пневмораспределителя П-РЭ 3/2,5-7412 с резьбой 1/8 дюйма.

Изображение: Схематическое обозначение и маркировка клемм пневмораспределителя П-РЭ 3/2.5-7412.

Подробные технические характеристики

Технические параметры пневмораспределителя П-РЭ 3/2.5-7412 обеспечивают его стабильную работу в самых разных условиях. Устройство рассчитано на высокочастотные циклы работы, что делает его незаменимым в быстродействующих автоматизированных системах. Ниже представлена полная таблица ключевых эксплуатационных характеристик.

Температурный режим, рабочая среда и срок службы

Пневмораспределитель ПРЭ 3/2.5-7412 рассчитан на продолжительную работу при температуре окружающей среды от -40°C до +80°C, что позволяет использовать его в неотапливаемых цехах даже в северных регионах Казахстана. Устройство предназначено для работы на сжатом воздухе, очищенном не грубее 10-го класса по ГОСТ 17433-80. Для увеличения срока службы в рабочую среду рекомендуется добавлять распылённое масло в количестве от 10 до 35 мм³/м³. При соблюдении условий эксплуатации и правильном техобслуживании, ресурс пневмораспределителя составляет десятки миллионов циклов срабатывания.

Основные комплектующие и запасные части

Для обеспечения бесперебойной работы системы важно иметь в наличии запасные части для оперативной замены. Чаще всего в пневмораспределителе П-РЭ 3/2.5-7412 могут требовать замены следующие элементы ремкомплекта: уплотнительные кольца (манжеты) золотниковой пары, возвратная пружина, электромагнитная катушка, направляющие втулки. Наш склад в Костанае всегда поддерживает запас наиболее востребованных комплектующих.

Габаритные и присоединительные размеры

Компактные размеры пневмораспределителя ПРЭ 3/2.5-7412 позволяют легко интегрировать его в существующие пневмосистемы. Ниже приведена таблица с основными габаритами.

Изображение: Чертеж с габаритными размерами пневмораспределителя серии П-РЭ 3/2,5.

Принцип работы и условное обозначение

Принцип действия пневмораспределителя П-РЭ 3/2.5-7412 основан на электромагнитном управлении позицией золотника. В исходном состоянии (без напряжения на катушке) под действием возвратной пружины золотник занимает положение, при котором канал питания (P) перекрыт, а выходной канал (A) соединён с атмосферным (R) – это и есть "нормально-закрытое" состояние. При подаче напряжения на соленоид электромагнитная сила преодолевает усилие пружины, золотник перемещается, открывая проход от входа (P) к выходу (A) и перекрывая сброс (R). Условное обозначение модели расшифровывается так: П-РЭ – пневмораспределитель электромагнитный; 3/2.5 – три линии, два положения, условный проход 2.5 мм; цифра 7 в коде 7412 обозначает конструктивное исполнение корпуса и тип присоединения (стыковое боковое), а 412 – особенности схемы управления и модификации.

Типовые примеры заказа

Для заказа данного оборудования обычно требуется указать полную маркировку и требуемое напряжение питания катушки. Например: «Пневмораспределитель П-РЭ 3/2.5-7412, напряжение катушки 24В постоянного тока (DC)». На нашем сайте Gidro777.kz вы всегда можете уточнить наличие и получить консультацию по выбору нужной модификации.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию пневмораспределителя П-РЭ 3/2.5-7412 для моего оборудования в Казахстане?
Для выбора необходимо знать напряжение управления вашей системы (например, 24В DC), требуемое условное давление (до 1.0 МПа) и тип подключения (у данной модели – боковое стыковое на резьбе 1/8"). Также определитесь со схемой: наш пневмораспределитель – нормально-закрытый, что является стандартом для большинства приложений безопасности.

Какие сроки поставки и условия доставки по Казахстану, включая отдаленные регионы?
Мы осуществляем быструю доставку со склада в Костанае по всем городам Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие. Сроки доставки зависят от региона и составляют от 1 до 5 рабочих дней. Также возможна отправка в страны СНГ.

Каковы основные условия эксплуатации для максимального срока службы распределителя?
Для долговечной работы важно обеспечить чистоту рабочей среды (воздух 10 класса очистки), наличие смазки в виде масляного тумана и работу в допустимом диапазоне температур и давления. Регулярная проверка фильтров-влагоотделителей на входе в систему значительно продлит ресурс устройства.

Совместим ли пневмораспределитель П-РЭ 3/2.5-7412 с импортными пневмоавтоматикой и клапанами?
Да, он полностью совместим по присоединительным размерам (резьба G1/8) и функционалу 3/2 с многими мировыми аналогами. Часто используется как отечественная, надежная и более доступная по цене замена импортным соленоидным клапанам для управления клапанами типа У71.

Надежный поставщик промышленной арматуры в Казахстане

Компания «Гидротех», как официальный поставщик качественной пневмоавтоматики, предлагает купить пневмораспределитель П-РЭ 3/2.5-7412 с гарантией и полным сервисным сопровождением. Наши специалисты, базирующиеся в Костанае, готовы помочь с подбором оборудования, монтажом и обеспечить вас необходимыми запасными частями. Мы гордимся тем, что способствуем технологическому развитию промышленности Казахстана, поставляя надежные компоненты для автоматизации. Для оформления заказа, получения технической консультации или уточнения деталей доставки, перейдите в раздел Контакты или воспользуйтесь удобной формой обратной связи на сайте Gidro777.kz.
