Плита батарейная к ВЕ10, 1 секция

Тип: плита

Характеристики

Тип	плита
Ду	10
Рабочая среда	масло

Цена 30 403 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Плита батарейная к ВЕ10, 1 секция — монтажная (присоединительная) плита для гидрораспределителей Ду 10 с присоединительной поверхностью ISO 4401-05 (CETOP 5). Распределитель крепится к шлифованной верхней поверхности плиты болтами (4 × M6), стыки уплотняются кольцами распределителя. Трубопроводы подключаются к резьбовым отверстиям плиты. Распределитель снимается и меняется без разборки трубопроводов.

С какими распределителями совместима

Посадочное место по ISO 4401-05 (CETOP 5) — общее для отечественных и импортных распределителей этого типоразмера: ВЕ10, 1РЕ10 и импортные распределители Ду 10 с той же поверхностью — Rexroth 4WE10, Atos DKE. Совпадение поверхности по ISO 4401 означает взаимозаменяемость по крепежу и каналам; рабочее давление и расход ограничивает распределитель.

Как подобрать

Типоразмер (Ду) и поверхность — по распределителю: ВЕ6 → CETOP 3, ВЕ10 → CETOP 5, ВЕХ16 → CETOP 7.
Выход трубопроводов — вбок или вниз, по месту установки.
Одиночная или батарейная — по числу распределителей в узле.
Резьба отверстий — под ваши штуцеры (см. характеристики).

Монтаж

Поверхность плиты и распределителя — чистая, без забоин; уплотнительные кольца распределителя целые и на месте.
Болты затягивают равномерно, крест-накрест, моментом по паспорту распределителя.
Перед пуском систему промывают: стружка из новых отверстий — частая причина заклинивания золотника.

Характеристики

Тип	одиночная
Присоединительная поверхность	ISO 4401-05 (CETOP 5)
Крепёж распределителя	4 × M6
Условный проход	Ду 10
Резьба P, T	G3/4
Резьба A, B	G1/2
Масса, кг	4,4

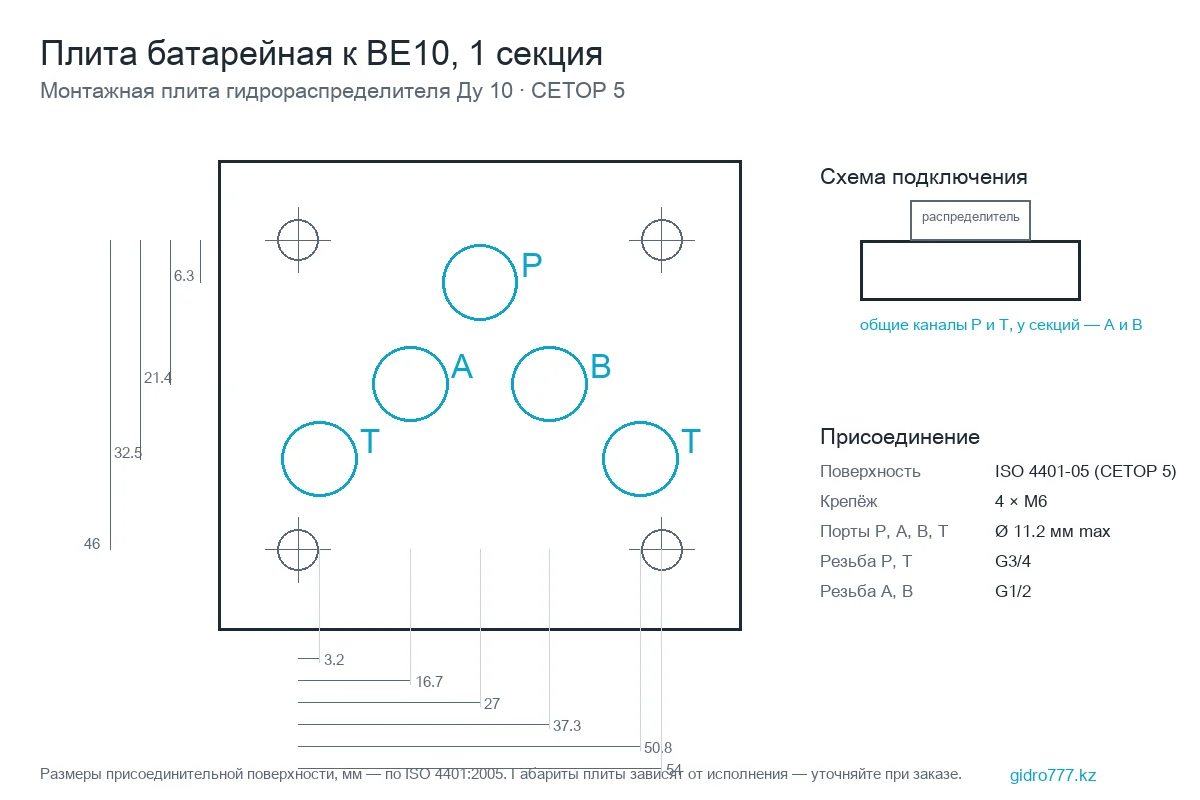

Чертёж присоединительной поверхности

Чертёж: Плита батарейная к ВЕ10, 1 секция

Размеры посадочного места — по ISO 4401:2005. Габариты корпуса и расположение резьбовых отверстий зависят от изготовителя — уточняйте при заказе.

Вопросы и ответы

Подойдёт ли плита к импортному распределителю?
Да, если у распределителя та же поверхность по ISO 4401 (ISO 4401-05 (CETOP 5)) — это видно в его паспорте по коду CETOP или ISO.

Нужны ли отдельные уплотнения?
Нет: стык уплотняют кольца, установленные в распределителе. При замене распределителя кольца лучше заменить.

Можно ли заказать другое исполнение?
Да — другую резьбу, число секций или выход. Пришлите модель распределителя и схему узла, подберём.

Гидротех · поставка по Казахстану · gidro777.kz

Вся линейка серии · 9

	Ду	Расход	Давление, МПа	Размеры	Цена
Плита к ВЕ10, выход вбок	10	—	—	—	24 003 ₸
Плита к ВЕ10, выход вниз	10	—	—	—	24 003 ₸
Плита батарейная к ВЕ10, 1 секция	10	—	—	—	30 403 ₸
Плита батарейная к ВЕ10, 2 секции	10	—	—	—	57 600 ₸
Плита батарейная к ВЕ10, 3 секции	10	—	—	—	86 399 ₸
Плита ВЕ10-114756.00	10	100 л/мин.	32	10,2х11,5х3,5	26 325 ₸
Плита батарейная к ВЕ10, 4 секции	10	—	—	—	115 199 ₸
Плита батарейная к ВЕ10, 5 секций	10	—	—	—	143 998 ₸
Плита батарейная к ВЕ10, 6 секций	10	—	—	—	173 599 ₸

Вопрос-ответ — Плита батарейная к ВЕ10, 1 секция

Как доставляется Плита батарейная к ВЕ10, 1 секция по Казахстану?

Менеджер проверит наличие, вес и город доставки, затем укажет точный срок и стоимость СДЭК или другого согласованного перевозчика в коммерческом предложении.

Какая гарантия и документы предоставляются на Плита батарейная к ВЕ10, 1 секция?

Срок гарантии и комплект документов зависят от модели и поставщика. Точные условия фиксируются в счёте или коммерческом предложении до заказа.

Как оплатить заказ из Казахстана?

Безналичный расчёт по счёту в тенге. Счёт выставляем в день обращения.

Нет нужного исполнения Плита батарейная к ВЕ10, 1 секция?

Подберём под вашу задачу — предложим аналог, рассчитаем цену и срок поставки. Оставьте заявку.
