Насос шестеренный НШ100А-3 – это один из наиболее востребованных гидроагрегатов в конструкциях современной сельскохозяйственной, строительной и дорожной техники, эксплуатирующейся на бескрайних просторах Казахстана. Данная модель, также известная как насос НШ 100А3, принадлежит к легендарной линейке насосов исполнения «А», неофициально называемой «круглой» за счет характерной формы корпуса. Такая конструкция обеспечивает высочайшую надежность в самых суровых условиях: от палящего зноя степей до морозных зим, в условиях большой запыленности и интенсивных вибрационных нагрузок.
Ключевые особенности и назначение насоса НШ100А-3
Основное предназначение шестеренного насоса НШ100А-3 – создание и поддержание давления рабочей жидкости в гидравлических системах. Он обеспечивает бесперебойную работу навесного и прицепного оборудования тракторов, комбайнов, погрузчиков, а также различной строительно-дорожной техники. Минимизация гидравлических нагрузок на детали корпуса и размещение подшипников скольжения в монолитном блоке позволяют насосу НШ 100А-3 уверенно работать при номинальном давлении в 16 МПа, демонстрируя высокие эксплуатационные показатели на протяжении всего срока службы.
Общий вид шестеренного насоса НШ100А-3 (исполнение «А»)
Технические характеристики и параметры
Насос шестеренный НШ100А-3 характеризуется стабильной производительностью и широким рабочим диапазоном. Модель выпускается в двух вариантах вращения: стандартном правом (обозначение НШ100А-3) и левом (обозначение НШ100А-3Л). Выбор модификации зависит от конструкции привода конкретной машины.
Параметр |
Насос НШ100А-3 / НШ100А-3Л |
Рабочий объём, см³ (± 3%) |
100 |
Номинальное рабочее давление, МПа |
16 |
Номинальная частота вращения вала, об/мин (с⁻¹) |
1920 (32) |
Номинальная объёмная подача (производительность), л/мин |
173.4 |
Давление на входе мин. / макс., МПа |
0,018 / 0,15 |
Коэффициент подачи, не менее |
0,95 |
Коэффициент полезного действия (КПД), не менее |
0,86 |
Потребляемая мощность, кВт |
64,1 |
Диапазон температур окружающей среды, °C |
-50 ... +60 |
Рекомендуемая вязкость рабочей жидкости, мм²/с |
55...70 |
Тип рабочей среды |
Минеральные и синтетические масла для гидросистем |
Масса насоса, кг (не более) |
17,0 |
Принцип работы и конструкция
Принцип действия насоса шестеренного НШ 100А3 основан на работе двух шестерен – ведущей и ведомой, находящихся в зацеплении внутри плотно пригнанного корпуса. При вращении ведущего вала жидкость захватывается зубьями шестерен в зоне всасывания, переносится по периметру корпуса в полости между зубьями и корпусом и выталкивается в напорную магистраль в зоне нагнетания. Герметичность обеспечивается минимальными зазорами. Именно такая простая и надежная схема делает этот шестеренный насос невероятно долговечным и ремонтопригодным.

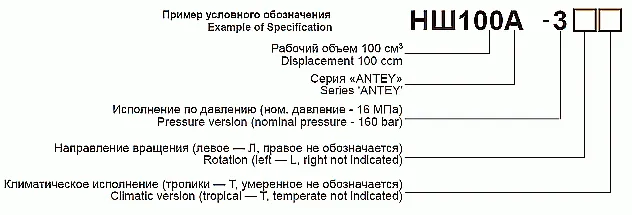

Схема расшифровки маркировки моделей насосов серии НШ
Расшифровка условного обозначения
Маркировка модели содержит всю ключевую информацию. Рассмотрим на примере насоса НШ100А-3 Л:
НШ – Насос Шестеренный.
100 – Рабочий объем, выраженный в кубических сантиметрах.
А – Условное обозначение конструктивного исполнения («круглый» корпус).
3 – Класс давления, соответствующий номинальному давлению 16 МПа.
Л – Направление вращения ведущего вала (Левое). Если буква «Л» отсутствует, насос имеет правое вращение (по часовой стрелке со стороны привода).
Қазақ даласында трактордың гидравликасы бұзылды. Жөндеуші сұрайды: «НШ 100А3 насосы қалай жұмыс істейді?» Тракторист жауап береді: «Егер ол жұмыс істемесе, біз оны «дөңгелек» деп атаймыз, бірақ онымен жұмыс істеуге тура келмесе, ол сіздің «дөңгелегіңізге» айналады». / На казахской целине сломалась гидравлика трактора. Механик спрашивает: «Как работает насос НШ 100А-3?» Тракторист отвечает: «Если работает – зовем его «круглым», а если заставит с ним работать – он вас самого закружит».
Требования к подключению и эксплуатации
Для долгой и безотказной работы шестеренного насоса НШ крайне важно правильное подсоединение гидролиний. Всасывающая линия должна быть максимально короткой, прямолинейной и абсолютно герметичной. Скорость потока жидкости на входе не должна превышать 1,5 м/с. Категорически запрещается устанавливать на всасывающей линии любую запорно-регулирующую арматуру или фильтры тонкой очистки – это приведет к кавитации и выходу насоса из строя.
Напорная линия должна выдерживать высокое рабочее давление. Скорость жидкости в ней не должна превышать 5 м/с, а в местах угловых соединений – 3,5 м/с. Рекомендуется предусмотреть место для установки контрольного манометра. Суммарные потери давления в системе не должны быть больше 0,6 МПа.
Графики функциональных зависимостей насосов серии НШ
Габариты, присоединительные размеры и вес
Насос НШ100А-3 имеет компактные габариты, облегчающие его монтаж даже в стесненных условиях машинного отделения. Присоединительные фланцы стандартизированы под распространенные типы гидравлических соединений, используемые в отечественной технике.

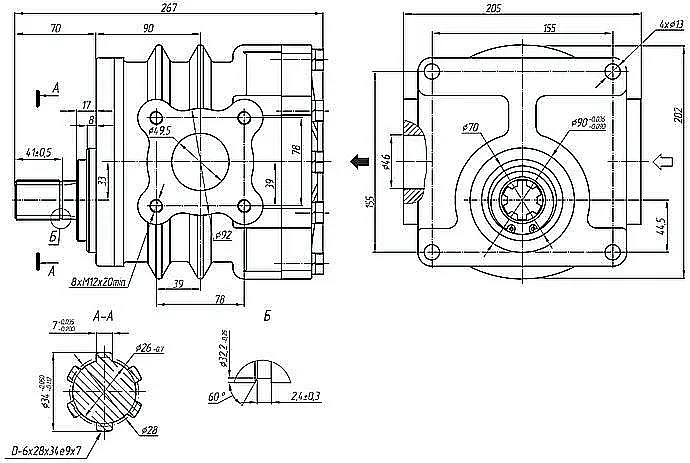

Чертеж с габаритными и присоединительными размерами насоса НШ100А-3
Параметр |
Значение / Диапазон |
Габаритные размеры (Д x Ш x В), мм (ориентировочно) |
~250 x 200 x 200 |
Присоединительные размеры (фланцы, шлицевой вал) |
Стандартные для серии НШ |
Масса, кг |
17.0 |
Код ТН ВЭД |
8413 60 900 0 (насосы для жидкостей объемные прочие) |
Типовые области применения в Казахстане
Насос шестеренный НШ100А-3 является незаменимым компонентом гидросистем разнообразной техники, широко используемой в агропромышленном и индустриальном секторе Казахстана:
Сельское хозяйство: Тракторы (Кировец, Беларус, John Deere), комбайны, косилки, пресс-подборщики, опрыскиватели.
Строительство и дорожные работы: Экскаваторы, бульдозеры, автогрейдеры, катки, асфальтоукладчики.
Погрузочная техника: Фронтальные и вилочные погрузчики.
Прочая специальная техника: Подъемники, машины для коммунального хозяйства, буровые установки.
Комплектность и ремонтопригодность
Одним из ключевых преимуществ насоса НШ 100А3 является его высокая ремонтопригодность. Большинство изнашиваемых деталей доступны в качестве запасных частей. Типичный ремкомплект (РК) для восстановления работоспособности насоса включает:
Наименование детали |
Примечание |
Комплект шестерен (ведущая и ведомая) |
Основная нагруженная пара, подвержена износу |
Комплект уплотнений и манжет вала |
Для предотвращения утечек |
Подшипники скольжения (втулки) |
Обеспечивают вращение вала и шестерен |
Уплотнительные прокладки корпуса |
Для герметичности разъемов |
Стяжные болты |
При необходимости замены |
Чаще всего при длительной эксплуатации требуют замены уплотнения вала и происходит естественный износ шестерен и подшипников, что приводит к падению производительности и росту шума.
Пример заказа
Для заказа насоса шестеренного НШ100А-3 необходимо указать его полное обозначение в соответствии с требуемым направлением вращения. Например:
Насос НШ100А-3 – для правого вращения.
Насос НШ100А-3Л – для левого вращения.
Рекомендуется также указать модель техники, на которую планируется установка, для подтверждения совместимости.
Доставка и сотрудничество
Компания «Гидротех», являясь надежным поставщиком гидравлического оборудования в Казахстане, осуществляет поставки насосов НШ 100А-3 напрямую со склада в Костанае. Мы гарантируем оперативную доставку в любой регион страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Работаем как с крупными предприятиями агро- и индустриального комплекса, так и с частными фермерами и ремонтными мастерскими.
Часто задаваемые вопросы (FAQ)
Ответы на самые распространенные вопросы о насосе шестеренном НШ100А-3.
Чем отличается НШ100А-3 от НШ100А-3Л?
Единственное отличие – направление вращения входного вала. НШ100А-3 имеет правое вращение (по часовой стрелке со стороны привода), а НШ100А-3Л – левое (против часовой стрелки). Конструкция и производительность идентичны.
Какой срок службы насоса НШ 100А3?
Срок службы сильно зависит от условий эксплуатации: чистоты рабочей жидкости, соблюдения температурного режима и давления. При правильном монтаже и использовании рекомендованного масла насос может отработать несколько тысяч моточасов. Регулярная замена фильтров в напорной линии продлевает ресурс.
Можно ли установить этот насос на импортный трактор?
Да, при условии совпадения технических параметров: рабочего объема, номинального давления, частоты вращения и типа шлицевого соединения вала. Часто насосы НШ используются в качестве универсальной замены в ремонте. Необходимо свериться с паспортом на технику.
Какие условия доставки по Казахстану?
Мы организуем доставку транспортными компаниями до терминала в вашем городе или до адреса (при возможности). Сроки и стоимость зависят от удаленности региона. Точный расчет производится после оформления заказа на сайте https://gidro777.kz/ или по телефону.
Выбирая насос НШ100А-3 от поставщика «Гидротех», вы выбираете надежность, проверенную временем и суровыми условиями казахстанской эксплуатации. Это оборудование, которое знает свое дело и работает без сбоев, помогая убирать урожай, строить дороги и развивать инфраструктуру нашей страны.
