Насос НШ 25М3 является частью современной линейки высоконадежных шестеренных гидравлических насосов серии MASTER (M-3) от бренда Гидротех. Это оборудование предназначено для создания высокого давления и перекачивания минеральных масел, смазочно-охлаждающих жидкостей и других индустриальных сред в широком спектре промышленного применения. Модели НШ 25М3, НШ 32М-3, НШ 40М-3 и НШ 50М-3 отличаются увеличенным рабочим ресурсом, отличными массогабаритными показателями и полностью взаимозаменяемы с популярными насосами серии UNIVERSAL.
Описание и назначение насосов НШ серии М-3
Шестеренные насосы серии М-3 – это robust (надежные) гидравлические агрегаты, завоевавшие доверие на рынке Казахстана и стран СНГ. Их основная задача – преобразование механической энергии вращения вала в энергию потока рабочей жидкости, обеспечивая стабильную подачу под высоким давлением. Модель НШ 25М3 и её собратья по серии идеально подходят для оснащения станков, дорожно-строительной техники, прессового и подъемно-транспортного оборудования. Конструкция насоса НШ 25М3 отработана до мелочей, что гарантирует долгий срок службы даже в условиях интенсивной эксплуатации.
Шестеренный насос НШ 25М3, вид со стороны вала и корпуса
Технические характеристики и параметры
Ключевые технические характеристики, которые определяют выбор модели насоса НШ 25М3, включают рабочий объем, номинальное и максимальное давление, диапазон рабочих температур и тип рабочей среды. Серия М-3 спроектирована для работы в жестких условиях.
| Параметр |
НШ 32М-3 |
НШ 40М-3 |
НШ 50М-3 |
| Рабочий объем, см³/об |
32 |
40 |
50 |
| Номинальное рабочее давление, МПа (бар) |
до 25.0 (250) |
| Максимальное давление, МПа |
до 32.0 |
| Диапазон рабочих температур, °C |
от -40 до +90 |
| Тип рабочей среды |
Минеральные и синтетические масла, индустриальные жидкости (вязкость 10-300 мм²/с) |
| Присоединительные размеры (вход/выход), мм |
23 / 16 |
23 / 16 |
27 / 19 |
| Масса (ориентировочно), кг |
~5.8 |
~6.0 |
~7.5 |
| Производительность* при 1500 об/мин, л/мин |
~48 |
~60 |
~75 |
* Производительность зависит от вязкости жидкости и частоты вращения.
Принцип работы шестеренного насоса
Принцип работы насоса НШ 25М3 основан на классической шестеренной схеме. В корпусе агрегата находятся две шестерни – ведущая и ведомая. При вращении вала, соединенного с ведущей шестерней, зубья, входя в зацепление, вытесняют жидкость из зоны всасывания в зону нагнетания. За счет плотного прилегания шестерен к корпусу и друг к другу создается герметичность камер, что и позволяет насосу НШ 25М3 развивать высокое давление. Простота конструкции – залог надежности и ремонтопригодности.
Собрались как-то три насоса на «саумалқор»: поршневой, пластинчатый и шестеренный НШ 25М3. Спорят, кто важнее. Поршневой говорит: «Я самый точный!». Пластинчатый: «А я самый тихий!». Насос НШ 25М3 молча качает, создает давление и думает: «Менің жұмыс істеуім керек, ал сөйлеу емес» («Мне надо работать, а не разговаривать»).
Условное обозначение и расшифровка модели
Маркировка насосов серии М-3 проста и понятна. Рассмотрим на примере ключевой модели – насоса НШ 25М3.

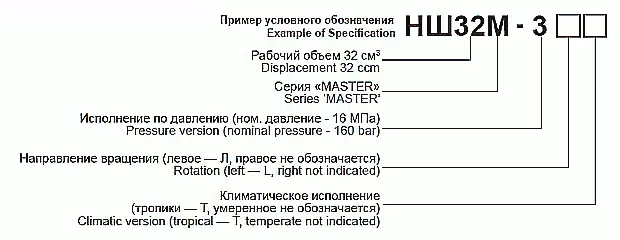

Расшифровка кода модели насоса НШ серии М-3
- НШ – Насос Шестеренный.
- 25 – Номинальный рабочий объем в см³ на один оборот. Для других моделей это 32, 40, 50.
- М – Серия «MASTER».
- 3 – Исполнение (версия конструкции, часто указывает на особенности монтажа и присоединения).
Таким образом, насос НШ 25М3 – это шестеренный насос серии MASTER с рабочим объемом 25 см³/об в третьем исполнении.
Габаритные и присоединительные размеры
Для корректного монтажа и подключения к гидросистеме важно знать точные размеры насоса. Ниже приведена таблица с основными габаритными и присоединительными размерами для серии М-3, которая включает и модель насоса НШ 25М3.

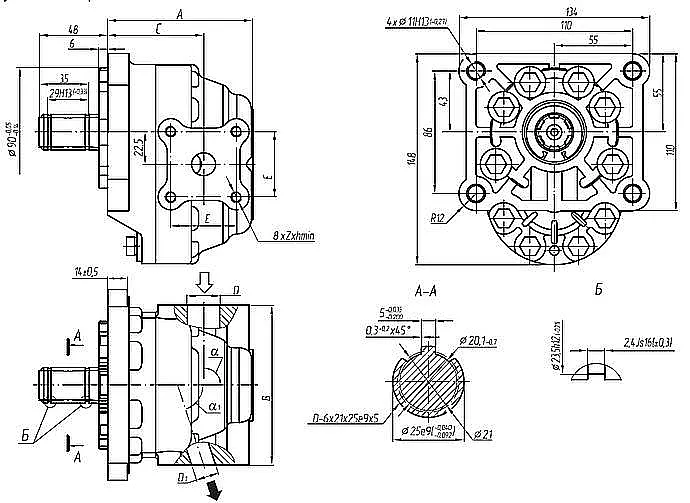

Чертеж с обозначением размеров для монтажа насоса
| Параметр / Код объема |
32 |
40 |
50 |
| Размер A |
мм |
102 |
104 |
115 |
| Размер B |
мм |
112 |
112 |
108 |
| Размер C |
мм |
67.5 |
67.5 |
75.5 |
| Размер E |
мм |
46 |
46 |
54 |
| Диаметр входа D |
мм |
23 |
23 |
27 |
| Диаметр выхода D1 |
мм |
16 |
16 |
19 |
| Крепеж Zxhmin |
мм |
M8x18 |
M8x18 |
M10x15 |
| Угол положения входа ? |
град |
90 |
90 |
72 |
| Угол положения выхода ?1 |
град |
72 |
72 |
72 |
Область применения и совместимое оборудование
Благодаря высокой надежности и способности работать с широким спектром жидкостей, насос НШ 25М3 и аналоги серии М-3 находят применение во многих отраслях промышленности Казахстана:
- Металлообработка: Станки с ЧПУ, гильотинные ножницы, прессы.
- Строительство и дорожная техника: Гидравлические системы экскаваторов, погрузчиков, бульдозеров (в качестве вспомогательных или дублирующих насосов).
- Нефтегазовый сектор: Оснащение технологического оборудования, работающего на минеральных маслах.
- Сельское хозяйство: Гидросистемы комбайнов, тракторов, подъемников.
- Производство: Литейное оборудование, испытательные стенды, системы смазки.
Насосы полностью взаимозаменяемы с моделями серии UNIVERSAL, что упрощает модернизацию и ремонт существующего парка оборудования.
Температурный режим и срок службы
Серия М-3, включая насос НШ 25М3, рассчитана на работу в широком температурном диапазоне от -40°C до +90°C, что позволяет использовать их в условиях казахстанского климата – как в жарких регионах, так и в морозные зимы. Важно использовать рабочую жидкость, соответствующую вязкостным характеристикам для данных температур. Ресурс работы насосов серии MASTER составляет 1 750 000 циклов, что примерно на 75% превышает ресурс обычных плоскопараллельных насосов. При соблюдении условий эксплуатации (чистота рабочей жидкости, отсутствие кавитации, правильное подключение) срок службы значительно увеличивается.
Комплектующие и ремкомплекты
Для обеспечения длительной и бесперебойной работы насоса НШ 25М3 важно иметь доступ к запасным частям. Наиболее подвержены износу следующие компоненты:
- Пара шестерен (ведущая и ведомая).
- Комплект торцевых (распорных) втулок.
- Уплотнительные манжеты и сальники вала.
- Корпусные уплотнения (прокладки).
- Подшипники вала.
Рекомендуется приобретать оригинальные ремкомплекты от производителя Гидротех, чтобы гарантировать точное соответствие размеров и материалов, особенно для такого ответственного узла, как насос НШ 25М3.
Примеры заказа и доставка
При заказе важно точно указать модель насоса. Например: «Насос шестеренный НШ 32М-3» или ключевую модель – «Насос НШ 25М3». Для получения точной цены и консультации по выбору модели свяжитесь с нами через Контакты или заполните форму заказа.
Мы, компания Гидротех из Костаная, осуществляем поставки насосного оборудования по всему Казахстану и в страны СНГ. Доставка доступна в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Узбекистан и другие страны. Обеспечиваем полный пакет документов, включая сертификаты соответствия.
Часто задаваемые вопросы (FAQ)
Как выбрать между НШ 25М3, 32М-3, 40М-3 и 50М-3?
Выбор зависит от требуемой производительности (подачи) вашей гидросистемы. Основной параметр – рабочий объем (25, 32, 40, 50 см³/об). Больший объем при той же частоте вращения обеспечит больший поток жидкости. Необходимо также учитывать совместимость по присоединительным размерам и давлению.
Каковы сроки поставки насоса НШ 25М3 в Казахстан?
Насосы серии М-3 часто есть в наличии на нашем складе в Костанае. В случае отсутствия срок поставки обычно составляет от 10 до 30 рабочих дней, в зависимости от модели и региона доставки.
С какими жидкостями можно работать насосу НШ 25М3?
Насос предназначен для минеральных, синтетических и полусинтетических масел, а также для индустриальных неагрессивных жидкостей с вязкостью от 10 до 300 мм²/с при рабочей температуре. Не предназначен для воды, эмульсий или агрессивных химических сред.
Возможна ли замена насоса НШ 25М3 на аналог другой серии?
Да, насосы серии MASTER (M-3) конструктивно и по присоединительным размерам взаимозаменяемы с насосами серии UNIVERSAL, что упрощает модернизацию и ремонт. Однако перед установкой необходимо сверить характеристики по давлению и производительности.
