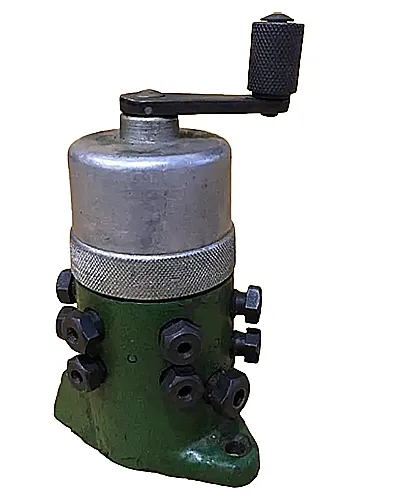

Плунжерный насос С18М-11 (аналог 106П) — общий вид с присоединительной резьбой G1/8".
Описание и назначение смазочного насоса С18М-11
Плунжерный насос С18М-11 (аналог 106П) является сердцем системы принудительной циркуляционной смазки на множестве промышленных предприятий Казахстана. Это высоконадежное шестиплунжерное устройство, основная задача которого — обеспечить дозированную подачу минеральных и индустриальных масел под рабочим давлением к критически важным узлам трения станков и механизмов. Если ваше производство в Усть-Каменогорске, Караганде или Павлодаре завязано на металлообработке, то качественный насос плунжерный С18М-11 (аналог 106П) — это залог бесперебойной работы оборудования. Изделие производится в строгом соответствии с ГОСТ 22953-78 и имеет климатическое исполнение УХЛ4.1, что подтверждает его адаптацию к эксплуатации в условиях континентального климата Казахстана.
Основные технические и габаритные параметры
Небольшие габариты и вес делают этот плунжерный насос С18М-11 (аналог 106П) идеальным решением для монтажа в ограниченном пространстве. Его масса составляет порядка 1.5 кг, а компактные размеры в пределах 120×90×85 мм позволяют легко интегрировать его в существующие смазочные системы. Код ТН ВЭД для данной позиции — 8413.50.000 0. Для подключения магистралей используется стандартная трубная резьба G1/8".
| Параметр | Значение | Единица измерения |
|---|
| Масса | 1.5 | кг |
| Габаритные размеры (Д×Ш×В) | 120×90×85 | мм |
| Присоединительный размер | G 1/8" | - |
| Код ТН ВЭД | 8413.50.000 0 | - |
— Ербол, бұл станок неге осындай жақсы жұмыс істейді?
— Оған біз жаңадан плунжерный насос С18М-11 (аналог 106П) орнатқанбыз. Енді ол майды анасы сүтінді бергендей дәл мөлшерде береді!
Технические характеристики и принцип работы
Работа плунжерного насоса С18М-11 (аналог 106П) основана на классическом шестиплунжерном принципе с приводом от распределительного валика. При вращении кулачка через ручной (или механический) привод каждый плунжер совершает возвратно-поступательное движение. Специальные пазы на валике поочередно соединяют полости под плунжерами с линией всасывания и нагнетания. Уникальность данной модели — в наличии двух профильных канавок, которые обеспечивают подачу смазки одновременно в два независимых трубопровода. Это значительно повышает производительность и надежность системы смазки в целом.
| Характеристика | Значение | Единица измерения |
|---|
| Рабочее давление | 1.6 (16 бар) | МПа |
| Подача (производительность) | 0.04 | л/мин |
| Рабочий объем | 0.08 | см³ |
| Тип рабочей среды | Минеральные, индустриальные масла | - |
| Вязкость рабочей среды | 10–400 | мм²/с |
| Температура рабочей среды | от +1 до +40 | °C |
| Температура окружающей среды | от -20 до +60 | °C |
| Тонкость фильтрации масла | 25 | мкм |
| Ресурс непрерывной работы | 8000 | часов |
Эксплуатация, срок службы и сфера применения
Прочный корпус из чугуна СЧ20 обеспечивает насосу плунжерному С18М-11 (аналог 106П) устойчивость к вибрациям и гидравлическим ударам, характерным для кузнечно-прессового оборудования. Срок службы устройства при соблюдении регламента технического обслуживания и использовании масла надлежащей очистки (фильтр 25 мкм) составляет не менее 5 лет. Этот параметр особенно важен для казахстанских предприятий, где стабильность оборудования напрямую влияет на экономику производства.
Основные области применения в Казахстане:
Металлообрабатывающая отрасль: универсальные токарные, фрезерные, сверлильные станки (например, модернизация станков 1К62, 16К20).
Обработка металлов давлением: гидравлические и кривошипные прессы, гильотинные ножницы.
Транспортные системы: конвейеры, рольганги на производственных линиях.
Деревообработка: сушильные камеры, форматные станки.
Насос плунжерный С18М-11 (аналог 106П) полностью совместим с типовыми смазочными системами ЛР-20, ЛР-40 и их отечественными и зарубежными аналогами, что упрощает его внедрение.
Маркировка, комплектация и запасные части
Условное обозначение модели расшифровывается следующим образом: С — смазочный, 18 — номер модели, М — модификация, 11 — индекс исполнения. Прямой аналог по отечественному ГОСТ — 106П. Для заказа через нашего поставщика ГИДРОТЕХ из Костаная используется шифр: Гидротех-S18M11-106P.
В процессе эксплуатации наиболее подвержены износу элементы, контактирующие с рабочей средой и испытывающие механическое трение. Рекомендуем иметь на складе следующий ремкомплект:
| Наименование запчасти (узла) | Назначение |
|---|
| Комплект плунжеров (6 шт.) с пружинами | Основной рабочий орган, создающий давление |
| Распределительный валик (распредвал) | Управление фазами всасывания и нагнетания |
| Уплотнительные манжеты и сальники | Герметизация полостей, предотвращение утечек масла |
| Кулачковый вал (приводной вал) | Преобразование вращательного движения в возвратно-поступательное |
| Корпусные пробки с уплотнениями (нижняя/верхняя) | Доступ к внутренней полости и ее герметизация |
Примеры заказа и варианты поставки
Мы организуем не просто продажу, а комплексную поставку насоса плунжерного С18М-11 (аналог 106П) под задачи вашего предприятия. Вот как это выглядит на практике:
— Для ТОО «Астана-Станок»: партия из 20 единиц для плановой замены изношенных узлов смазки на парке токарных станков с доставкой в Астану.
— Для завода в Шымкенте: поставка 10 насосов С18М-11 вместе с комплектом фильтров тонкой очистки ФСМ-25 для новой производственной линии.
— Срочный заказ для предприятия в Актобе: 5 единиц с организацией экспресс-доставки в течение 48 часов для минимизации простоев.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать плунжерный насос С18М-11 для конкретного станка?Главные критерии — требуемое давление в системе смазки (должно соответствовать или превышать паспортное давление насоса в 1.6 МПа) и необходимый расход масла (подача 0.04 л/мин). Также проверьте тип и вязкость применяемого масла, а также присоединительный размер (G1/8"). Если сомневаетесь, пришлите модель станка или характеристики существующей смазочной системы нашему специалисту через форму обратной связи.
Какой срок службы у насоса и от чего он зависит?Заявленный срок службы — от 5 лет. На практике он напрямую зависит от трех факторов: 1) Качество и чистота масла (обязательна фильтрация 25 мкм). 2) Соблюдение температурного режима работы (масло от +1 до +40°C). 3) Своевременное плановое обслуживание и замена изнашиваемых деталей (плунжеров, сальников).
Осуществляете ли вы доставку по Казахстану и в страны СНГ?Да, компания Гидротех, как официальный поставщик, осуществляет доставку оборудования и запчастей во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также работаем с партнерами в других странах СНГ. Сроки и стоимость доставки рассчитываются индивидуально после оформления заявки.
Что делать, если насос вышел из строя? Есть ли гарантия и сервис?На всю продукцию, включая плунжерный насос С18М-11 (аналог 106П), предоставляется гарантия 12 месяцев. При обнаружении производственного дефекта вы можете обратиться в наш сервисный центр. Для послегарантийного ремонта мы поставляем полный набор запасных частей и ремкомплектов, список которых указан выше. Консультацию по ремонту можно получить в разделе Контакты.
Завершение и акцент на казахстанское качество
Выбирая плунжерный насос С18М-11 (аналог 106П) у казахстанского поставщика Гидротех, вы получаете не просто деталь, а надежного партнера в обеспечении бесперебойной работы вашего производства. Наша логистика отлажена из Костаная в любой город страны, а техническая поддержка основана на глубоком понимании специфики местного рынка. Мы гарантируем подлинность продукции, полное соответствие ГОСТ и оперативное решение любых вопросов. Доверьте смазку вашего оборудования профессионалам — обеспечьте стабильность и долговечность ваших станков с проверенным качеством от Гидротех.
