Описание и назначение узла для прессового оборудования
Надежная фрикционная муфта-тормоз УВ3144 — это ключевой узел для безопасной и эффективной работы кузнечно-прессового оборудования, в частности пресса КД2128. Этот механизм отвечает за периодическое соединение вращающихся частей привода при постоянной работе двигателя и за мгновенное, надежное торможение ведомых элементов. Монтаж высококачественной муфты-тормоза УВ3144 фрикционной на ваш пресс КД2128 (63тс) является гарантией точного позиционирования ползуна, предотвращения аварийных ситуаций и увеличения ресурса всего оборудования.
Изделие производится с учетом всех современных промышленных стандартов и известного российского качества. Благодаря механической блокировке полностью исключается самопроизвольное включение, что критически важно для безопасности оператора. Муфта-тормоз УВ3144 фрикционная отлично себя зарекомендовала на предприятиях Казахстана, работающих в режиме высоких нагрузок и интенсивного цикла, где важна бесперебойность — будь то металлургический комбинат, цех холодной штамповки в Алматы или кузнечное производство в Караганде.

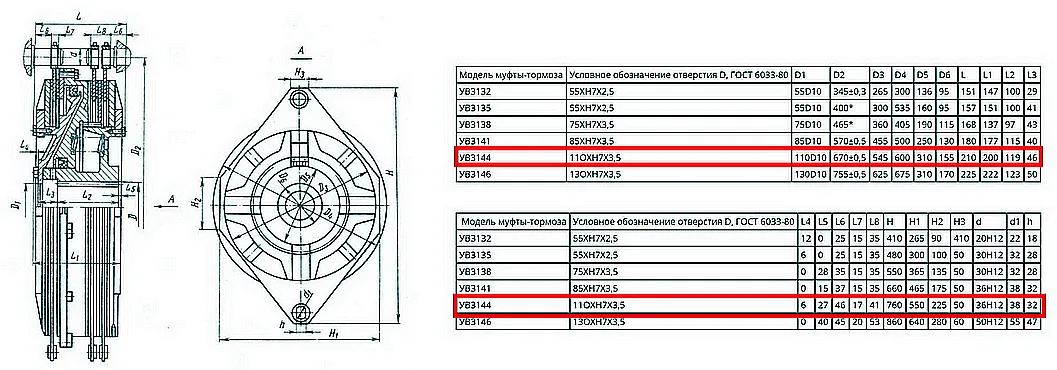

Основные параметры: вес, размеры и Код ТН ВЭД
Универсальная конструкция муфты-тормоза УВ3144 фрикционной позволяет легко интегрировать ее в существующие линии без серьезных модификаций. Все параметры соответствуют техническим условиям ТУ 4146-001-55073290-2020, что обеспечивает полную совместимость с прессами производства России и СНГ. Код ТН ВЭД для данной продукции – 8483 60 000 0. Основные габаритные и весовые характеристики представлены в таблице ниже.
Таблица: Габаритные размеры и масса
| Параметр | Значение | Примечание |
|---|
| Масса (нетто), кг | 210 | В сборе |
| Диаметр корпуса, мм | 740 | Наружный |
| Длина в сборе, мм | 540 | Монтажная |
| Диаметр посадочного места, мм | 320 | Под вал |
| Код ТН ВЭД | 8483 60 000 0 | Фрикционные муфты и тормоза |
Такие размеры и вес делают фрикционную муфту-тормоз УВ3144 оптимальным выбором для замены вышедших из строя или морально устаревших узлов на прессах модели КД2128 (63тс).
«Бапа, неужто этот пресс КД2128 такой надежный?» – «Балам, с ним как с хорошим скакуном: главное – управление. Поставил я на него муфту-тормоз УВ3144 фрикционную, так теперь она не только вал тормозит, но и мои сомнения!»
Технические характеристики муфты-тормоза УВ3144 фрикционной
Технические параметры муфты-тормоза УВ3144 фрикционной подобраны для работы в условиях высоких нагрузок, характерных для прессов усилием 63 тонны. Ниже приведены ключевые эксплуатационные характеристики, которые определяют производительность и надежность узла.
| Параметр | Значение | Единица измерения |
|---|
| Крутящий момент (номинальный) | 2500 | кгс*м |
| Тормозной момент | 315 | кгс*м |
| Момент инерции ведомых деталей | 68 | кгс*м |
| Максимальная частота вращения | 125 | об/мин |
| Рабочее давление воздуха | 0.45 | МПа (4.5 кгс/см²) |
| Максимальное число включений в минуту | 63 | циклов/мин |
| Тип рабочей среды | Сухой сжатый воздух | – |
| Присоединительный размер вала | Ø320 мм | Эвольвентное шлицевое соединение |
Параметры, такие как высокий крутящий момент и достаточный тормозной момент, делают фрикционную муфту-тормоз УВ3144 фрикционную идеальной для пресса КД2128. Частота вращения и число включений полностью соответствуют штатным режимам работы данного прессового оборудования.
Принцип работы и устройство узла
Принцип действия муфты-тормоза УВ3144 основан на пневматическом управлении и фрикционном сцеплении. При подаче сухого сжатого воздуха (рабочее давление 0.45 МПа) через встроенную распределительную головку (типа ГВП-16) в пневматическую камеру, поршень воздействует на пакет ведущих дисков. Диски, оснащенные высококачественными фрикционными накладками, сжимаются, передавая крутящий момент от маховика на эксцентриковый (главный) вал пресса – происходит включение муфты.
При сбросе давления воздуха мощные возвратные пружины разжимают пакет дисков муфты и одновременно зажимают тормозной диск, обеспечивая мгновенную остановку ведомой части. Именно этот двойной принцип (включение/торможение) в одном корпусе и делает муфту-тормоз УВ3144 фрикционную для пресса КД2128 (63тс) таким эффективным и надежным узлом. Эвольвентное шлицевое соединение ступицы с валом гарантирует плавность работы и отсутствие люфтов.
Условия эксплуатации: температурный режим и срок службы
Муфта-тормоз УВ3144 фрикционная рассчитана на эксплуатацию в широком диапазоне условий, характерных для промышленных цехов Казахстана.
- Температурный режим: От -40°C до +80°C. Специальное покрытие и материалы предотвращают коробление и потерю свойств при перепадах.
- Рабочая среда: Сухой очищенный сжатый воздух (без масляных и водяных примесей). Для работы в условиях цехов с высокой влажностью рекомендуется исполнение с усиленной антикоррозионной защитой.
- Ресурс и срок службы: Заявленный производителем срок службы узла составляет не менее 8 лет. Фрикционные накладки рассчитаны на минимум 500 000 циклов включения/выключения. Контроль износа осуществляется через специальный индикатор.
Соблюдение этих условий, а также регулярное техническое обслуживание в соответствии с инструкцией — залог долгой и беспроблемной работы вашей муфты-тормоза УВ3144 на прессе.
Область применения и совместимое оборудование
Изначально разработанная для пресса КД2128 (63тс), фрикционная муфта-тормоз УВ3144 успешно применяется на широком спектре кузнечно-прессового оборудования. Ее часто устанавливают не только на базовую модель, но и на другие машины с аналогичными кинематическими схемами и параметрами.
Основное применение:
- Кривошипные прессы горячей и холодной штамповки модели КД2128, КД2328 (усилием 63тс).
- Горизонтально-ковочные машины (ГКМ) и автоматы типа КГД.
- Оборудование для объемной штамповки на металлургических и машиностроительных предприятиях.
- В качестве унифицированного узла для модернизации старых прессов, замены импортных или снятых с производства аналогов.
Унификация присоединительных размеров позволяет осуществлять замену без длительной остановки производства — что критически важно для предприятий в Актобе, Павлодаре или Усть-Каменогорске, где каждая минута простоя влечет убытки.

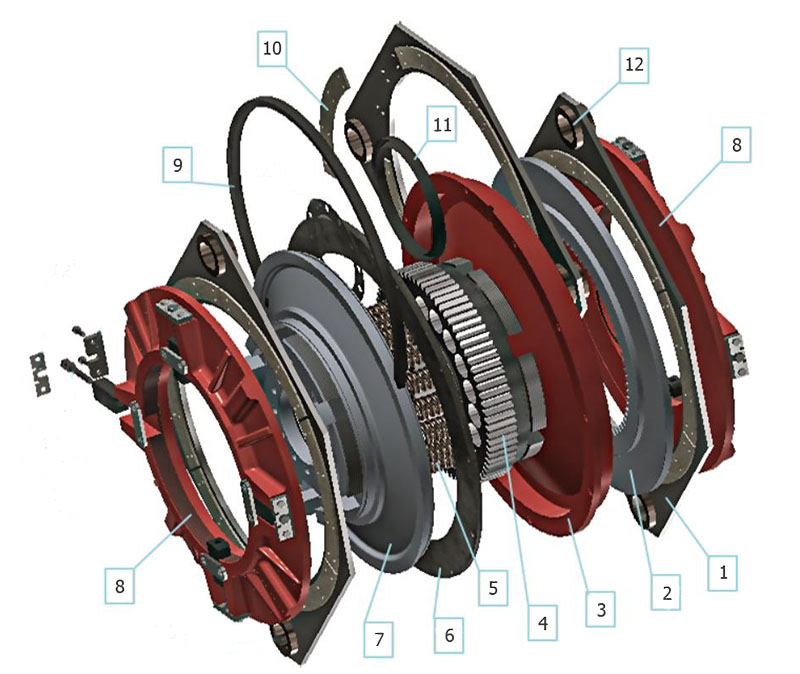

Условное обозначение, состав и запчасти
Маркировка «УВ3144» имеет четкую расшифровку: У – универсальная; В – включаемая пневматически (воздухом); 31 – типоразмер; 44 – модификация для прессов серии КД. Указание в скобках «(Пресс КД2128 (63тс))» прямо определяет основное целевое оборудование.
Для удобства заказа запасных частей каждый компонент имеет свой код. Вот основные изнашиваемые элементы и типовой состав ремкомплекта для муфты-тормоза УВ3144:
| Наименование детали / комплекта | Код по каталогу | Назначение |
|---|
| Ступица в сборе | УВ3144-00Б-101 | Основная деталь, устанавливаемая на вал |
| Поршень пневмокамеры | УВ3144-00Б-102 | Передает усилие воздуха на диски |
| Цилиндр пневмокамеры | УВ3144-00Б-103 | Корпусная часть пневматики |
| Комплект фрикционных дисков (накладок) | УВ3144-00Б-105 | Основной расходный материал |
| Комплект возвратных пружин | УВ3144-00Б-107 | Обеспечивают выключение и торможение |
| Уплотнительные кольца и манжеты | Ремкомплект УВ3144-РК1 | Для восстановления герметичности пневмосистемы |
Наиболее часто требуют замены именно фрикционные накладки (диски) и уплотнения пневмокамеры. Все эти запчасти всегда в наличии или под заказ у поставщика Гидротех.
Примеры оформления заказа и доставка
Заказать муфту-тормоз УВ3144 фрикционную для вашего пресса КД2128 (63тс) можно как в полной комплектации, так и отдельными узлами для ремонта. Вот типовые варианты:
- Вариант 1 (полная замена): Муфта-тормоз УВ3144 фрикционная в сборе. Готов к установке.
- Вариант 2 (капитальный ремонт): Ремонтный комплект (фрикционные диски, пружины, уплотнения).
- Вариант 3 (профилактика): Комплект фрикционных дисков и уплотнительных колец.
Наше предприятие, имея статус официального поставщика продукции, обеспечивает прямые поставки в Казахстан. Мы организуем доставку в любой город: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Сроки поставки зависят от наличия на складе в Костанае и обычно составляют от 3 до 10 рабочих дней. Для получения точного расчета и консультации воспользуйтесь формой обратной связи.
Ответы на частые вопросы (FAQ)
Как правильно подобрать муфту-тормоз для моего пресса, если модель отличается от КД2128?
Для корректного подбора необходим паспорт вашего пресса. Основные параметры для проверки: диаметр вала (должен быть 320 мм), требуемый крутящий момент (не более 2500 кгс*м) и тип управления (пневматика, давление 0.45 МПа). Наши инженеры помогут с анализом на основе предоставленных данных.
Какие сроки поставки муфты-тормоза УВ3144 в Казахстан?
При наличии на складе в Костанае отгрузка осуществляется в течение 1-2 дней. Доставка до вашего города транспортной компанией занимает 3-7 дней. Под заказ срок изготовления у производителя уточняется индивидуально, но обычно не превышает 20 рабочих дней.
Можно ли использовать муфту-тормоз УВ3144 при работе в три смены?
Да, конструкция и материалы рассчитаны на интенсивный режим работы. Ключевое ограничение — максимальное число включений в минуту (63), которое должно соблюдаться. Регулярный визуальный контроль износа накладок обязателен.
Предоставляете ли вы гарантию и техническую поддержку?
Да, на всю продукцию предоставляется гарантия 24 месяца. Техническая поддержка включает консультации по установке, первому запуску и дальнейшему обслуживанию. При необходимости наш специалист может выехать на ваш объект в Казахстане (услуга согласуется отдельно).
Надежный поставщик промышленных компонентов в Казахстане
Выбирая муфту-тормоз УВ3144 фрикционную у нас, вы выбираете прямые поставки от производителя, гарантию оригинального качества и полное соответствие заявленным характеристикам. Мы являемся надежным партнером для промышленных предприятий по всему Казахстану, понимающим специфику местного рынка и логистики. Наш склад в Костанае позволяет оперативно закрывать срочные потребности в запасных частях для прессового и кузнечного оборудования.
Для заказа или получения подробной консультации свяжитесь с нами через раздел Контакты или используйте форму обратной связи на сайте. Обеспечьте бесперебойную работу вашего пресса КД2128 (63тс) с оригинальной муфтой-тормозом УВ3144 фрикционной!
