Муфта-тормоз УВ3132 фрикционная: описание и область применения
Современное промышленное производство в Казахстане требует высоконадёжных компонентов для обеспечения непрерывности и безопасности технологических процессов. Именно таким элементом является пневматическая муфта-тормоз УВ3132 фрикционная. Это многодисковое устройство предназначено для выполнения двух ключевых функций в приводах машин и станков: периодического соединения вращающихся частей и, что не менее важно, обеспечения безопасного и постоянного торможения при работающем двигателе.
Принципиальная важность муфты-тормоза УВ3132 фрикционной заключается в её способности обеспечить мгновенную синхронизацию и остановку. Это критически необходимо для прецизионного кузнечно-прессового, упаковочного и металлообрабатывающего оборудования, широко представленного на казахстанских предприятиях. Конструкция муфты-тормоза УВ3132 фрикционной, основанная на использовании пакета фрикционных дисков, спроектирована для работы в условиях интенсивных циклических нагрузок и гарантирует стабильную производительность в самых жёстких производственных условиях.
Основные параметры и нормативная база
Для предварительного расчёта модернизации или ремонта вашего оборудования важно знать габаритные и присоединительные размеры, а также вес узла. Муфта-тормоз УВ3132 фрикционная имеет компактную, но прочную конструкцию, что обеспечивает её надёжное внедрение в существующие промышленные линии.
| Параметр | Значение |
|---|
| Масса, кг | 37 |
| Диаметр корпуса / Ширина / Высота, мм | 395 × 395 × 210 |
| Код ТН ВЭД для таможенного оформления | 848360000 |
| Соответствие стандартам | ГОСТ 15164-92, ТР ТС 010/2011 |
Устройство сертифицировано для применения на всей территории Таможенного союза ЕАЭС, что снимает любые бюрократические барьеры для его внедрения на казахстанских заводах и фабриках.
Жұмысшы станокқа жаңа муфта-тормоз УВ3132 фрикционная орнатқаннан кейін шеберге былай деді: «Енді оның тәртіпсіз еңбекке шығуы туралы шағым жоқ!» Шебер: «Иә, енді ол уақытында тоқтайды да, уақытында жұмыс істейді!»
Технические характеристики и принцип действия
Работа муфты-тормоза УВ3132 фрикционной основана на чётком взаимодействии пневматики и механики. При подаче в цилиндр сжатого воздуха (давлением до 0,45 МПа) поршень перемещается и сжимает пакет дисков с фрикционными накладками. Это приводит к надёжному соединению ведущей и ведомой частей и передаче крутящего момента. При сбросе давления мощные пружины разводят диски, активируя тормозной режим — ведомая часть останавливается.
| Параметр | Значение | Примечание |
|---|
| Крутящий момент, кгс*м | 160 | Основной передаваемый момент |
| Тормозной момент, кгс*м | 40 | Момент для эффективной остановки |
| Рабочее давление воздуха, МПа | 0,45 | Номинальное давление включения (0,4-0,6 МПа) |
| Максимальная частота вращения, об/мин | 220 | Расчётная рабочая скорость |
| Максимальное число включений в минуту | 63 | Пиковая цикличность для интенсивных режимов |
| Тип рабочей среды | Осушенный сжатый воздух | Обязательно наличие фильтра-влагоотделителя |
| Присоединительные размеры | Вал Ø70 мм, фланец 8×Ø16 на Ø320 | Стандарт ГОСТ 15164-92 |
| Производительность (скорость срабатывания) | До 63 циклов в минуту | Гарантируется точная синхронизация |
Особенностью конструкции муфты-тормоза УВ3132 фрикционной является эвольвентное зацепление и механическая блокировка, исключающая такие нежелательные явления, как проскальзывание и сдваивание рабочих ходов.
Детальный чертёж с размерами (D×Ш×В: 395×395×210 мм) для интеграции в проект.
Температурный режим, срок службы и обслуживание
Устройство адаптировано для работы в широком диапазоне условий, характерных для производственных цехов по всему Казахстану. Допустимый температурный режим работы муфты-тормоза УВ3132 фрикционной составляет от -20°C до +80°C. Стабильность фрикционных характеристик обеспечивают специальные накладки из износостойкого материала Форадо.
При своевременном техническом обслуживании (регулировке хода цилиндра для компенсации износа накладок) срок службы агрегата превышает 8 лет. Это делает муфту-тормоз УВ3132 фрикционную экономически выгодным решением для долгосрочных инвестиций в ремонтопригодное оборудование.
Где используется фрикционная муфта-тормоз УВ3132?
Сфера применения данного узла охватывает ключевые отрасли промышленности:
Металлургия и металлообработка: Кривошипные прессы, гильотинные и дисковые ножницы, координатные прокатные станы.
Машиностроение: Токарные, фрезерные и штамповочные станки с ЧПУ, требующие точной остановки шпинделя.
Промышленность стройматериалов: Линии по производству кирпича, плитки, где необходима синхронизация транспортировки и резки.
Упаковка и логистика: Конвейерные системы с реверсивным движением, паллетизаторы.
Таким образом, муфта-тормоз УВ3132 фрикционная является универсальным и критически важным компонентом для модернизации и поддержания работоспособности парка промышленного оборудования в Казахстане.
Условное обозначение и комплектация
Полное обозначение модели — муфта-тормоз УВ3132 фрикционная УВ3132-00Б. Расшифровка: У — универсальная, В — втулочная (способ крепления), 31 — серия многодисковых муфт, 32 — модификация с конкретными характеристиками.
В базовую поставку входит сама муфта-тормоз, полный комплект крепёжных элементов, паспорт изделия и руководство по эксплуатации. При необходимости возможна отдельная поставка ремонтного комплекта для муфты-тормоза УВ3132 фрикционной, включающего наиболее изнашиваемые детали: комплект фрикционных дисков (накладок Форадо), набор пружин, уплотнительные манжеты и кольца поршня.

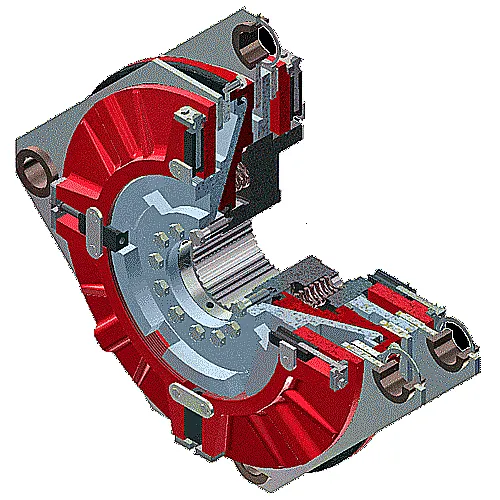

Схема подключения: вал 70 мм и фланец с 8 отверстиями под болты М16.
Примеры заказов и логистика
Наши клиенты по всему Казахстану и СНГ регулярно выбирают данную модель для решения производственных задач. Например, предприятие из Караганды заказало 3 единицы УВ3132 для восстановления линии прессов, а завод в Актобе приобрёл 5 штук для новой технологической линии. Мы организуем оперативную доставку муфты-тормоза УВ3132 фрикционной в любой регион: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ.
Хотите оформить заказ или получить консультацию инженера по применению? Просто заполните форму обратной связи, и наш специалист свяжется с вами для уточнения всех деталей.
Надёжный поставщик промышленных компонентов в Казахстане
Мы, компания Гидротех, являемся прямым поставщиком и партнёром производителя, что гарантирует оптимальные цены и 100% контроль качества каждой поставляемой единицы. Каждая муфта-тормоз УВ3132 фрикционная перед отгрузкой проходит финальные испытания. Мы гордимся тем, что вносим вклад в развитие промышленности Казахстана, поставляя надёжные, сертифицированные узлы для ответственного оборудования. Доверьте модернизацию и ремонт ваших станков профессионалам — обращайтесь в Гидротех.
