Описание и назначение фильтра 0,16ФМС-22М
Фильтр магнитно-сетчатый 0,16ФМС-22М — это высокоэффективное устройство для тонкой очистки гидравлических и смазочных жидкостей от механических и ферромагнитных примесей. Компактная и надежная конструкция делает его идеальным решением для встраивания в узлы промышленного оборудования по всему Казахстану. Данный магнитно-сетчатый фильтр обеспечивает двухступенчатую защиту: сначала сетка задерживает крупные частицы, затем мощный магнитный блок притягивает металлическую стружку. Это продлевает срок службы дорогостоящих гидроагрегатов, таких как насосы, двигатели и золотники, предотвращая абразивный износ.
Основные габаритные и технические данные
Модель 0,16ФМС-22М отличается компактными размерами и весом, что упрощает её монтаж в условиях ограниченного пространства. Ниже приведены ключевые параметры устройства.
Код ТН ВЭД для таможенного оформления: 8421230000.
| Параметр | Значение |
|---|
| Масса (приблизительная) | 3,0 кг |
| Высота (габаритная) | 180 мм |
| Диаметр корпуса | 95 мм |
| Условный проход | 10 мм |
| Присоединительная резьба | М42х1,5 |
Обращаем внимание, что для серий ФМС-1М и ФМС-2М общий вес может колебаться от 3,0 до 10,5 кг в зависимости от конкретной модификации и типа рабочей среды, для которой предназначен фильтр.

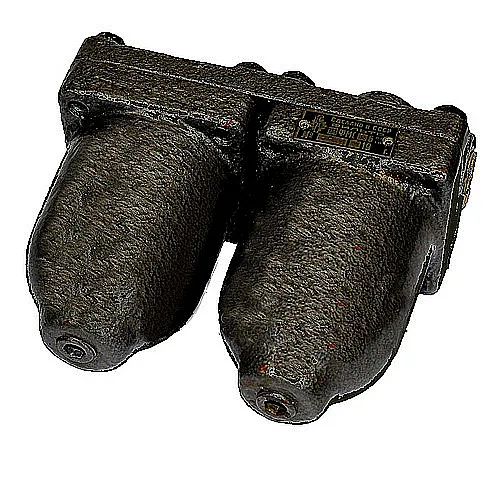

Чертеж с габаритными и присоединительными размерами фильтра 0,16ФМС-22М
— Жұмыс барысында магнитно-сетчатый фильтр 0,16ФМС-22М шеберге: «Маған тыныштық қажет, мен мына ферромагнитті бөлшектердің шарықтауын тыңдаймын!»
Детальные технические характеристики
Выбирая оборудование, важно учитывать его эксплуатационные возможности. Технические характеристики фильтра 0,16ФМС-22М гарантируют его стабильную работу в составе гидравлических систем.
| Параметр | Значение и описание |
|---|
| Номинальная производительность (расход) | 16 л/мин |
| Тонкость фильтрации (номинальная) | 160 мкм |
| Эффективность улавливания магнитных частиц | до 85% |
| Максимальное рабочее давление | 6,3 МПа (63 кгс/см²) |
| Диапазон температур рабочей среды (масла) | от +10°C до +60°C |
| Диапазон температур окружающей среды | от +10°C до +55°C |
| Тип рабочей среды | Минеральные и синтетические масла, вязкостью до 500 сСт (мм²/с) |
Принцип действия и конструктивные особенности
Принцип работы фильтра ФМС интуитивно понятен и предельно надежен. Жидкость под рабочим давлением поступает внутрь корпуса устройства. На первом этапе загрязненный поток проходит через металлическую сетку, которая задерживает неметаллические частицы и крупный шлам. Далее жидкость омывает блок постоянных магнитов. Сильное магнитное поле надежно улавливает даже мельчайшие ферромагнитные частицы (стружку, опилки), которые являются главным врагом гидравлики. Это и есть суть двойной защиты, которую обеспечивает данный магнитно-сетчатый фильтр. Магнитный блок собран из отдельных магнитов, разделенных специальными шайбами, что создает сложное силовое поле и повышает эффективность очистки.
Наглядное устройство фильтра 0,16ФМС-22М в разрезе: сетка и магнитный сердечник
Температурный режим, срок службы и обслуживание
Для обеспечения заявленного срока службы, который может достигать 5 лет, важно соблюдать температурные условия. Эксплуатация при температуре жидкости ниже +10°C не рекомендуется, так как это приводит к резкому росту вязкости и потере проходимости. При отрицательных температурах требуется обязательный предварительный подогрев масла. Срок службы напрямую зависит от регулярности обслуживания. Производитель рекомендует проводить очистку фильтрующих элементов каждые 50-100 моточасов. Процедура включает в себя разборку, механическое удаление шлама с сетки, очистку магнитов и последующую промывку керосином с продувкой сжатым воздухом.
Сфера применения и типы оборудования
Данный гидравлический фильтр нашел широкое применение в различных отраслях промышленности Казахстана. Его устанавливают для защиты гидросистем:
Металлообработка: Токарные, фрезерные, шлифовальные станки (например, 16К20), гидравлические прессы.
Дорожно-строительная и горная техника: Экскаваторы, бульдозеры, гидроцилиндры.
Нефтегазовое оборудование: Приводы задвижек, системы управления.
Промышленные гидравлические линии с масляными станциями. Фильтр магнитно-сетчатый 0,16ФМС-22М является обязательным элементом в условиях высокой запылённости и интенсивного износа деталей, характерных для многих казахстанских предприятий.
Расшифровка условного обозначения и комплект поставки
Маркировка 0,16ФМС-22М содержит всю основную информацию о модели:
0,16 — номинальный расход жидкости (16 литров в минуту).
ФМС — тип изделия: Фильтр Магнитно-Сетчатый.
22 — номер конструктивной серии, определяющей габариты и тип присоединения.
М — модификация, предназначенная для встраивания (монтажа) в резьбовые гнезда корпусов агрегатов.
Стандартная поставка от компании Гидротех включает само устройство, паспорт изделия с техническими данными и рекомендациями по монтажу. По запросу возможна поставка ремкомплекта, который обычно содержит уплотнительные кольца, прокладки и, в некоторых случаях, сменный сетчатый элемент, так как магнитный блок, как правило, не изнашивается.
Примеры оформления заказа
— ТОО «ҚазМаш» (Алматы): 25 шт. фильтров 0,16ФМС-22М для модернизации парка токарных станков.
— АО «АктөбеМұнайҚұрылыс» (Актобе): партия из 12 шт. для гидрооборудования ремонтных цехов.
— ТОО «ПавлодарЭнергоРемонт» (Павлодар): комбинированный заказ на модели 0,16ФМС-22М и 0,08ФМС-22М для различных линий подачи масла.
Наш специалист всегда готов помочь вам подобрать нужную модель, просто свяжитесь с нами через Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модель магнитно-сетчатого фильтра для моего станка?
Ответ: Ключевые параметры выбора — это номинальный расход вашей гидросистемы (л/мин), требуемая тонкость фильтрации, максимальное рабочее давление и тип присоединительной резьбы. Наши инженеры помогут вам подобрать аналог или точную модель, такую как 0,16ФМС-22М, под ваши технические условия.
Вопрос: Какие сроки поставки фильтра 0,16ФМС-22М в города Казахстана?
Ответ: Мы осуществляем быструю доставку со склада в Костанае. В Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск поставка занимает в среднем 3-5 рабочих дней. Для других регионов и стран СНГ сроки оговариваются индивидуально.
Вопрос: Каковы основные условия эксплуатации, чтобы фильтр прослужил долго?
Ответ: Соблюдайте допустимый диапазон температур рабочей жидкости (+10°C...+60°C) и окружающей среды. Не допускайте превышения максимального рабочего давления в 6,3 МПа. Своевременно, не реже чем раз в 100 часов, проводите очистку фильтрующих элементов от скопившегося шлама.
Вопрос: Совместим ли фильтр ФМС с гидравлическими жидкостями на водной основе или другими типами рабочих сред?
Ответ: Модель 0,16ФМС-22М рассчитана на работу с минеральными и синтетическими маслами. Для жидкостей на водно-гликолевой основе, эмульсий или специальных сред требуется подбор другого типа фильтра или уточнение совместимости материалов уплотнений.
Заказ, доставка и наши преимущества
Фильтр магнитно-сетчатый 0,16ФМС-22М от бренда Гидротех — это гарантия качества и надежности для вашего производства. Мы являемся прямым поставщиком в Казахстане и предлагаем выгодные условия, техническую поддержку и полный пакет документов. Наши логистические возможности охватывают весь Казахстан (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) и страны СНГ. Все оборудование проходит предпродажный контроль. Для заказа или консультации перейдите в раздел Контакты или используйте форму обратной связи на сайте. Защитите свою гидравлику с помощью профессиональных решений от Гидротех!
