Модернизация пневмосистемы - это ключевой этап повышения надежности всего оборудования. Одним из самых важных элементов для решения этой задачи является блок кондиционирования БК-М-4-2. Это комплексное устройство российской разработки, адаптированное для работы в условиях предприятий Казахстана. Только качественно подготовленный сжатый воздух обеспечит долгий срок службы пневмоцилиндров, инструмента и управляющей автоматики, что напрямую влияет на бесперебойность производственного цикла.
Что представляет собой блок кондиционирования БК-М-4-2?
Блок кондиционирования – это готовый узел, объединяющий на одной монтажной плате три ключевые функции подготовки воздуха: очистку, регулировку давления и смазку. Конструкция блока кондиционирования БК-М-4-2 включает фильтр-влагоотделитель, редукционный клапан П-РК и маслораспылитель П-М. Использование такого «тройного» модуля вместо трех отдельных устройств позволяет значительно сэкономить место, снизить стоимость монтажа и упростить эксплуатационное обслуживание.
Основная задача блока кондиционирования БК-М-4-2 – гарантировать стабильное качество и параметры рабочей среды. Воздух, покидающий компрессор, содержит влагу, пыль, абразивные частицы и следы масла. Попадая в точную пневмоавтоматику, эти загрязнения вызывают коррозию, заклинивание и быстрый износ. Данный блок решает проблему на входе в систему, обеспечивая длительную и безаварийную работу потребителей.
Көмекші инженер бастықтан сұрайды: «Блок кондиционирования БК-М-4-2 біздің станокта неге жаңа келгендерге қарағанда жақсы жұмыс істейді?». Бастық жауап береді: «Өйткені оның ішіндегі ауа да, қысымы да біздің мәдениетімізге үйренген - ол үнемі таза және өз орнында!»

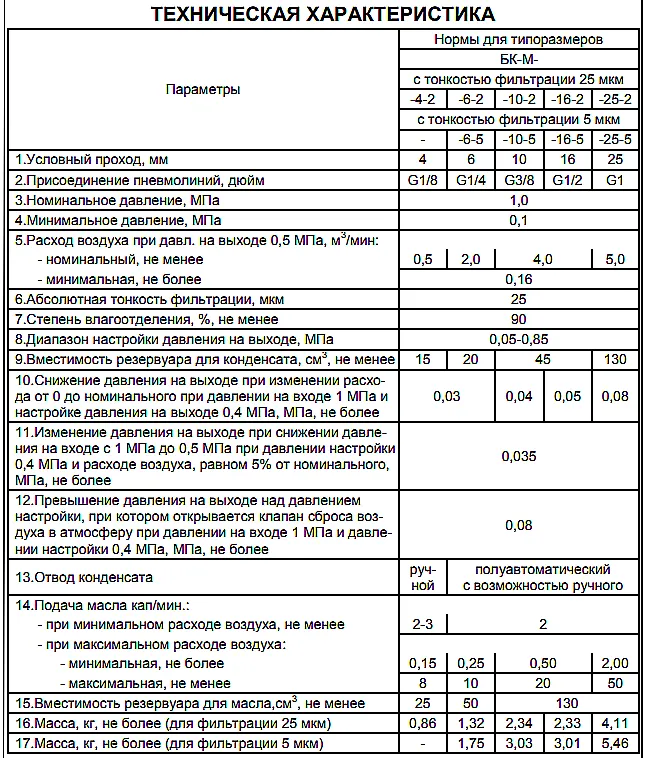

Ключевые технические данные и параметры
Для правильного выбора, интеграции и обслуживания важно знать точные характеристики оборудования. Ниже приведены основные параметры блока кондиционирования БК-М-4-2.
| Техническая характеристика |
Значение параметра |
Единица измерения |
| Рабочее давление (номинальный диапазон) |
0,1 – 1,0 |
МПа |
| Диапазон рабочих температур воздуха |
от -10 до +60 |
°C |
| Диапазон температур окружающей среды |
от -20 до +50 |
°C |
| Тип рабочей среды |
Сжатый воздух, очищенный |
- |
| Присоединительный размер (резьба) |
G 1/4" (вн.) |
- |
| Тонкость фильтрации (базовая / опция) |
40 / 5 |
мкм |
| Производительность (пропускная способность) |
до 500 |
л/мин |
| Объем масляного резервуара |
50 |
мл |
| Масса устройства |
1,8 |
кг |
| Стандартный срок службы |
не менее 5 |
лет |
Условный проход: 4 мм
Габаритные размеры (ДхШхВ): 140 × 85 × 125 мм
Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 (для умеренно-холодного климата, что идеально для большинства регионов РК)
Код ТН ВЭД: 8481801000

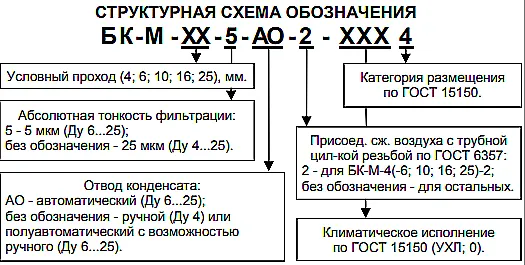

Расшифровка маркировки и выбор модификации
Маркировка блока кондиционирования БК-М-4-2 несет полную информацию о его конфигурации, что очень удобно при заказе.
БК – Блок Кондиционирования.
М – Модернизированная или основная промышленная модификация.
4 – Условный проход, 4 миллиметра.
2 – Указание на две основные ступени (фильтрация + регулировка, или тип компоновки).
При оформлении заказа можно уточнить дополнительные индексы:
-АО – комплектация с опцией автоматического отвода конденсата.
-5 – повышенная тонкость фильтрации до 5 микрон (критично для пищевой и фармацевтической отраслей).
-УХЛ4 – климатическое исполнение (указывается всегда для Казахстана).
Пример полного обозначения для пищевого производства в Актау: Блок кондиционирования БК-М-4-2-АО-5-G1/4"-УХЛ4.
Схема 1: Внутренняя компоновка блока кондиционирования БК-М-4-2. Показан путь воздуха через фильтр, редуктор и маслораспылитель.
Как функционирует блок кондиционирования БК-М-4-2?
Принцип действия блока кондиционирования БК-М-4-2 последовательный и логичный. Сжатый воздух из магистрали поступает во входной штуцер, обозначенный «ВХ».
1. Очистка. Первым делом поток попадает в фильтр-влагоотделитель. Здесь происходит центробежное отделение капельной влаги и грубых механических примесей, а затем тонкая фильтрация через сменный фильтроэлемент. Конденсат скапливается в прозрачной колбе для визуального контроля.
2. Регулировка давления. Очищенный воздух направляется в редукционный клапан. С помощью регулировочного винта оператор задает точное рабочее давление для потребителей (например, 0.6 МПа для пневмоинструмента). Блок кондиционирования БК-М-4-2 стабильно поддерживает это давление, компенсируя колебания в основной магистрали.
3. Смазка. Параллельно, из отдельного масляного бачка маслораспылитель через дроссельный клапан подает в воздушный поток микрокапли специального пневматического масла. Это создает защитную масляную пленку на всех движущихся частях пневмосистемы, снижая износ.
Схема 2: Стандартная схема врезки блока кондиционирования БК-М-4-2 в пневмосистему после ресивера.
Условия эксплуатации и межремонтный ресурс
Для долгой и надежной службы важно соблюдать режимы, на которые рассчитан блок. Температурный диапазон работы от -20°C до +50°C позволяет использовать блок кондиционирования БК-М-4-2 в неотапливаемых цехах Усть-Каменогорска и в жарких условиях Атырау. Срок службы до первого капитального ремонта составляет не менее 5 лет. На ресурс напрямую влияет чистота подаваемого воздуха и регулярность ТО. Мы рекомендуем для казахстанских предприятий, где воздух может быть запылен, планировать замену фильтроэлемента раз в полгода.
Область применения в промышленности Казахстана
Блок кондиционирования БК-М-4-2 находит применение во множестве отраслей, где используется пневматика.
Машиностроение и металлообработка: На заводах в Караганде и Павлодаре блок обеспечивает чистым и стабильным воздухом станки с ЧПУ, сварочные автоматы, прессы. Это защищает дорогостоящие пневмоклапаны и цилиндры позиционеров от износа.
Пищевая и перерабатывающая промышленность: На комбинатах Алматы и Шымкента модификация с фильтрацией 5 мкм гарантирует отсутствие посторонних частиц в воздухе, контактирующем с продукцией. Это требование строгих санитарных норм.
Упаковочные и разливочные линии: Стабильное давление от блока кондиционирования БК-М-4-2 критично для точного дозирования и работы пневмоприводов упаковочных машин.
Деревообработка и текстиль: Удаление влаги предотвращает коррозию внутри пневмоцилиндров раскройных и швейных автоматов, что особенно актуально в условиях переменчивого климата.
Автомобильный сервис и шиномонтаж: Гаражные СТО и крупные центры используют блок для подготовки воздуха для покрасочных пистолетов и пневмоинструмента, что напрямую влияет на качество лакокрасочного покрытия.
Комплект для ремонта и типовые заменяемые узлы
В целях сокращения времени простоя рекомендуется иметь на складе предприятия минимальный ремкомплект для блока кондиционирования БК-М-4-2.
| Наименование запчасти / материала |
Типовая частота замены |
Назначение в блоке |
| Фильтрующий элемент (сменный картридж) |
6-12 месяцев |
Основная фильтрация. Самая частая замена. |
| Уплотнительное кольцо редукционного клапана |
2-3 года или при утечке |
Герметизация камеры регулирования давления. |
| Пневматическое масло (например, И-20А по ГОСТ) |
По мере расхода, контроль по смотровому окну |
Смазка пневмосистемы. Заправка в бачок маслораспылителя. |
| Прокладки уплотнительные (вход/выход) |
При профилактике или при монтаже |
Герметизация резьбовых соединений G1/4". |
| Дроссельная игла маслораспылителя |
3-5 лет |
Регулировка расхода масла. Изнашивается редко. |
По опыту эксплуатации, основные причины обращения в сервис связаны с несвоевременной заменой фильтра (падение производительности) или забытым отводом конденсата (попадание воды в систему). Модификация с автоматическим отводом (-АО) решает последнюю проблему.
Габариты, монтаж и важные аспекты установки
Монтаж блока кондиционирования БК-М-4-2 прост, но требует соблюдения ключевого правила: установка строго в вертикальном положении, как указано на корпусе. Это необходимо для корректной работы влагоотделителя и маслораспылителя. Монтируется устройство непосредственно в разрыв воздушной магистрали после ресивера и осушителя (если есть), но непосредственно перед потребителями. Обязательно соблюдайте направление потока, указанное стрелкой на корпусе.

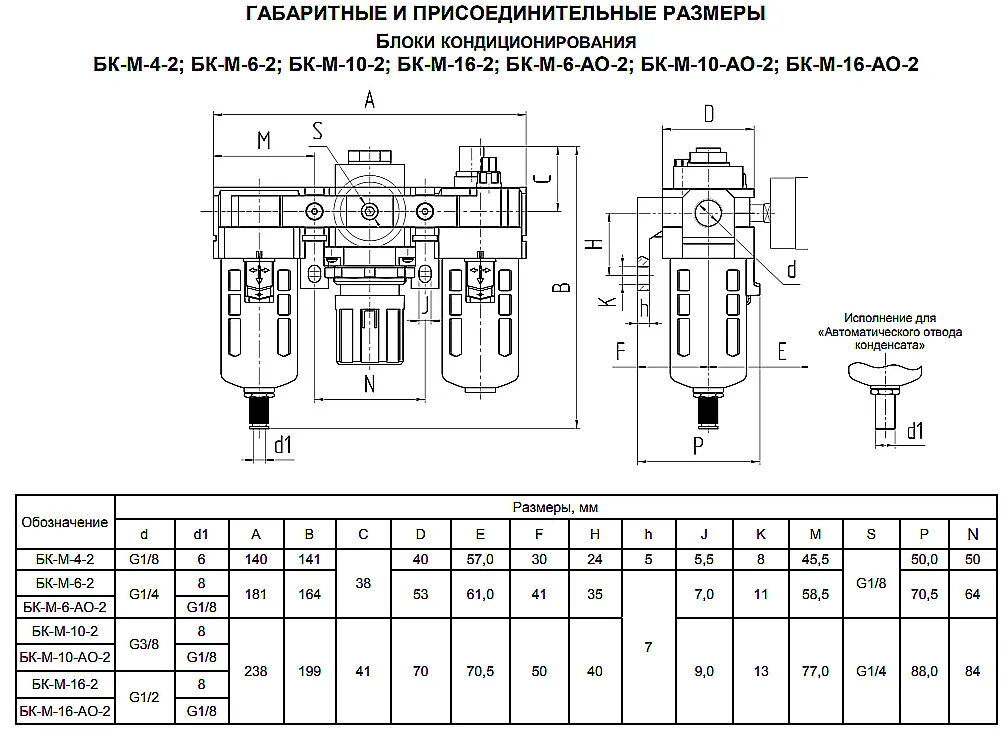

Чертеж 1: Габаритные и присоединительные размеры блока кондиционирования БК-М-4-2 для подготовки монтажной схемы.
Схема 3: Вариант крепления блока кондиционирования БК-М-4-2 на монтажную плату или кронштейн.
Как правильно оформить заказ на блок кондиционирования?
Для заказа определитесь с необходимой комплектацией, исходя из задач вашего производства. Основные опции: нужен ли автоматический отвод конденсата (АО) и какая тонкость фильтрации требуется (40 или 5 мкм).
Пример 1. Базовый заказ для цеха в Астане:
БК-М-4-2-G1/4"-УХЛ4 – стандартный блок с ручным сливом конденсата.
Пример 2. Заказ для пищевого цеха в Алматы:
БК-М-4-2-АО-5-G1/4"-УХЛ4 – с автосливом и тонкой фильтрацией.
При заказе укажите полную маркировку, необходимое количество и адрес доставки. Наш менеджер в Актау рассчитает стоимость, сроки и согласует детали. Оформить заказ можно удобным способом, в том числе через форму обратной связи на сайте.
Ответы на частые вопросы (FAQ)
Вопрос: Как выбрать между модификациями с ручным (-АО) и автоматическим отводом конденсата для блока БК-М-4-2?
Ответ: Если в вашей пневмосистеме есть постоянный оператор, который может ежедневно сливать конденсат вручную, подойдет стандартная версия. Для автоматических линий, работающих без постоянного присутствия персонала, или в условиях высокой влажности воздуха (например, в приморских регионах) настоятельно рекомендуем вариант с индексом -АО. Автоматический клапан срабатывает при отсутствии давления, предотвращая переполнение водосборника.
Вопрос: Какие сроки доставки блока кондиционирования БК-М-4-2 в мой город?
Ответ: Мы осуществляем быструю доставку со склада в Костанае по всему Казахстану и в страны СНГ. В Астану, Караганду, Павлодар – 2-3 рабочих дня. В Алматы, Шымкент, Актобе, Тараз – 3-4 рабочих дня. В Усть-Каменогорск – 4-5 дней. Поставки по Казахстану и СНГ занимают 5-10 рабочих дней в зависимости от логистики. Точные сроки и стоимость доставки уточняйте при заказе.
Вопрос: Можно ли установить блок кондиционирования БК-М-4-2 на улице?
Ответ: Нет, не рекомендуется. Несмотря на широкий температурный диапазон, устройство предназначено для установки в закрытых помещениях с защитой от прямых атмосферных осадков, пыльных бурь и прямых солнечных лучей. Это предотвратит ускоренное старение материалов и коррозию. Установка должна производиться в месте, доступном для обслуживания.
Вопрос: Какое масло нужно заливать в маслораспылитель блока БК-М-4-2 и где его купить?
Ответ: Для корректной работы требуется специальное индустриальное масло для пневмосистем, например, И-20А, И-ГП-18 по ГОСТ или их импортные аналоги (Shell Corena, Mobil DTE). Использование неподходящих масел (моторных, трансмиссионных) может привести к закоксовыванию каналов и выходу из строя пневмоаппаратуры. Приобрести рекомендованное масло можно вместе с блоком кондиционирования у нас, оформив комплексный заказ.
Надежный поставщик промышленных компонентов в Казахстане
Компания Гидротех является официальным дистрибьютором и поставщиком промышленной пневмоавтоматики, включая блок кондиционирования БК-М-4-2, на рынке Казахстана. Наша штаб-квартира и центральный склад находятся в Костанае, что позволяет нам оперативно обслуживать предприятия Мангистауской области и поставлять оборудование в любой регион страны.
Работая с нами, вы получаете не просто товар, а полный сервис: помощь в подборе, гарантию 24 месяца, наличие оригинальных запасных частей на складе и консультационную поддержку. Мы понимаем специфику работы казахстанских заводов и фабрик — от горнодобывающих предприятий Восточного Казахстана до пищевых комбинатов Южно-Казахстанской области — и предлагаем надежные решения, проверенные в местных условиях.
Обеспечьте свою пневмосистему качественной подготовкой воздуха вместе с проверенным блоком кондиционирования от Гидротех. Для консультации и заказа свяжитесь с нами по телефону или через раздел Контакты. Доставка по всем городам Казахстана и СНГ.
