Надёжный и эффективный Блок кондиционирования БК-М-10-2 производства компании «Гидротех» является ключевым элементом для обеспечения стабильной работы промышленных пневматических систем в условиях Казахстана. Это устройство выполняет три важнейшие задачи: очистку поступающего сжатого воздуха, точное регулирование рабочего давления и подачу смазки к пневмокомпонентам. Использование данного Блока кондиционирования БК-М-10-2 позволяет значительно увеличить ресурс всего оборудования, предотвратить преждевременный износ цилиндров, пневмоклапанов и инструментов, а также обеспечить бесперебойность технологических процессов. Устройство разработано с учётом жёстких требований международных стандартов и специфики казахстанского климата, что делает его идеальным решением для предприятий по всей стране.
Назначение и особенности воздушного блока БК-М-10-2
Основное назначение Блока кондиционирования БК-М-10-2 – комплексная подготовка сжатого воздуха, поступающего от компрессора, перед подачей его к конечным потребителям: пневмоцилиндрам, приводам, инструментам и системам управления. Ауаны кондиционирлеу блогы сығылған ауаны тазарту, қысымды реттеу және майлау қызметтерін атқарады. Это устройство особенно востребовано там, где чистота и стабильность параметров воздуха напрямую влияют на качество продукции и надёжность производства. Конструкция Блока кондиционирования БК-М-10-2 модульная, что позволяет легко интегрировать его в существующие системы или комбинировать с дополнительными фильтрами тонкой очистки.
Ключевые преимущества блока для казахстанских предприятий
Выбирая Блок кондиционирования БК-М-10-2, вы получаете оборудование, адаптированное к местным условиям. Он рассчитан на широкий диапазон температур, характерный для Казахстана – от морозных зим до жаркого лета. Корпус и внутренние компоненты устойчивы к вибрациям и перепадам давления, что актуально для горнодобывающей и перерабатывающей отраслей. Кроме того, поставки и сервисное обслуживание Блока кондиционирования БК-М-10-2 осуществляются напрямую с завода в Актау, что гарантирует оперативность и доступность запасных частей.
Технические параметры и рабочие характеристики

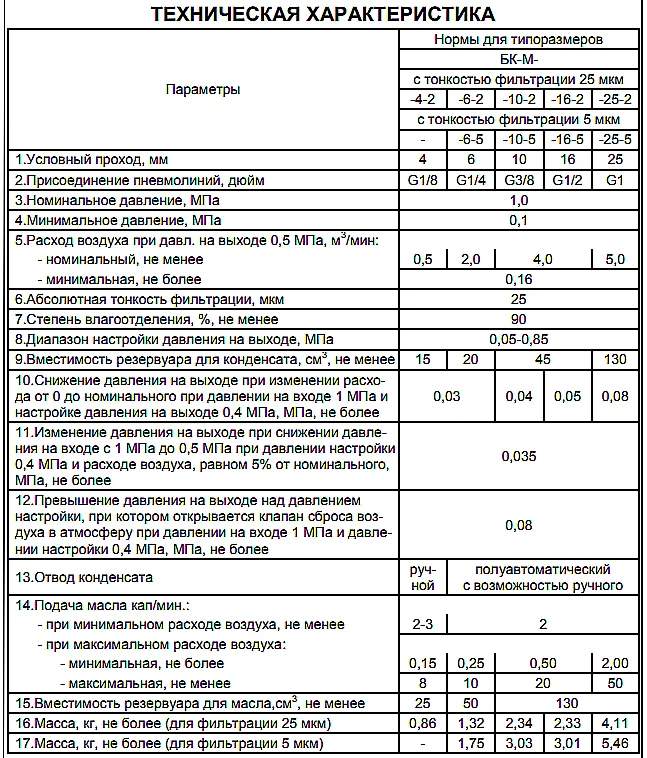

| Параметр технический | Значение и описание |
|---|
| Условный проход (Ду) | 10 миллиметров, что определяет пропускную способность. |
| Рабочее давление (қысым) | От 0.1 до 1.0 Мегапаскаль – основной рабочий диапазон. |
| Максимальное допустимое давление | До 1.2 МПа кратковременно. |
| Тип рабочей среды | Сжатый, осушенный воздух, не содержащий масла на входе. |
| Тонкость фильтрации (сүзгілеу) | Стандартно 40 микрон, опционально доступен фильтр 5 микрон. |
| Присоединительный размер, резьба | Наружная трубная резьба G 3/8 дюйма. |
| Номинальная производительность | До 100 литров в минуту при нормальных условиях. |
| Климатическое исполнение | УХЛ4 согласно ГОСТ 15150 для умеренного климата. |
Таблица 1: Детальные технические характеристики Блока кондиционирования БК-М-10-2, определяющие сферу его применения.

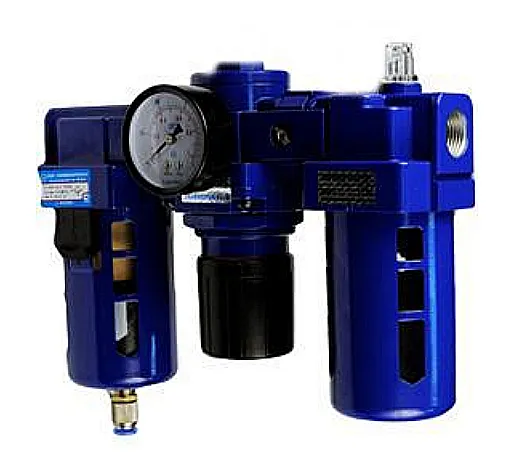

Рисунок 1: Внешний вид и схема подключения Блока кондиционирования БК-М-10-2, модель с фильтром-влагоотделителем и редуктором.
Екі инженер желідегі проблеманы талқылап отыр. Біреуі: "Менің ойымша, бұл клапанда қате бар." Екіншісі, тез шешім ұсынады: "Алдымен Блок кондиционирования БК-М-10-2-ті тексерейік. Жүйеге ластанған ауа кірсе, ешқандай клапан дұрыс жұмыс істемейді!" Кейде негізгі себеп ең басты жерде жасырынады.
Как работает БК-М-10-2? Принцип действия
Принцип работы Блока кондиционирования БК-М-10-2 основан на трёх последовательных этапах. Сначала сжатый воздух через входной патрубок поступает в секцию фильтра-влагоотделителя. Здесь происходит грубая механическая очистка от частиц пыли, ржавчины и отделение основной массы влаги (конденсата). Затем подготовленный воздух направляется в редукционный клапан, который, независимо от колебаний входного давления, поддерживает заданное стабильное давление на выходе. На финальном этапе воздушный поток проходит через масляный распылитель, где обогащается мельчайшими частицами масла для смазки всех движущихся частей пневмосистемы. Конденсат может удаляться как вручную, так и автоматически, в зависимости от модификации.
Эксплуатационные условия и ресурс
Блок кондиционирования БК-М-10-2 рассчитан на продолжительную работу в сложных условиях. Допустимый диапазон температур окружающей среды – от -40°C до +50°C, что охватывает все климатические зоны Казахстана. При соблюдении регламента технического обслуживания (проверка раз в полгода) срок службы устройства составляет не менее 8 лет. Важно обеспечить подачу именно чистого осушенного воздуха и использовать рекомендованные смазочные материалы.
Сферы применения в промышленности Казахстана
Данный агрегат находит применение практически во всех отраслях, где используется пневмоавтоматика.
Машиностроение и металлообработка: Для управления подачей на станках ЧПУ, зажимными устройствами, позиционерами. Чистый воздух от Блока кондиционирования БК-М-10-2 защищает дорогостоящие пневмоцилиндры от абразивного износа.
Перерабатывающая и пищевая промышленность: На линиях розлива, упаковки, фасовки. Особенно важна опция тонкой фильтрации 5 мкм.
Горнодобывающий комплекс: В системах управления шахтным оборудованием, где высока запылённость, и надёжность Блока кондиционирования БК-М-10-2 выходит на первый план.
Автоматизированные склады и логистика: Для привода заслонок, сортировочных механизмов и манипуляторов.
Рисунок 2: Монтаж Блока кондиционирования БК-М-10-2 на заводской пневмостенде в составе производственной линии.
Габариты, вес и кодировка
| Параметр | Значение |
|---|
| Масса нетто (салмақ) | 1.8 кг |
| Габаритная длина | 210 мм |
| Габаритная ширина | 85 мм |
| Габаритная высота | 160 мм |
| Код ТН ВЭД для таможни | 8481 80 970 0 |
| Климатика | УХЛ4 по ГОСТ 15150 |
Таблица 2: Физические параметры и коды Блока кондиционирования БК-М-10-2 для оформления заказа и монтажа.

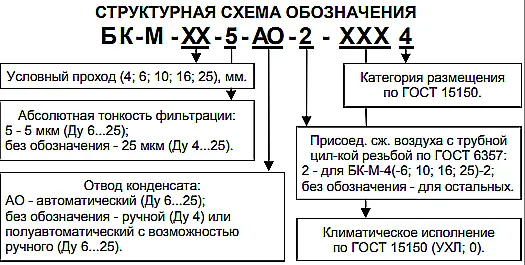

Расшифровка маркировки модели
Модель БК-М-10-2 расшифровывается просто и логично: БК – Блок Кондиционирования; М – модульное исполнение; 10 – условный проход Ду10; 2 – вторая, улучшенная версия изделия. Полное условное обозначение для заказа может включать климатику и тип резьбы, например: БК-М-10-2-УХЛ4-G3/8".
Чертежи и размеры для монтажа

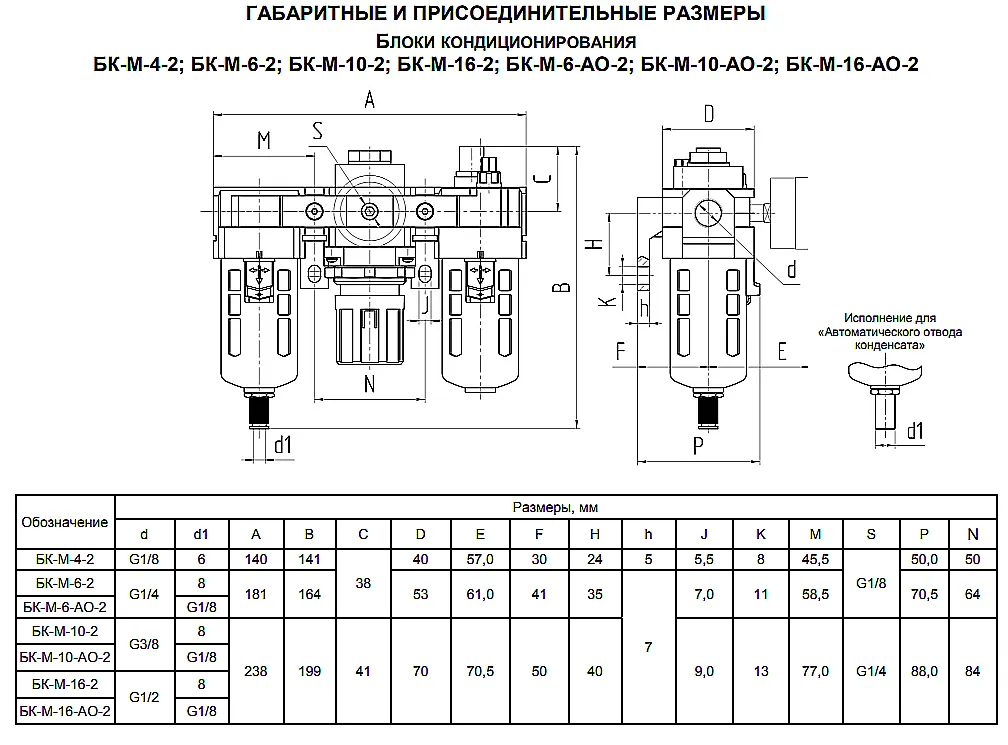

Рисунок 3: Чертёж с габаритными и установочными размерами Блока кондиционирования БК-М-10-2.
Рисунок 4: Схема подключения с указанием всех присоединительных размеров для Блока кондиционирования БК-М-10-2.
Ремонтный комплект и часто заменяемые детали
Для быстрого восстановления работоспособности рекомендуется иметь в запасе ремкомплект. Основные расходные компоненты для Блока кондиционирования БК-М-10-2:
| Наименование запчасти | Кол-во в ремкомплекте | Назначение и причина замены |
|---|
| Сменный фильтроэлемент (40 мкм) | 1 шт | Загрязнение, снижение проходимости. |
| Сменный фильтроэлемент (5 мкм, опция) | 1 шт | Для систем повышенной чистоты. |
| Уплотнительные прокладки (сальник) | 3 шт | Износ, утечки по фланцевым соединениям. |
| Резиновые уплотнительные кольца (О-ринг) | 5 шт | Потеря эластичности, подсос воздуха. |
| Пружина редукционного клапана | 1 шт | Усталость металла, сбой регулировки давления. |
| Узел крана для слива конденсата | 1 шт | Механический износ или засорение. |
Таблица 3: Состав стандартного ремонтного комплекта для обслуживания Блока кондиционирования БК-М-10-2.
Наиболее часто в процессе эксплуатации требуют внимания именно фильтрующие элементы и уплотнения. Их своевременная замена – залог долгой службы всего Блока кондиционирования БК-М-10-2.
Варианты оформления заказа
При обращении к нам вы можете указать требуемую спецификацию. Примеры формулировок заказа:
• Стандарт: «Блок кондиционирования БК-М-10-2 с автоматическим отводом конденсата, УХЛ4, присоединение G3/8".»
• Для пищевого сектора: «БК-М-10-2 с фильтром 5 мкм и смазкой на пищевом масле.»
• Опт: «Блок кондиционирования БК-М-10-2, 15 единиц с доставкой в Алматы и Астану.»
Для оформления запроса или получения консультации воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
Вопросы и ответы по эксплуатации БК-М-10-2
Как правильно выбрать модификацию Блока кондиционирования БК-М-10-2 для моей задачи?
Ключевые критерии выбора – требуемая тонкость фильтрации (40 или 5 микрон), тип смазочного масла (стандартное минеральное или пищевое) и способ отвода конденсата (ручной или автоматический). Для стандартных производственных линий подходит базовая версия. Для пищевой, фармацевтической или электронной промышленности обязательна опция фильтра 5 мкм и пищевое масло. Наши инженеры помогут сделать оптимальный выбор.
Какие сроки поставки БК-М-10-2 в разные города Казахстана?
Поставка Блока кондиционирования БК-М-10-2 со склада в Костанае занимает 1-3 рабочих дня в крупные города (Астана, Алматы, Шымкент) и до 5-7 дней в остальные регионы. Для оптовых заказов или нестандартных модификаций сроки уточняются индивидуально, но мы всегда стремимся к минимальным срокам исполнения.
Каковы основные условия для нормальной длительной эксплуатации?
Главные условия: установка строго в вертикальном положении, подача предварительно осушенного воздуха, соблюдение интервалов ТО (раз в 6 месяцев), использование рекомендованного масла и своевременная замена фильтроэлементов. При соблюдении этих правил Блок кондиционирования БК-М-10-2 отработает весь заявленный срок службы.
Обеспечивается ли совместимость с существующим оборудованием европейских или азиатских производителей?
Да, Блок кондиционирования БК-М-10-2 имеет стандартные присоединительные размеры (резьба G 3/8") и рабочие параметры, соответствующие общепринятым мировым нормам. Он легко встраивается в пневмосистемы на базе компонентов Festo, SMC, Camozzi и других марок, выступая надежным и более доступным по цене аналогом.
Надёжный поставщ
Заказывая Блок кондиционирования БК-М-10-2 у производителя «Гидротех», вы выбираете качество, проверенное временем на казахстанских предприятиях. Мы не только поставляем оборудование, но и обеспечиваем полную техническую поддержку, консультации по монтажу и эксплуатации, а также оперативные поставки запасных частей. Наша география доставки охватывает весь Казахстан: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также страны СНГ. Все изделия имеют полный пакет документации и сертификатов. Доверяйте подготовку вашего сжатого воздуха профессионалам – выбирайте Блок кондиционирования БК-М-10-2 от «Гидротех»!
