В условиях интенсивной эксплуатации промышленного оборудования в Казахстане – от горнодобывающих предприятий Павлодара до металлургических комбинатов Темиртау – надежность каждого узла имеет критическое значение. Стабильная работа трущихся поверхностей напрямую зависит от точности и бесперебойности подачи смазочного материала. Именно для решения этой задачи, для прецизионного контроля и визуального мониторинга потока минеральных масел, был разработан блок дроссельный БДИ6. Это ключевое звено современных централизованных смазочных систем, обеспечивающее долговечность и безотказную работу механизмов в самых суровых условиях.
Описание и назначение дроссельного блока БДИ6
Блок дроссельный БДИ6 представляет собой многофункциональный узел, предназначенный для точного дозирования и распределения смазочного масла по нескольким точкам. Его основная задача – отводить поток масла от основной напорной линии, регулировать его объем и обеспечивать оперативный визуальный контроль расхода через прозрачную индикаторную трубку (ротаметр). Данная модель, сконструированная с учетом требований казахстанской промышленности, является основой для построения надежных систем смазки на станках, прокатных станах, экструдерах, конвейерах и крупных редукторах. Использование блока дроссельного БДИ6 минимизирует риск сухого трения, снижает износ и продлевает межремонтный период оборудования.
Габариты, масса и Код ТН ВЭД
Блок дроссельный БДИ6 отличается компактностью и продуманной эргономикой, что упрощает его монтаж даже в стесненных условиях машинных залов. Конструкция устройства рассчитана на работу в составе систем с номинальным рабочим давлением до 1.6 МПа.

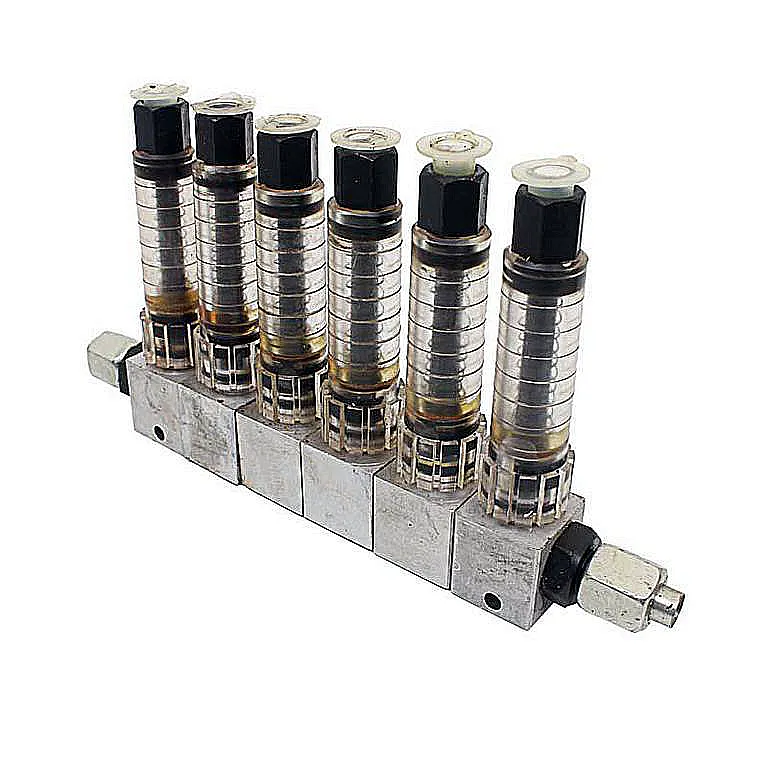

Рис. 1. Компактный блок дроссельный БДИ6 с шестью отводами для подключения линий смазки.
| Параметр | Значение |
|---|
| Масса, не более | 0.65 кг |
| Габаритные размеры (Д×Ш×В) | 180×90×55 мм |
| Код ТН ВЭД | 8481805000 |
| Максимальное рабочее давление | 1.6 МПа |
Для долговечной работы в агрессивных промышленных средах корпус и ключевые детали блока дроссельного БДИ6 изготавливаются из коррозионностойких материалов.
Қазақстандағы инженер неге блок дроссельный БДИ6 таңдады? Ол май мен техникалық сезімді бірдей дәлкөзділікпен дозалейді – артық тамшы жоқ, бірақ әрқашан жеткілікті! (Почему инженер в Казахстане выбрал блок дроссельный БДИ6? Он одинаково точно дозирует масло и техническое чутье – ни капли лишней, но всегда достаточно!)
Технические характеристики БДИ6
Технические параметры блока дроссельного БДИ6 оптимизированы для работы с широким спектром минеральных масел, используемых в казахстанской промышленности.
| Параметр | Значение и описание |
|---|
| Число дросселируемых отводов | 6 независимых линий |
| Номинальный расход (при ΔP 0.1 МПа) | 0.63 ± 0.06 л/мин |
| Минимальный стабильный расход (при ΔP 0.5 МПа) | 0.035 л/мин |
| Диапазон плавной регулировки ротаметром | От 0.063 до 0.63 л/мин |
| Рекомендуемая кинематическая вязкость масла | От 17 до 400 мм²/с |
| Тип рабочей среды | Минеральные и некоторые синтетические индустриальные масла |
| Тип присоединения | Резьбовое трубное подключение, размеры уточняйте по чертежу |
Принцип работы и регулировки
Работа блока дроссельного БДИ6 основывается на гидродинамическом принципе. Масло под давлением поступает во входной коллектор и распределяется по шести независимым каналам. В каждом канале поток проходит через дросселирующий элемент, создающий расчетное сопротивление (перепад давления). Этот перепад давления воздействует на поплавок, расположенный в прозрачной вертикальной трубке ротаметра. Положение поплавка визуально указывает на текущий расход. Оператор может точно настроить подачу масла к каждой конкретной точке смазки, вращая регулировочную трубку. Это изменяет проходное сечение канала, обеспечивая плавную регулировку в указанном диапазоне. Модульная конструкция с поворотными на 360° секциями позволяет гибко ориентировать выходные патрубки для удобного монтажа и подключения трубопроводов.

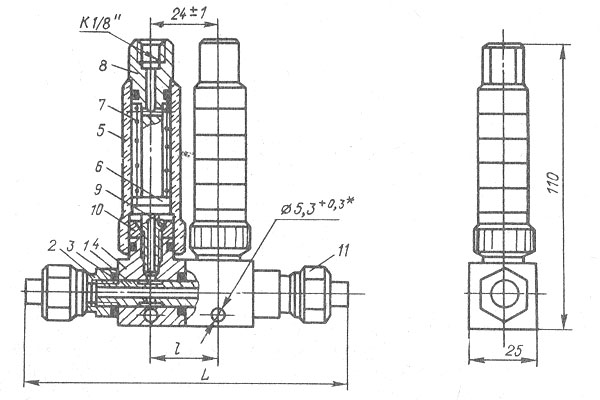

Рис. 2. Конструктивная схема БДИ6: 1 — шпилька крепления; 4 — основной корпус; 5 — регулировочная трубка (ротаметр); 6 — поплавок-индикатор расхода.
Температурный режим, условия эксплуатации и ресурс
Для обеспечения максимального срока службы важно соблюдать рекомендованные условия эксплуатации блока дроссельного БДИ6.
| Фактор | Допустимые значения |
|---|
| Температура окружающей среды | От 0°C до +40°C |
| Температура рабочего масла | От 0°C до +50°C |
| Относительная влажность воздуха | До 80% при +25°C |
| Расчетный срок службы | Более 8 лет (при чистом масле и правильном монтаже) |
| Гарантийный срок | 24 месяца с момента ввода в эксплуатацию |
Соблюдение этих условий, а также использование очищенного масла без абразивных примесей – залог долгой и безотказной работы узла.
Области применения в Казахстане
Универсальность и надежность блока дроссельного БДИ6 делают его востребованным в самых разных отраслях промышленности Казахстана. Он является стандартным компонентом систем централизованной смазки на оборудовании таких предприятий, как «Казахмыс», «ERG», «Казцинк» и многих других.
Основные сферы использования:
• Металлургия и прокатное производство: прокатные станы, волочильные станы, ножницы.
• Горнодобывающая и обогатительная промышленность: дробилки, мельницы, конвейеры большой длины.
• Машиностроение и тяжелая промышленность: крупные зубофрезерные и токарные станки, прессы, ковочное оборудование.
• Энергетика: вспомогательные механизмы турбин, мощные редукторы.
• Цементная промышленность: вращающиеся печи, шаровые мельницы.
Блок дроссельный БДИ6 совместим с системами и оборудованием ведущих мировых и отечественных производителей, таких как Bijur, Lincoln, «Уралмашзавод».
Условное обозначение и комплектация
Маркировка устройства несет ключевую информацию:
БДИ6 – Блок Дроссельный Индикаторный на 6 отводов.
Пример заводского кода заказа: ГИД-БДИ6-1.6-0.63, где:
• ГИД – бренд «Гидротех».
• БДИ6 – модель.
• 1.6 – номинальное давление в МПа.
• 0.63 – номинальный расход в л/мин.
В стандартную поставку входит сам блок в сборе с ротаметрами, комплект уплотнений и паспорт изделия. По запросу возможна поставка с дополнительной пылезащитой для эксплуатации в условиях цементных или угольных производств.
Габаритные и присоединительные размеры
Для корректного проектирования места установки необходимо ориентироваться на следующие размеры блока дроссельного БДИ6.
Рис. 3. Чертеж с габаритными и присоединительными размерами, а также монтажным зазором для регулировки.
| Параметр | Размер, мм |
|---|
| Длина корпуса (L) | 180 |
| Ширина корпуса (B) | 90 |
| Высота с ротаметром (H) | ~55 (без учета присоединений) |
| Монтажный зазор для регулировки | Не менее 25 |
| Присоединительная резьба (вход/выход) | Уточняется по техзаданию (обычно G1/4" или М10×1) |
Как заказать блок дроссельный БДИ6 с доставкой по Казахстану
Заказать качественный блок дроссельный БДИ6 непосредственно от производителя теперь просто. Компания «Гидротех», являясь прямым поставщиком, обеспечивает не только выгодную цену, но и полный контроль качества на всех этапах. Мы предлагаем гибкие условия для оптовых и розничных покупателей из всех регионов Казахстана.
Для оформления заказа или получения подробной консультации специалистами по подбору оборудования для вашей системы смазки, оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
Мы организуем оперативную доставку в любой город Казахстана и стран СНГ:
• Казахстан: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, Семей, Костанай, Кызылорда, Атырау, Актау и другие.
• Страны СНГ: Беларусь, Узбекистан, Кыргызстан, Армения.
Средние сроки поставки по Казахстану составляют 5-7 рабочих дней, в отдаленные регионы – до 10 дней. Вся продукция проходит обязательный предотгрузочный контроль.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию блока дроссельного БДИ6 для моей системы смазки?Ключевые параметры выбора: требуемое количество точек смазки (отводов), номинальный расход масла на каждую точку, вязкость используемого масла и рабочее давление в вашей системе. Наши инженеры готовы помочь с подбором на основе вашего технического задания.
Какой срок службы у блока дроссельного БДИ6 и что чаще всего выходит из строя?При использовании чистого масла и соблюдении температурного режима срок службы превышает 8 лет. Наиболее часто требующими замены элементами являются уплотнительные манжеты и прокладки, а также поплавок-индикатор в ротаметре при механическом повреждении. Все эти элементы входят в стандартный ремкомплект, доступный к заказу.
Совместим ли блок дроссельный БДИ6 с импортными системами смазки, например, Lincoln или Bijur?Да, блок дроссельный БДИ6 имеет стандартные присоединительные размеры и параметры расхода, что позволяет интегрировать его в большинство распространенных централизованных смазочных систем, включая импортные. Однако для гарантированной совместимости рекомендуем предоставить модель вашего насоса или схемы подключения.
Какие условия доставки и оплаты действуют для покупателей из Казахстана?Условия оплаты фиксируются в счёте или договоре. Доставка по Казахстану выполняется СДЭК или другим согласованным перевозчиком; стоимость рассчитывается после подтверждения веса и города.
Заключение
Инвестиции в качественные компоненты систем смазки – это прямая экономия на дорогостоящем ремонте и простое оборудования. Блок дроссельный БДИ6 от казахстанского бренда «Гидротех» – это проверенное решение для точного контроля расхода масла, обеспечивающее стабильность и предсказуемость работы ваших производственных линий. Надежность, продуманная конструкция и адаптация к местным условиям эксплуатации делают этот блок оптимальным выбором для предприятий по всему Казахстану. Обеспечьте свою технику профессиональной смазкой уже сегодня!
