Описание и назначение блока дроссельного БДИ4
В современных промышленных условиях точность и контроль являются ключевыми факторами бесперебойной работы оборудования. Блок дроссельный БДИ4 от компании «Гидротех» представляет собой прецизионный узел, предназначенный для управления и визуального контроля подачи смазывающего материала в централизованных системах смазки. Этот блок дроссельный обеспечивает стабильное и дозированное питание ответственных узлов – подшипников качения и скольжения, направляющих, цепных передач – что предотвращает преждевременный износ и снижает затраты на ремонт. Конструкция блока дроссельного БДИ разработана для эксплуатации в жестких промышленных условиях с возможностью тонкой ручной регулировки расходов по каждому из четырех каналов.
Основные параметры и код ТН ВЭД
Устройство отличается компактными размерами и эргономичной конструкцией, облегчающей монтаж и обслуживание. Вес и габариты варьируются в зависимости от модели. Для упрощения выбора и таможенного оформления представлена сводная таблица.
| Модель блока дроссельного | Вес, кг | Приблизительные габариты (ВхШхГ), мм | Код ТН ВЭД |
|---|
| БДИ2 / БДИ2-1 | 0.25 | ~120 х 80 х 50 | 8481809000 |
| БДИ4 / БДИ4-1 | 0.45 | ~120 х 120 х 50 |
| БДИ6 / БДИ6-1 | 0.65 | ~120 х 160 х 50 |
Код ТН ВЭД 8481809000 соответствует «Прочим арматурам для труб, котлов, резервуаров» и является стандартным для данной категории товаров при импорте в ЕАЭС.
Қазақстандағы инженер серіктесіне сұрайды: «Сенің жабдығыңның жұмысы неге сонша тұрақты?». – «Менің жаңа блок дроссельный БДИ4 орнаттым, енді май беру керек дегенде ғана беріледі, алдыңғысынан асыра бермекші еді!» – деп жауап береді.
Технические характеристики блока дроссельного БДИ
Технические параметры блока дроссельного БДИ4 обеспечивают его высокую надежность и точность в составе различных гидравлических и смазочных контуров.
| Параметр / Модель | БДИ2 / БДИ2-1 | БДИ4 / БДИ4-1 | БДИ6 / БДИ6-1 |
|---|
| Рабочее давление, МПа (номинальное) | 1,6 |
| Диапазон рабочих температур окружающей среды, °С | от 0 до +40 |
| Тип рабочей среды | Минеральные масла кинематической вязкостью 17-400 мм²/с (сSt) |
| Производительность / Номинальный расход в отводе (при ΔP=0.1 МПа), л/мин | 0,63 ± 0,06 |
| Присоединительные размеры (резьба) | G 1/4" (стандартная трубная) |
| Число отводов (линий смазки) | 2 | 4 | 6 |
| Число подводов (входов) | 2 / 1* | 2 / 1* | 2 / 1* |
| Масса, кг | 0.25 | 0.45 | 0.65 |
* Исполнение «-1» имеет один подвод (вход).

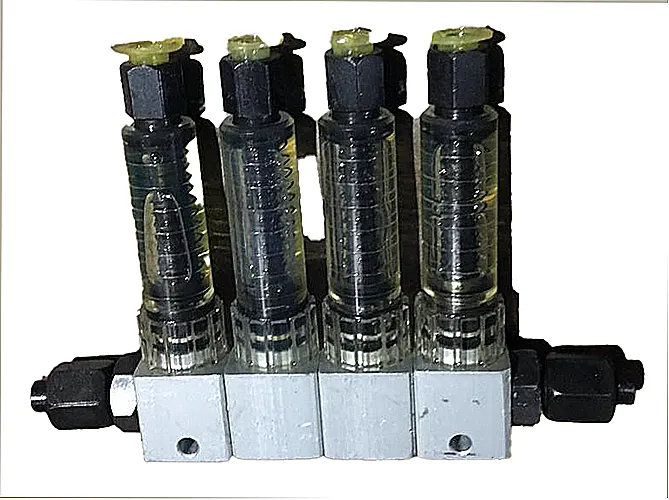

Внешний вид и конструкция блока дроссельного БДИ4: корпус, ротаметры, регулировочные винты.
Принцип работы: как дросселируется поток
Принцип действия блока дроссельного БДИ основан на гидравлическом сопротивлении. Смазочный материал под давлением поступает на вход (или входы) устройства. Далее поток распределяется по независимым дросселирующим линиям. В каждой линии расход регулируется вручную с помощью винта, изменяющего проходное сечение калиброванной дроссельной трубки. Одновременно с этим осуществляется визуальный контроль: в прозрачной колбе ротаметра поплавок, соединенный с пружиной, занимает положение, пропорциональное расходу через данный канал. Таким образом, блок дроссельный БДИ4 решает две задачи одновременно – точное регулирование и мониторинг расхода смазки на четырех точках.
Эксплуатационный режим и ресурс
Для обеспечения долговечности блока дроссельного БДИ4 необходимо соблюдать рекомендованные условия. Диапазон рабочих температур рабочей среды (масла) составляет от +10°С до +50°С. Допустимая температура окружающей среды – от 0°С до +40°С при влажности до 80%. Срок службы устройства при использовании чистой, неабразивной рабочей среды и соблюдении температурных ограничений составляет не менее 8 лет. Критически важно наличие в системе фильтрации с тонкостью очистки не грубее 40 мкм для предотвращения износа калиброванных отверстий.
Область применения оборудования
Блок дроссельный БДИ4 нашел широкое применение на промышленных предприятиях Казахстана и стран СНГ. Это универсальный компонент для систем централизованной смазки типа «нагнетание-дросселирование». Его устанавливают на:
• Прокатное и металлургическое оборудование (станы, ножницы, рольганги).
• Горно-обогатительные комбинаты (дробилки, грохоты, конвейеры).
• Станки тяжелого машиностроения (токарные, фрезерные, шлифовальные).
• Прессовое и кузнечно-штамповочное оборудование.
• Экструдеры и технологические линии по переработке полимеров.
Устройство совместимо с насосными станциями и системами ведущих мировых производителей.
Условное обозначение и расшифровка
Маркировка устройства следует простой и логичной схеме: Блок Дроссельный Индикаторный. Цифра указывает на количество выходных отводов для смазки. Таким образом, БДИ4 – это блок с четырьмя дросселируемыми и контролируемыми линиями. Дополнительный индекс «-1» (например, БДИ4-1) означает исполнение с одним общим входным подводом вместо двух. Эта система позволяет быстро определить основные функциональные возможности блока дроссельного по его названию.

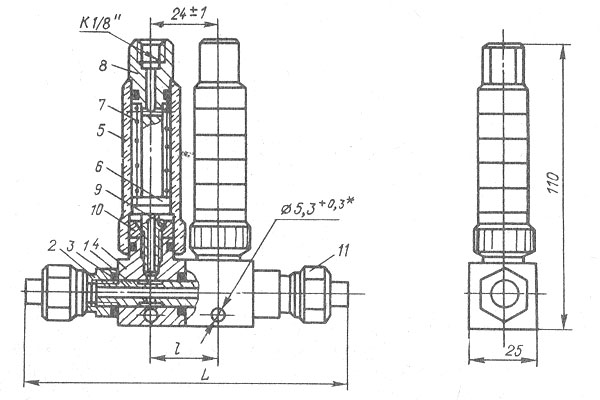

Габариты и особенности монтажа
Для успешной интеграции блока дроссельного БДИ4 в систему необходимо учитывать его монтажные размеры. Основная присоединительная резьба на всех штуцерах – G 1/4". Высота агрегата составляет примерно 120 мм. Критически важно обеспечить свободный доступ к прозрачным колбам ротаметров для снятия показаний и к регулировочным винтам для изменения расхода. Монтаж следует производить на жесткое, виброустойчивое основание, исключая изгибающие нагрузки на штуцеры. Рекомендуется предусмотреть запорную арматуру на подводящей линии для обслуживания.
Типовые примеры заказа для РК
Предприятия Казахстана часто заказывают следующие комплектации:
• Комплект БДИ4-1 (4 шт.) для смазки подшипниковых узлов конвейерной линии.
• Комплект БДИ4 (2 шт.) с фильтрами тонкой очистки для гидросистемы пресса.
• Ремкомплект для блока дроссельного БДИ4: включает уплотнительные кольца, пружины ротаметров, прозрачные колбы.
Для формирования точного коммерческого предложения обратитесь к нашим инженерам через форму заказа.
Часто задаваемые вопросы (FAQ) для Казахстана
Как выбрать между БДИ4 и БДИ4-1? В чем ключевая разница?
БДИ4 имеет два независимых подвода (входа), что позволяет запитать его от двух разных источников или разделить потоки. БДИ4-1 имеет один общий подвод. Выбор зависит от схемы вашей смазочной системы. Для большинства типовых решений с одним насосом достаточно модели БДИ4-1.
Какие сроки поставки блока дроссельного БДИ4 в города Казахстана?
На склад в Костанае основные модели обычно есть в наличии. Доставка в Астану, Алматы, Шымкент, Караганду занимает 3-5 рабочих дней. Под заказ срок изготовления и доставки — от 10 до 20 рабочих дней, в зависимости от сезона и модификации.
Можно ли использовать блок дроссельный БДИ4 с синтетическими маслами и жидкостями?
Да, но с оговоркой. Ключевой параметр – вязкость (17-400 мм²/с). Однако для некоторых синтетических составов необходимо проверить химическую совместимость материалов уплотнений (обычно NBR). При необходимости поставляем исполнение с устойчивыми уплотнениями.
Что чаще всего выходит из строя и можно ли отремонтировать блок?
Наиболее уязвимы: прозрачная колба ротаметра (механические повреждения), уплотнительные кольца (старение). Эти элементы входят в стандартный ремкомплект. Калиброванные дроссели практически не изнашиваются при наличии фильтра. Ремонт силами предприятия возможен при наличии инструкции.
Надежный поставщик промышленной арматуры в Казахстане
Компания «Гидротех», базирующаяся в Костанае, является проверенным поставщиком и экспертом в области промышленной гидравлики и систем смазки на рынке Казахстана. Мы осуществляем прямые поставки качественного блока дроссельного БДИ4 и других модификаций серии БДИ, обеспечивая полное соответствие техническим требованиям и документацию. Организуем оперативную доставку в любой регион Казахстана (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) и страны СНГ. На все оборудование предоставляется гарантия. Для консультации и оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте. Доверяйте надежности – выбирайте «Гидротех»!
