Обзор и назначение серии питателей смазочных последовательных
Питатель смазочный последовательный, включая модели МИМ, МИК, МИО, МИ, МК, МО, М и 1М – это ключевое устройство для организации надежной централизованной смазки промышленного оборудования. Осуществляя дозированную подачу масла или пластичной смазки, питатель смазочный последовательный обеспечивает бесперебойную работу трущихся пар в станках, прессах, прокатных станах и другом технологическом оборудовании. Применение этих устройств особенно востребовано в металлургической и машиностроительной отраслях Казахстана, где надежность каждой детали напрямую влияет на производственный цикл.
Основная задача питателя – поочередно направлять строго отмеренную дозу смазочного материала по нескольким линиям. Это классический последовательный питатель смазочный, работающий по принципу управляемого гидравлического распределения.
Габаритные размеры и вес питателя зависят от конкретного исполнения и количества промежуточных секций (от 3 до 8). Вес одной секции варьируется от 0.3 до 0.8 кг, а общая масса собранного блока может составлять от 2 до 7 кг. Код ТН ВЭД для данной продукции – 8479907000 (части машин и механических устройств, не имеющие индивидуальных наименований).
| Параметр | Диапазон значений |
|---|
| Количество промежуточных секций | 3...8 |
| Вес одной секции, кг | ~ 0.3 – 0.8 |
| Общий вес блока, кг | ~ 2.0 – 7.0 |
| Габариты (длина в сборе), мм | ~ 200 – 500 |
| Код ТН ВЭД | 8479907000 |
Принцип работы и устройство

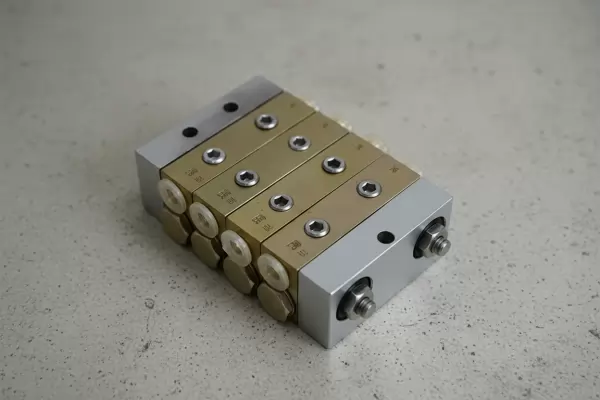

Питатель смазочный последовательный представляет собой модульную конструкцию, собранную из входной, выходной и набора промежуточных секций. Секции стянуты шпильками, а между ними установлены уплотнительные прокладки или кольца для герметизации. В каждой промежуточной секции установлен трехпоясковый золотник, совершающий возвратно-поступательное движение. Работа питателя смазочного последовательного циклична: за один полный цикл все золотники поочередно совершают двойной ход, обеспечивая подачу дозы смазки из каждого отвода.
Интересный нюанс: секции с маркировкой «Е» имеют один выходной отвод и за цикл производят двойную подачу смазочного материала по сравнению с секциями «Д», у которых два отвода. Для визуального или электронного контроля окончания цикла питатель может комплектоваться специальным штоком-индикатором, который устанавливается на одну из промежуточных секций.
Спросили как-то у инженера, что самое надежное в его цехе. Он ответил: «Питатель смазочный последовательный МИ. Пока он работает – станки не скрипят, начальство не кричит, и план выполняется. Настоящий «масляный диспетчер»!»
Технические характеристики серии МИМ, МИК, МИО, МИ
Первая группа питателей серии МИ рассчитана на разное рабочее давление.
Параметры питателя | МИМ | МИК | МИО | МИ |
Рабочее давление, МПа | - номинальное (номинал) | 1,0 | 2,5 | 6,3 | 10,0 |
- минимальный перепад | 0,8 | 1,2 | 1,2 | 1,2 |
Тип рабочей среды | Жидкое минеральное масло (МИМ), Жидкое/пластичное (остальные) | Жидкое или пластичное масло/смазка |
Частота циклов, мин⁻¹ | - номинальная | 6 | 60 | 60 | 60 |
Частота циклов, мин⁻¹ | - максимальная | 60 | 300 | 300 | 300 |
Технические характеристики серии МК, МО, М, 1М
Вторая группа предназначена для более высоких давлений, включая модели с маркировкой 1М.
Параметры питателя | МК | МО | М | 1М |
Рабочее давление, МПа | - номинальное (номинал) | 2,5 | 6,3 | 10,0 | 20,0 |
- минимальный перепад | 1,2 | 1,2 | 1,2 | 1,2 |
Тип рабочей среды | Жидкое масло | Жидкое масло | Жидкое или пластичное масло/смазка |
Частота циклов, мин⁻¹ | - номинальная/макс. | 60 / 300 |
Таблица подаваемого объема смазки за цикл
Объем подачи является ключевой характеристикой при выборе модели.
Маркировка секции | Номинальный объем за цикл, см³ | Примечание |
5Д, 10Д | 0.08, 0.16 | Два отвода |
5Е, 10Е | 0.16, 0.32 | Один отвод, двойная подача |
15Д, 15Е | 0.24, 0.48 | Для серий МИ и М |
20Д, 20Е | 0.32, 0.64 | Для серий М, 1М |
25Д, 25Е и выше | 0.40–1.12 | Для высокопроизводительных систем |
Температурный режим и срок службы
Для стабильной работы питателя смазочного последовательного критически важно соблюдать температурные ограничения. Диапазон температур окружающей среды составляет от +1°C до +40°C. Температура самого смазочного материала должна находиться в пределах от +1°C до +50°C. Использование вне этих диапазонов может привести к заклиниванию золотников, увеличению вязкости смазки и, как следствие, отказу системы. При соблюдении условий эксплуатации и использовании чистых смазочных материалов (фильтрация не грубее 25 мкм для масла и 100 мкм для пластичной смазки) ресурс питателя значителен и составляет несколько лет интенсивной работы.
Области применения и оборудование
Питатели данной серии нашли широкое применение в различных отраслях промышленности Казахстана. Они являются неотъемлемой частью систем смазки:
• Кузнечно-прессовое оборудование: Штамповочные прессы, гильотинные ножницы (например, ножницы комбинированные НВ 51-21), кривошипные прессы.
• Металлургия: Прокатные станы, волочильные станы, оборудование для разливки стали.
• Горнодобывающая отрасль: Дробильное оборудование, грохоты, конвейеры.
• Общее машиностроение: Крупные металлорежущие станки, пресс-формы, испытательные стенды.
Таким образом, питатель смазочный последовательный МИМ, МИО, МИК или М обеспечивает долговечность и надежность дорогостоящего промышленного оборудования, предотвращая износ и простои.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности питателя смазочного последовательного важно иметь запас наиболее изнашиваемых элементов. Обычно в ремкомплект входят:
| Наименование детали | Назначение | Примечание |
|---|
| Уплотнительные кольца (прокладки) межсекционные | Герметизация стыков между секциями | Наиболее частая замена, рекомендуется иметь в запасе |
| Комплект уплотнений золотника (манжеты, кольца) | Герметизация подвижного золотника внутри секции | Изнашиваются со временем, влияют на дозировку |
| Шток-индикатор (при наличии) | Для модификаций с визуальным контролем | Может потребоваться замена при механическом повреждении |
| Шпильки стяжные | Соединение секций в единый блок | Редко ломаются, но могут потребовать замены при коррозии |
Расшифровка условного обозначения
Маркировка питателя содержит всю необходимую информацию для его идентификации и заказа. Вот как читать обозначение:
Структура: Питатель – [Исполнение по давлению] – [Кол-во секций] ([Маркировка секций]) – [Климат].
Исполнение по давлению (ключевая серия): МИМ (1 МПа), МИК (2.5 МПа), МИО (6.3 МПа), МИ (10 МПа), МК (2.5 МПа), МО (6.3 МПа), М (10 МПа), 1М (20 МПа).
Типоразмер секций и объем подачи: 5Д (0.08 см³), 5Е (0.16 см³), 10Д (0.16 см³), 10Е (0.32 см³), 15Д (0.24 см³), 15Е (0.48 см³) и т.д.
Шток-индикатор: Добавляется буква «А» (шток слева) или «В» (шток справа) к маркировке секции.
Пример: «Питатель МИ – 3 (10ДВ – 10Е – 5Д) УХЛ4». Это означает: питатель смазочный последовательный серии МИ на 10 МПа, с тремя промежуточными секциями (первая – 10ДВ с индикатором справа, вторая – 10Е, третья – 5Д), для умеренного климата.
Примеры заказа и конфигураций
В зависимости от потребностей вашего оборудования, можно скомпоновать различные конфигурации питателя. Вот несколько типовых примеров:
• Для оборудования с несколькими точками смазки, требующими разного расхода: МИ-5 10Д-15Е-20Д-10Е-5Д.
• Для системы с высоким давлением и визуальным контролем: М-4 15ДА-15Д-20Е-10Д.
• Для подачи пластичной смазки под высоким давлением: 1М-6 20Д-20Д-25Е-25Д-30Д-20Е.
Наши специалисты в Казахстане помогут подобрать оптимальную конфигурацию питателя смазочного последовательного именно для вашего станка или технологической линии. Свяжитесь с нами через Контакты или форму заказа для консультации.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию питателя смазочного последовательного МИМ, МИК, МИО?
Выбор зависит от трех основных параметров: рабочего давления в вашей системе смазки (определяет серию – МИМ, МИО, М и т.д.), требуемого объема подачи смазки на каждую точку (определяет типоразмер секций – 5Д, 10Е и пр.) и количества точек смазки (определяет количество промежуточных секций – от 3 до 8).
Каковы сроки поставки питателей в города Казахстана?
Мы осуществляем поставки со склада в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города обычно занимает от 2 до 7 рабочих дней в зависимости от удаленности. На некоторые позиции возможна отгрузка в день заказа.
Какие условия эксплуатации критичны для этих питателей?
Самое важное – чистота смазочного материала (требуемая тонкость фильтрации) и соблюдение температурного режима (+1°C до +50°C для смазки). Использование загрязненной смазки – наиболее частая причина выхода из строя золотникового механизма.
Совместимы ли питатели Гидротех с существующим оборудованием советского и импортного производства?
Да, питатели смазочные последовательные серии МИ, М являются унифицированными изделиями, разработанными по советским/российским стандартам. Они полностью взаимозаменяемы с аналогами и широко применяются для модернизации и ремонта как старого, так и нового оборудования на заводах Казахстана.
Надежный поставщик для промышленности Казахстана
Бренд Гидротех является проверенным поставщиком гидравлических компонентов и систем смазки для промышленных предприятий по всему Казахстану и странам СНГ. Наши питатели смазочные последовательные – это гарантия качества, точного соответствия техническим требованиям и долговечности в суровых условиях производства. Мы обеспечиваем не только продажу, но и полную техническую поддержку, помощь в подборе и консультации по монтажу.
Заказывая у нас, вы получаете оборудование с официальной гарантией, доставленное в кратчайшие сроки в любой регион: от Астаны и Алматы до Усть-Каменогорска и Павлодара. Для оформления заказа или получения подробной спецификации обращайтесь к нашим менеджерам. Доверяйте надежности – выбирайте Гидротех.
