Назначение и область применения пневмораспределителя 5РМ-6-233-0
Основное назначение данного пневмораспределителя 5РМ-6-233-0 – управление направлением движения исполнительных пневмоцилиндров, поворотными механизмами, заслонками, захватами манипуляторов и другими пневматическими приводами. Он находит широкое применение в станкостроении, пищевой и упаковочной промышленности, на производственных линиях, в системах логистики и автоматизации заводов. Благодаря компактным размерам и высокой производительности, эта модель идеально подходит для модернизации и ремонта оборудования в Казахстане, включая производства в Актобе, Караганде и Павлодаре.
Описание и технические характеристики
Пневмораспределитель 5РМ-6-233-0 – это двухпозиционный золотниковый распределитель с электрическим управлением и пружинным возвратом золотника в исходное положение при снятии управляющего сигнала. Корпус устройства соответствует международному стандарту ИСО 5599/1 (размер 1). Этот пневмораспределитель 5/2 позволяет эффективно переключать потоки сжатого воздуха между линиями P (питание), A и B (рабочие), R и S (выхлопные).

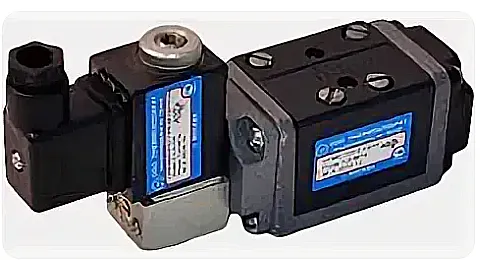

Внешний вид модели 5РМ-6-233-0 с электропневматическим управлением.
Ключевые параметры и режимы работы:
| Параметр |
Значение |
| Условный проход (Ду), мм |
6 |
| Присоединение пневмолиний |
Стыковое (без плиты, по стандарту ИСО 5599/1) |
| Номинальное давление, МПа (бар) |
1,0 (10 бар) |
| Минимальное рабочее давление, МПа |
0,35 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом (вязкость 10–35 мм²/с при 50°C) |
| Диапазон рабочих температур |
От -10°C до +50°C (исполнение УХЛ4) |
| Пропускная способность (Kv), м³/ч, не менее |
0,9 |
| Максимальная частота срабатываний, в минуту | 300 |
| Время срабатывания (вкл./выкл.), с, не более |
0.063 / 0.100 |
| Номинальное напряжение питания, В |
Постоянный ток: 12, 24, 48, 110
Переменный ток 50 Гц: 24, 36, 48, 110, 220, 380 |
| Потребляемая мощность, не более |
Постоянный ток: 7 Вт
Переменный ток: 9 ВА |
| Масса, кг, не более |
0,59 |
| Код ТН ВЭД |
8481 20 000 0 |
Принцип работы и особенности подключения
Работа пневмораспределителя 5РМ-6-233-0 основана на перемещении золотника внутри корпуса. При подаче электрического сигнала на катушку соленоида (ЭПУ) создается электромагнитное поле. Оно перемещает якорь, который через пневмоусилитель воздействует на золотник, перекрывая одни каналы и открывая другие. Поток воздуха перенаправляется от линии питания P к рабочей линии A или B. При снятии питания управляющая пружина возвращает золотник в исходную нейтральную позицию, соединяя рабочие линии с выхлопными (R, S).
Схема подключения и габаритные размеры пневмораспределителя 5РМ-6-233-0.
Жұмысшы мастер кенеттен жөнделген пневмораспределитель 5РМ-6-233-0 жаңбырға қарап, серігіне айтады: «Бұл арнайы УХЛ4 климаты үшін жасалған. Осындай болашақта ол Қарағандыда да, Ақтауда да жайлы сезінеді!».
Структура условного обозначения модели
Маркировка 5РМ-6-233-0 УХЛ4 расшифровывается следующим образом:
| 5РМ |
– |
Тип пневмораспределителя (пятилинейный, золотниковый) |
| 6 |
– |
Условный проход (Ду 6 мм) |
| 2 (первая цифра в 233) |
– |
Количество позиций золотника (две) |
| 3 (вторая цифра в 233) |
– |
Способ управления (3 – электропневматический односторонний с пружинным возвратом) |
| 3 (третья цифра в 233) |
– |
Пневмосхема (5/2, с общим выхлопом) |
| 0 |
– |
Способ присоединения (0 – стыковое без плиты) |
| УХЛ4 |
– |
Климатическое исполнение и категория размещения |
Эксплуатация, техническое обслуживание и срок службы
Для обеспечения длительной и безотказной работы пневмораспределителя 5РМ-6-233-0 необходимо соблюдать условия эксплуатации: использовать только очищенный сжатый воздух требуемого класса чистоты, поддерживать давление в допустимом диапазоне (0,35–1,0 МПа) и обеспечивать наличие смазки в воздухе. При соблюдении всех рекомендаций производителя срок службы устройства составляет не менее 1 миллиона циклов. Регулярное техническое обслуживание включает визуальный осмотр, проверку герметичности и очистку присоединительных поверхностей.
Ремкомплекты и часто заменяемые запасные части
Наиболее подвержены износу в процессе эксплуатации следующие элементы: уплотнительные кольца и манжеты золотника, возвратная пружина, катушка электромагнита. Для удобства обслуживания компания Гидротех предлагает ремкомплекты, которые включают в себя все необходимые расходники для восстановления работоспособности устройства. Точный состав ремкомплекта уточняйте у наших специалистов.
Примеры заказа и совместимость
При заказе укажите полное обозначение модели, требуемое напряжение питания и климатическое исполнение. Например: Пневмораспределитель 5РМ-6-233-0 УХЛ4, напряжение 24V DC. Данная модель напрямую совместима с монтажными плитами стандарта ИСО 5599/1, что упрощает интеграцию в существующие системы на предприятиях Шымкента, Астаны или Усть-Каменогорска.
Габаритные и присоединительные размеры
Благодаря компактной конструкции и стыковому монтажу, пневмораспределитель имеет небольшие габариты, что облегчает его установку даже в стесненных условиях. Точные размеры и чертежи для монтажа предоставляются по запросу.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя 5РМ-6 для своего оборудования в Казахстане?
При выборе необходимо учитывать несколько ключевых факторов: требуемое условное давление в системе (0.35–1.0 МПа), тип управления (электрическое, пневматическое), напряжение питания (например, 24 В DC для панелей управления), способ присоединения (стыковое по ИСО 5599/1) и климатические условия эксплуатации. Консультанты Гидротех помогут вам подобрать оптимальный вариант для вашего региона, будь то суровый климат Павлодара или умеренный в Алматы.
Какие сроки поставки и доставки в города Казахстана и СНГ?
Стандартные сроки поставки со склада в Костанае составляют от 1 до 3 рабочих дней. Мы оперативно организуем доставку в любой город Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Точные сроки и стоимость доставки уточняйте при оформлении заказа или через форму обратной связи.
Какие условия эксплуатации необходимо соблюдать для пневмораспределителя 5РМ-6-233-0?
Устройство рассчитано на работу с очищенным сжатым воздухом (не грубее 10 класса загрязненности по ГОСТ 17433), содержащим распыленное масло. Диапазон рабочих температур составляет от -10°C до +50°C, что соответствует умеренному и холодному климату (исполнение УХЛ4). Важно избегать попадания влаги и абразивных частиц в систему.
Совместим ли этот пневмораспределитель с импортными пневмоцилиндрами и другим оборудованием?
Да, абсолютно совместим. Благодаря соответствию международному стандарту ИСО 5599/1 (размер 1) и универсальным электрическим параметрам (широкий диапазон напряжений питания), пневмораспределитель 5РМ-6-233-0 легко интегрируется как в новое, так и в уже действующее оборудование российского, европейского и азиатского производства, широко представленное на рынке Казахстана.
Завершение
Пневмораспределитель 5РМ-6-233-0 от бренда Гидротех – это решение для надежного и точного управления пневматическими системами. Устройство отличается высокой производительностью, быстрым временем срабатывания и длительным сроком службы даже в условиях интенсивной эксплуатации. Мы являемся прямым поставщиком данной продукции в Казахстане из Костаная, что гарантирует доступные цены, наличие на складе и оперативную доставку в любой регион страны и СНГ. Для заказа, получения консультации или уточнения технических деталей свяжитесь с нами через Контакты или оставьте заявку на сайте.
