Описание и назначение пневмораспределителей 4РМ серии
Серия электропневматических пневмораспределителей 4РМ (также известная как клапаны 4/2 или 5/2) от бренда Гидротех разработана для высокоскоростного и точного управления потоками сжатого воздуха в современных пневматических системах. Эти устройства незаменимы в промышленной автоматизации Казахстана, где требуется надежность, долговечность и высокая частота срабатываний. Основная задача пневмораспределителей 4РМ – переключать направления воздушных потоков, управляя работой пневмоцилиндров, пневмомоторов, захватов и другого исполнительного оборудования. Модельный ряд включает в себя исполнения с различным типом управления: пневматическим, электропневматическим, а также с ручным дублированием для обеспечения безопасности.
Отличительной чертой является модульная конструкция, объединяющая корпус клапана, электромагнитный пилотный узел (соленоид) и ручной дублер, что облегчает обслуживание и ремонт. Надежная работа пневмораспределителей 4РМ в диапазоне рабочих давлений до 6.3 атмосфер и высокая пропускная способность делают их универсальным решением для станков с ЧПУ, упаковочных линий, деревообрабатывающих станков и роботизированных комплексов по всему Казахстану.
Условное обозначение и коды моделей серии 4РМ
Маркировка устройств данной серии позволяет точно определить их характеристики. Полное обозначение, например, 4РМ.231-74-0-1 А220, расшифровывается следующим образом:
4РМ – обозначение серии электропневматических распределителей. 231 – тип распределителя и схема управления (из таблицы ниже). 74 или 84 – условное обозначение типа присоединения и корпуса (в данном случае, резьбовое присоединение). 0-1 – конструктивное исполнение золотникового узла и тип возврата. А220 – тип электромагнита и напряжение питания (например, А220 – переменный ток 220В, 50Гц).
Технические характеристики пневмораспределителей 4РМ серии
Все модели серии пневмораспределителей 4РМ объединяют общие высокие технические показатели, представленные в сводной таблице. В зависимости от конкретного исполнения (4РМ-74 или 4РМ-84) могут незначительно варьироваться габаритные размеры и материал корпуса, однако ключевые параметры производительности и давления остаются идентичными.
| Параметр |
Значение для серии 4РМ |
| Номинальный условный проход, Ду |
20 мм |
| Рабочее давление, Максимальное (номинальное) |
0,63 МПа (≈6,3 атм) |
| Тип рабочей среды |
Очищенный сжатый воздух (без конденсата и масла), инертные газы |
| Диапазон температур окружающей среды |
От +5°C до +50°C (для УХЛ) |
| Пропускная способность, Kv (для двухпозиционных) |
Не менее 5,0 м³/час |
| Время срабатывания (при давлении 0,4 МПа) |
Не более 0,1 с |
| Максимальная частота срабатываний |
250 циклов в минуту |
| Утечка через золотник |
Не более 500 см³/мин |
| Средняя наработка до отказа |
Не менее 1 000 000 циклов |
| Напряжение питания электромагнита (переменный ток, 50 Гц) |
24В, 36В, 42В, 110В, 220В |
| Напряжение питания электромагнита (постоянный ток) |
12В, 24В, 48В, 110В |
| Потребляемая мощность соленоида (перем. ток, 50 Гц) |
Не более 10 В*А |
| Потребляемая мощность соленоида (пост. ток) |
Не более 8 Вт |
| Присоединительная резьба |
Внутренняя трубная резьба (параметры зависят от исполнения) |
| Климатическое исполнение |
УХЛ4, О4 по ГОСТ 15150 |
| Срок службы (при соблюдении условий) |
От 10 лет |
Типы и исполнения пневмораспределителей 4РМ
В зависимости от схемы подключения и способа управления, серия представлена четырьмя основными типами. Именно правильный выбор типа определяет логику работы вашей пневмосистемы.
| Тип распределителя |
Условное обозначение пневмосхемы |
Назначение и описание исполнения |
| 4РМ.211 |
211 |
Двухпозиционный клапан с односторонним пневматическим управлением и пневматическим возвратом в исходное состояние. |
| 4РМ.212 |
212 |
Двухпозиционный с двухсторонним пневматическим управлением. Переключение осуществляется попеременной подачей сигнала на разные управляющие порты. |
| 4РМ.231 |
231 |
Двухпозиционный с односторонним электропневмоуправлением, ручным дублированием и пневматическим возвратом. Основное управление – от электромагнита, аварийное – вручную кнопкой. |
| 4РМ.232 |
232 |
Двухпозиционный с двухсторонним электропневмоуправлением и ручным дублированием. Самое распространенное исполнение для управления цилиндрами двустороннего действия. |
Принцип работы электропневматических распределителей 4РМ
Пневмораспределители 4РМ функционируют по принципу золотникового распределения. Основной рабочий элемент – прецизионный золотник (плунжер), который перемещается внутри корпуса, открывая и перекрывая каналы для сжатого воздуха. В электропневматических версиях (например, 4РМ.231 и 4РМ.232) перемещение золотника осуществляется за счет комбинированного воздействия.
При подаче управляющего электрического сигнала на катушку соленоида срабатывает пилотный клапан. Он, в свою очередь, направляет небольшой поток воздуха в управляющую полость основного золотника, заставляя его сдвинуться. В моделях с пневматическим возвратом при снятии сигнала золотник возвращается в исходное положение под действием пружины или встречного управляющего давления. Наличие ручного дублера (кнопки или рычага) позволяет оперативно переключить клапан даже при отключении электроэнергии, что критически важно для безопасности – бұл қауіпсіздік үшін өте маңызды. Благодаря такому устройству, пневмораспределители 4РМ обеспечивают быстрый отклик и надежную работу в тяжелых промышленных условиях.
Габаритные размеры, вес и код ТН ВЭД
Для удобства проектирования и монтажа приводим сводные данные по массе и габаритам для всех моделей серии пневмораспределителей 4РМ. Уточняйте точные размеры конкретной модификации при заказе.
| Параметр |
Диапазон / Значение |
| Код ТН ВЭД ЕАЭС (для ввоза) |
8481 20 000 0 – Клапаны для управления потоком жидкости или газа. |
| Масса распределителя (в сборе) |
Примерно от 2,5 до 4,5 кг (в зависимости от исполнения и типа соленоида). |
| Габаритные размеры (Д x Ш x В) |
~150-180 мм x 70-90 мм x 120-140 мм. |
| Материал корпуса (базовый) |
Литейный алюминиевый сплав, сталь. |
| Материал уплотнений |
Морозостойкая резина NBR. |

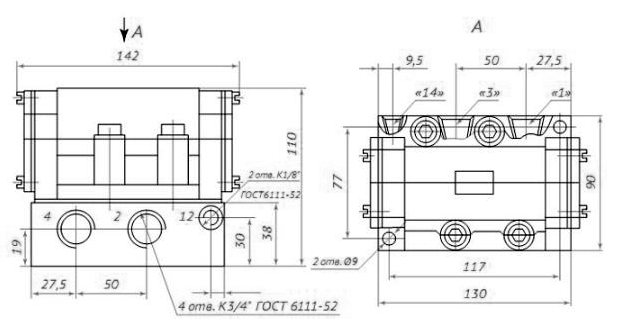

Габаритный чертеж и присоединительные размеры пневмораспределителей 4РМ-211 и 4РМ-212. Обратите внимание на расположение основных портов (P-питание, A/B-рабочие, R/S-выхлоп).
Область применения и оборудование
Пневмораспределители 4РМ широко используются в различных отраслях промышленности Казахстана благодаря своей универсальности и надежности. Их можно встретить на следующих объектах и типах оборудования:
Металлообработка и машиностроение: Станки с ЧПУ (токарные, фрезерные), гибочные прессы, сварочные автоматы, промышленные манипуляторы, линии резки металла. Здесь пневмораспределители 4РМ отвечают за перемещение суппортов, зажим заготовок, смену инструмента.
Деревообработка: Фрезерные и копировальные станки по дереву, автоматические линии распиловки, прессы для склейки. Устройства управляют подачей материала, зажимом деталей и пневмоприводами режущих головок.
Упаковочная и пищевая промышленность: Автоматы для фасовки, этикетировочные машины, транспортеры, устройства для формования тары. Клапаны обеспечивают работу пневмоцилиндров, приводящих в действие дозаторы, толкатели и крышки.
Горнодобывающий сектор: Вспомогательное оборудование, системы пылеподавления, дистанционно управляемые заслонки и клапаны на воздуховодах.
Общее машиностроение: Сборочные линии, роботизированные комплексы, испытательные стенды, стенды для опрессовки труб и емкостей.
Диалог на производстве:
- Бауыржан, у нас пневмораспределитель 4РМ на линии фасовки опять "капризничает".
- Ербол, ты керосин в систему не залил, случайно?
- Нет, просто давление упало... А без давления он и не работает, как и любой пневмораспределитель! Көк тіл, көк жіп – бәрі де көкке байланысты (Синий язык, синяя нить – все связано с воздухом).
Ремкомплекты и запчасти для пневмораспределителей 4РМ
Для продления срока службы и оперативного ремонта мы рекомендуем иметь на складе ремкомплекты. Наиболее часто подвержены износу следующие элементы:
| Наименование запчасти / ремкомплекта |
Назначение и типичные неисправности |
| Комплект уплотнений золотника (манжеты, кольца) |
Износ ведет к увеличению утечек воздуха, потере давления и замедлению срабатывания. |
| Возвратная пружина (в соответствующих исполнениях) |
Потеря упругости, поломка – клапан не возвращается в исходное положение. |
| Пилотный золотник и его уплотнения |
Загрязнение, износ – отказ электромагнитного управления. |
| Катушка электромагнита (соленоид) |
Перегорание обмотки из-за скачков напряжения или перегрева. |
| Шток ручного дублера (кнопка) |
Механический износ, поломка при аварийном использовании. |
| Комплект крепежных винтов и заглушек |
Потеря при разборке, коррозия. |
Часто задаваемые вопросы (FAQ) о пневмораспределителях 4РМ
Вопрос 1: Как правильно подобрать пневмораспределитель 4РМ для моего станка в Алматы или Астане?
Ответ: Ключевыми критериями являются:тип управления (электрическое 24В/220В или пневматическое), необходимая схема (2-х позиционный, 3-х позиционный, с возвратной пружиной), скорость срабатывания (частота до 250 цикл/мин) и присоединительные размеры (резьба). Также учтите расход воздуха вашего цилиндра – пропускная способность пневмораспределителей 4РМ составляет 5 м³/ч. Рекомендуем прислать данные вашего оборудования или старую модель клапана нашим специалистам для точного подбора.
Вопрос 2: Каковы сроки поставки и условия доставки по Казахстану? Можете ли отправить в Шымкент или Караганду?
Ответ: Основные модели пневмораспределителей 4РМ, такие как 4РМ.232 и 4РМ.231, часто есть в наличии на нашем складе в Костанае. Срок поставки под заказ составляет от 10 до 30 рабочих дней. Мы осуществляем доставку транспортными компаниями во все регионы Казахстана: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Для контрагентов из стран СНГ (Россия, Кыргызстан, Узбекистан) возможен экспорт с полным пакетом документов.
Вопрос 3: Какие условия эксплуатации обеспечивают заявленный срок службы в 10 лет? Можно ли использовать на улице?
Ответ: Гарантированный ресурс достигается при соблюдении условий: использование очищенного и осушенного сжатого воздуха (обязательно установка фильтр-влагоотделителя), работа в пределах номинального давления (0.63 МПа) и температуры (+5...+50°C), защита от прямого попадания воды и агрессивных сред. Климатическое исполнение УХЛ4 предполагает работу в отапливаемых помещениях. Для уличного монтажа требуется защитный кожух или шкаф. Регулярное техническое обслуживание (замена уплотнителей) также продлевает жизнь устройства.
Вопрос 4: Совместимы ли пневмораспределители 4РМ Гидротех с импортными аналогами (Festo, SMC, Camozzi)?
Ответ: Да, пневмораспределители 4РМ являются функциональными аналогами распространенных импортных клапанов серий 4/2, 5/2 с соленоидным управлением. Они имеют стандартные присоединительные размеры (межосевое расстояние портов) и типовые схемы подключения (DIN). Это позволяет использовать их для замены или модернизации существующих систем без серьезной переделки пневморазводки, что особенно актуально для промышленных предприятий Казахстана, стремящихся к импортозамещению.
Как заказать пневмораспределители 4РМ в Казахстане?
Для заказа укажите точную маркировку требуемого оборудования (например, 4РМ.231-84-0-1 А220) или опишите задачу, и наши инженеры помогут с выбором. Отправьте заявку через форму обратной связи на сайте или по телефону. Мы – компания Гидротех, ваш надежный поставщик промышленной пневмоавтоматики в Актау. Мы обеспечиваем поставки качественного оборудования по всему Казахстану и странам СНГ, контролируя каждый этап от отгрузки до получения. Доверьте автоматизацию своих процессов профессионалам – выбирайте пневмораспределители 4РМ от Гидротех!
