Пневмораспределитель 5РМ-6-232-4 представляет собой высоконадежный пятилинейный распределитель 5/2 с электропневматическим управлением и двусторонним ЭПУ. Данная модель предназначена для точного управления потоками сжатого воздуха в автоматизированных пневматических системах промышленного оборудования на предприятиях Казахстана.
Назначение и область применения
Этот пневмораспределитель 5РМ-6 находит широкое применение в станкостроении, упаковочных линиях, роботизированных комплексах, системах автоматизации и на производственных линиях, где требуется точное и быстрое управление пневмоцилиндрами или другими пневматическими исполнительными механизмами. Исполнение УХЛ4 гарантирует стабильную работу в умеренном и холодном климате, характерном для многих регионов Казахстана.
Технические характеристики и параметры
Конструкция пневмораспределителя 5РМ-6-232-4 основана на золотниковом принципе, что обеспечивает высокую скорость срабатывания и долговечность. Стыковая поверхность соответствует международному стандарту ISO 5599/1 (размер 1), что упрощает монтаж и интеграцию в существующие системы. Условный проход Ду=6 мм обеспечивает оптимальную производительность для широкого спектра задач.
| Параметр |
Значение / Описание |
| Условный проход (Ду) |
6 мм |
| Тип распределителя |
5/2 (пятилинейный, двухпозиционный) |
| Способ управления |
Электропневматический, двусторонний (ЭПУ) |
| Климатическое исполнение |
УХЛ4 |
| Номинальное давление |
1.0 МПа (10 бар) |
| Минимальное рабочее давление |
0.2 МПа |
| Тип рабочей среды |
Сжатый очищенный воздух, допускается присутствие распыленного масла |
| Присоединительные размеры |
К1/4" (пневмолинии) на плите монтажной |
| Пропускная способность |
0.9 м³/ч |
| Номинальное напряжение питания ЭПУ |
24 В, 110 В, 220 В (переменный/постоянный ток) |
| Максимальная частота срабатываний |
300 циклов/мин |
| Время срабатывания (вкл/выкл) |
не более 0.063 с / 0.063 с |
| Масса (приблизительная) |
0.69 кг |
| Код ТН ВЭД |
8481 80 910 0 |
Инженер спрашивает у пнeвматика: «Почему вы выбрали именно пневмораспределитель 5РМ-6-232-4?». Тот отвечает: «Қысым басымы тұрақты!» (Давление стабильное!). А если серьезно, он надежен как казахстанская степь.
Принцип работы пневмораспределителя 5РМ-6-232-4
Двухпозиционный пневмораспределитель 5/2 имеет пять портов: один питающий (P), два рабочих (A и B) и два выхлопных (R и S). При подаче электрического сигнала на одну из катушек двустороннего ЭПУ происходит переключение золотника внутри корпуса распределителя. Это направляет поток воздуха из порта P в порт A, а воздух из полости порта B стравливается через соответствующий выхлопной порт. При снятии сигнала с первой катушки и подаче его на вторую (или при возврате пружиной, в зависимости от схемы), золотник перемещается в противоположное положение, меняя направления потоков между рабочими портами. Пневмораспределитель 5РМ-6-232-4 оснащен именно двусторонним электропневматическим управлением (ЭПУ), что позволяет осуществлять переключение с помощью электрического сигнала в обоих направлениях.
Расшифровка условного обозначения
Код модели 5РМ-6-232-4 несет полную информацию об устройстве:
| 5РМ |
- |
6 |
- |
232 |
- |
4 |
- |
УХЛ4 |
| Тип: Пятилинейный распределитель |
|
Условный проход: 6 мм |
|
Схема 232: 5/2, двусторонний ЭПУ |
|
Исполнение 4: плита с отверстиями для трубного монтажа вниз |
|
Климатическое исполнение УХЛ4 |
Габаритные и присоединительные размеры
Пневмораспределитель 5РМ-6-232-4 поставляется с монтажной плитой, предназначенной для удобного крепления и трубного подключения снизу. Это упрощает сборку и обслуживание пневмосистемы. Присоединение пневмолиний осуществляется через резьбовые отверстия на плите стандарта К1/4". Для серийного (батарейного) монтажа нескольких распределителей в ряд используются специальные концевые плиты с присоединением К3/8".

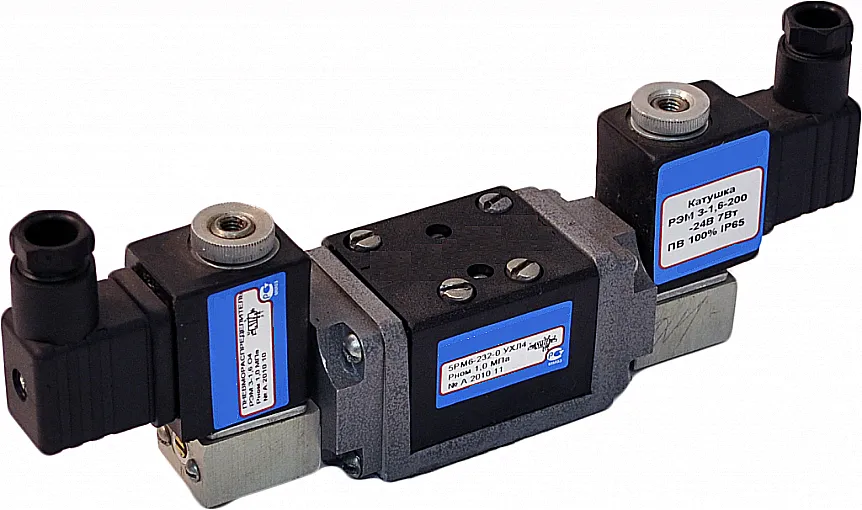

Изображение 1: Пневмораспределитель 5РМ-6-232-4, вид спереди.

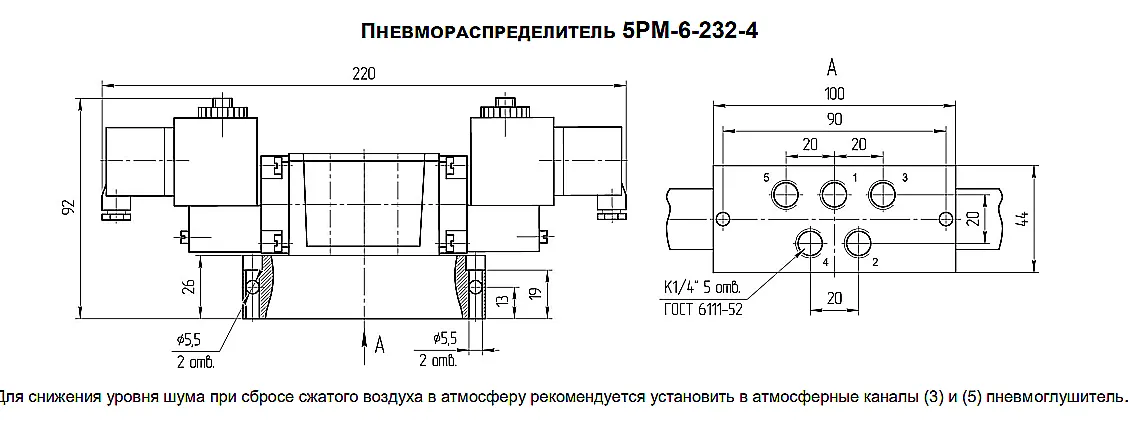

Изображение 2: Пневмораспределитель 5РМ-6-232-4, вид со стороны подключения (плита вниз).
Комплектность и ремонт
Для длительной и бесперебойной работы рекомендуется иметь в запасе ремкомплекты, которые обычно включают уплотнительные кольца и манжеты золотника, возвратные пружины, а в некоторых случаях и соленоидные катушки. Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы.
Оформление заказа
Купить пневмораспределитель 5РМ-6-232-4 в Казахстане можно напрямую у официального поставщика Гидротех. Для заказа воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами через раздел Контакты. Укажите точное наименование модели, требуемое количество и напряжение питания катушек (24В, 110В или 220В).
FAQ (Часто задаваемые вопросы)
Как правильно выбрать модель пневмораспределителя 5РМ-6 для своего оборудования в Казахстане?
Основными критериями являются: требуемая схема (5/2 или 5/3), тип управления (пневматическое, электропневматическое одностороннее или двустороннее, как у 5РМ-6-232-4), номинальный расход воздуха (производительность), рабочее давление в системе, климатическое исполнение (УХЛ4 для большинства регионов Казахстана) и способ монтажа (плита, как у данной модели, или без нее).
Каковы сроки поставки пневмораспределителя 5РМ-6-232-4 в города Казахстана?
Наш склад в Костанае позволяет организовать быструю отправку заказов по всей территории Казахстана. Доставка в основные промышленные центры – Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск – обычно занимает от 2 до 5 рабочих дней в зависимости от удаленности региона. Также возможна отправка в страны СНГ.
Какие условия эксплуатации у данного распределителя в условиях казахстанского климата?
Исполнение УХЛ4 (умеренный и холодный климат, категория размещения 4) позволяет уверенно использовать пневмораспределитель 5РМ-6-232-4 в отапливаемых помещениях при температурах от +5°C до +40°C. Рабочая среда – очищенный сжатый воздух с точкой росы не выше -25°C и содержанием распыленного масла. Использование осушителей и фильтров на входящей линии продлевает срок службы устройства.
Совместим ли этот распределитель с оборудованием других производителей пневматики?
Да, полностью. Стыковая поверхность данного пневмораспределителя 5/2 соответствует международному стандарту ISO 5599/1 (размер 1), что делает его взаимозаменяемым с аналогами мировых брендов, имеющими такой же интерфейс подключения (subplate). Это упрощает модернизацию и ремонт оборудования.
