Описание и назначение пневмораспределителя 3РК25П-1
Пневмораспределитель 3РК25П-1 – это ключевой элемент управления в современных промышленных пневматических системах Казахстана. Данная модель является трехлинейным двухпозиционным распределителем с пневматическим управлением и предназначена для эффективного изменения направления потоков сжатого воздуха в системах автоматики и управления технологическим оборудованием. Широко применяется в нефтегазовой отрасли, машиностроении, на перерабатывающих и добывающих предприятиях РК.
Основные параметры и габаритные размеры
Пневмораспределитель 3РК25П-1 характеризуется надежной конструкцией, рассчитанной на интенсивную эксплуатацию в условиях Казахстана. Его номинальное рабочее давление составляет 1,0 МПа (10 бар), что обеспечивает стабильную работу с различными пневмоинструментами и исполнительными механизмами.
Код ТН ВЭД для данного оборудования обычно относится к группе 8481 (Арматура трубопроводная). Конкретный код уточняется при таможенном оформлении.
| Параметр | Значение для 3РК25П-1 | Диапазон по моделям 3РК...П |
|---|
| Условный проход (Ду), мм | 25 | 10, 16, 20, 25, 32, 40 |
| Присоединительная резьба | К1" (коническая) | Коническая, трубная цилиндрическая |
| Масса, кг | около 4.2 | ~1.5 – ~8 (в зависимости от Ду) |
| Габаритные размеры (приблизительно), мм | Длина ~200, ширина ~100, высота ~120 | Зависят от исполнения (см. чертежи) |
Пневмораспределитель 3РК25П-1 выделяется среди аналогов сбалансированным соотношением пропускной способности и компактных размеров, что делает его идеальным решением для модернизации существующих линий.
– Скажи, почему этот пневмораспределитель 3РК25П-1 такой надежный? – спросил один инженер другого. – Потому что он, как настоящий казахский джигит, всегда четко знает, куда направить поток!
Технические характеристики 3РК25П-1
Технические параметры пневмораспределителя 3РК25П-1 гарантируют его долговечную и бесперебойную работу в составе ответственных систем.
| Характеристика | Значение для 3РК25П-1 |
|---|
| Рабочее давление, номинальное / минимальное, МПа | 1.0 / 0.25 |
| Диапазон температур рабочей среды, °C | от +5 до +50 (стандартно, для УХЛ4) |
| Тип рабочей среды | Очищенный сжатый воздух (по ГОСТ) |
| Присоединительные размеры (резьба) | К1" (коническая дюймовая резьба) |
| Масса, кг | 4.2 |
| Пропускная способность, Kvs, м³/ч | 6.3 |
| Расход воздуха максимальный, м³/ч | 4.2 |
| Время срабатывания (включение/выключение), с, не более | 0.1 / 0.125 |
| Утечка воздуха, см³/мин, не более | 150 |
| Максимальная частота включений, Гц | 3.3 |
| Давление управления, МПа, не более | 0.08 + 0.6 * Рабочее давление |
Принцип работы и условное обозначение
Пневмораспределитель 3РК25П-1 имеет схему работы 3/2 (три линии, два положения). В исходном (нормальном) положении под действием возвратной пружины золотник перекрывает подачу воздуха от источника (линия P) к рабочему потребителю (линия A), при этом линия A соединена с атмосферой (линия R). При подаче управляющего давления на пневмопривод происходит переключение золотника: линия P соединяется с A, а линия R перекрывается. При снятии управляющего сигнала пружина возвращает золотник в исходное состояние.
Условное обозначение модели расшифровывается следующим образом: 3РК – трехлинейный распределитель крановый; 25 – условный проход 25 мм; П – пневматическое управление; 1 – исполнение с конической присоединительной резьбой.
Температурный режим и срок службы
Стандартное климатическое исполнение пневмораспределителя 3РК25П-1 – УХЛ4, что означает умеренный и холодный климат, категория размещения 4 (для работы в закрытых помещениях с искусственным регулированием условий). Рекомендуемый температурный диапазон окружающей среды и рабочей среды – от +5°C до +50°C. При эксплуатации в условиях резко-континентального климата Казахстана, особенно в зимний период, важно обеспечить подачу осушенного и подогретого воздуха, а также защиту распределителя от прямого воздействия низких температур и влаги. При соблюдении условий эксплуатации и своевременном техническом обслуживании ресурс устройства составляет несколько миллионов циклов.
Область применения и оборудование
Пневмораспределитель 3РК25П-1 находит широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности и универсальности. Основные сферы использования:
Нефтегазовый комплекс: управление задвижками, клапанами, системами продувки на трубопроводах и КС.
Горнодобывающая промышленность: автоматизация процессов на обогатительных фабриках, управление пневмоцилиндрами в механизмах подачи.
Машиностроение и металлообработка: станки с ЧПУ, пневмозажимные устройства, линии сборки.
Пищевая и перерабатывающая промышленность: управление дозаторами, упаковочным оборудованием, заслонками.
Часто используется в паре с пневмоцилиндрами, приводными головками, пневмодвигателями и другим оборудованием, где необходимо дистанционное или автоматическое управление подачей воздуха.
Ремкомплекты и запасные части
Для обеспечения длительной бесперебойной работы пневмораспределителя 3РК25П-1 рекомендуется иметь базовый набор запасных частей (ремкомплект). Чаще всего изнашиваются уплотнительные элементы и пружины.
| Наименование запчасти (типовое) | Назначение |
|---|
| Комплект уплотнительных колец (манжет) золотника | Основные подвижные уплотнения |
| Уплотнения штока управления | Герметизация камеры управления |
| Возвратная пружина | Возврат золотника в исходное положение |
| Прокладки корпусные (при наличии разъема) | Герметизация стыков корпуса |
Поставщик Гидротех в Казахстане может поставить как готовые ремкомплекты, так и отдельные позиции для восстановления работоспособности распределителя.
Изображения и габаритные размеры
Для точного понимания конструкции и способа монтажа ниже представлены схемы пневмораспределителя 3РК25П-1.

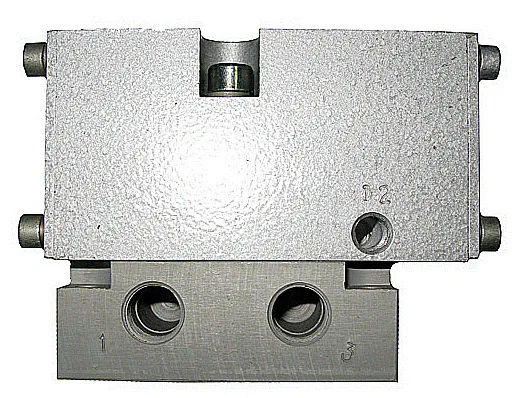

Внешний вид пневмораспределителя 3РК25П-1, вид сбоку

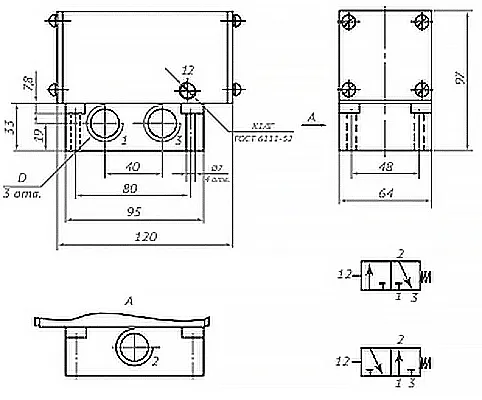

Схема подключения и обозначение линий распределителя 3РК25П-1
Фактические габаритные и присоединительные размеры, а также посадочные места под крепеж уточняются по рабочим чертежам. При заказе необходимо указывать полное обозначение, включая тип присоединения.
Пример заказа и доставка
Пример правильного заказа: «Пневмораспределитель 3РК25П-1, Ду25, К1", пневмоуправление, исполнение УХЛ4, 1 шт.». Данная модель является прямым аналогом устаревшего, но еще встречающегося в эксплуатации ПР-13П-25/10, что позволяет выполнять замену без переделки трубопроводов.
Компания Гидротех, официальный поставщик промышленной арматуры, осуществляет поставки пневмораспределителя 3РК25П-1 по всему Казахстану и в страны СНГ. Доставка возможна в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Для оформления заказа вы можете оставить заявку на сайте или связаться с менеджерами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать аналог для замены старого распределителя ПР-13П-25/10?Для прямой замены распределителя ПР-13П-25/10 оптимально подходит модель пневмораспределитель 3РК25П-1. Они имеют одинаковый условный проход (Ду25), тип присоединения (К1") и вид управления (пневматическое). Однако перед покупкой рекомендуется проверить схему подключения (распиновку) и давление управления для полной совместимости с вашей системой.
Какие сроки поставки пневмораспределителя 3РК25П-1 в Казахстан?Стандартные сроки поставки пневмораспределителя 3РК25П-1 на склады в Казахстане (например, в Костанае) составляют от 5 до 15 рабочих дней, в зависимости от наличия на центральном складе. Срочные поставки возможны по индивидуальному согласованию. Актуальную информацию всегда можно уточнить у менеджеров Гидротех.
Каковы основные условия эксплуатации 3РК25П-1 в казахстанском климате?Ключевое условие – защита от конденсата и низких температур. Воздух на входе в пневмораспределитель 3РК25П-1 должен быть очищен и осушен. При зимней эксплуатации в неотапливаемых цехах рекомендуется использовать подогрев воздуха или теплоизоляцию магистралей. Также важно обеспечить фильтрацию от механических примесей размером более 25-40 мкм.
Можно ли подключить 3РК25П-1 к системе, работающей под давлением 0.6 МПа?Да, пневмораспределитель 3РК25П-1 рассчитан на работу в широком диапазоне давлений от минимального 0.25 МПа до номинального 1.0 МПа. Работа при 0.6 МПа является штатным режимом. При этом необходимо учитывать, что давление управления также будет пропорционально ниже, что может потребовать регулировки управляющей линии.
Выбор в пользу надежности и сервиса
Выбирая пневмораспределитель 3РК25П-1, вы инвестируете в надежность и эффективность своих производственных процессов. Это проверенное решение для автоматизации, соответствующее требованиям современных предприятий Казахстана. Помните, что корректный подбор, монтаж и обслуживание – залог долгой службы любого оборудования. Наша команда в Костанае готова предоставить вам не только качественный продукт – пневмораспределитель 3РК25П-1, но и полную техническую поддержку, консультации по применению и оперативную логистику в любой регион Республики Казахстан и страны СНГ. Обращайтесь к официальному поставщику – компании Гидротех.
