3РК16П-2 - Пневмораспределитель 3/2 с пневматическим упр. 3РК16П-2 (Ду=16мм, G1/2")

Описание и назначение пневмораспределителя 3РК16П-2

Пневмораспределитель 3РК16П-2 является ключевым элементом для управления потоками сжатого воздуха в современных пневмосистемах. Эта модель, известная также как аналог ПР-13П-16/10, специально спроектирована для работы в условиях производств Казахстана, где надежность и точность управления имеют первостепенное значение. Основная функция данного пневмораспределителя 3РК16П-2 – изменять направление движения рабочей среды (сжатого воздуха) в управляющих пневмоконтурах станков, промышленных роботов, модулей автоматизации и другого станочного оборудования.

Модель относится к классу трехлинейных распределителей с условным проходом (Ду) 16 миллиметров и присоединительной резьбой G1/2". Благодаря пневматическому способу управления, пневмораспределитель 3РК16П-2 обеспечивает высокую скорость отклика и совместимость с широким спектром пневматических управляющих сигналов, что делает его универсальным решением для замены устаревших аналогов на предприятиях Алматы, Астаны, Караганды и других промышленных центров Казахстана.

Технические характеристики и параметры

Для точного подбора и интеграции в существующие системы важно знать технические параметры изделия. Пневмораспределитель 3РК16П-2 работает в номинальном диапазоне давлений, подходит для стандартных пневмолиний и обладает оптимальной производительностью для задач среднего уровня энергоемкости.

Конструкция, принцип работы и температурный режим

Пневмораспределитель 3РК16П-2 имеет золотниковую конструкцию и исполнение 3/2 – три линии (порт питания «Р», рабочий порт «А» и порт выхлопа «R») и два положения золотника. В исходном состоянии (без управляющего сигнала) порт «А» соединен с атмосферой (через «R»). При подаче управляющего пневматического сигнала на управляющий порт «Х» или «Y» (в зависимости от исполнения) золотник перемещается, соединяя порт питания «Р» с рабочим портом «А». Это обеспечивает подачу воздуха в исполнительный механизм (пневмоцилиндр, пневмомотор). Модель рассчитана на долговременную работу в диапазоне температур окружающей среды от -5°C до +50°C, что покрывает климатические условия большинства регионов Казахстана. Срок службы при соблюдении условий эксплуатации (чистота и влажность воздуха) составляет не менее 10 лет или 10 миллионов циклов переключения.

Область применения и примеры использования

Данный пневмораспределитель 3РК16П-2 находит широкое применение в промышленности благодаря своим характеристикам и надежности. Он используется для управления пневмоцилиндрами, зажимными устройствами, пневмодверьми, клапанами и другими элементами автоматики.

Типичное применение пневмораспределителя с пневматическим управлением включает:

• Станки с ЧПУ для управления суппортами, зажимами и столами.
• Сборочные и упаковочные автоматизированные линии.
• Промышленные роботы (схваты, манипуляторы).
• Линии пневмотранспорта и обработки сыпучих материалов.
• Системы управления клапанами на технологических линиях.
• Оборудование для пищевой, горнодобывающей и нефтегазовой отрасли Казахстана.

Жұмыс істеп жатқан инженерге келесі сұрақты қойды: «Сізде пневмораспределитель 3РК16П-2 бар ма?» Инженер жауап берді: «Иә, бар. Бірақ ол жұмыс істейді – әзірше мен оны табуға болатын ешбір жер жоқ!»

Расшифровка условного обозначения

Для правильного заказа важно понимать маркировку изделия. Рассмотрим пример обозначения 3РК16П-2:

Для других модификаций используются соответствующие индексы. Например, «Э» вместо «П» означает электропневматическое управление.

Габаритные и присоединительные размеры

Для монтажа пневмораспределителя 3РК16П-2 в систему необходимо учитывать его габариты и тип подключения. Модель имеет компактный корпус и стандартную присоединительную резьбу, что упрощает установку.

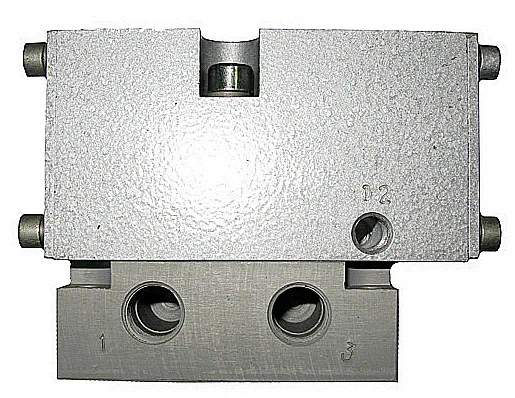

Рисунок 1: Габаритный чертеж пневмораспределителя 3РК16П-2

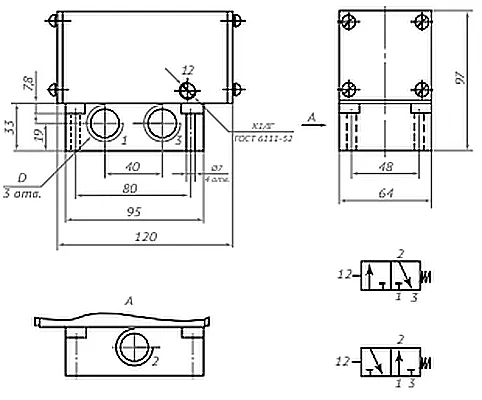

Рисунок 2: Схема подключения и присоединительные порты пневмораспределителя 3РК16П-2

Точные размеры рекомендуем уточнять по рабочим чертежам, предоставляемым при заказе.

Как заказать пневмораспределитель 3РК16П-2

Для заказа пневмораспределителя 3РК16П-2 оставьте заявку через форму обратной связи или свяжитесь с нами через раздел Контакты. При оформлении заказа укажите модель (3РК16П-2), количество, а также свои контактные данные для согласования деталей. Мы осуществляем поставки по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.

Пример корректного наименования для заказа: «Пневмораспределитель 3РК16П-2, Ду=16 мм, G1/2", пневмоуправление, аналог ПР-13П-16/10».
