3РК20П-2 - Пневмораспределитель 3/2 с пневматическим упр. 3РК20П-2 (Ду=20мм, G3/4")

Пневмораспределитель 3РК20П-2: назначение и особенности

Пневмораспределитель 3РК20П-2 – это современный трехлинейный механизм, играющий ключевую роль в управлении потоками сжатого воздуха на промышленных предприятиях. Данная модель относится к конфигурации 3/2 (три линии, два положения), что позволяет ей эффективно переключать подачу рабочей среды. Основное назначение пневмораспределителя 3РК20П-2 заключается в точном управлении исполнительными устройствами – пневмоцилиндрами, пневмодвигателями, поворотными устройствами и другим оборудованием в системах автоматизации. Надежность и долговечность этого узла делают его незаменимым в таких отраслях, как машиностроение, нефтегазовая промышленность, сельское хозяйство и горнодобывающий сектор Казахстана.

Основные параметры и характеристики пневмораспределителя 3РК20П-2

Одним из ключевых преимуществ пневмораспределителя 3РК20П-2 является его адаптация к сложным условиям эксплуатации. Он рассчитан на работу с номинальным давлением до 1 МПа (10 бар), что соответствует требованиям большинства промышленных пневмосистем. Условный проход (Dу) устройства составляет 20 мм, а присоединительная резьба – G3/4" (трубная цилиндрическая). Пневмораспределитель 3РК20П-2 обеспечивает высокую пропускную способность (до 5 м³/ч), что гарантирует быстрое и эффективное срабатывание управляемых механизмов.

Технические характеристики модели 3РК20П-2

Для подбора правильного оборудования важно точно знать его параметры. Ниже приведены основные технические характеристики пневмораспределителя 3РК20П-2.

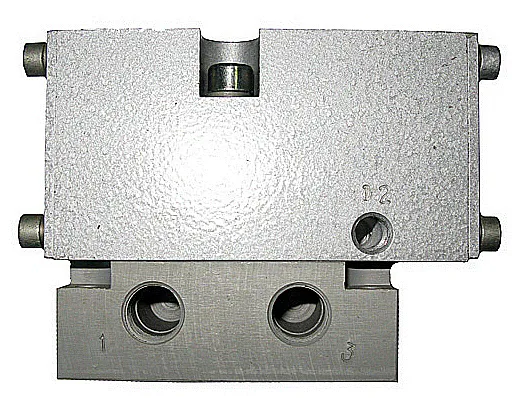

Изображение: вид спереди на пневмораспределитель 3РК20П-2 с пневматическим подключением.

Шутка про пневмораспределитель

Ертегідегі сияқты, бір пневмораспределитель 3РК20П-2 машинаға айтады: "Менің жұмысым – ауаны бағыттау. Сенікі – оны өңдеу. Екеуміз бірге жұмыс істейміз, сонда ғана цех тыныштық табады!" (Жұмыс орнындағы қысым барынша жоғары болмасын деген тілекпен!)

Сравнительные характеристики серии 3РК...П

Пневмораспределитель 3РК20П-2 является частью целого семейства аппаратов с пневматическим управлением. Для удобства выбора приведем основные параметры моделей разного проходного сечения.

Общий вид и габаритные размеры пневмораспределителя

Геометрические параметры устройства важны для его монтажа в существующую схему. Для модели 3РК20П-2 пневмораспределитель характерны компактные размеры, позволяющие его установку в ограниченном пространстве. Точные габариты могут незначительно варьироваться в зависимости от производителя, но основные присоединительные размеры стандартизированы.

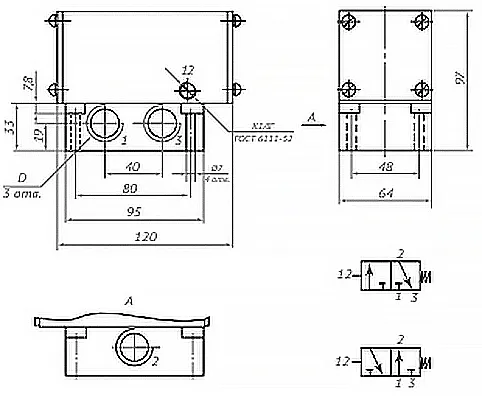

Изображение: габаритный чертеж пневмораспределителя 3РК20П-2 с указанием основных размеров.

Как работает пневмораспределитель 3/2 с пневмоуправлением

Принцип работы пневмораспределителя 3РК20П-2 основан на перемещении золотника внутри корпуса под действием управляющего давления. В исходном положении (без подачи сигнала) золотник перекрывает поток от напорной магистрали (P) к выходному порту (A), а выходной порт (A) соединен с портом выхлопа (R). При подаче управляющего сигнала (пневмосигнала) на пилотный канал золотник перемещается, соединяя порт P с портом A и перекрывая порт R. Таким образом, сжатый воздух поступает к исполнительному устройству. При снятии управляющего сигнала возвратная пружина перемещает золотник в исходное положение, и воздух из полости привода стравливается через порт R. Именно эта надежная и простая схема делает пневмораспределитель 3РК20П-2 таким востребованным.

Температурный режим, срок службы и область применения

Пневмораспределитель 3РК20П-2 предназначен для эксплуатации в умеренном и холодном климате (исполнение УХЛ4). Он рассчитан на работу с очищенным сжатым воздухом температурой от +5°C до +50°C. При соблюдении условий эксплуатации, своевременном техническом обслуживании и использовании фильтров-влагоотделителей ресурс устройства составляет несколько миллионов циклов срабатывания. Данный пневмораспределитель находит применение в промышленных линиях, станках с ЧПУ, роботизированных комплексах, системах управления задвижками и кранами, а также в технологических линиях пищевой и перерабатывающей промышленности Казахстана.

Примеры заказа и условное обозначение

Маркировка модели несет в себе полную информацию о ее исполнении. Разберем расшифровку на примере 3РК20П-2:
• 3РК – трехлинейный распределитель клапанный.
• 20 – условный проход 20 мм.
• П – вид управления пневматическое.
• 2 – способ монтажа (резьбовой с трубной цилиндрической резьбой G).
• Климатическое исполнение УХЛ4 является стандартным для поставок в Казахстан. Для заказа оборудования с электропневматическим управлением используется индекс «Э» вместо «П».

Часто задаваемые вопросы (FAQ)

1. Как правильно выбрать модификацию пневмораспределителя для своего оборудования?

Выбор зависит от трех ключевых параметров: условного прохода (Dу), который должен соответствовать сечению трубопровода; типа управления (пневматическое «П» или электропневматическое «Э»); и вида присоединения (резьба, фланец). Наш специалист поможет вам подобрать оптимальную модель, такую как 3РК20П-2, исходя из вашего давления, расхода и условий работы.

2. Какие сроки поставки пневмораспределителя 3РК20П-2 в города Казахстана?

Мы осуществляем быструю доставку со склада в Костанае. В крупные города, такие как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, товар поступает в течение 3-7 рабочих дней. Также возможна отправка в другие регионы Казахстана и страны СНГ.

3. Можно ли использовать пневмораспределитель 3РК20П-2 с неочищенным воздухом?

Нет, настоятельно не рекомендуется. Для обеспечения долгого срока службы пневмораспределителя необходимо подавать на его вход очищенный и осушенный сжатый воздух. Использование фильтров-влагоотделителей и лубрикаторов является обязательным условием корректной работы.

4. Что входит в ремонтный комплект для пневмораспределителя?

Чаще всего изнашиваются уплотнительные кольца (манжеты) золотника, возвратные пружины и иногда сам золотник. Ремонтный комплект обычно включает эти резинотехнические изделия и мелкие детали. Наличие ремкомплектов позволяет продлить ресурс устройства и сократить время простоя оборудования.

Преимущества покупки пневмораспределителя Гидротех в Казахстане

Выбирая пневмораспределитель 3РК20П-2 и другое оборудование бренда Гидротех, вы получаете надежного партнера в области промышленной пневматики. Наша компания, как прямой поставщик из Костаная, гарантирует качество продукции, предоставляет технические консультации и оперативно доставляет заказы по всему Казахстану и в страны СНГ. Мы отвечаем за работоспособность каждой поставленной единицы, будь то стандартный пневмораспределитель или сложный набор для модернизации линии. Обращайтесь к нам через раздел Контакты или форму обратной связи для расчета вашего заказа и получения профессиональной консультации.
