Редукционный клапан П-МК05 – это пневматический модуль, предназначенный для точного снижения и автоматического поддержания заданного давления сжатого воздуха в системах автоматизации производств и в промышленном оборудовании Казахстана. Редукционный клапан П-МК05 (или, как его часто называют, регулятор давления П-МК05) играет ключевую роль в обеспечении стабильной и безопасной работы пневмоприводов, цилиндров и исполнительных механизмов на предприятиях машиностроения, пищевой, легкой промышленности и многих других отраслях. Его применение позволяет предотвратить поломку оборудования из-за скачков давления, оптимизировать энергопотребление сжатого воздуха (ыһты сулыс) и повысить общий контроль над технологическими процессами.
Описание и общие характеристики редукционного клапана П-МК05
Редукционный клапан П-МК05 представляет собой компактное и надежное устройство прямого действия. Конструкция включает в себя алюминиевый корпус, механизм золотникового типа, регулировочную пружину и систему уплотнений. Регулировочный винт с головкой под ключ позволяет оператору плавно изменять рабочее давление на выходе. Данный редукционный клапан П-МК05 отличается высокой стабильностью работы даже при пульсациях входного давления и вибрационных нагрузках типа В2 по ГОСТ.
Рабочая среда для данного устройства – сжатый воздух, очищенный до степени загрязненности не ниже класса 8 по ГОСТ 17433-80. Устройство производится в климатических исполнениях УХЛ4 и 04, что делает его пригодным для эксплуатации в различных регионах Казахстана – от умеренного и холодного климата до тропического.
Основные модели, вес и габариты
Редукционный клапан П-МК05 выпускается в трех основных типоразмерах с разными условными проходами, что напрямую влияет на его производительность и присоединительные размеры. В таблице ниже приведены ключевые массогабаритные и исходные параметры.
| Модель (условный проход) |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса (максимум), кг |
Код ТН ВЭД |
| Редукционный клапан П-МК05.06 (6 мм) |
65 |
45 |
50 |
0,24 |
8481.80.90.00 |
| Редукционный клапан П-МК05.10 (10 мм) |
85 |
55 |
65 |
0,9 |
| Редукционный клапан П-МК05.16 (16 мм) |
95 |
65 |
75 |
0,9 |
Как видно, даже самая большая модель редукционного клапана П-МК05 остается компактной и легкой, что облегчает его монтаж на любую пневмопанель или непосредственно на оборудование.
Техническая шутка о редукционном клапане
Екі жұмысшы пневматикалық жүйеге редукционный клапан П-МК05 орнатады. Біреуі: «Осы клапан барынша қысымды бақылай ма?»
Екіншісі күліп: «Әрине, ол қысымды қатаң тәртіпке келтіреді, егер ол тыңдамаса, оны ауыстырамыз!»
Десек те, шын мәнінде редукционный клапан П-МК05 аса сабырлы және жауапты қызметкер – ол бақылауды ешқашан бұзбайды!
Подробные технические характеристики редукционного клапана П-МК05
Для точного подбора редукционного клапана П-МК05 под вашу задачу важно понимать его эксплуатационные пределы. В таблице собраны полные данные по всем модификациям.
| Параметр |
П-МК05.06 |
П-МК05.10 |
П-МК05.16 |
| Рабочее давление на входе (номинальное), МПа |
1,0 (10 кгс/см²) |
| Диапазон настройки давления на выходе, МПа |
0,04 – 0,8 |
| Производительность (ном. расход воздуха в м³/мин), не менее |
0,2 |
0,63 |
1,6 |
| Тип рабочей среды |
Сжатый воздух, очищенный (класс загрязненности ≤ 8) |
| Присоединительные размеры (пример для метрической резьбы) |
М12х1,5 |
М16х1,5 |
М22х1,5 |
| Альтернативное присоединение (коническая резьба) |
К1/4" |
К3/8" |
К1/2" |
Принцип действия клапана и область применения
Принцип работы редукционного клапана П-МК05 основан на балансе сил. Давление в выходной (вторичной) полости воздействует на чувствительный элемент (мембрану или поршень), связанный с золотником. Сила от давления уравновешивается регулировочной пружиной. При увеличении давления на выходе выше настроенного значения клапан приоткрывается, сбрасывая излишек в атмосферу или снижая количество поступающего воздуха. При падении – перекрывает сброс, обеспечивая подпитку. Таким образом, данный редукционный клапан П-МК05 обеспечивает полностью автоматическое поддержание заданного давления.
Редукционный клапан П-МК05 находит применение в автоматизированных системах управления (АСУ ТП) предприятий по всей территории Казахстана. Он используется на оборудовании:
- Промышленные роботы и манипуляторы для подачи деталей;
- Автоматические упаковочные и дозирующие линии в пищевой промышленности;
- Станки с пневмоприводами зажима, подачи и позиционирования;
- Системы аэрации на очистных сооружениях и в коммунальном хозяйстве (коммуналды шаруашылық).
Температурный режим и срок службы
Редукционный клапан П-МК05 рассчитан на долгосрочную работу. Рекомендуемый температурный диапазон для рабочей среды (сжатого воздуха) составляет от 0 до +50 °C. Температура окружающего воздуха для исполнения УХЛ4 (наиболее распространенного для Казахстана) допускается от -40 до +60 °C. При соблюдении условий эксплуатации, регулярного техобслуживания и использования очищенного воздуха ресурс редукционного клапана П-МК05 составляет не менее 50 000 часов, что эквивалентно более 10 годам активной работы.
Конструкция и внешний вид редукционного клапана П-МК05

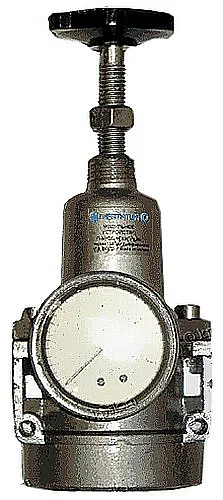

Внешний вид редукционного клапана П-МК05 спереди. Видны корпус и регулировочный винт под ключ.
Боковой вид редукционного клапана П-МК05 модели 10. Хорошо видна форма корпуса и входной/выходной патрубки.
Вид снизу на редукционный клапан П-МК05, видны присоединительные резьбовые отверстия для монтажа.
Крупный план узла регулировки давления редукционного клапана П-МК05 с колпачком.
Состав ремонтного комплекта и основные запчасти
Для быстрого восстановления работоспособности редукционного клапана П-МК05 рекомендуется иметь запас наиболее изнашиваемых элементов. Чаще всего требуют замены уплотнительные кольца и золотниковая пара.
| Наименование запчасти |
Обычно ломается/изнашивается |
Примечание |
| Комплект резиновых уплотнительных колец (NBR/EPDM) |
Из-за старения, истирания, неподходящей смазки |
4 шт в базовом ремонтном наборе |
| Золотник (подвижный элемент клапана) |
Задиры, износ при работе с загрязненным воздухом |
Рекомендуется менять вместе с седлом |
| Седло клапана |
Эрозия от потока воздуха, механический износ |
Поставляется отдельно |
| Пружина регулировочная |
Усталость металла, потеря упругости со временем |
Меняется редко при условии правильной настройки |
| Регулировочный винт в сборе |
Износ резьбы, повреждение головки |
Часто страдает при неаккуратном обслуживании |
Условное обозначение и примеры заказа
Расшифровка маркировки редукционного клапана типа П-МК05.10:
П – Пневматический.
МК – Модуль Клапанный.
05 – Порядковый номер серии изделия.
10 – Условный проход в миллиметрах.
Пример заказа для заявки: «Требуется редукционный клапан П-МК05.10 с конической резьбой К3/8” для установки на пневмопанель упаковочной машины. Нужен манометр в сборе.» Для заказа вы можете обратиться в нашу компанию через форму заявки или по телефонам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ) о редукционных клапанах П-МК05
Как выбрать правильную модель редукционного клапана П-МК05 для моего оборудования в Казахстане?
Выбор зависит от двух ключевых параметров: требуемого расхода воздуха (производительности системы) и типа присоединительной резьбы на вашем оборудовании. Сравните номинальный расход вашего потребителя (пневмоцилиндров, двигателей) с данными из таблицы характеристик редукционного клапана П-МК05. Убедитесь, что выбранный типоразмер (06, 10, 16) соответствует или превышает этот расход. Затем сверьтесь с резьбой на вашем оборудовании. При необходимости наши консультанты помогут с подбором и предложат переходные адаптеры.
Какие сроки поставки редукционного клапана П-МК05 в города Казахстана?
Основной склад бренда Гидротех находится в Костанае. Отгрузка позиций в наличии производится в течение 1-2 рабочих дней. Доставка транспортными компаниями до Астаны, Алматы, Шымкента, Караганды занимает 3-4 дня; до Павлодара, Усть-Каменогорска, Актобе, Тараз – 5-7 дней. Доставка в страны СНГ осуществляется в срок до 14 дней.
С каким рабочим давлением на входе может работать редукционный клапан П-МК05?
Редукционный клапан П-МК05 рассчитан на номинальное входное давление до 1,0 МПа (10 кгс/см²). Это стандартное давление для большинства промышленных пневмосетей Казахстана. Важно помнить, что давление настраивается на выходе в диапазоне от 0,04 до 0,8 МПа.
Как совместить существующие фитинги на моем заводе с редукционным клапаном П-МК05?
Редукционный клапан П-МК05 предлагается с двумя типами резьбы: метрической (М12, М16, М22) и трубной конической (К1/4", К3/8", К1/2"). Если тип резьбы не совпадает, рекомендуем использовать качественные переходники или фитинги-адаптеры, которые можно заказать вместе с клапаном. Мы советуем указать необходимый тип присоединения при заказе, чтобы избежать задержек при монтаже.
Почему стоит купить редукционный клапан П-МК05 у нас?
Выбирая редукционный клапан П-МК05 на сайте https://gidro777.kz/, вы выбираете надежного казахстанского производителя и поставщика Гидротех из Костаная. Наши устройства проходят строгий выходной контроль, соответствуют требованиям ТР ТС и поставляются с полным пакетом документов. Мы предоставляем гарантию 24 месяца и оперативную сервисную поддержку. Наш офис в Костанае обеспечивает быстрый логистический канал во все города Казахстана и для партнеров в странах СНГ.
Закажите редукционный клапан П-МК05 уже сегодня для стабильной работы вашего производства!
