Пневмораспределитель ПР 515 Ф УХЛ4 — это надежный и востребованный элемент управления в пневматических системах, позволяющий дистанционно менять направление потока сжатого воздуха. Его особенностью является ручное рычажное управление (тумблер), что обеспечивает простое и интуитивно понятное переключение режимов работы исполнительных механизмов.
Назначение и описание пневмораспределителя ПР 515 Ф
Основное назначение пневмораспределителя ПР 515 Ф УХЛ4 — изменение направления потоков сжатого воздуха в зависимости от внешних управляющих воздействий в пневматических системах автоматики и управления. Данная модель относится к пятилинейным распределителям (5/2), что означает наличие пяти портов для подключения: питания (линия P), двух выходных линий (A и B), а также двух линий выхлопа (R и S). Исполнение климатического исполнения УХЛ4 гарантирует его стабильную работу в умеренном и холодном макроклиматических районах при температуре окружающей среды от +40 до -40 °С.
Классификация и виды управления
Линейка пневмораспределителей ПР 515 включает несколько исполнений по виду управления. Каждое обозначается специальным кодом, что важно учитывать при выборе и заказе. Именно пневмораспределитель ПР 515 Ф УХЛ4 оснащен ручным управлением рычагом (тумблером). Вот полный перечень доступных исполнений:
- М11 — механическое управление толкателем (штоком);
- М12 — механическое управление рычагом с роликом;
- М13 — механическое управление ломающимся рычагом с роликом;
- Р14 — ручное управление кнопкой;
- Р15 — ручное управление грибовидной кнопкой;
- Ф — ручное управление рычагом (тумблер);
- П1 — одностороннее пневмоуправление с пружинным возвратом;
- П2 — двухстороннее пневматическое управление;
- Э1 — одностороннее электропневмоуправление;
- Э2 — двухстороннее электропневмоуправление.
Краткие габариты и код ТН ВЭД
Пневмораспределитель ПР 515 Ф отличается компактными размерами и малым весом, что облегчает его монтаж и интеграцию в существующие системы. В зависимости от исполнения, масса варьируется от 0,12 кг до 0,36 кг. Для данной модели с ручным рычажным управлением характерна масса около 0,20 кг. Габаритные размеры также являются компактными, что позволяет устанавливать устройство в ограниченном пространстве. Код ТН ВЭД для подобных пневмораспределителей обычно относится к группе 8481, которая охватывает краны, вентили и аналогичные арматуру.
| Исполнение | Масса, кг, не более | Условный проход, мм |
|---|
| ПР 515 Ф (Рычаг) | 0,20 | 2,5 |
| ПР 515 М11 (Толкатель) | 0,12 | 2,5 |
| ПР 515 Э1 (Электропневмо) | 0,26 | 2,5 |
| ПР 515 Э2 (Электропневмо, 2-сторон.) | 0,36 | 2,5 |
Рабочий приносит мастеру сломанный пневмораспределитель ПР 515 Ф и говорит:
— Шеф, тут рычаг отвалился!
Мастер, не отрываясь от чертежа:
— Ну что ж, теперь это пневмораспределитель ПР 515 Ф с тактильным управлением. Шутка на казахском: «Пневмораспределитель ПР 515 Ф болса да, жұмыс жасамайды, бірақ онымен әлі де тумблерді ауыстыруға болады!»
Технические характеристики ПР515Ф УХЛ4
Технические параметры определяют область применения и надежность устройства. Пневмораспределитель ПР 515 Ф УХЛ4 рассчитан на работу со сжатым воздухом, очищенным от масел и агрессивных примесей. Ниже приведена таблица с основными характеристиками для всех исполнений, где выделены ключевые параметры для модели Ф.
| Наименование параметров | Исполнение распределителей П-Р515 |
|---|
| М11 | М12 | М13 | Р14 | Р15 | Ф | П1 | П2 | Э1 | Э2 |
|---|
| 1. Условный проход, мм | 2,5 |
| 2. Номинальное рабочее давление, МПа (Макс.) | 1,0 |
| 3. Пропускная способность (Kv), м³/ч, не менее | 0,1 |
| 4. Сила на органах управления, Н, не более | 20 | 15 | 15 | 8 | 12 | 25 | - | - | - | - |
| 5. Масса, кг, не более | 0,12 | 0,16 | 0,17 | 0,15 | 0,16 | 0,20 | 0,12 | 0,12 | 0,26 | 0,36 |
| 6. Минимальное рабочее давление, МПа | 0,14 |
| 7. Мин. давление управления, МПа | - | - | - | - | - | - | 0,14 | 0,14 | - | - |
| 8. Время срабатывания, с, не более: Вкл./Выкл. | - | - | - | - | - | - | 0,01 | 0,01/- | 0,025 | 0,025 |
| 9. Напряжение постоянного тока, В (для Э1, Э2) | - | - | - | - | - | - | - | - | 24 | 24 |
| 10. Номин. мощность электромагнита, Вт, не более | - | - | - | - | - | - | - | - | 3,5 | 3,5 |
| 11. Макс. частота срабатываний, с⁻¹ | - | - | - | - | - | - | 20 | 20 | 10 | 10 |
Внешний вид пневмораспределителя ПР 515 Ф УХЛ4 сбоку, виден корпус и рычаг управления.

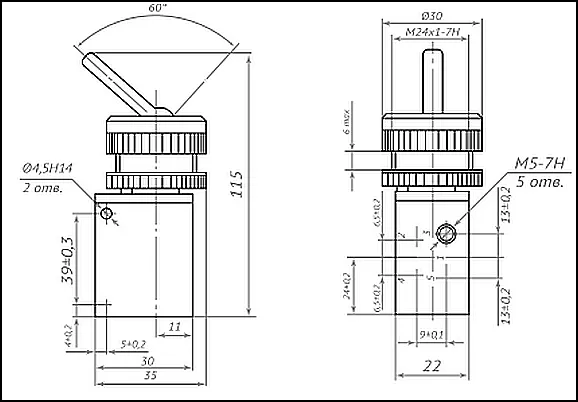

Вид на порты подключения пневматических линий (P, A, B, R, S) распределителя ПР 515 Ф.
Принцип работы и конструкция
Пневмораспределитель ПР 515 Ф УХЛ4 функционирует по принципу золотникового распределения. Внутри корпуса перемещается золотник, который под действием ручного усилия на рычаг (тумблер) перекрывает или открывает определенные каналы, перенаправляя поток сжатого воздуха с входа P на один из выходов A или B, и соединяя противоположный выход с линией выхлопа (R или S). Ручное управление делает устройство независимым от наличия электрического или пневматического управляющего сигнала, что особенно ценно в аварийных ситуациях или для ручного дублирования автоматических систем.
Температурный режим и срок службы
Как указано в климатическом исполнении УХЛ4, данный пневмораспределитель ПР 515 Ф предназначен для эксплуатации в диапазоне температур окружающей среды от -40 °С до +40 °С. Рабочая среда — сжатый воздух — также не должна выходить за температурные рамки, указанные в технической документации. Срок службы изделия напрямую зависит от условий эксплуатации, чистоты рабочей среды (наличия фильтров-влагоотделителей) и соблюдения регламента технического обслуживания. При правильной эксплуатации ресурс составляет сотни тысяч циклов переключения.
Область применения и совместимое оборудование
Пневмораспределитель ПР 515 Ф УХЛ4 находит широкое применение в различных отраслях промышленности Казахстана, особенно в машиностроении, станкостроении, на производственных линиях, в системах пневмоавтоматики. Его используют для управления пневмоцилиндрами (одностороннего и двустороннего действия), пневмодвигателями, пневмозамками и другими исполнительными механизмами. Благодаря простому ручному управлению, он часто используется на пультах управления, в учебных стендах, а также в качестве аварийного или резервного клапана.
Состав ремонтного комплекта и часто заменяемые узлы
Со временем в любом пневмооборудовании могут изнашиваться уплотнительные элементы. Для пневмораспределителя ПР 515 Ф УХЛ4 чаще всего требуют замены следующие компоненты:
- Уплотнительные кольца (манжеты) золотника.
- Возвратные пружины (в моделях с пружинным возвратом).
- Уплотнения корпуса.
- Сам золотник (при значительном износе или повреждении).
Ремонтные комплекты, как правило, включают набор уплотнений и наиболее подверженные износу детали. Для заказа запчастей рекомендуем обращаться непосредственно к поставщику, указав точную модель.
Условное обозначение и расшифровка модели
Маркировка ПР 515 Ф УХЛ4 расшифровывается следующим образом:
- ПР — Пневмораспределитель.
- 515 — Типоразмер и конструкция (пятилинейный, двухпозиционный).
- Ф — Исполнение по виду управления (Ручное, рычажное).
- УХЛ4 — Климатическое исполнение и категория размещения (для умеренного и холодного климата).
Примеры заказа и модификации
При заказе пневмораспределителя ПР 515 Ф УХЛ4 важно четко указать полное наименование и необходимое количество. Например: «Пневмораспределитель ПР 515 Ф УХЛ4, 5/2, ручной рычаг, условный проход 2,5 мм — 3 шт.» Для заказа других модификаций (например, с электромагнитным управлением Э1 или кнопочным Р14) необходимо заменить букву в обозначении. Всегда уточняйте наличие и сроки поставки у менеджера.
