Пневмораспределитель ПР-13Э-40/10 – это ключевой элемент управления в современных пневмоприводах, обеспечивающий высокую скорость и надежность работы крупногабаритного оборудования. Данная модель с условным проходом 40 мм (Ду=40мм) специально разработана для эффективного управления цилиндрами диаметром до 250 мм, что делает её одним из наиболее мощных решений в линейке Пневмораспределителей ПР-13Э.
Назначение и описание
Трехлинейный пневмораспределитель ПР-13Э-40/10 с электропневматическим управлением и пружинным возвратом предназначен для точной коммутации потоков сжатого воздуха в системах промышленной автоматизации. Устройство играет роль быстродействующего клапана, управляемого электрическим сигналом, что позволяет интегрировать его в сложные технологические линии и АСУ ТП. Основная область применения – станкостроение, металлургия, деревообработка, производство упаковки, а также любые технологические процессы, требующие высоких скоростей перемещения исполнительных механизмов.
Климатическое исполнение УХЛ4 и О4 по ГОСТ 15150 позволяет эксплуатировать пневмораспределитель ПР13Э40/10 в умеренном и холодном климате Казахстана, включая производственные цеха в Актау, Павлодаре и Усть-Каменогорске. Для корректной работы требуется сжатый воздух, очищенный не грубее 10-го класса по ГОСТ 17433 и содержащий распыленное масло для смазки трущихся частей.
Структура условного обозначения (маркировка)
Расшифровка модели Пневмораспределитель ПР-13Э-40/10-01 УХЛ4 помогает понять её ключевые параметры и правильно подобрать аналог или запасную часть.
| П-Р13 |
- |
Э |
|
40/10 |
- |
01 |
|
УХЛ |
|
4 |
|
| Тип пневмораспределителя |
Электропневматическое управление |
Условный проход (40 мм), номинальное давление (10 бар = 1.0 МПа) |
01 - стыковое присоединение (без индекса - резьбовое) |
Климатическое исполнение (УХЛ или О) |
Категория размещения по ГОСТ 15150 (4) |
|
| Климатическое исполнение по ГОСТ 15150 (УХЛ, О) |
|
| 01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое |
|
| Условный проход (40 мм) |
|
| Электропневматическое управление |
|
| Тип пневмораспределителя (П-Р13) |
«Жұмыс барысында инженер бір күні пневмораспределитель ПР-13Э-40/10-ты сынап көріп, оған: «Сенің жылдамдығың менің ойымнан да тез!» – депті. Ал пневмораспределитель жауап қайтарған: «Менің артықшылығым – бұл стандартты жылдамдық, жоба бойынша!»»
Габариты, вес и коды
В зависимости от типа присоединения (резьбовое или стыковое) габаритные размеры пневмораспределителя ПР-13Э-40/10 незначительно отличаются. Ниже представлены усредненные данные для моделей с Ду 40 мм.
| Параметр |
Значение / Диапазон |
Примечание |
| Масса, кг |
от 8.28 до 8.78 |
Зависит от исполнения (01 или без индекса) |
| Габаритные размеры (Д×Ш×В), мм |
~200 × 150 × 150 |
Ориентировочно, точные размеры уточняйте по чертежу |
| Код ТН ВЭД ЕАЭС |
8481 80 900 0 |
Прочие клапаны и аналогичная арматура |
Принцип действия

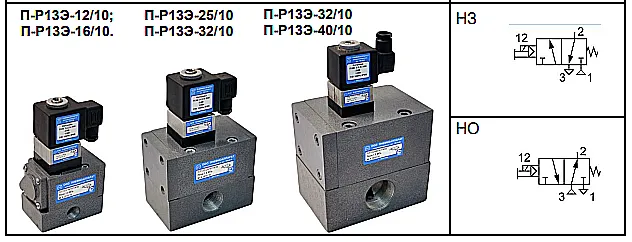

Схематичное изображение внутренних каналов и клапанного узла пневмораспределителя.
В основе работы пневмораспределителя ПР-13Э-40/10 лежит клапанный узел с эластичными уплотнениями, который расположен в корпусе и удерживается в исходном (нормально закрытом) положении усилием возвратной пружины. В монтажной плите выполнены три основных канала: питание (1), выход (2) и атмосферный (3). Управление основным клапаном осуществляется через вспомогательный пилотный клапан ПЭК3-2,5-21 с электромагнитным управлением, который крепится на корпусе.
При подаче электрического сигнала на катушку пилотного клапана срабатывает его золотник, создавая управляющее давление. Это давление воздействует на клапанный узел основного пневмораспределителя ПР13Э40/10, преодолевая усилие пружины. Канал питания (1) соединяется с выходным каналом (2), подавая воздух к потребителю (пневмоцилиндру), а атмосферный канал (3) перекрывается. После снятия управляющего электрического сигнала пилотный клапан сбрасывает давление, и под действием пружины основной клапан возвращается в исходное положение. При этом выходной канал (2) соединяется с атмосферным (3) для сброса давления из полости цилиндра, а питающий канал (1) блокируется.
Важной особенностью является возможность использования распределителя в схеме «нормально открытый» (НО). Для этого необходимо повернуть переходную плиту с пилотным клапаном на 180 градусов, меняя назначение каналов (1) и (3). Также пилотный клапан оснащен кнопкой ручного дублирования, что позволяет тестировать систему или выполнять аварийные операции при отсутствии электричества.
Технические характеристики
| Параметр |
Значение для ПР-13Э-40/10 |
| ПР-13Э-40/10 |
ПР-13Э-40/10-01 |
Ед. изм. |
| 1. Условный проход, Ду |
40 |
40 |
мм |
| 2. Номинальное рабочее давление |
1.0 (10 бар) |
МПа |
| 3. Минимальное рабочее давление |
0.25 |
МПа |
| 4. Диапазон температур рабочей среды |
+5°C до +50°C |
°C |
| 5. Тип рабочей среды |
Сжатый воздух, очищенный, с распыленным маслом |
- |
| 6. Присоединительные размеры |
Резьбовое |
Стыковое (01) |
- |
| 7. Пропускная способность, Kv, не менее |
15.0 |
м³/ч |
| 8. Время включения, не более |
0.09 |
с |
| 9. Время выключения, не более |
0.13 |
с |
| 10. Частота срабатываний, не менее |
150 |
цикл/мин |
| 11. Напряжение питания |
Постоянный ток: 12, 24, 48, 110 В
Переменный ток 50 Гц: 12, 24, 36, 48, 110, 220, 380 В
Переменный ток 60 Гц: 110, 220 В |
В |
| 12. Потребляемая мощность, не более |
Постоянный ток: 12 Вт
50 Гц: 21 ВА
60 Гц: 28 ВА |
Вт/ВА |
| 13. Масса, не более |
8.78 |
8.28 |
кг |
| 14. Степень защиты IP |
IP65 |
- |
| 15. Температурный режим и срок службы |
Температура окружающей среды: от +1°C до +40°C. Расчетный ресурс при соблюдении условий эксплуатации (чистота воздуха, давление) – не менее 1 млн. циклов. |
- |
* Пропускная способность Kv определяется по ГОСТ 14691-69.
Где используется и совместимость
Пневмораспределитель ПР-13Э-40/10 находит применение во многих отраслях промышленности Казахстана:
- Металлургия и машиностроение: Управление зажимными, поворотными и подающими механизмами прессов, гильотинных ножниц, станков с ЧПУ.
- Деревообработка: Пневмоприводы подачи заготовок, зажимы в фрезерных и шлифовальных станках.
- Производство упаковки и пластика: Управление цилиндрами термоформовочных машин, станков для резки и вырубки.
- Общее машиностроение: В составе пневматических систем автоматизации сборочных линий, конвейеров, испытательных стендов.
Устройство совместимо с любыми промышленными пневмоцилиндрами диаметром до 250 мм, рассчитанными на давление до 10 бар. Для подключения требуются стандартные фитинги и трубопроводы соответствующего Ду 40 мм.
Ремкомплект и часто заменяемые детали
Для обеспечения длительного срока службы рекомендуется проводить плановое техническое обслуживание пневмораспределителя ПР13Э40/10. Чаще всего изнашиваются уплотнительные элементы (кольца, манжеты) в основном клапанном узле, а также в пилотном клапане ПЭК3-2,5-21. Возможна замена возвратной пружины при потере упругости.
| Наименование запчасти / ремкомплекта |
Номер по каталогу / Артикул |
Назначение |
| Ремкомплект уплотнений основного клапана |
РК-ПР13Э-40 |
Комплект эластичных уплотнений (кольца, манжеты) |
| Ремкомплект пилотного клапана ПЭК3-2,5-21 |
РК-ПЭК3-2,5 |
Уплотнения и пружина пилотного электромагнита |
| Катушка электромагнита |
К-ПЭК3-(напряжение) |
Замена сгоревшей катушки пилотного клапана |
| Возвратная пружина |
ПРЖ-ПР13Э-40 |
Пружина основного клапанного узла |
Внешний вид и габаритные размеры
Ниже представлены изображения двух основных исполнений: с резьбовым и стыковым присоединением.
 |
 |

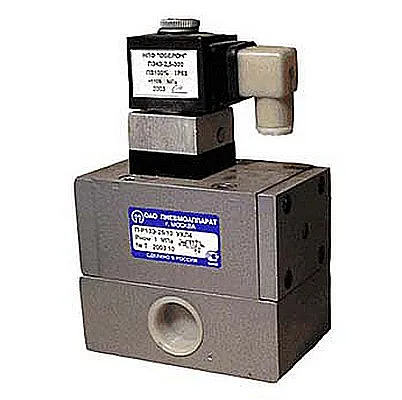

| Пневмораспределитель ПР-13Э-40/10 с резьбовыми портами. |

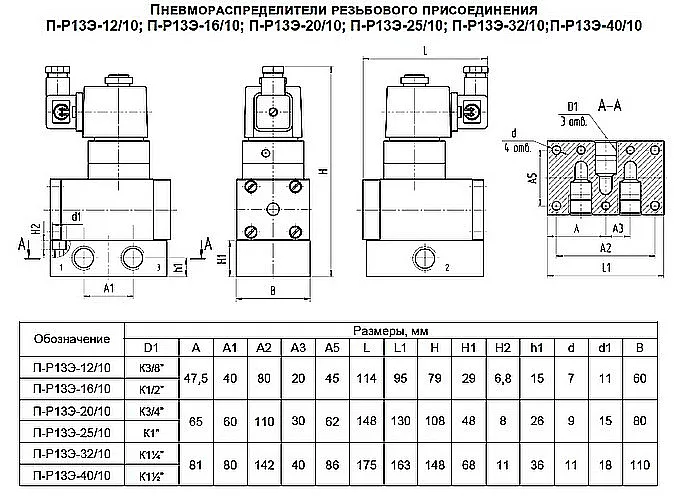

Пневмораспределитель ПР-13Э-40/10-01 с плоским фланцем для стыкового монтажа. |
Точные габаритные и присоединительные размеры, а также схемы подключения предоставляются в комплекте с изделием или доступны по запросу у нашего технического отдела.
Примеры оформления заказа
В спецификации или заявке наиболее распространенные модели указываются следующим образом:
- Для заказа пневмораспределителя ПР-13Э-40/10 с резьбовым подключением, климат УХЛ4: ПР13Э-40/10 УХЛ4.
- Для заказа пневмораспределителя ПР-13Э-40/10-01 со стыковым подключением, климат УХЛ4: ПР13Э-40/10-01 УХЛ4.
- При необходимости обязательно указывайте требуемое напряжение питания катушки пилотного клапана (например, 220В 50Гц).
Для консультации по выбору, уточнения наличия или оформления заказа на пневмораспределитель ПР13Э40/10 воспользуйтесь формой заявки на сайте или свяжитесь с нами через раздел Контакты.
Поставки по Казахстану и СНГ
Компания Гидротех, являясь надежным поставщиком промышленной пневмоавтоматики в Казахстане, осуществляет оперативные поставки пневмораспределителей ПР-13Э-40/10 во все регионы страны. Мы доставляем оборудование в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города и страны СНГ. Наш склад в Костанае позволяет быстро комплектовать заказы и отправлять их клиентам. Мы гарантируем подлинность продукции, полное соответствие техническим паспортам и предоставляем сервисную поддержку.
