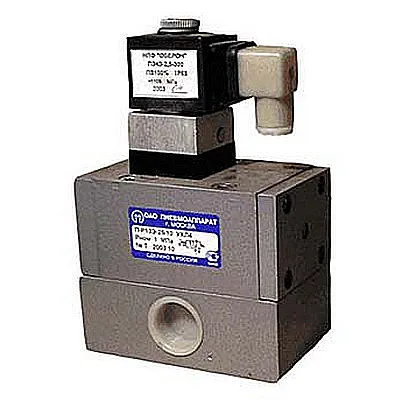

На металлургических, горнодобывающих и машиностроительных предприятиях Казахстана для эффективной работы пневмоприводов необходим надежный и производительный элемент управления воздушными потоками. Таким устройством является пневмораспределитель ПР13Э25/10, также известный как ПР-13Э-25/10-01...В УХЛ4. Этот трехлинейный клапан с электропневматическим управлением и пружинным возвратом специально разработан для работы в условиях умеренного и холодного климата (исполнение УХЛ4), что делает его идеальным выбором для отечественной промышленности.
Назначение и особенности пневмораспределителя ПР13Э25/10
Пневмораспределители ПР-13Э-25/10-...В серии ПР-13Э предназначены для коммутации пневматических сигналов в системах управления мощными пневмоприводами.
Основная задача устройства – быстро и точно переключать потоки сжатого воздуха, обеспечивая управление исполнительными механизмами, такими как крупногабаритные пневмоцилиндры с диаметром поршня до 250 мм. Благодаря высокому условному проходу Ду 25 мм, этот пневмораспределитель ПР13Э25/10 способен обеспечить значительный расход воздуха, что приводит к высоким скоростям перемещения штока цилиндра и увеличивает общую производительность оборудования. Рабочая среда – сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с содержанием распыленного масла.
Масса, габариты и код ТН ВЭД
Пневмораспределитель ПР13Э25/10 представлен в двух основных исполнениях по типу присоединения: резьбовое (базовое) и стыковое (модификация с индексом «-01» в маркировке). Вес устройства не превышает 4.18 кг для стандартного исполнения и 4.08 кг для исполнения со стыковым присоединением. Габаритные размеры варьируются в зависимости от конкретной модификации, но остаются компактными для легкого монтажа в существующие системы.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 25 мм |
| Масса (резьбовое присоединение), не более | 4.18 кг |
| Масса (стыковое присоединение), не более | 4.08 кг |
| Код ТН ВЭД | 8481 80 900 9 (устройства и аппараты пневматические) |
Тапшырып, орналастыру және байланыстырудың барлық нұсқаулары пневмораспределительдің қоршаған ортасына барлық қатысы бар шеберге арналған. Алайда, пневмораспределительдің өзі тек бір нәрсені қалайды: дұрыс қосылған, таза ауа және электр қуатының тұрақты көзі. Ол сенің құлақ қағысыңа қарамайды.
Технические характеристики
Для полного понимания возможностей линейки, к которой относится пневмораспределитель ПР13Э25/10, ниже приведены ключевые параметры.
| Параметры | П-Р13Э-25/10 | П-Р13Э-25/10-01 |
|---|
| Условный проход, мм | 25 | 25 |
| Номинальное давление, МПа | 1.0 |
| Минимальное рабочее давление, МПа, не более | 0.25 |
| Минимальное давление управления, МПа, не более | 0.2 |
| Пропускная способность, Kv, м³/ч, не менее | 9.3 |
| Время включения, с, не более | 0.05 |
| Время выключения, с, не более | 0.07 |
| Максимальное число срабатываний в минуту, не менее | 350 |
| Тип рабочей среды | Сжатый воздух (очищенный, с распыленным маслом) |
| Присоединительные размеры | Резьбовое присоединение | Стыковое присоединение (фланцевое или под уплотнительные кольца) |
| Масса, кг, не более | 4.18 | 4.08 |
Принцип работы пневмораспределителя ПР-13Э-25/10
В основе конструкции пневмораспределителя ПР13Э25/10 лежит клапанный узел с эластичными уплотнениями, размещенный в корпусе и удерживаемый в исходном (нормально закрытом) положении возвратной пружиной. В монтажной плите выполнены три основных канала: питание (1), выходной (2) и атмосферный (3). Эти каналы имеют резьбовые отверстия для подключения внешних пневмолиний. На корпусе закреплен миниатюрный пилотный пневмораспределитель ПЭК3-2,5-21 с электромагнитным управлением, который подключен через электрический разъем.

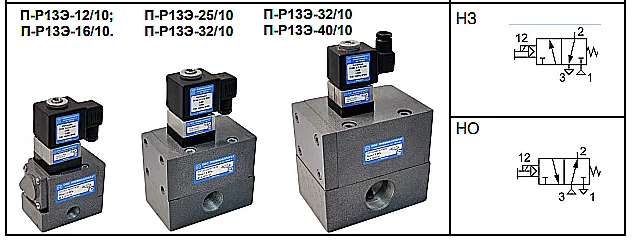

Принципиальная схема и условное графическое обозначение пневмораспределителя ПР13Э25/10.
При подаче электрического сигнала на катушку пилотного клапана он срабатывает, изменяя давление в управляющей полости основного клапанного узла. Это приводит к перемещению золотника или тарелки узла против усилия пружины. В результате выходной канал (2) соединяется с каналом питания (1), а атмосферный канал (3) перекрывается. После снятия управляющего электрического сигнала пилотный клапан возвращается в исходное состояние, давление в управляющей полости стравливается, и основной клапанный узел под действием пружины возвращается в исходное положение, соединяя выходной канал (2) с атмосферным (3) и перекрывая питание. Пилотный клапан оснащен ручным дублирующим устройством на случай отключения электричества.
Температурный режим, срок службы и зона применения
Пневмораспределитель ПР13Э25/10 выпускается в климатическом исполнении УХЛ4 (для умеренного и холодного климата) или О4 (общепромышленное). Это позволяет эксплуатировать его в широком диапазоне температур, характерном для Казахстана – от холодных зим до жаркого лета. Срок службы устройства напрямую зависит от условий эксплуатации: чистоты подаваемого воздуха, соблюдения номинального давления и температуры. При использовании качественных фильтров и соблюдении регламента ТО ресурс исчисляется миллионами циклов срабатывания.
Данный пневмораспределитель нашел широкое применение на промышленных предприятиях Казахстана. Его устанавливают на:
- Горнодобывающее оборудование: пневматические приводы конвейеров, заслонок, отбойных молотков.
- Металлургические станы: системы управления клапанами, заслонками и тормозами.
- Машины для литья пластмасс и резинотехнических изделий: управление пресс-формами и зажимными механизмами.
- Станки с ЧПУ: включение/выключение патронов, фиксаторов, пневмоприводов подачи инструмента.
- Упаковочные и фасовочные линии: приводы захватов, толкателей, поворотных механизмов.
Ремкомплект и часто заменяемые запчасти
Для поддержания пневмораспределителя ПР13Э25/10 в рабочем состоянии рекомендуем иметь в запасе следующие компоненты. Наиболее подвержены износу уплотнительные элементы.
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Комплект уплотнительных колец (манжет) основного клапанного узла | Ремонт главного распределительного органа, восстановление герметичности. |
| Комплект уплотнений пилотного клапана ПЭК3-2,5-21 | Ремонт электромагнитного пилота, устранение утечек в управляющей цепи. |
| Возвратная пружина | Замена в случае потери упругости или поломки. |
| Электрический разъем (коннектор) | Замена при повреждении контактов или корпуса. |
| Катушка электромагнита пилотного клапана | Замена при перегорании обмотки. |
Условное обозначение и примеры заказа
Структура условного обозначения, например, П-Р13Э-25/10-01 УХЛ4, расшифровывается следующим образом:
- П-Р13 – Тип пневмораспределителя (трехлинейный).
- Э – Электропневматическое управление.
- 25/10 – Условный проход 25 мм и номинальное давление 1.0 МПа (10 бар).
- 01 – Стыковое присоединение пневмолиний (отсутствие индекса означает резьбовое присоединение).
- УХЛ4 – Климатическое исполнение УХЛ, категория размещения 4.
Габаритные и присоединительные размеры

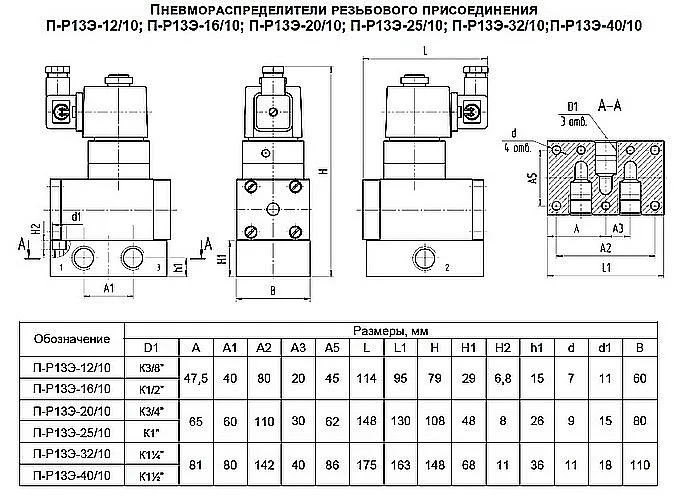

Габаритные чертежи пневмораспределителя ПР13Э25/10.
Схема подключения и расположение портов пневмораспределителя.
Точные размеры межосевых расстояний, диаметры и шаг резьбы для конкретной модели уточняйте у наших менеджеров при заказе.
Часто задаваемые вопросы
Вопрос: Как выбрать между модификациями ПР-13Э-25/10 и ПР-13Э-25/10-01?
Ответ: Выбор зависит от типа подключения на вашем оборудовании. Базовая модель ПР-13Э-25/10 имеет резьбовое присоединение (внутренняя или наружная резьба), а модификация с индексом «-01» предназначена для стыкового (фланцевого) подключения. Оцените посадочное место на вашей пневмосистеме.
Вопрос: Каковы сроки поставки и условия доставки по Казахстану?
Ответ: Мы осуществляем быструю доставку со склада в Костанае по всему Казахстану. В такие города, как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар и Усть-Каменогорск, поставки осуществляются в кратчайшие сроки. Также возможна отправка в страны СНГ. Точные сроки уточняйте при оформлении заказа.
Вопрос: Какие условия эксплуатации необходимо соблюдать для долгой службы распределителя?
Ответ: Ключевое условие – чистота воздуха. Обязательна установка фильтра-влагоотделителя и лубрикатора перед пневмораспределителем ПР13Э25/10. Необходимо соблюдать диапазон рабочих давлений (0.25 – 1.0 МПа) и подключать устройство к соответствующему напряжению питания (12, 24, 48, 110 В постоянного тока или 12-380 В переменного тока 50 Гц).
Вопрос: Совместим ли данный распределитель с моим существующим оборудованием, рассчитанным на давление 6-8 бар?
Ответ: Да, полностью совместим. Номинальное давление пневмораспределителя ПР-13Э-25/10-...В составляет 10 бар (1.0 МПа), что полностью перекрывает потребности систем, работающих на 6-8 бар. Главное – обеспечить минимальное рабочее давление в 2.5 бар.
Завершение
Пневмораспределитель ПР13Э25/10 от бренда Гидротех – это проверенное решение для автоматизации промышленных процессов в Казахстане. Его надежность, высокая производительность и адаптация к местным климатическим условиям обеспечивают стабильную работу вашего оборудования. Мы, как официальный поставщик в Казахстане, гарантируем оригинальное качество продукции, техническую консультацию и оперативную доставку в любой регион страны и СНГ. Для заказа или получения консультации свяжитесь с нами через форму на сайте https://gidro777.kz/ или посетите раздел Контакты.
