Выбор надежного и эффективного привода — основа стабильной работы любого автоматизированного комплекса или отдельного механизма. В линейке приводной техники от компании Гидротех особое место занимают пневмоцилиндры ПЦ (ISO 6431, VDMA 24562), представляющие собой современные, универсальные и высокоэффективные устройства для преобразования энергии сжатого воздуха в возвратно-поступательное механическое движение штока. Эти пневмоцилиндры соответствуют строгим международным нормам, обеспечивая взаимозаменяемость с аналогами ведущих мировых брендов, что особенно важно для предприятий Казахстана, работающих с импортным оборудованием. Стандартизация по ISO 6431 и VDMA 24562 гарантирует единые габаритные и присоединительные размеры, облегчая модернизацию и ремонт. Наши специалисты в Актау всегда готовы помочь с подбором подходящей модели пневмоцилиндра ПЦ для ваших задач.
Основные преимущества и назначение пневмоцилиндров ПЦ ISO 6431
Серия пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) от производителя Гидротех разработана для интенсивной эксплуатации в условиях промышленных предприятий. Их основным назначением является создание точного управляемого усилия в станках, конвейерных линиях, подъемно-транспортном оборудовании, обрабатывающих центрах, упаковочных и сварочных автоматах. Ключевым достоинством является модульность конструкции, позволяющая выбрать исполнение с демпфированием (торможением) или без него, с магнитным датчиком положения поршня или без магнита. Это делает каждый пневмоцилиндр ПЦ (ISO 6431, VDMA 24562) идеально подогнанным под требования конкретной технологической операции. Высокая ремонтопригодность и доступность запчастей — наш приоритет для клиентов из Астаны, Алматы, Шымкента, Караганды и других городов Казахстана.
Жаңа станокқа пневмоцилиндр ПЦ орнатқан сауатсыз слесарь шефке: «Бұл аппарат қалай жұмыс істейді?». Шефі: «Оңай, ол ауаны күшке айналдырады». Слесарь ойланды да сұрады: «Ал неге ол ультиматумға ұқсайды?».
Технические характеристики серии пневмоцилиндров ПЦ
Основные эксплуатационные параметры определяются международными стандартами, что обеспечивает предсказуемость работы устройства. Ниже представлена обобщенная таблица технических характеристик для всей серии пневмоцилиндров ПЦ (ISO 6431, VDMA 24562).
| Параметр |
Значение / Диапазон |
| Номинальное давление (рабочее) |
1,0 МПа (10 бар) |
| Диапазон рабочих температур |
От -40°C до +80°C в исполнении УХЛ |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 |
| Тип действия |
Двухстороннего действия (основные исполнения) |
| Предохранительное давление |
1,5 МПа (15 бар) |
| Код ТН ВЭД |
8412.21 |
| Стандарт |
ISO 6431, VDMA 24562 |
Диапазон типоразмеров и производительность пневмоцилиндров
Серия пневмоцилиндров ПЦ охватывает широкий диапазон диаметров цилиндра и ходов поршня, что позволяет точно подобрать устройство по требуемому усилию. Диаметр цилиндра варьируется от 32 мм для малогабаритных манипуляторов до мощных 400 мм для задач, требующих значительного толкающего или тянущего усилия (до 113 000 Н). Ход поршня стандартизирован и может быть выбран из ряда значений: 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 мм, с возможностью увеличения до 1600 мм для некоторых диаметров. Это делает пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) чрезвычайно гибким инструментом для инженерных решений.

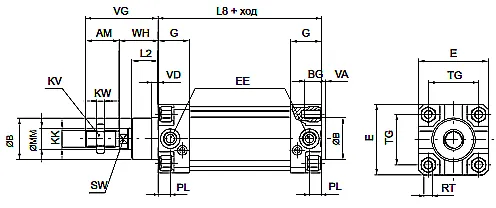

Принципиальная схема и габаритные размеры пневмоцилиндра ПЦ стандарта ISO 6431.
Устройство, принцип работы и температурный режим
Конструкция пневмоцилиндра ПЦ традиционна и отработана: цилиндрический корпус, поршень с уплотнениями, шток и две подводящие полости. Принцип работы двухстороннего действия основан на попеременной подаче сжатого воздуха в одну из полостей цилиндра. При подаче воздуха в штоковую полость шток втягивается, при подаче в противоположную (поршневую) — выдвигается. Исполнение с демпфированием оснащается механическими тормозными устройствами в конце каждого хода, которые гасят ударную нагрузку, увеличивая точность позиционирования и срок службы всего механизма. Температурный режим работы соответствует климатическим исполнениям УХЛ (умеренный и холодный климат) и О (общеклиматическое). Устройства категории размещения 4 предназначены для работы в помещениях с искусственным регулированием климатических условий, что соответствует большинству производственных цехов в Казахстане. Срок службы при соблюдении условий эксплуатации, в частности чистоты подаваемого воздуха, составляет не менее 5000 км пути штока или 10 миллионов циклов.
Область применения и совместимое оборудование
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) являются сердцем многих промышленных систем. Они активно используются в станкостроении (зажимные и подающие механизмы), в автоматических сборочных линиях, в пищевой и упаковочной промышленности (дозирование, штамповка, маркировка), в дерево- и металлообработке, в робототехнических комплексах. Их унификация позволяет производить быстрый ремонт и замену на оборудовании европейских, азиатских производителей, а также на станках отечественного производства. Совместимость с общепринятыми стандартами крепления и присоединения пневмолиний (резьба G) минимизирует время на монтаж.
Ремонтный комплект и часто заменяемые запчасти
Для обеспечения бесперебойной работы рекомендуем иметь на складе ремкомплект. Наиболее подвержены износу уплотнительные элементы. В стандартный ремкомплект для пневмоцилиндров ПЦ входят:
| Наименование запчасти |
Функция |
| Уплотнительные манжеты поршня |
Герметизация рабочей камеры |
| Уплотнительные кольца штока |
Защита от утечек вдоль штока |
| Грязесъемник (виброфтор) |
Очистка штока от загрязнений |
| Уплотнения демпферов (для моделей с торможением) |
Обеспечение плавного замедления |
Эти компоненты, а также направляющие втулки и сам поршень — типичные детали, требующие периодической замены при интенсивной эксплуатации. Все запчасти доступны для заказа отдельно через наш сайт.
Структура и пример расшифровки условного обозначения
Система маркировки пневмоцилиндров ПЦ является логичной и позволяет однозначно определить все ключевые параметры устройства. Она построена по схеме: Исполнение цилиндра — Вид резьбы — Наличие магнита — Диаметр — Ход — Климатическое исполнение — Стандарт.
Пример расшифровки кода: Пневмоцилиндр 11-100х0200 УХЛ4 ISO 6431
- 1 (первая цифра): Исполнение цилиндра — двухсторонний с торможением и односторонним штоком.
- 1 (вторая цифра): Присоединение — трубная цилиндрическая дюймовая резьба (G).
- Магнит отсутствует (позиция «М» пропущена).
- 100: Диаметр цилиндра, мм.
- 0200: Ход поршня, мм.
- УХЛ4: Климатическое исполнение для умеренного и холодного климата, категория размещения 4.
- ISO 6431: Соответствие международному стандарту.
Таким образом, используя данную систему, вы всегда сможете точно указать или проверить модель необходимого вам пневмоцилиндра ПЦ (ISO 6431, VDMA 24562).

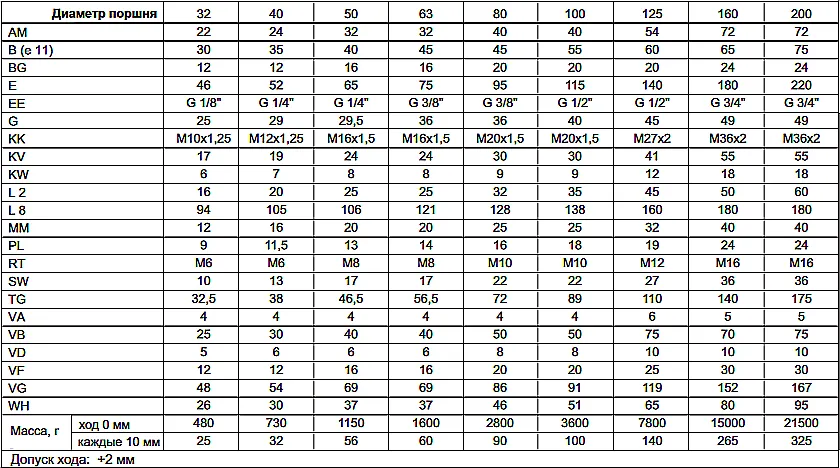

Сводная таблица габаритных и присоединительных размеров для всех диаметров пневмоцилиндров серии ПЦ.
Примеры заказа типовых моделей пневмоцилиндров ПЦ
Для упрощения процесса заказа, приведем примеры наиболее востребованных конфигураций пневмоцилиндров ПЦ, которые всегда есть или быстро поставляются на склад в Костанае:
- Пневмоцилиндр 11-040х0050 УХЛ4 ISO 6431: Диаметр 40 мм, ход 50 мм, с торможением, без магнита. Оптимален для малых усилий в компактных механизмах.
- Пневмоцилиндр 1М1-100х0200 УХЛ4 ISO 6431: Диаметр 100 мм, ход 200 мм, с торможением и магнитом на поршне для подключения датчиков контроля положения.
- Пневмоцилиндр 14-160х0400 УХЛ4 ISO 6431: Диаметр 160 мм, ход 400 мм, без торможения, односторонний шток. Для задач, где не требуется точное замедление в конце хода.
Цены зависят от диаметра, хода и комплектации. Для получения точного коммерческого предложения и консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи.
Часто задаваемые вопросы (FAQ) о пневмоцилиндрах ПЦ
Как правильно выбрать пневмоцилиндр ПЦ для конкретной задачи в Казахстане?
Выбор основан на трех ключевых параметрах: требуемое усилие (определяется диаметром цилиндра и рабочим давлением в системе), необходимый ход штока и условия монтажа (способ крепления). Важно также решить, нужен ли магнит для датчиков позиционирования и требуется ли демпфирование хода для защиты механизма от ударов. Наши инженеры в Актау помогут с расчетами и подбором оптимальной модели из серии пневмоцилиндров ПЦ (ISO 6431, VDMA 24562).
Каковы сроки поставки пневмоцилиндров в города Казахстана?
Наиболее ходовые типоразмеры пневмоцилиндров ПЦ, такие как диаметры 63, 80, 100 мм, часто есть в наличии на нашем складе в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется в течение 3-7 рабочих дней. Нестандартные ходы или большие диаметры поставляются под заказ, сроки согласовываются индивидуально, но редко превышают 4-5 недель.
Можно ли использовать пневмоцилиндры ПЦ в неотапливаемых помещениях или на улице?
Да, при условии заказа исполнения, соответствующего климатическим условиям. Для неотапливаемых помещений и умеренного климата подходит исполнение УХЛ, которое гарантирует работу в диапазоне температур до -40°C. Однако следует помнить о необходимости подготовки воздуха: его осушения и, при отрицательных температурах, защиты от конденсата и обледенения пневмосистемы.
Обеспечивается ли совместимость пневмоцилиндров ПЦ с оборудованием других производителей?
Абсолютно. Основное преимущество серии пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) — полное соответствие международным стандартам по габаритным, присоединительным размерам и монтажным интерфейсам. Это позволяет использовать их для замены вышедших из строя цилиндров на оборудовании европейского, азиатского и отечественного производства без необходимости переделки станин или кронштейнов.
Гарантия качества и поставки по Казахстану от Гидротех
Компания Гидротех, являясь надежным поставщиком промышленного оборудования в Казахстане, осуществляет прямые поставки качественных пневмоцилиндров ПЦ (ISO 6431, VDMA 24562) от проверенных производителей. Мы гарантируем соответствие продукции заявленным техническим характеристикам, предоставляем полный пакет документов и обеспечиваем сервисную поддержку. Наши логистические маршруты охватывают все ключевые промышленные центры Казахстана и страны СНГ. Для заказа, уточнения наличия или получения технической консультации свяжитесь с нами удобным для вас способом — мы поможем подобрать оптимальное решение для вашего производства. Пневмоцилиндры ПЦ — это надежность, проверенная стандартом.
