Пневмораспределитель 5РМ 213-83-0 – ключевой управляющий элемент в современных промышленных пневматических системах. Это двухпозиционное устройство с двухсторонним пневматическим управлением, предназначенное для точного распределения потоков сжатого воздуха в автоматизированных линиях и станках. Поставки в Казахстан осуществляет компания «Гидротех», обеспечивая доступность качественного промышленного оборудования для предприятий по всей стране.
Назначение и область применения пневмораспределителя 5РМ 213-83-0
Основное назначение пневмораспределителя 5РМ 213-83-0 – коммутация потоков рабочей среды в пневмоприводах. Он переключает направление подачи сжатого воздуха, управляя движением пневмоцилиндров, поворотными устройствами (пневмодвигателями), захватами промышленных роботов и другими исполнительными механизмами. Пневмораспределитель нашел широкое применение благодаря своей надежности и соответствию международным стандартам. В Казахстане его используют в различных отраслях: от машиностроения и нефтегазового сектора до сельского хозяйства и перерабатывающей промышленности. Благодаря своей конструкции, пневмораспределитель 5РМ 213-83-0 легко интегрируется в существующие системы, что делает его незаменимым для модернизации цехов в Актобе, Караганде, Усть-Каменогорске и других промышленных центрах.
Область применения охватывает:
• Станки с ЧПУ для управления суппортами, зажимами и податчиками.
• Автоматические сборочные линии и роботизированные комплексы.
• Оборудование для прессования, штамповки и упаковки.
• Системы управления вентилями и задвижками.
• Пневмотранспорт на зерноперерабатывающих и горно-обогатительных предприятиях.
Технические характеристики и параметры
Технические параметры пневмораспределителя 5РМ 213-83-0 определяют его надежность и универсальность в работе. Устройство рассчитано на работу с очищенным сжатым воздухом не грубее 10 класса загрязненности по ГОСТ 17433. В воздухе обязательно должно присутствовать распыленное масло вязкостью 10-35 мм²/с при температуре 50°С с концентрацией примерно 1-2 капли на 1 м³. Это необходимо для смазки внутренних уплотнений и обеспечения долгого срока службы.
Характеристики пневмораспределителя 5РМ 213-83-0
| Параметр |
Значение |
| Условный проход, Dy |
16 мм |
| Номинальное рабочее давление |
0,63 МПа (6,3 бар) |
| Пропускная способность, Кv |
2,8 м³/час |
| Масса |
1,1 кг |
| Общая утечка из полостей |
500 см³/мин |
| Максимальная частота включений |
4,16 с (примерно 14,4 цикла в минуту) |
| Тип рабочей среды |
Сжатый воздух, очищенный, с масляным туманом |
| Базовая единица измерения |
шт |
| Нормативный документ (ТУ) |
У 00223800.032-2000 |
Условное обозначение модели
Маркировка пневмораспределителя 5РМ 213-83-0 содержит важную информацию:
5РМ – тип устройства (пятилинейный распределитель золотниковый).
2 – количество позиций золотника (две позиции).
1 – количество каналов (линий) для подключения (в данном случае 1).
3 – тип управления (пневматическое двухстороннее).
83 – условный проход (в данном случае для Dy 16 мм).
0 – исполнение или модификация.
Таким образом, модель подходит для систем, где требуется двухпозиционное переключение с управлением от сигнального давления с двух сторон.
Принцип работы и конструктивные особенности
Принцип работы данного пневмораспределителя 5РМ 213-83-0 основан на перемещении золотника внутри корпуса под действием управляющего пневмосигнала. В нейтральном положении золотник находится в центральной позиции, заданной пружинами. При подаче управляющего давления в одну из пилотных камер золотник смещается, открывая путь для потока сжатого воздуха от питающего входа (P) к одному из рабочих выходов (A или B). Второй рабочий выход при этом соединяется с линией слива (R). Отмена управляющего сигнала под действием возвратной пружины или подача сигнала с противоположной стороны возвращает золотник в исходное положение, переключая потоки. Такая конструкция обеспечивает высокую скорость срабатывания и надежность даже в условиях запыленных цехов казахстанских предприятий.
Габаритные и присоединительные размеры
Пневмораспределитель 5РМ 213-83-0 имеет унифицированные присоединительные размеры, соответствующие международному стандарту ISO 5599-1 (размер 2). Это существенно упрощает его монтаж и замену на существующем оборудовании, а также позволяет использовать стандартные монтажные плиты и промежуточные элементы (сэндвичи) для сборки блоков управления. Вес устройства составляет 1,1 кг, что делает его удобным для установки.
Правила подключения:
• P (1) – Вход питания (подача сжатого воздуха).
• A (2), B (4) – Рабочие выходы (к потребителю, например, к поршневой полости цилиндра).
• R (3), S (5) – Выходы для выхлопа (слив в атмосферу или в магистраль).
• Y (14), Z (12) – Управляющие сигналы (пневмопилоты).

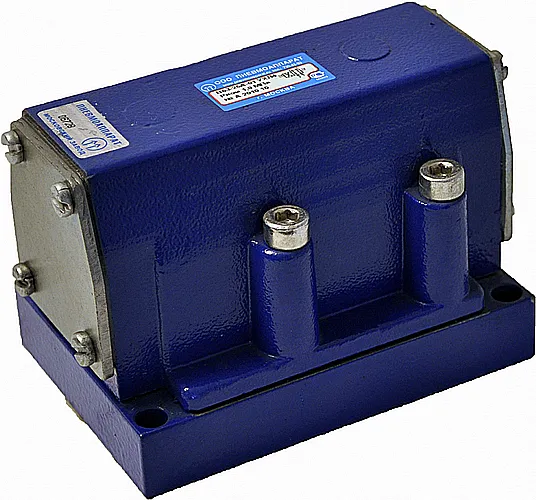

Внешний вид пневмораспределителя 5РМ 213-83-0 производства Гидротех.
Схематичное изображение портов подключения пневмораспределителя 5РМ 213-83-0.
Температурный режим и ресурс работы
Рекомендуемый температурный диапазон эксплуатации пневмораспределителя 5РМ 213-83-0 составляет от +5°C до +50°C для окружающей среды и рабочей среды. При правильной подготовке воздуха (фильтрация, осушка, добавление масляного тумана) и соблюдении номинального давления срок службы устройства может достигать 1-2 миллионов циклов срабатывания. На ресурс напрямую влияет качество воздуха – наличие влаги, абразивных частиц и недостаток смазки сокращает жизнь уплотнений. Для продления ресурса рекомендуется устанавливать фильтры-влагоотделители (ФВЛ) и лубрикаторы. Компания «Гидротех» поставляет комплектные решения подготовки воздуха, что особенно актуально для регионов Казахстана с высокой запыленностью.
Жұмысшы цехта пневмомагистральдің үзілуі туралы шефке хабарлайды.
– Мына пневмораспределитель 5РМ 213-83-0 сынды! – дейді.
Шеф тез қарап шығып:
– Ол сынған жоқ, бірақ оның алдындағы фильтр-ылығыштың баспасы (көзі) толығымен жабық. Жұмысшы, ашуланғандай:
– Яғни, ол сынбағанда сынды ма?
Шеф тыныш:
– Сигнал бергенде ауа өтпейді. Жинақта және маңайдағы тазалық қажет. Жаңа фильтір орнатамыз, онда бәрі жүреді.
Мораль: көбінесе жарамсыз деп есептелген пневмораспределитель 5РМ 213-83-0 сынбаған, бірақ оған дейінгі дайындау жүйесінің жарамсыздығынан жұмыс істемейді.
Габаритные размеры и таблица параметров
| Параметр |
Значение |
Примечание |
| Условный проход, Dy |
16 мм |
Размер присоединительной резьбы |
| Масса |
1,1 кг |
Приблизительный вес одной единицы |
| Код ТН ВЭД |
8481 80 900 9 |
Код для таможенного оформления |
| Стандарт подключения |
ISO 5599-1 (размер 2) |
Унифицированный интерфейс монтажной плиты |
| Тип присоединения |
Резьбовое (G), плиточное |
Для подключения трубопроводов |
Срок службы и ремонтопригодность
Срок службы пневмораспределителя 5РМ 213-83-0 зависит от условий эксплуатации и качества подготовки воздуха. При соблюдении всех требований производителя (давление не выше номинального, наличие масляного тумана, чистота воздуха) распределитель отрабатывает значительный ресурс. Основными изнашиваемыми элементами являются уплотнительные кольца и манжеты золотника, возвратные пружины, а также сам золотник при работе на грязном воздухе.
Для ремонта и восстановления работоспособности рекомендуется использовать ремкомплекты, содержащие все необходимые уплотнения. Типовой ремкомплект для пневмораспределителя 5РМ 213-83-0 включает:
• Уплотнительные кольца круглого сечения различного диаметра.
• Манжеты (губчатые уплотнения) золотника.
• Уплотнения для пилотных каналов управления.
• Возвратные пружины (при необходимости).
Компания «Гидротех» поставляет как оригинальные устройства, так и ремкомплекты к ним, обеспечивая минимальные простои оборудования для клиентов в Павлодаре, Таразе, Шымкенте и других городах.
Примеры заказа и артикулов
Для заказа пневмораспределителя 5РМ 213-83-0 достаточно указать его полное наименование и каталожный номер. При оформлении заказа через сайт https://gidro777.kz/ вы можете использовать простую форму или обратиться напрямую к менеджерам. Рекомендуется также указывать необходимое количество, требования к срочности поставки и город доставки (например, Астана, Алматы, Актобе). Помимо самой позиции, вы можете сразу заказать сопутствующие товары: фильтры-регуляторы-лубрикаторы (ФРЛ), соединительные быстросъемы (ниппели), и ремкомплекты для дальнейшего обслуживания.
Пример заказа: «Пневмораспределитель 5РМ 213-83-0, шт. — 5. Доставка в г. Караганда. Требуется ремкомплект. Запросить коммерческое предложение».
Оформить заявку на пневмораспределитель 5РМ 213-83-0
Часто задаваемые вопросы (FAQ)
Вопрос: Как выбрать нужную модификацию пневмораспределителя 5РМ 213-83-0?
Ответ: Ключевой параметр – диаметр условного прохода (Dy) и тип управления. Для большинства задач управления цилиндрами среднего размера Dy 16 мм является оптимальным. Если требуется дистанционное или автоматическое управление от контроллера, выбирайте модель с электрическим управлением (соленоидом). Для ручных или пневматических систем подходит данная версия с пневмоуправлением.
Вопрос: Какие условия эксплуатации необходимо соблюдать для продления срока службы?
Ответ: Необходимо обеспечить подачу очищенного воздуха (не ниже 10 класса по ГОСТ), его смазку масляным туманом (1-2 капли на 1 м³), поддерживать давление в пределах 0,63 МПа и температуру среды в диапазоне +5°C…+50°C. Обязательна установка фильтра-влагоотделителя перед распределителем.
Вопрос: Как осуществляется доставка по Казахстану? Какие сроки?
Ответ: Компания «Гидротех» осуществляет доставку во все регионы Казахстана: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Сроки доставки зависят от региона и составляют от 1 до 5 рабочих дней при наличии товара на складе в Казахстане. Для стран СНГ сроки и условия оговариваются индивидуально.
Вопрос: Совместим ли данный пневмораспределитель 5РМ 213-83-0 с импортным оборудованием?
Ответ: Да, полностью. Благодаря соответствию стандарту ISO 5599-1 (размер 2) по присоединительным размерам монтажной плиты, он является прямым аналогом многих европейских и азиатских распределителей. Его можно устанавливать вместо аналогичных моделей Festo, SMC, Camozzi, Burkert без переделки креплений.
Поставки по Казахстану от бренда Гидротех
Компания «Гидротех» является надежным поставщиком промышленной пневмоавтоматики в Казахстане. Мы обеспечиваем прямые поставки качественного оборудования, включая проверенный пневмораспределитель 5РМ 213-83-0, на предприятия по всей стране. Наличие складов в ключевых промышленных регионах позволяет минимизировать сроки логистики. Мы гарантируем техническую поддержку, помощь в подборе и послепродажное обслуживание. Для получения консультации или оформления заказа свяжитесь с нами через раздел Контакты или воспользуйтесь формой заявки на сайте. Работаем для развития промышленности Казахстана!
