Пневмораспределители 5Р-6-36х-3

Пневмораспределители моделей 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3 и 5Р-6-367-3 представляют собой надёжные и проверенные устройства для управления потоками сжатого воздуха в промышленных системах. Эта серия, обозначаемая общим индексом Пневмораспределители 5Р-6-36х-3, специально разработана для работы в составе стационарных и мобильных пневмоприводов, широко используемых на предприятиях Казахстана.

Описание и назначение серии пневмораспределителей 5Р-6-36х

Устройства относятся к пятилинейным трёхпозиционным золотниковым распределителям с ручным управлением (рычажным или кнопочным). Основное назначение — изменение направления, пуск и остановка потоков рабочей среды (сжатого воздуха) в гидравлических и пневматических системах общего промышленного и железнодорожного оборудования. Использование качественных пневмораспределителей 5Р-6-36х-3 позволяет обеспечить точное и безотказное управление цилиндрами, пневмодвигателями и другими исполнительными механизмами. Их прочная конструкция рассчитана на долгий срок службы в условиях казахстанских производств и мастерских, от Астаны до Шымкента.

Заходит инженер на склад и спрашивает: «У вас есть пневмораспределители 5Р-6-36х-3?». Кладовщик, не глядя в каталог, отвечает: «Есть, но все они в средней позиции! Шутка, выбирайте — с перекрытием или сбросом в атмосферу?»

Технические характеристики и параметры

Все модели серии 5Р-6-36х-3 объединяют базовые технические параметры, гарантирующие их взаимозаменяемость по присоединительным размерам и рабочим давлениям. Различия касаются в основном типа управления и схемы работы в нейтральной позиции. Ниже приведена сводная таблица ключевых характеристик.

Сравнение моделей серии 5Р-6-36х-3

Серия включает четыре основные модели, отличающиеся типом возврата в нейтральное положение и схемой коммутации в средней позиции. Выбор конкретного пневмораспределителя 5Р-6-36х-3 зависит от требований безопасности и логики работы вашей пневмосистемы.

Принцип работы и конструктивные особенности

Основу работы любого пневмораспределителя из серии 5Р-6-36х-3 составляет золотниковый механизм. При перемещении рукоятки или нажатии на кнопку золотник внутри корпуса смещается, перенаправляя поток сжатого воздуха от источника питания (линия P) к одной из рабочих линий (A или B). Вторая рабочая линия при этом соединяется с атмосферным сливом (линия R или S). Трёхпозиционная конструкция предусматривает наличие нейтрального положения, тип которого (перекрытие или сброс) заложен в конструкции и указан в индексе модели. Качественные материалы уплотнений обеспечивают высокую герметичность и стойкость к износу, что особенно важно в условиях запылённости, характерных для некоторых регионов Казахстана.

Габаритные и присоединительные размеры

Все модели серии имеют единые габариты и посадочные места, что упрощает монтаж и замену. Основные размеры можно увидеть на представленных чертежах. Для точного планирования монтажа рекомендуем обратиться к нашим инженерам.

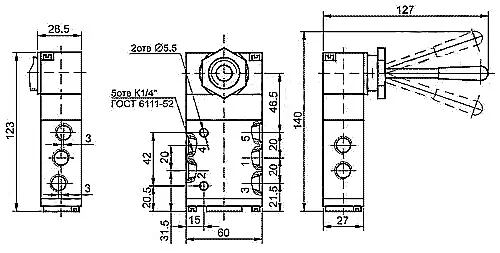

Чертёж 5Р-6-361-3 и 5Р-6-362-3: Ручное кнопочное управление.

Чертёж 5Р-6-366-3 и 5Р-6-367-3: Ручное рычажное управление.

Расшифровка условного обозначения (шифр)

Маркировка 5Р-6-36x-3 содержит полную информацию об устройстве:
5 — пятилинейный (5/2 или 5/3 схема).
Р — тип управления: ручное (цифра 5-7 уточняет тип: 5-кнопка, 6-рычаг, 7-ножное).
6 — условный проход 6 мм.
36 — присоединение: резьба в корпусе К1/4".
x (1,2,6,7) — схема в средней позиции и тип возврата (см. таблицу сравнения).
3 — три рабочих позиции.
Дополнительно может указываться климатическое исполнение, например, УХЛ4.

Пример заказа и сфера применения в Казахстане

При заказе необходимо указать полную модель, например: «Пневмораспределитель 5Р-6-366-3 УХЛ4». Эти устройства активно используются на казахстанских предприятиях железнодорожного транспорта (для управления дверьми, тормозными системами), в станкостроении, в производстве строительных материалов, на ремонтных стендах и в системах промышленной автоматизации. Надёжность пневмораспределителей 5Р-6-36х-3 делает их востребованными на заводах в Караганде, Актобе, Усть-Каменогорске и других промышленных центрах.

Ремонт и эксплуатация

Для продления срока службы рекомендуется использовать чистый сжатый воздух с масляным туманом. При необходимости ремонта обычно требуются ремкомплекты, включающие уплотнительные кольца (обычно из маслобензостойкой резины) и возвратные пружины. В случае поломки чаще всего изнашиваются именно уплотнения золотника. Наша компания «Гидротех» осуществляет не только поставки новых распределителей, но и может помочь с подбором ремонтных комплектов.

Поставки по Казахстану и за его пределами

Компания Гидротех, являясь прямым поставщиком промышленных компонентов из Костаная, обеспечивает оперативные поставки партий пневмораспределителей 5Р-6-36х-3 в любой город Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Мы также организовали логистику для отправок в страны СНГ. Собственные складские запасы позволяют сократить сроки поставки до минимума.

Для заказа или получения консультации по выбору подходящей модели пневмораспределителя 5Р-6-36х-3, свяжитесь с нашими специалистами через форму заказа или по телефону. Гарантируем качество, соответствие ГОСТ и выгодные условия для оптовых покупателей.
